Qu'est-ce que les tests en direct de l'OTDR ?

Lors des tests avec une longueur d'onde de 1 310 nm, 1 490 nm et 1 550 nm de longueur d'onde ordinaire OTDR, il faut exiger qu'il n'y ait aucun signal lumineux de communication dans la ligne mesurée.Les tests en direct forcés brûleront le détecteur interne de l'OTDR.Les tests en direct consistent à arrêter le signal lumineux dans la ligne et l'OTDR peut toujours terminer le test.

Pourquoi les tests OTDR ordinaires ne peuvent-ils pas être effectués en direct ?

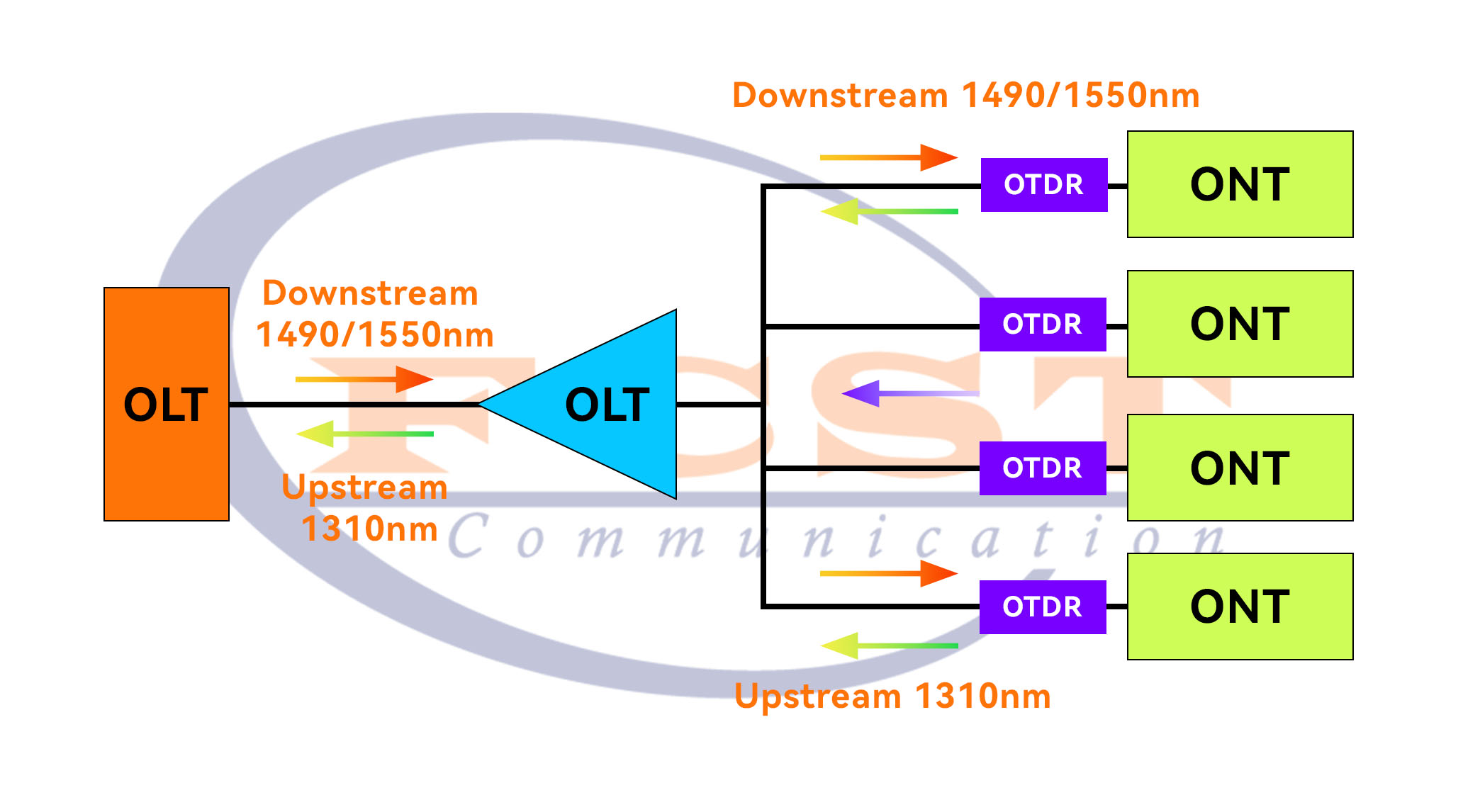

Dans les lignes de communication de BTA et ONT, le signal de liaison montante est de 1310 nm et le signal de liaison descendante est de 1490 nm ou 1550 nm, ce qui équivaut à trois voies du signal lumineux occupées à 1310/1490/1550 nm.Lors du test de la ligne avec un OTDR ordinaire, elle émettra un signal lumineux de 1310 nm/1490 nm/1550 nm.Il s'agit exactement de la même voie que le signal lumineux, ce qui provoquera inévitablement des conflits, comme le montre la figure ci-dessous :

FIG1-Diagramme schématique du test

Quels sont les types de tests en direct ?

Il existe deux types de tests en direct :

1) Tests en direct 1310 nm et 1550 nm : ce type de filtre intégré de test en direct filtrera un certain signal d'interférence.Cependant, ce type de test Live comporte certaines restrictions sur les signaux lumineux et la puissance dans la ligne.

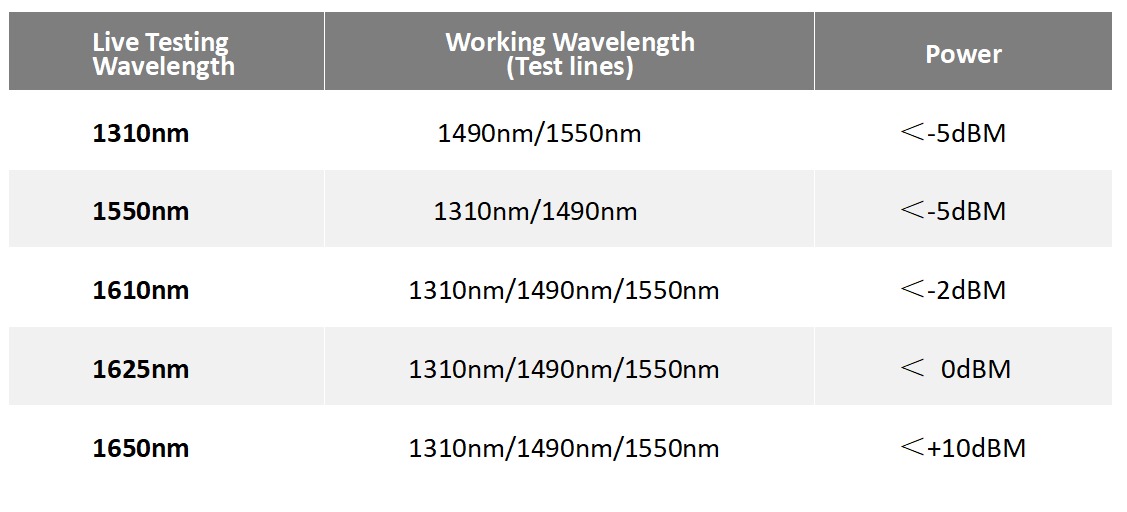

2) Tests en direct 1610 nm, 1625 nm, 1650 nm : ce type de test en direct sur le signal lumineux dans la ligne. Il n'y a fondamentalement aucune restriction, mais la puissance du signal lumineux est également limitée.Spécifique comme indiqué dans le tableau ci-dessous :

Quelle est la différence entre la différence entre l'OTDR de test en direct et la version ordinaire de l'OTDR ?

Différence : l'OTDR ordinaire sur le marché ne peut pas être mesuré dans le signal optique dans la fibre lorsqu'il est mesuré.La version de test de lumière dispose d'un filtre intégré pour filtrer les autres signaux lumineux dans la fibre.Vous pouvez le tester directement sur le chat léger de l'utilisateur.Vous n'avez pas besoin de courir vers le Boîte à bornes à fibre optique pour arracher la fibre, ce qui facilite grandement l'investigation des défauts tels que la perte de temps.

Idem : Dans le cas d'une fibre optique sans signaux lumineux, utilisez exactement la même.

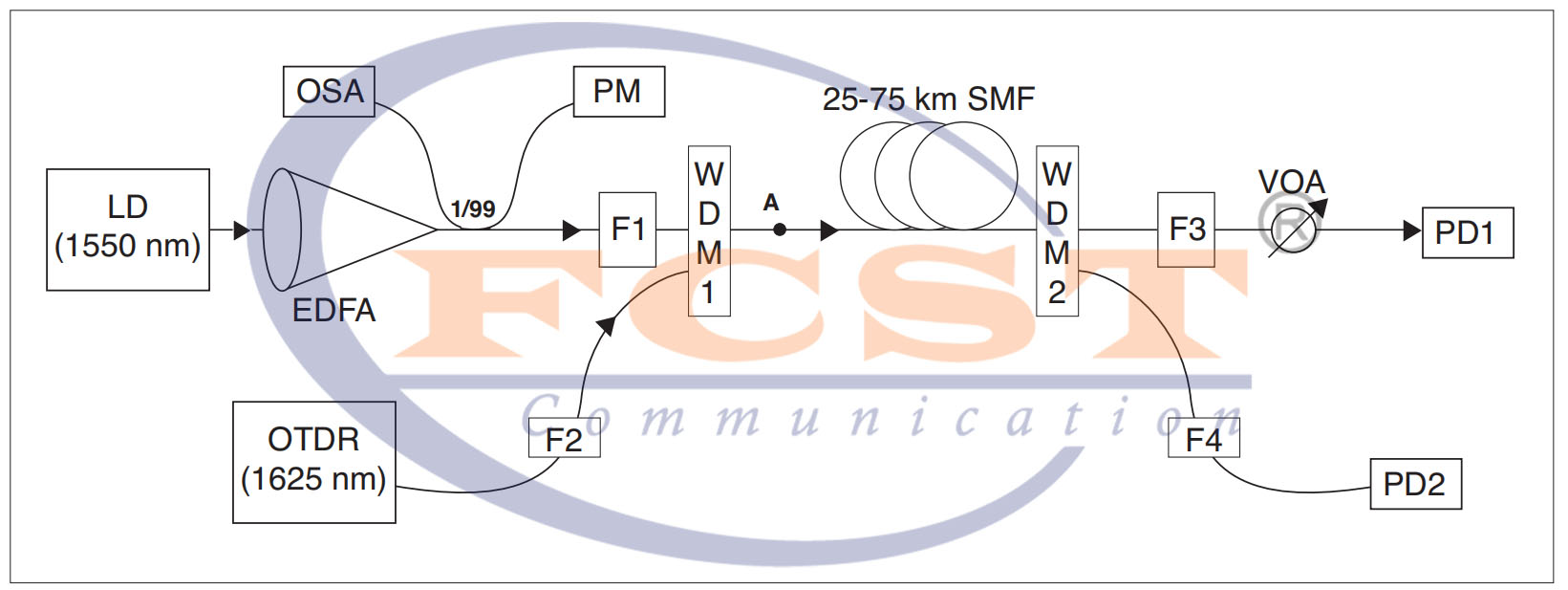

Diagramme schématique du test FIG2

Pourquoi n'est-il toujours pas testé parfois ?
Il y a deux raisons principales pour cela:
1) Cela a une certaine relation avec la longueur d’onde du laser utilisé.Les signaux lumineux et les signaux lumineux de test ne sont pas des sources lumineuses ponctuelles au sens strict.Ce sont des lasers de type FP.Ils ont tous une certaine largeur spectrale.Par exemple, 1550 nm avec test de lumière OTDR, il devrait en fait être de 1550 nm ± 20 nm. Il est de 1530 nm ~ 1570 nm ;De même, si le signal lumineux dans la ligne est de 1 490 nm ± 20 nm, sa plage de longueurs d'onde peut être de 1 470 nm à 1 510 nm, la largeur du spectre de -20 dB est de 55 nm.L'effet de dérive à chaud de la longueur d'onde du laser (à mesure que la température augmente, la longueur d'onde du laser flottera), qui chevauche le signal lumineux de test OTDR, de sorte que l'OTDR ne peut toujours pas tester.
2) Elle est liée à la puissance du signal lumineux dans la ligne.Tout test en direct comporte certaines restrictions.Lorsque la puissance dans la ligne dépasse une certaine valeur, le test en direct sera affecté et ne pourra pas terminer le test en direct.

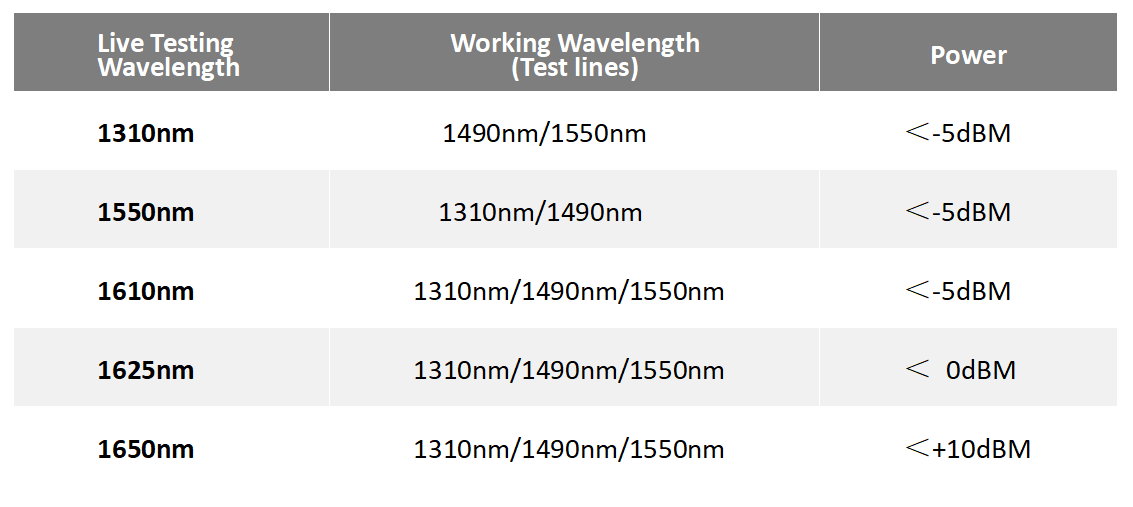

Le tableau spécifique ci-dessous :

Suggestion: Si le modèle Live Testing est sélectionné, lorsqu'il y a un signal lumineux dans la ligne d'invite de l'instrument, vous pouvez d'abord utiliser le wattmètre optique Fonction pour tester la puissance du signal dans la ligne inférieure.
