Procédure correcte pour l'épissage des fibres optiques

Épissage par fusion de fibres optiques est un processus important avec la plus grande quantité d'ingénierie et les exigences techniques les plus complexes dans le système de transmission par fibre optique, et sa qualité affecte directement la qualité de transmission et la fiabilité des lignes à fibre optique. Il est extrêmement important de mettre en œuvre des méthodes efficaces et de corriger épissage mesures.

Il existe généralement quatre méthodes d'épissage par fusion de fibres optiques : la fusion thermique, l'épissure à froid, la connexion mobile et la connexion mécanique. Dans l'ingénierie pratique actuelle, les méthodes de fusion à chaud et de joint à froid sont essentiellement utilisées, car la perte conjointe du épissage la méthode est faible, la perte par réflexion est importante et la fiabilité est élevée.

A. Principes à suivre lors de l'épissage de câbles optiques

Lorsque le nombre de cœurs est le même, la couleur correspondante fibre optique dans le tube de faisceau doit être utilisé ; lorsque le nombre de noyaux est différent, le grand nombre de noyaux doit être soudé en premier, puis le petit nombre de noyaux doit être fusionné en séquence. Les couleurs sont divisées en bleu, orange, vert, marron, gris, blanc, rouge, noir, jaune, violet, rose, turquoise dans l'ordre. Les câbles optiques multicœurs placent des fibres optiques de couleurs différentes dans le même faisceau de tubes en tant que groupe, de sorte qu'il peut y avoir plusieurs faisceaux de tubes dans un seul câble. Face à la section transversale du câble optique, le tube du faisceau rouge est considéré comme le premier faisceau de tubes du câble optique, et la séquence dans le sens des aiguilles d'une montre est bord, blanc 1 blanc 2 blanc 3 et ainsi de suite.

B. Le processus de soudage du câble optique

1.Dénudez le câble optique et fixez-le dans la boîte d'épissure. Lors de la fixation de câbles optiques à plusieurs faisceaux de tubes, étant donné que les fibres doivent être enroulées en couches, chaque faisceau de tubes doit être placé dans l'ordre pour éviter toute torsion. Placez le câble optique dans la boîte d'épissure et lors de la fixation du fil d'acier, il doit être fermement pressé et il ne doit y avoir aucun jeu. Sinon, cela pourrait faire rouler l'âme de la fibre du câble optique. Faites attention à ne pas endommager le faisceau de tubes, prenez environ 1 mètre de longueur de dénudage et essuyez le bruit d'huile avec du papier toilette.

2.Enfilez la fibre dans la gaine thermorétractable. Séparez les différents faisceaux de tubes et fibres optiques de différentes couleurs et faites-les passer à travers le manchon thermorétractable. Le câble à fibre optique dont la couche de revêtement a été retirée est très fragile et le manchon thermorétractable peut être utilisé pour protéger le connecteur à fibre optique.

3.Mettez sous tension la colleuse à fusion et sélectionnez la méthode d'épissage appropriée. L'alimentation électrique de l'épisseuse par fusion de fibres optiques a deux types de courant continu et alternatif, et elle doit être commutée raisonnablement en fonction du type de courant d'alimentation. Avant chaque utilisation de la colleuse à fusion, la colleuse à fusion doit être placée dans l'environnement de fusion pendant au moins 15 minutes. Définissez les paramètres d'épissage, le temps de pré-décharge, le temps et le temps de décharge principale, le temps de décharge principale, etc. en fonction du type de fibre. S'il n'y a pas de circonstances particulières, le épissureprogramme de programmation est généralement sélectionné. La poussière et les débris de fibres dans la soudeuse par fusion doivent être éliminés à temps pendant et après utilisation.

4.Fabriquer les extrémités des fibres. La qualité de la face d'extrémité de la fibre optique affectera directement la qualité de l'épissage, il est donc nécessaire de réaliser une face d'extrémité qualifiée avant épissureing.

5.Pour nettoyer la fibre nue, déchirez le coton en petits morceaux avec une surface plane, collez un peu d'alcool, serrez la fibre optique dénudée et essuyez le long de l'axe de la fibre optique avec une force modérée. Utilisez des parties et des couches de coton différentes à chaque fois, afin d'améliorer l'utilisation du coton.

6.Pour couper des fibres nues, nettoyez d'abord le couteau et ajustez la position du coupeur. Le couteau doit être placé de manière stable. Lors de la coupe, le mouvement doit être naturel et stable, ni lourd ni léger. Évitez les mauvaises extrémités telles que les fibres cassées, les biseaux, les bavures et les fissures.

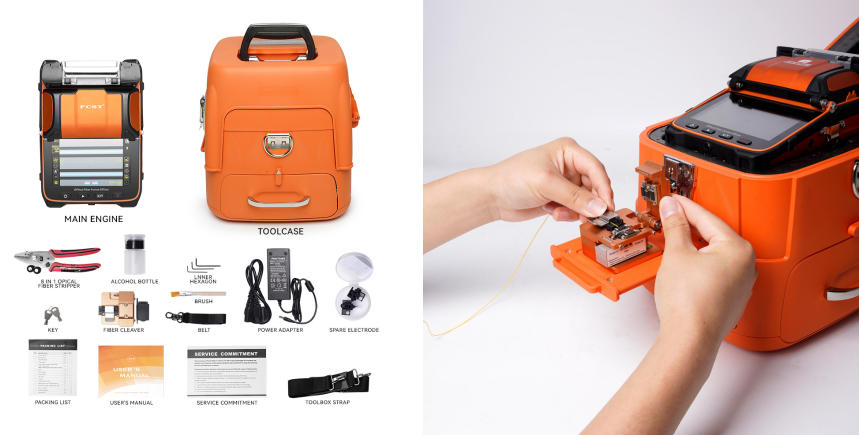

Boîte à outils d'épissage par fusion optique AI-90

7.Placez la fibre optique Placez la fibre optique dans la rainure en forme de V de l'épisseuse à fusion de fibre optique, appuyez soigneusement sur la pince à fibre optique et la pince à fibre optique, réglez la position de la fibre optique dans la pince en fonction de la longueur de coupe du fibre optique, fermez le pare-brise et appuyez sur le bouton de fusion pour terminer la fusion automatiquement. La valeur de perte estimée sera affichée sur l'écran d'affichage de la soudeuse par fusion de fibres.

8.Retirez la fibre optique et chauffez-la avec le four chauffant de la soudeuse à fusion. Vérifiez s'il y a des gouttelettes d'air ou d'eau, si c'est le cas, vous devez recommencer.

9. Gestion de la fibre optique et réparer. La méthode scientifique d'enroulement des fibres peut rendre la disposition des fibres raisonnable, la perte supplémentaire est faible, peut résister à l'épreuve du temps et des environnements difficiles et peut éviter le phénomène de rupture des fibres causé par le retard. Lorsque la fibre est enroulée, plus le rayon de la bobine est grand, plus l'arc est grand et plus la perte sur toute la ligne est faible. Par conséquent, un certain rayon doit être maintenu pour éviter des pertes inutiles lorsque le laser est transmis dans le cœur de la fibre.

10.Scellez la boîte d'épissure. Le boîtier de connexion sur site doit être bien scellé. Si de l'eau pénètre dans la boîte d'épissure, l'atténuation de la fibre optique peut augmenter en raison de l'immersion à long terme de la fibre optique et du point d'épissage par fusion de la fibre optique dans l'eau.
