Principe de fonctionnement du séparateur optique

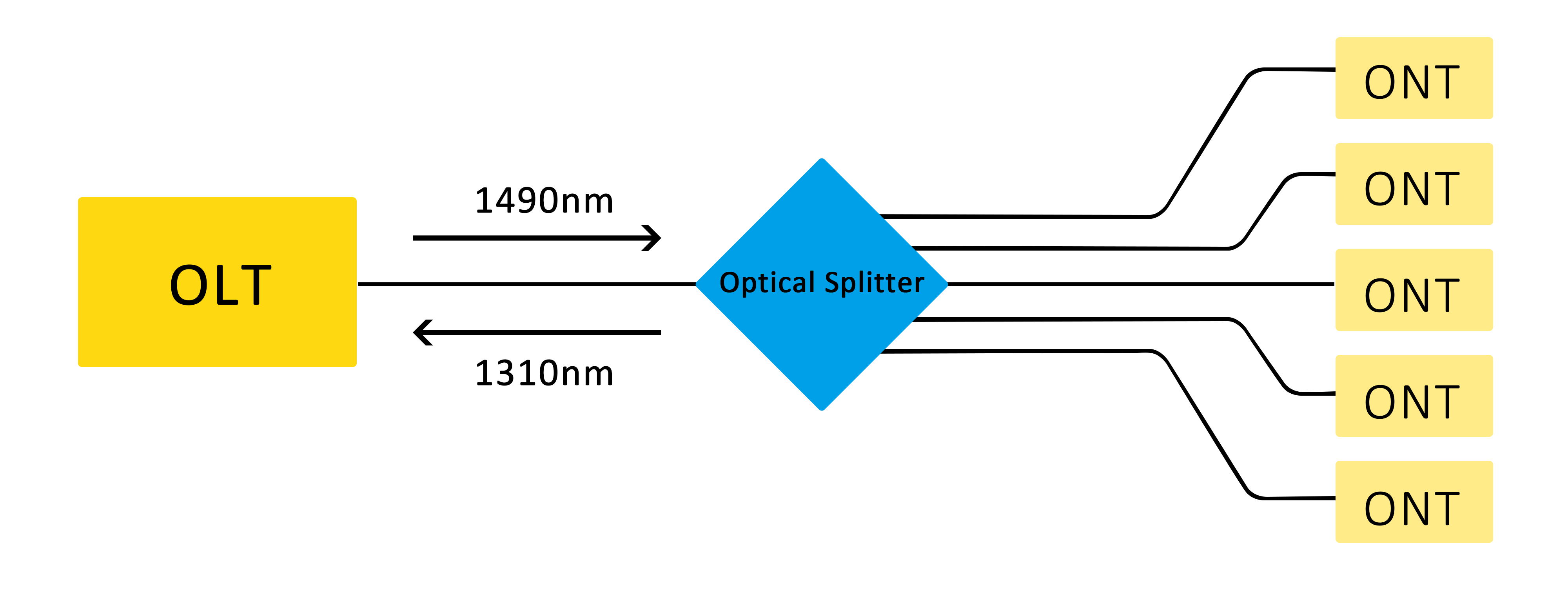

Le répartiteur optique est un dispositif passif essentiel du système FTTH. Séparateur optique, également appelé séparateur de faisceau optique, est un dispositif de distribution de puissance optique à guide d'ondes intégré qui peut diviser un signal optique d'entrée en deux signaux optiques de sortie ou plus, et la puissance d'entrée optique est répartie uniformément sur tous les ports de sortie. Par exemple, un séparateur optique avec un rapport de division de 1:4 peut diviser également un signal optique en quatre parties et les transmettre sur quatre canaux différents. À l'heure actuelle, le rapport de division du séparateur optique est généralement de 1:N ou 2:N, tel que 1:4, 1:8, 1:16, 1:32, 1:64, 1:128, 2:2, 2 : 4, 2 :8, 2 :16, 2 :32, 2 :64. Aujourd'hui, les séparateurs optiques sont largement utilisés dans les réseaux optiques passifs (tels que EPON, GPON, BPON, FTTX, FTTH, etc.) et jouent un rôle important.

Principe de fonctionnement

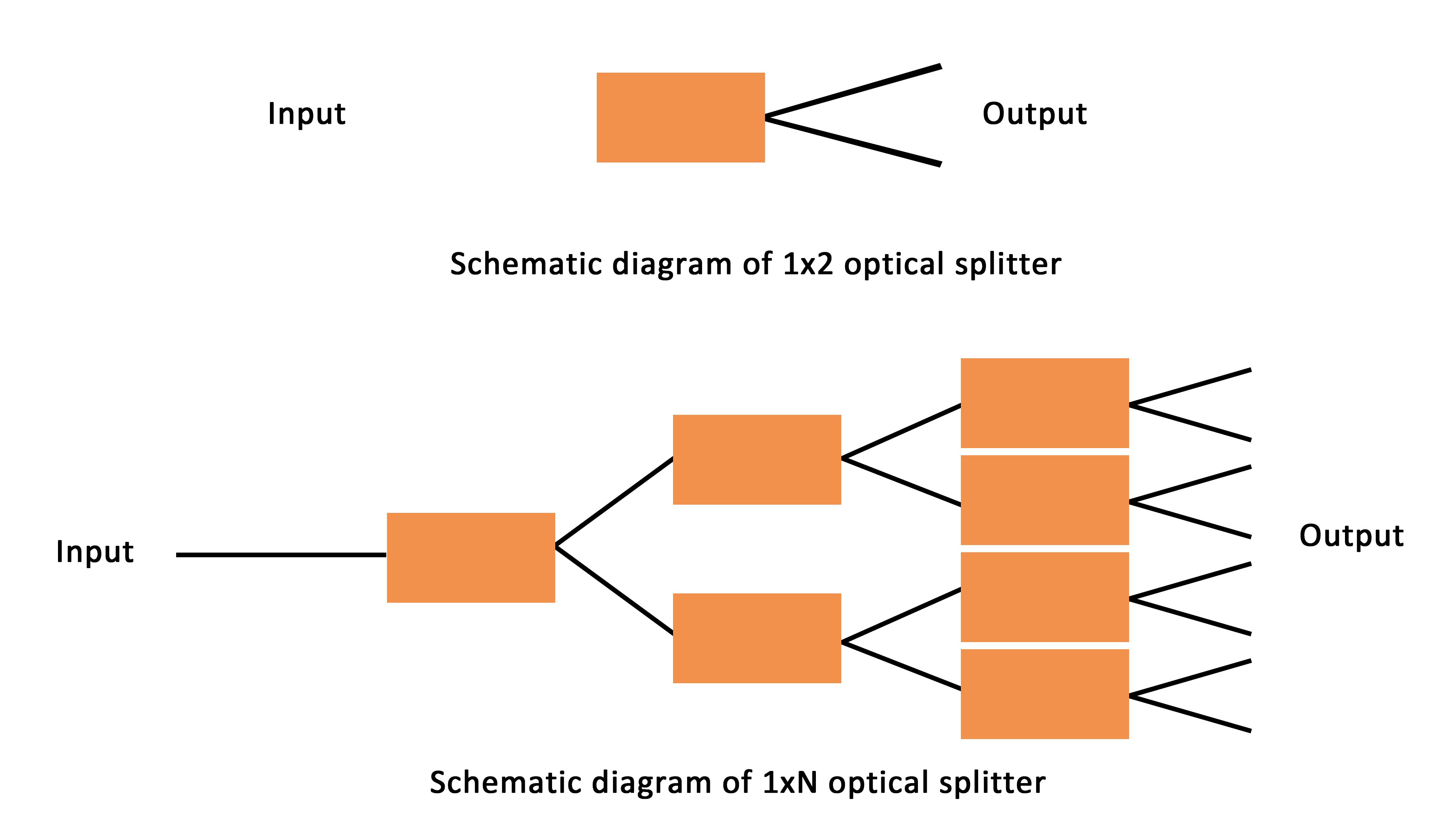

Lorsqu'une fibre monomode transmet un signal optique, l'énergie lumineuse n'est pas complètement concentrée dans le cœur pour se propager, et une petite quantité se propage à travers la gaine proche du cœur. À proximité immédiate, le champ de mode de la lumière transmis dans une fibre peut pénétrer dans une autre fibre et le signal optique est redistribué dans les deux fibres.

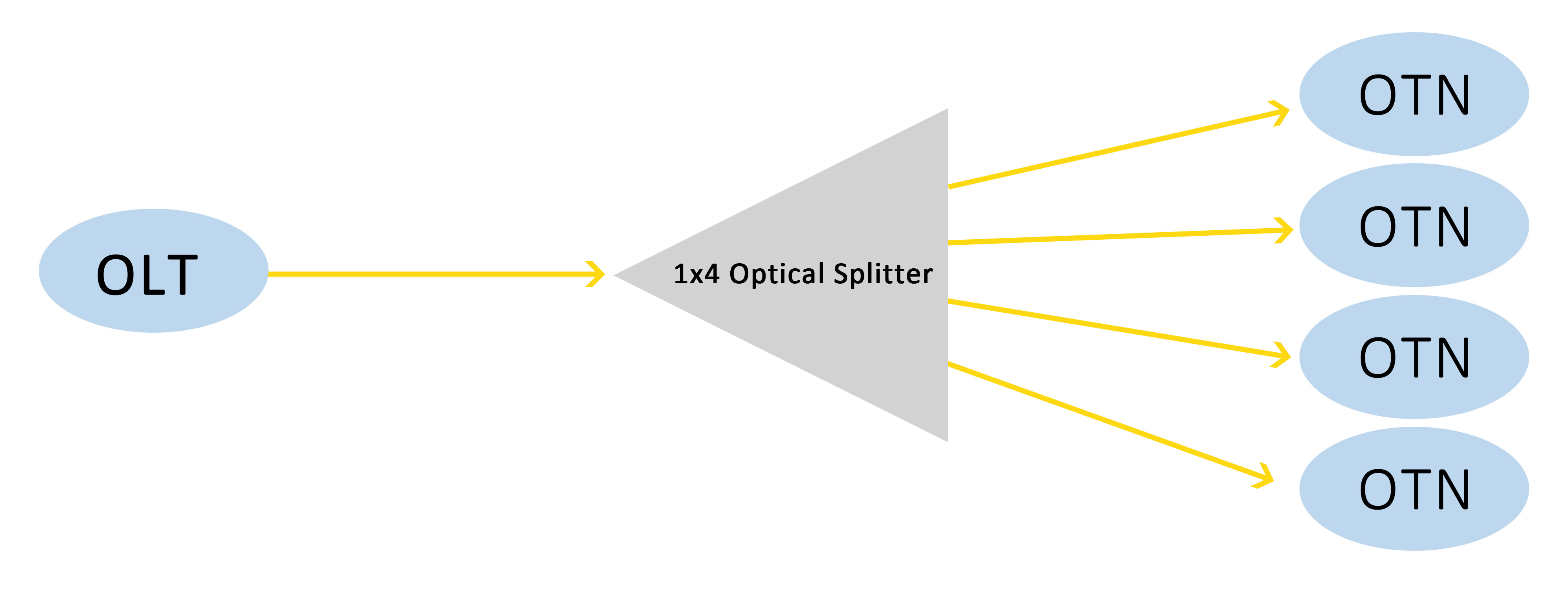

Par exemple, un séparateur optique 1x4 peut distribuer le signal optique d'une fibre optique sur quatre fibres optiques dans des proportions égales. En fait, en termes simples, une bande passante de 1 000 Mbps est répartie uniformément entre quatre foyers, et chaque foyer peut utiliser un réseau avec une bande passante de 250 Mbps.
