Présentation complète du réseau ODN à pré-connexion

La plus grande difficulté dans la construction de réseaux ODN traditionnels est que la connexion entre chaque équipement de nœud ODN et le câble optique nécessite des opérations complexes de dénudage, de fixation et d'épissage des câbles optiques, ce qui prend du temps et demande beaucoup de main d'œuvre. Afin de réduire l'épissage des fibres sur site, des solutions ODN préconnectées ont émergé au fur et à mesure des besoins, améliorant la vitesse d'installation sur site. Elle est également appelée solution Quick ODN. Actuellement, la solution de pré-connexion peut être utilisée pour l’ensemble du processus de construction du réseau FTTH.

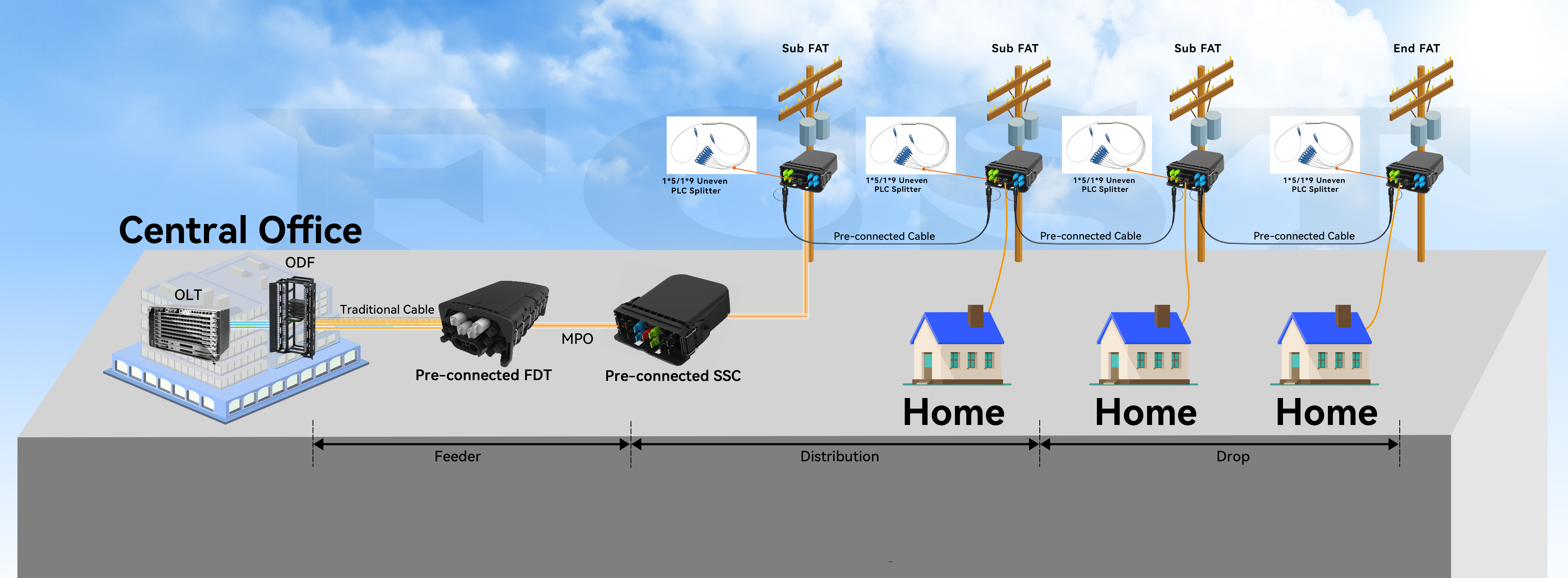

Réseau ODN de pré-connexion

Les avantages des réseaux ODN préconnectés sont les suivants :

un. réduitsCoûts de main-d'œuvre

L'ouvrier général travaillera, pas besoin de techniciens ni d'équipement d'épissure professionnel , et le coût de la main-d'œuvre peut être réduit de plus de 30 %.

b. Enregistrer les ressources

En utilisant un réseau optique à rapport inégal, des câbles optiques monocœur/double cœur peuvent être utilisés à la place des câbles optiques à 12 ou 24 cœurs pour connecter plusieurs boîtiers de distribution de fibre en série, économisant ainsi beaucoup de ressources en fibre optique et réduisant les coûts. Et améliorer l'efficacité de la construction de FDB d'environ 70 %.

c. Efficacité de construction améliorée

Fonctionnalité « plug and play » rapide et facile à installer, qui peut réduire le temps de construction de 90 minutes à 15 minutes. en attendant, du fait que le câble optique et le nœud sont segmentés, ils peuvent être construits en parallèle.

d. Fiabilité améliorée

Le boîtier non ouvrable entièrement scellé est assemblé en usine, il suffit d'insérer le cordon de raccordement rapide dans le boîtier, et il n'est pas nécessaire d'ouvrir le boîtier pour la maintenance, ce qui améliore la fiabilité des installations d'équipement du nœud.

Installations de réseau ODN préconnectées

1. Boîte d'épissure pré-connectée

Le boîtier d'épissure pré- connecté est utilisé lorsqu'il est nécessaire de transférer le réseau ODN traditionnel vers le réseau ODN pré-connecté. Sa fonction est de convertir le câble optique traditionnel sortant de la salle informatique en un ensemble de câbles optiques MPO extérieur. Par conséquent, le boîtier de connexion préconnecté doit pouvoir s’ouvrir et se fermer. Le câble optique traditionnel est connecté au boîtier de connecteur pré-connecté , fusionné à la queue de cochon du connecteur MPO multicœur dans le boîtier, puis sorti via le connecteur MPO externe , et connecté à la pré-connexion ultérieure via l'ensemble de câble optique MPO extérieur.

2. Boîte de livraison optique pré-connectée

La boîte de jonction optique préconnectée constitue le point de transfert entre la section d'alimentation et la section de distribution du réseau ODN. Il réalise la conversion entre les assemblages de câbles optiques MPO extérieurs et les assemblages de câbles optiques de distribution unipolaires/doubles. Il est également appelé Hub Box et sa fonction est similaire à celle de l'ODN traditionnel. Boîte de jonction de câble à fibre optique dans le réseau. Selon les exigences de l'architecture du réseau en matière de rapport de division optique, un répartiteur optique 1:2 peut être configuré dans le boîtier de distribution optique préconnecté , ou aucun répartiteur optique ne peut être configuré.

Les boîtes de distribution optiques pré-connectées sont généralement entièrement scellées et la liaison montante peut être connectée à la boîte d'épissure pré-connectée via des assemblages de câbles optiques MPO extérieurs. L'extrémité de sortie fournit généralement 8 ports optiques externes monocœur, et chaque port de sortie peut être connecté à une chaîne ODN pré-terminée (4 boîtiers de distribution de fibre pré-connectés avec différents niveaux de distribution de lumière). Le boîtier de distribution optique préconnecté avec quatre répartiteurs optiques 1:2 intégrés peut connecter 256 utilisateurs lorsqu'il est entièrement équipé.

Les boîtiers optiques préconnectés sont souvent mis en cascade plusieurs fois pour augmenter la couverture. Si une cascade d'assemblages de câbles optiques MPO est utilisée, étant donné que l'assemblage de câbles optiques MPO grand public comporte 12 cœurs, trois niveaux de mise en cascade peuvent être obtenus et chaque niveau de boîtier optique pré-connecté occupe 4 cœurs.

3. Boîte de distribution de fibre pré-connectée

Le terminal d'accès fibre à connexion rapide est utilisé dans les sections de câblage et peut être divisé en boîtiers de cascade pré-connectés (Sub Box) et en boîtiers d'extrémité pré-connectés (End Box) selon qu'ils peuvent être mis en cascade vers le bas. Le boîtier de distribution fibre préconnecté peut fournir 4, 8 ou 16 interfaces utilisateur. Le Sub Box intègre des séparateurs optiques à rapport inégal, qui peuvent connecter les utilisateurs et les cascades. L'End Box est doté de séparateurs optiques à rapport égal intégrés, qui ne peuvent connecter que des utilisateurs ayant des rapports différents. Ensuite, il y a les cascades inférieures.

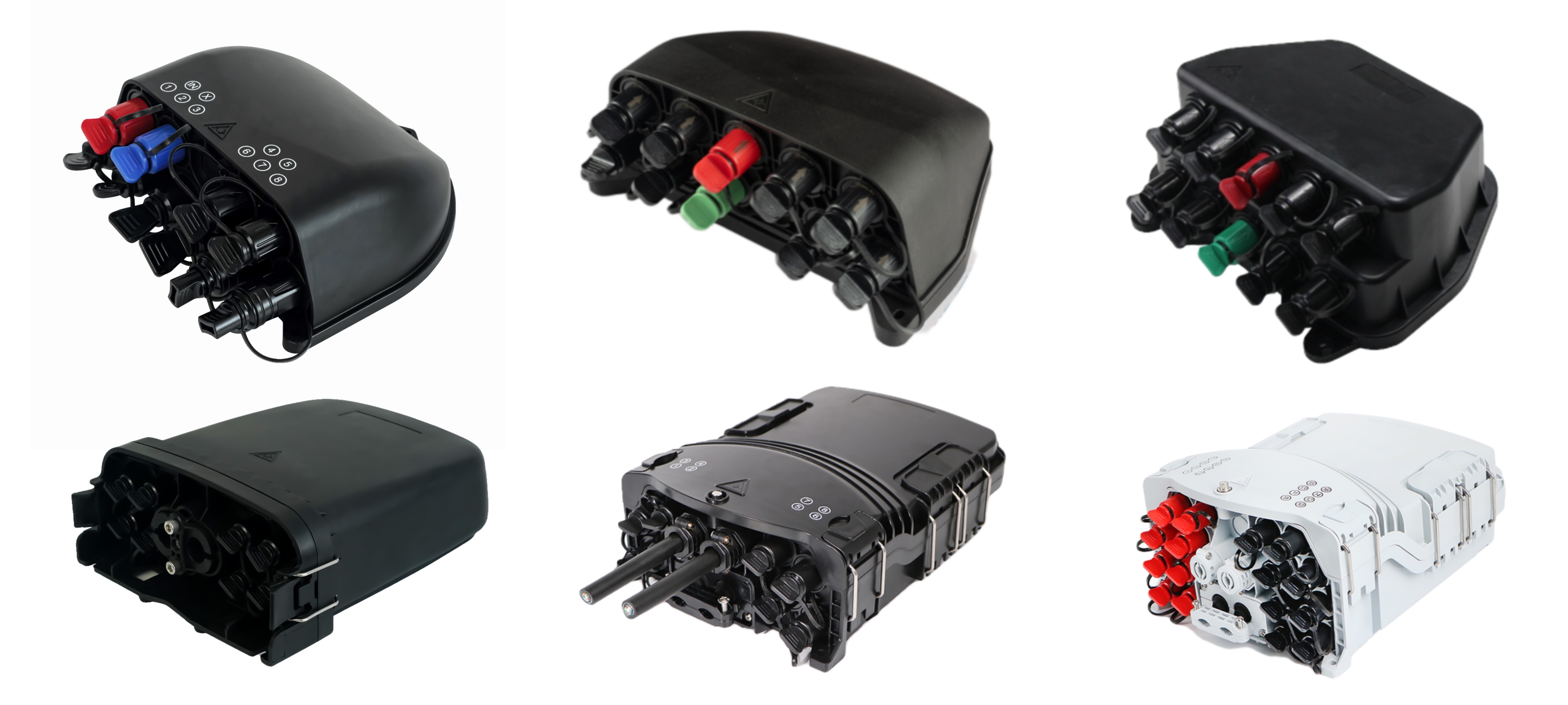

Boîte à bornes d'accès à connexion rapide FCST

La grosse boîte pré-terminée est entièrement scellée, et l'entrée et la sortie sont des ports optiques externes monocœur. En prenant comme exemple le séparateur optique à rapport inégal 1:9 intégré dans le Sub Box, 70 % de la puissance optique est émise vers le port en cascade et connectée au Sub Box de niveau suivant via un assemblage de câble optique de distribution monocœur, et 30 % de la puissance optique est distribuée à 8 utilisateurs. L'End Box dispose d'un séparateur optique 1:8 intégré qui distribue la puissance optique à 8 utilisateurs. En raison de la limitation du budget de puissance optique, le sous-boîtier dans le schéma à rapport inégal 1:9 peut généralement être mis en cascade trois fois, c'est-à-dire que chaque chaîne contient 3 sous-boîtiers et 1 boîtier d'extrémité.

4. Assemblage de câble optique MPO extérieur

Les assemblages de câbles MPO extérieurs peuvent être utilisés dans les segments d'alimentation et de distribution, équivalents aux câbles de base dans les réseaux ODN traditionnels. Les assemblages de câbles à fibres optiques sont généralement constitués de 12 conducteurs avec des connecteurs MPO renforcés pour l'extérieur, pré-terminés à l'une ou aux deux extrémités du câble. L'ensemble de câble optique MPO à une extrémité est utilisé pour connecter des boîtes d'épissure ODF et pré-connectées , et l'ensemble de câble optique MPO à double extrémité est utilisé pour connecter des boîtes d'épissure pré-connectées et des boîtes de distribution optiques pré-connectées , ainsi qu'une cascade entre des boîtes de distribution optiques pré-connectées . Utilisant des composants de câble optique MPO, tout en prenant en charge FTTH, il peut également fournir des cœurs de fibre pour SPN, OTN et d'autres services de transmission afin de répondre aux besoins d'accès multiservice des bâtiments, villages et autres scénarios.

5. Assemblage de câbles optiques de distribution à un ou deux cœurs

Des assemblages de câbles optiques de distribution unipolaires/doubles sont utilisés dans la section de distribution, ce qui est équivalent au câble optique de distribution dans le réseau ODN traditionnel, mais le nombre de cœurs est considérablement réduit. Les deux extrémités du câble optique unipolaire/double conducteur sont pré-terminées avec un renfort extérieur. connecteur de type, qui peut être directement branché sur le port optique externe de la boîte de jonction optique pré-connectée ou de la boîte de distribution de fibre pré-connectée , et est utilisé pour connecter la boîte de jonction optique pré-connectée et la boîte de distribution de fibre pré-connectée , ainsi que la cascade entre les boîtes de distribution de fibre pré-connectées .

6.Introduire les composants du câble optique

L'ensemble câble optique d'insertion est utilisé dans la section d'insertion pour connecter le point d'accès utilisateur et l'ONU/ONT utilisateur. L'ensemble câble optique enfichable est généralement un câble optique encastrable en forme de papillon à un seul noyau. Une extrémité est pré-terminée avec un connecteur extérieur renforcé et connectée à un boîtier de distribution de fibre L'autre extrémité est pré-terminée avec un connecteur ordinaire ou sans connecteur par pré-connecté . épissure ou assemblage sur site du connecteur (FMC, Field Mountable Connector) et est connectée à l'utilisateur ONU/ONT. Le scénario d'utilisation consistant à introduire des composants de câble optique est le plus compliqué. Généralement, il doit traverser le mur depuis l’extérieur jusqu’au sous-sol ou au couloir de la maison. Pour les utilisateurs en hauteur, il est également nécessaire de passer par le puits de courant faible pour atteindre l'étage où se trouve l'utilisateur.
