Pourquoi les solutions ODN rapides sont-elles si populaires ?

Dans la construction de réseaux ODN, eLes coûts d'ingénierie, de pose et d'équipement sont énormes. Par exemple, lors de l’installation de câbles optiques, les travailleurs expérimentés doivent utiliser des soudeuses par fusion pour épisser les fibres optiques. Deuxièmement, l'installation est difficile et les opérations d'installation et de maintenance affectent la qualité du réseau. Lors de l'installation d'un réseau ODN traditionnel, chaque fois que vous ajoutez ou remplacez un câble optique utilisateur, vous devez ouvrir le boîte de distribution de fibre optique, épissez la fibre sur place ou réalisez un connecteur froid, puis fixez le câble optique entrant à l'intérieur du boîtier et refermez le boîtier.

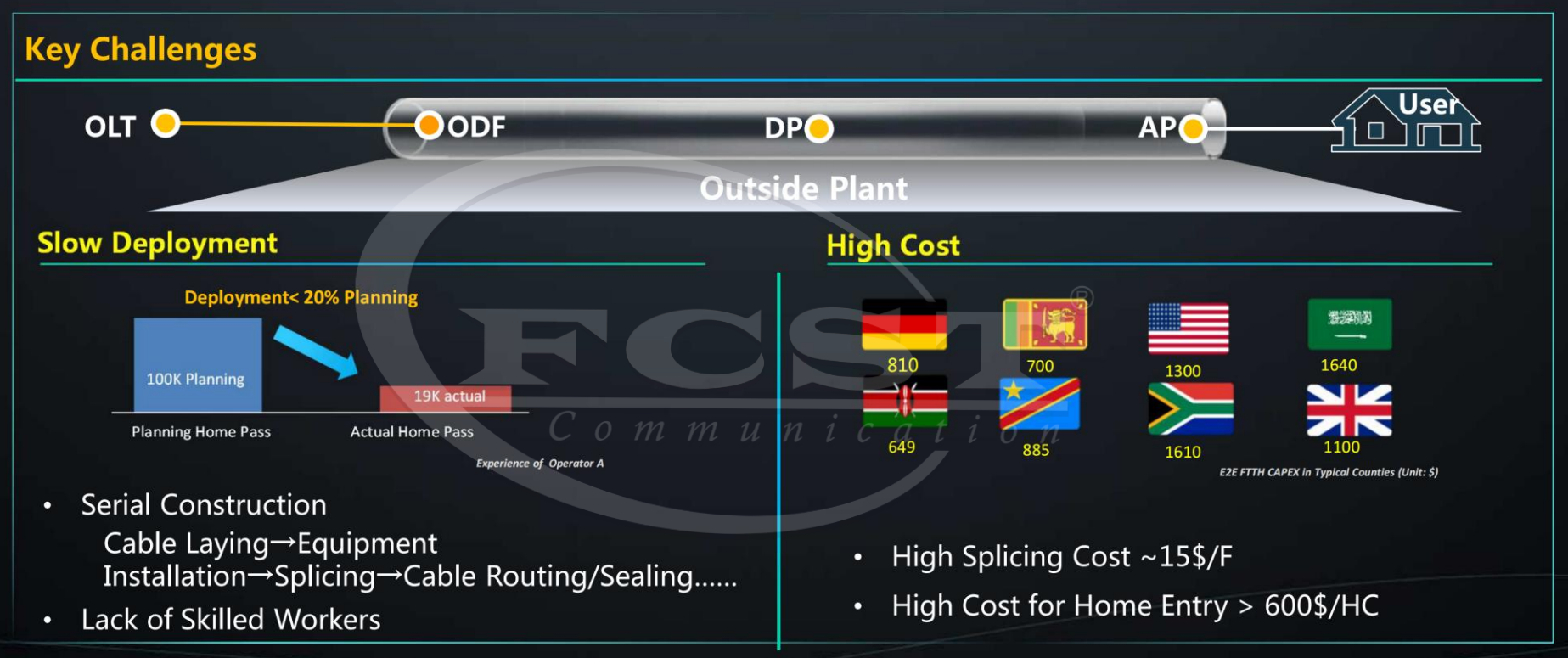

Principaux défis de la connexion ODN

Le plus difficile dans la construction d'un réseau ODN traditionnel est la connexion entre chaque équipement de nœud ODN et le câble optique qui nécessite un dénudage complexe du câble optique, fiopérations de xing et de fusion, ce qui prend du temps et demande beaucoup de travail. Afin de réduire sur place fibre Lors de l'épissage, une solution Quick ODN a vu le jour, qui améliore la rapidité d'installation sur site, et est également appelée solution Quick ODN (Quick ODN).

Le main technologies of til qODN rapide ssolution as fsuit :

Technologie clé 1 : Technologie de pré-connexion

Dans la construction de réseaux ODN, l'épissage de fibres optiques a toujours été une tâche hautement technique qui nécessite des techniciens d'épissage de fibres bien formés. Cela rend le déploiement et la construction de câbles optiques coûteux et lents, et épissage devient souvent un goulot d'étranglement dans l'avancement de la construction. La pré-connexion fait référence à la préfabrication de connecteurs de câbles optiques qui répondent aux exigences de l'environnement d'utilisation en usine pour former un câble optique préfabriqué assemblée. Le préfabriqué les connecteurs sont directement insérés dans l'adaptateur de l'équipement et des installations du nœud sur le chantier de construction pour réaliser la fonction d'accueil de la fibre optique. Combinée à l'utilisation de connecteurs extérieurs améliorés, la technologie de pré-connexion permet d'établir des connexions à fibre optique directement à l'extérieur du dispositif nœud sans avoir besoin d'ouvrir le boîtier à plusieurs reprises.

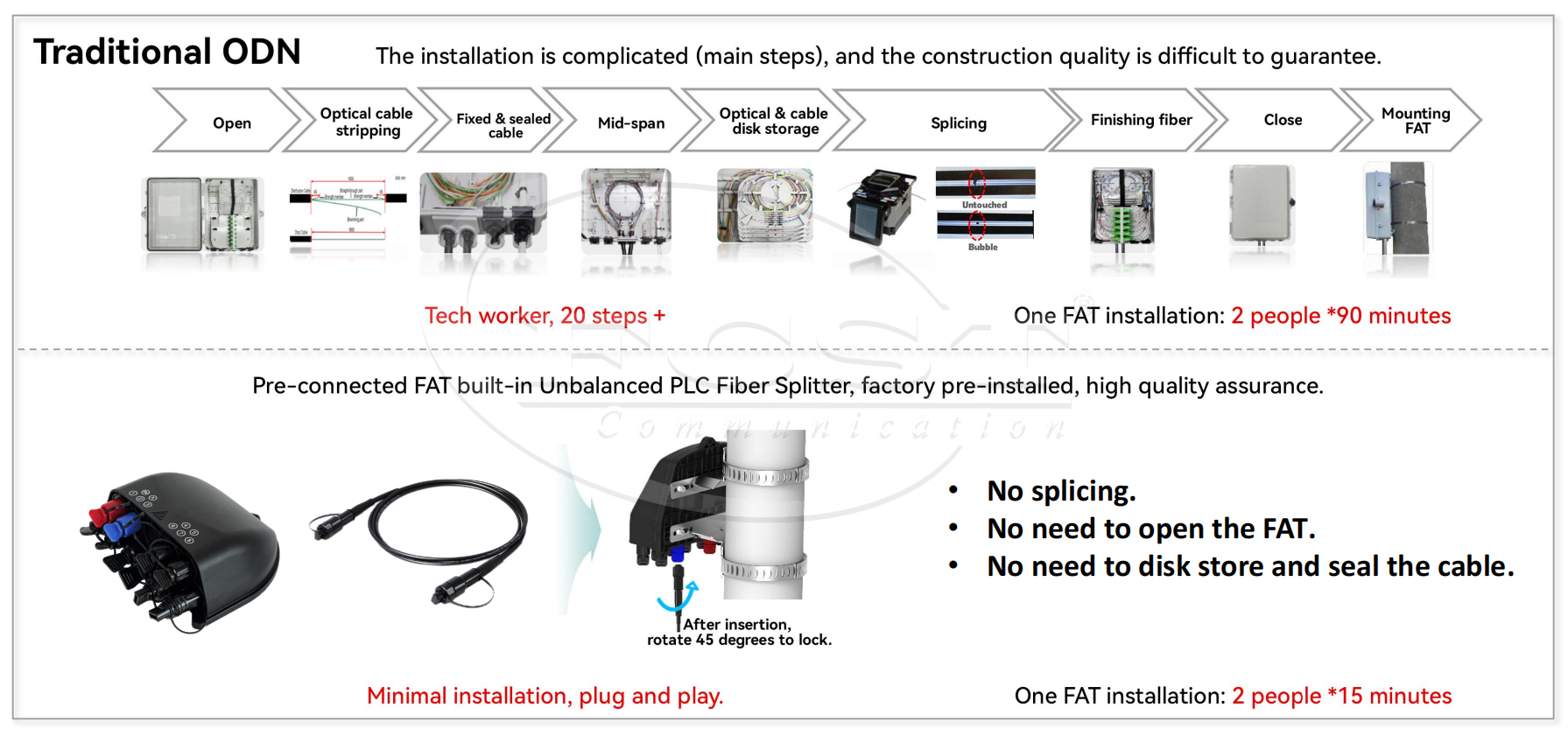

Avantages de la solution ODN rapide

Technologie clé 2 : URéseaux optiques à rapport égal

Comme nous le savons tous, le séparateur optique est le principal dispositif optique passif du réseau ODN. Le signal optique émis par le port optique OLT est transmis à un emplacement désigné via une seule fibre optique, puis ramifié vers plusieurs fibres optiques via le séparateur optique, réalisant ainsi un port PON. L'architecture d'accès à plusieurs utilisateurs peut réduire considérablement les coûts de construction du réseau en réutilisant les équipements OLT et les câbles optiques dans les sections d'alimentation et de distribution. Le rapport de division total des réseaux PON traditionnels est généralement de 1:64 et 1:32, et le mode de division à 2 niveaux est souvent utilisé.

La solution réseau basée sur unemême PLC diviseurs peut résoudre efficacement les problèmes existants dans le déploiement ODN traditionnel. Cette solution modifie la logique de mise en réseau traditionnelle des séparateurs optiques à rapport égal. Dans les scénarios de réseau typiques, il ajoute une connexion 1:2même PLC séparateurs devant le séparateur optique 1:8. Le séparateur optique est basé sur tLa puissance optique d'entrée est divisée en deux parties, telles que 70 % et 30 %, 30 % de la puissance est distribuée à un séparateur optique 1:8 et 70 % de la puissance est transmise au boîtier de distribution de fibre optique de niveau suivant. .

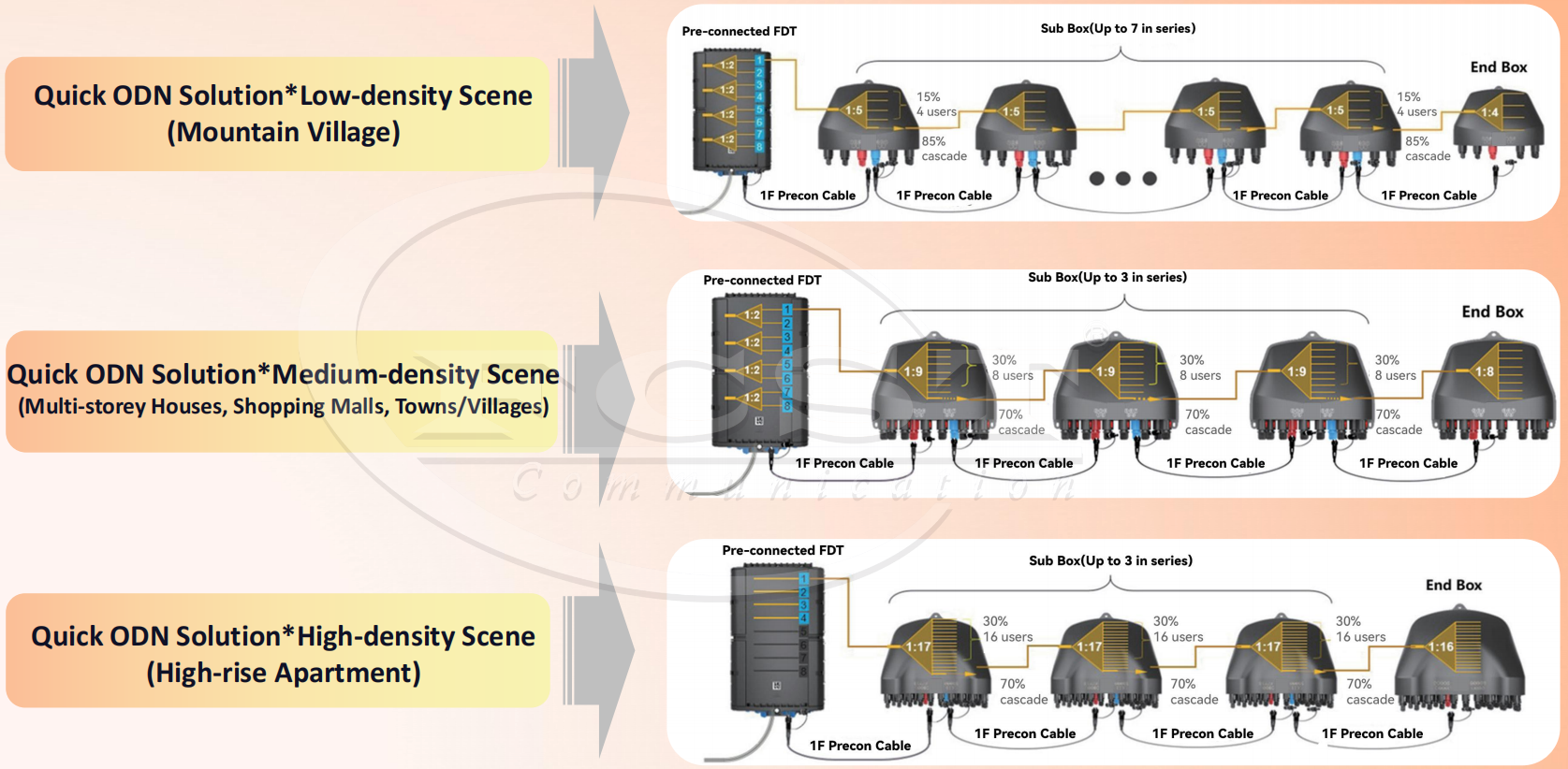

Affichage rapide de la scène de la solution ODN

Technologie clé 3 : entièrement Sealé Bbœuf Ttechnologie

Lors de la construction de réseaux ODN traditionnels, il est nécessaire d'ouvrir le boîtier d'équipement des nœuds à chaque point d'épissure ou de division et d'effectuer des opérations telles que la fixation des câbles optiques, l'épissage des fibres optiques et l'installation de répartiteurs optiques sur site. Pendant le processus d'exploitation et de maintenance, chaque fois qu'un nouvel utilisateur est connecté, le boîtier de distribution de câble à fibre optique doit être rouvert et des opérations telles que la fixation du câble entrant, l'épissage et l'enroulement de la fibre optique doivent être effectuées à nouveau. Le processus de construction nécessite des compétences élevées de l'opérateur et une longue durée de fonctionnement, et la qualité de la construction fluctue considérablement en fonction des compétences de l'opérateur.

Compte tenu des problèmes de qualité causés par le déballage ODN traditionnel, la technologie de boîte entièrement scellée dans le pré-connexion solution atténue efficacement ce problème. Le entièrement scellé fermeture d'accès à la fibre à connexion rapide est complètement scellé une fois les composants optiques internes assemblés sur la ligne de production en usine, ne laissant que l'interface d'accueil de la fibre optique exposée. Plug and play sur site, avec les interfaces vacantes sont protégées par des capuchons anti-poussière. Lors de l'ajout de nouveaux utilisateurs lors de l'exploitation et de la maintenance ultérieures, seuls les nouveaux câbles d'entrée doivent être branchés.

*Pour les produits liés au rapide Solution ODN, veuillez consulter les recommandations en bas.
