Points techniques du projet de projection de câbles

Fibre câble soufflant est une méthode de pose de câbles optiques sûre et efficace. Pendant le processus de pose du câble de la machine de soufflage de câble, la force de traction du traîneau, la force de soufflage de l'air comprimé et la poussée de la bande transporteuse agissent en même temps sur le câble optique. Par conséquent, un compresseur d’air est nécessaire pour assister le travail du ventilateur à câble.

Le Wtravail Pprincipe Of Câble à fibre Bbeuglant

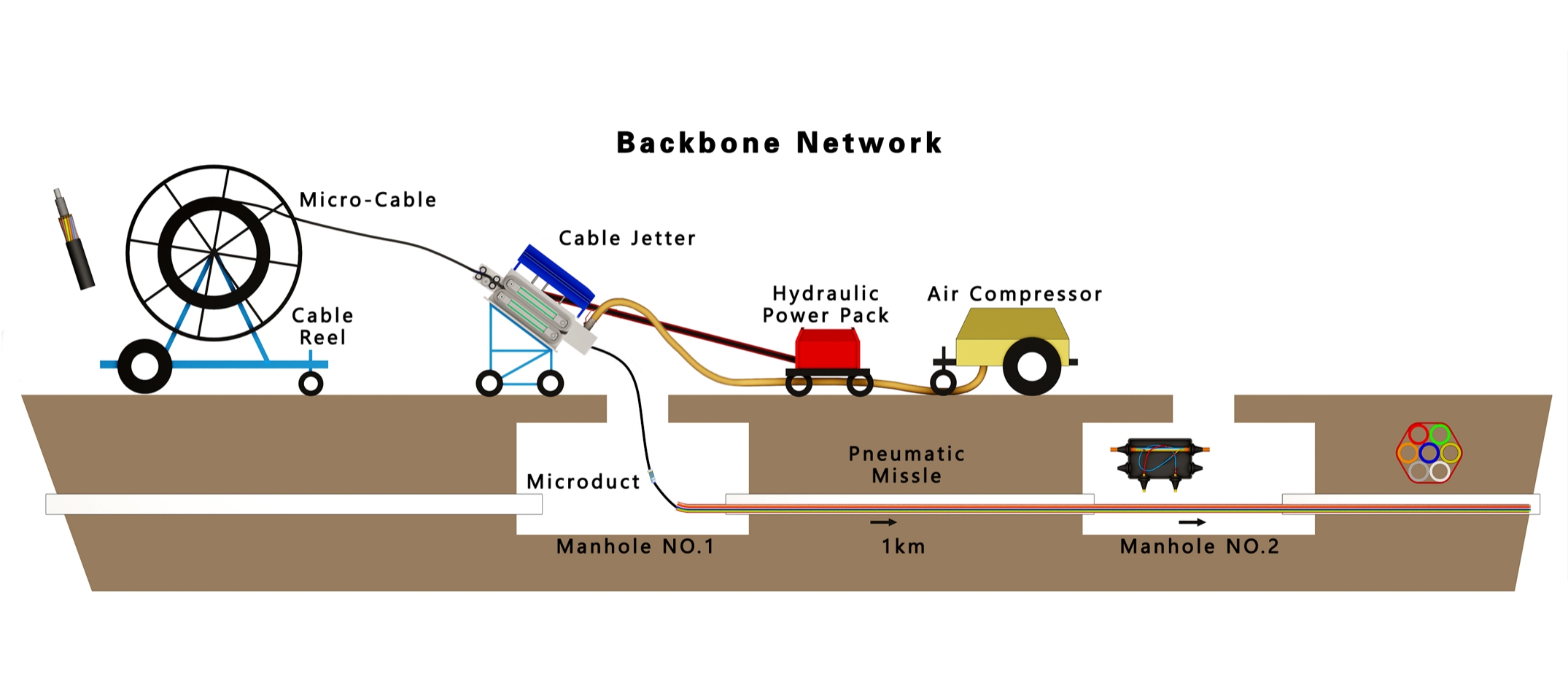

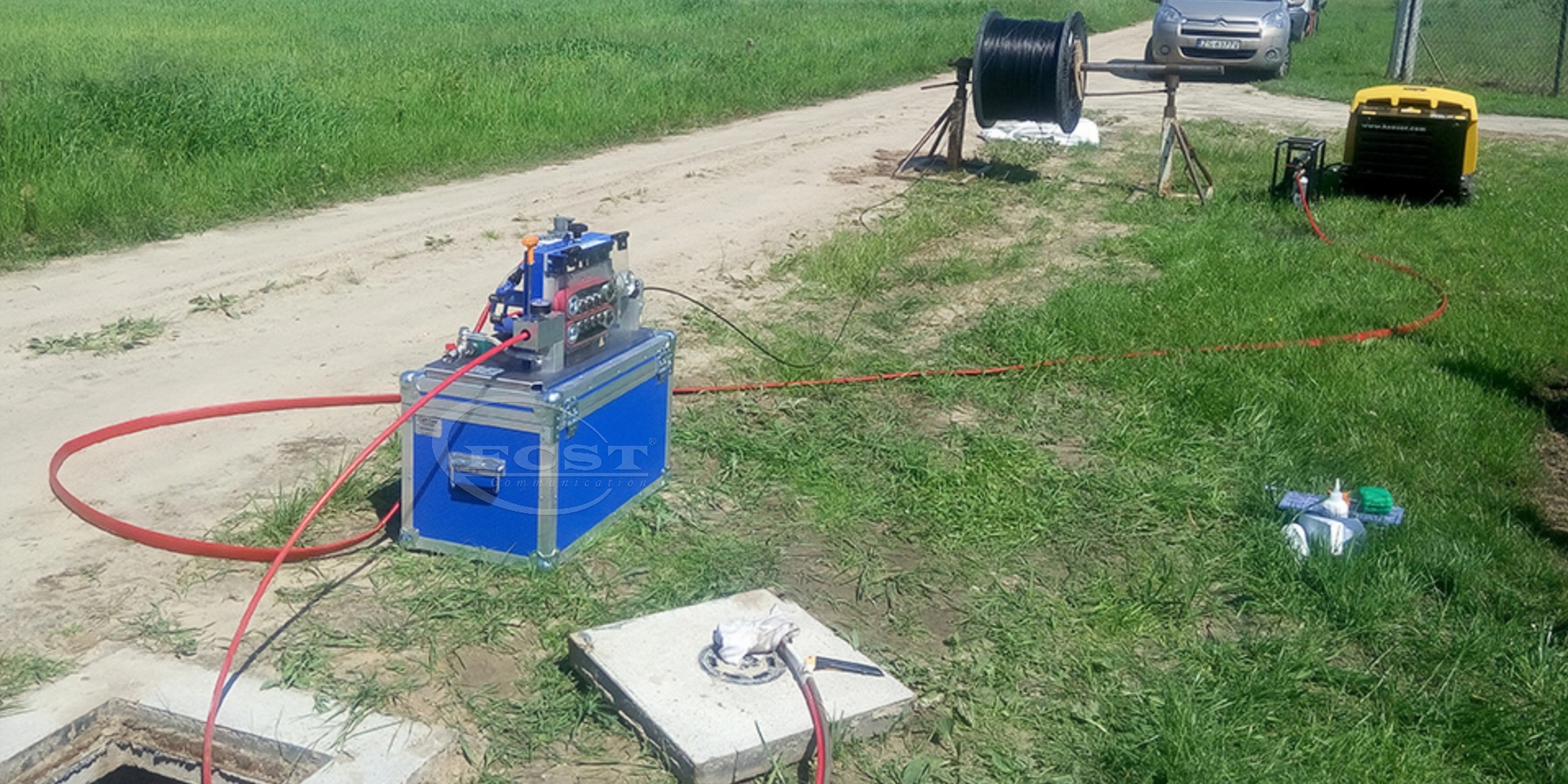

Les deux équipements clés pour la pose câble à fibre optique soufflé à l'air par jet de câble sont câble machine de soufflage et compresseur d'air. Le compresseur d'air génère de l'air comprimé et l'envoie vers la cavité scellée du fibre souffleur à travers le tuyau d'air. L'extrémité de sortie du silicium tuyau est relié à la cavité scellée de la machine à jet de câble. Le dragger utilisé pour tirer le câble optique est placé dans le tube avec le câble optique soufflé à l'air. Le caoutchouc autour du dragueur est scellé avec la paroi interne du tube, et le récipient scellé formé est relié à la cavité scellée de la machine de soufflage de câble. Par conséquent, la pression générée par l’air comprimé pousse le traîneau pour tirer le câble optique vers l’avant dans le tube. Le compresseur d'air fournit de l'air en continu pour garantir que la force exercée sur le dragueur est fondamentalement constante, garantissant ainsi que la force exercée sur le micro-câble de soufflage d'air est fondamentalement constante. En même temps, l’air comprimé circule vers l’avant. D'une part, il exerce une force sur le câble optique pour pousser le câble optique vers l'avant. D'autre part, le câble optique est suspendu dans le tube, ce qui réduit les frottements entre le câble et la paroi interne du sous-tube lors de la pose, et maximise la protection du câble optique. câble à fibre optique. Le gaz à haute pression généré par le compresseur d'air est rapidement envoyé à la machine de soufflage de fibres via le tuyau de raccordement, entraînant le moteur pneumatique du ventilateur de câble, entraînant la rotation des courroies transporteuses supérieure et inférieure, et le câble optique est placé entre le bandes transporteuses supérieure et inférieure, poussant ainsi le câble optique vers l'avant.

Technique Ponguents Of Câble à fibre Bbeuglant

1.Le fibre l'équipement de soufflage doit être d'un modèle adapté aux caractéristiques du projet. La pression de l'air à la sortie du compresseur doit être maintenue entre 0,6 et 1,5 MPa, le débit d'air doit être supérieur à 10 m³/min et le câble machine à souffler doit être entraîné hydrauliquement (ou entraîné par le débit d’air). La force de propulsion de l'appareil doit répondre aux exigences.

2.Avant de souffler le câble à fibre soufflée par air, la canalisation doit être testée pour la rétention d'air et la continuité, et le câble ne doit être soufflé qu'après avoir confirmé que la canalisation n'est pas endommagée, ne fuit pas, n'est pas foulée et est exempte de saleté et autres débris.

3.Clubrifiant de soufflage capable doit être ajouté dans le tuyau avant de souffler le câble. La quantité ajoutée est déterminée en fonction de la douceur de la paroi interne du trou du tuyau, de la complexité du trajet du pipeline, de la longueur du câble soufflé, du type de lubrifiant, etc. La quantité de lubrifiant ajoutée est directement liée à la longueur et la vitesse du câble de soufflage.

4.Lorsque le trajet du pipeline présente une forte pente, le piston câble la méthode de pose de la tête soufflante doit être utilisée pour augmenter la force de traction de la section avant du câble optique.

5.Lorsque le conduit est relativement plat, mais qu'il y a de grandes courbures dans certaines sections du pipeline, le conduit sans piston cbale la méthode de pose de la tête soufflante doit être utilisée.

6.Le câble optique doit être nettoyé en continu pendant le processus de soufflage pour empêcher la boue et l'eau de pénétrer dans le tuyau avec le câble optique et d'augmenter la force de friction.

7.La vitesse de soufflage du câble optique doit être contrôlée entre 60 et 90 m/min et ne doit pas dépasser 100 m/min, sinon le personnel de construction ne sera pas facile à utiliser et il est facile de provoquer une entorse du câble optique.

8.Pendant le projet de projection de câbles, si le tuyau ne parvient pas à souffler ou si la vitesse est extrêmement lente (inférieure à 10 m/min), l'emplacement du défaut doit d'abord être trouvé et traité avant de souffler pour éviter d'endommager le câble optique ou câble équipement de soufflage.

9.Lors du soufflage de câbles, un personnel spécial doit être installé à l'extrémité opposée du pipeline pour protéger et maintenir la communication afin d'empêcher la tige d'essai, le ventilateur et d'autres objets de souffler et de blesser des personnes. Le personnel de protection doit également faire du bon travail en préparant les câbles optiques après leur explosion.

10.La sécurité doit être assurée lorsque le câble optique est soufflé ou placé dans la bobine réservée « 8 ». Le rayon de courbure ne doit pas être inférieur aux exigences spécifiées.
