Points à noter lors de l'utilisation des outils de test OTDR

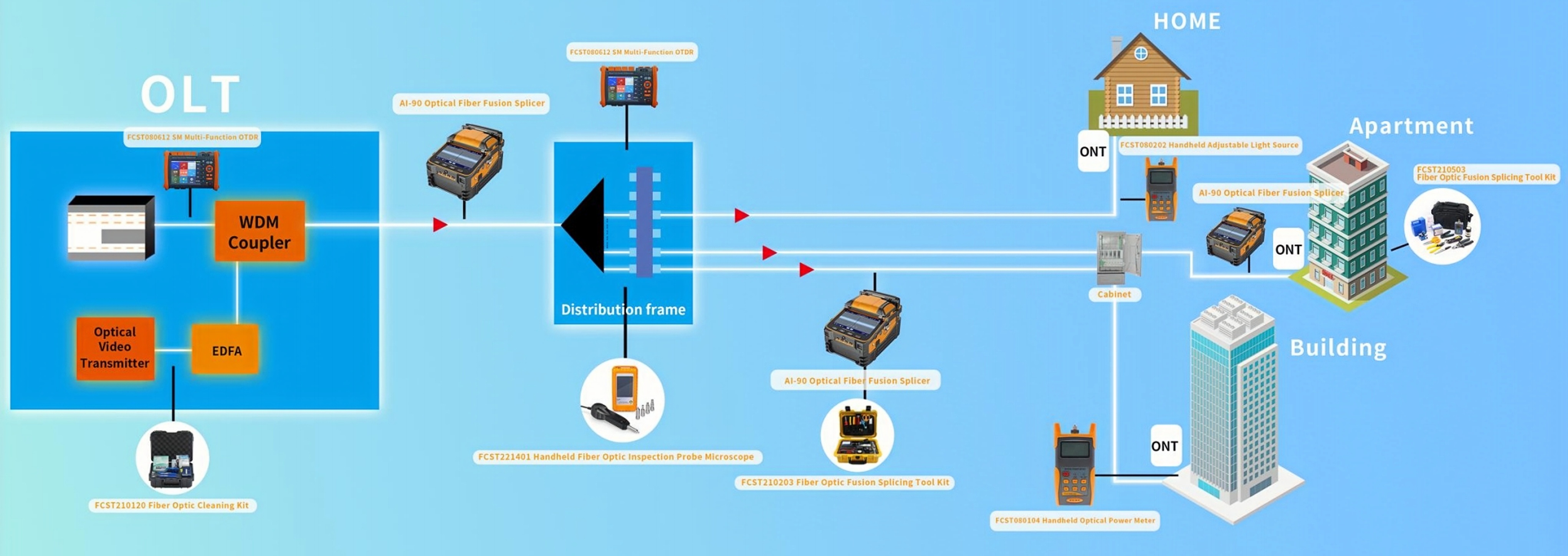

Le coût de la maintenance d’un énorme réseau de fibre optique augmente depuis la popularité du FTTH et le développement des utilisateurs finaux du réseau optique.Il est beaucoup plus difficile pour l'opérateur de gérer et d'entretenir le réseau PON car les informations d'accès au réseau sont incomplètes, les informations des utilisateurs finaux sont inexactes et la libération du signal du terminal est incomplète. FCST Nous disposons d'une solution de test de fibre optique professionnelle et de produits associés, largement utilisés dans les réseaux de fibre optique FTTH, LAN, de zone métropolitaine, la construction, le déploiement, la maintenance, la certification et la recherche scientifique de réseaux PON.

Parmi eux, OTDR (réflectomètre optique dans le domaine temporel) est un instrument qui peut comprendre l'uniformité, les défauts, les fractures, le couplage des connecteurs et d'autres propriétés des fibres optiques grâce à l'analyse des courbes de mesure.Il est fabriqué sur la base des principes de rétrodiffusion et d’inversion de Fresnel de la lumière.Il utilise la lumière rétrodiffusée générée lorsque la lumière se propage dans la fibre optique pour obtenir des informations d'atténuation.Il peut être utilisé pour mesurer l'atténuation des fibres, la perte de joint, localiser les points de défaut des fibres et comprendre. La répartition des pertes sur la longueur de la fibre optique est un outil indispensable dans la construction, la maintenance et la surveillance des câbles optiques.Nous présenterons ensuite comment définir les paramètres lors de l'utilisation de l'OTDR.

1. Sélection de la longueur d'onde (λ) :

Étant donné que différentes longueurs d'onde correspondent à différentes caractéristiques de la lumière (y compris l'atténuation, la micro-courbure, etc.), la longueur d'onde de test suit généralement le principe correspondant à la longueur d'onde de communication de transmission du système, c'est-à-dire que si le système s'ouvre à une longueur d'onde de 1 550, la longueur d'onde de test est 1550 nm.

2. Largeur d'impulsion :

Plus la largeur d'impulsion est longue, plus la plage de mesure dynamique est grande et plus la distance de mesure est longue, mais plus la zone aveugle dans la forme d'onde de la courbe OTDR est grande, et la période de largeur d'impulsion est généralement exprimée en ns.

3. Plage de mesure (Plage) :

La plage de mesure de l'OTDR fait référence à la distance maximale sur laquelle l'OTDR acquiert un échantillonnage de données.La sélection de ce paramètre détermine la résolution d'échantillonnage.La plage de mesure optimale se situe entre 1,5 et 2 fois la longueur de la fibre à mesurer.

4. Durée moyenne :

Le signal lumineux rétrodiffusé étant extrêmement faible, une moyenne statistique est généralement utilisée pour améliorer le rapport signal/bruit.Plus le temps de calcul de la moyenne est long, plus le rapport signal/bruit est élevé.Par exemple, une acquisition de 3 minutes sera 0,8 dB plus dynamique qu'une acquisition de 1 minute.Cependant, un temps d'acquisition supérieur à 10 minutes n'améliore pas significativement le rapport signal sur bruit.Généralement, la durée moyenne ne dépasse pas 3 minutes.

5. Paramètres de la fibre optique :

Le réglage des paramètres de la fibre comprend le réglage de l'indice de réfraction, du coefficient de rétrodiffusion et du coefficient de rétrodiffusion eta.Le paramètre d'indice de réfraction est lié à la mesure de distance et le coefficient de rétrodiffusion affecte les résultats de mesure de la réflexion et de la perte de réflexion.Ces deux paramètres sont généralement donnés par le fabricant de la fibre.

Une fois les paramètres définis, l'OTDR peut envoyer des impulsions lumineuses et recevoir la lumière diffusée et réfléchie par la liaison à fibre optique, échantillonner la sortie du photodétecteur et obtenir la courbe OTDR.En analysant la courbe, vous pouvez comprendre la qualité de la fibre.Il y a quelques mises en garde auxquelles il faut prêter attention.1) Jugement simple de la qualité de la fibre optique.Dans des circonstances normales, la pente du corps principal de la courbe de lumière (un ou plusieurs câbles optiques) testée par OTDR est fondamentalement la même.Si la pente d'une certaine section est grande, cela indique que l'atténuation de cette section est grande ;si le corps principal de la courbe n'est pas des formes régulières, de grandes fluctuations de pente, des courbures ou des arcs indiquent que la qualité de la fibre optique s'est sérieusement détériorée et ne répond pas aux exigences de communication.2) Sélection de longueur d'onde et tests simples et bidirectionnels, la distance de test de longueur d'onde de 550 est plus grande, la fibre de 1550 nm est plus sensible à la flexion que la fibre de 1310 nm, 1550 nm a une atténuation par unité de longueur plus faible que 1310 nm et 1310 nm a un épissage ou une perte de connecteur plus élevée que 1550 nm.Lors des travaux réels de maintenance des câbles optiques, les deux longueurs d'onde sont généralement testées et comparées.Pour les phénomènes de gain positif et les lignes de distance, une analyse et un calcul de test bidirectionnels doivent être effectués pour obtenir de bonnes conclusions de test.3) Nettoyez le fibre optique connecteurs.Avant de connecter le raccord de fibre optique à l'OTDR, il doit être soigneusement nettoyé, y compris le connecteur de sortie de l'OTDR et le raccord à tester.Dans le cas contraire, la perte d'insertion sera trop importante, la mesure ne sera pas fiable, la courbe sera trop bruitée et la mesure pourrait même devenir impossible.Cela peut également endommager l'OTDR.Évitez d'utiliser des produits de nettoyage ou des fluides correspondant à l'indice de réfraction autres que l'alcool, car ils peuvent dissoudre l'adhésif à l'intérieur du connecteur de fibre optique.
