Meilleures pratiques pour les tests PON de nouvelle génération

Le haut débit Gigabit devient essentiel, et les services commerciaux et les petites stations de base 5G ont apporté quelques opportunités. Dans ce cas, les opérateurs ont commencé à envisager d’adopter le dispositif PON de nouvelle génération pour mettre à niveau leur infrastructure de fibre optique existante. Cet article explorera quels opérateurs doivent comprendre quelles connaissances pour garantir que leur infrastructure peut prendre en charge cette migration.

Parmi les réseaux FTTH existants, il existe généralement une ligne d'alimentation en fibre (appelée F1) depuis l'extrémité (CO). Cette liaison fait parfois 30 kilomètres de long. La fibre optique fournit un signal au dispositif optique, et ce dernier fournit généralement un signal pour 32 fibres optiques, et chaque fibre optique est connectée à une famille d'utilisateurs différente. Ces fibres optiques sont appelées fibres F2.

Figure 1 : Technologie de réseau PON typique

Qu’il s’agisse du réseau PON de nouvelle génération, du réseau FTTH traditionnel ou à faible débit, le premier type de problèmes majeurs de fibre optique rencontrés sur les lieux concerne les connecteurs sales ou endommagés. Les connecteurs polluants peuvent provoquer des pertes ou des réflexions, la qualité du connecteur est donc cruciale. Le deuxième type de problèmes principaux comprend les problèmes physiques existant dans la fibre elle-même, tels que les contraintes exercées sur la fibre (telles que les attaches en fibre et le tube en fibre).

Pliage et torsion, etc.). Pour faciliter les discussions, nous prêtons principalement attention aux défis et aux solutions rencontrés par PON et la prochaine génération de PON.

PON Pfleur Meter Iintroduction

Il existe deux fonctionnalités depuis le domicile de l'utilisateur (Optical Network Terminal, ONT), ce qui rend la mesure et la vérification plus compliquées :

1. Lors de la phase d'installation, ONT est généralement en mode Keep-Alive et envoie un signal court et soudain, ce qui signifie que la transmission de la direction amont n'est pas continue. Par conséquent, le wattmètre standard ne peut pas mesurer la puissance du signal provenant de l’ONT.

2. ONT sera transmis en amont uniquement lors de la réception des signaux du CO (terminal de ligne optique, OLT). Pour mesurer la puissance du signal dans les deux directions, ONT doit recevoir suffisamment de puissance et l'envoyer correctement. Les wattmètres conventionnels (non passants) ne peuvent pas mesurer la puissance du signal provenant de l'ONT car ils ne reçoivent plus de signaux en aval de l'OLT, ils n'enverront donc pas de signaux.

Pour ces raisons, au début du 21e siècle, l'industrie des tests et des mesures a développé un wattmètre spécifique au PON, capable de mesurer le signal d'urgence (c'est-à-dire un réglage fin, capable de détecter le mode de transmission spécifique du signal d'urgence de la technologie PON existante). ). Il y aura donc deux connexions sur l'appareil. Insérez la synchronisation de puissance PON dans le réseau, la plupart des signaux continueront à passer, de sorte que le réseau puisse toujours fonctionner, mais certains signaux seront filtrés pour la mesure de puissance. Étant donné que la transmission est bidirectionnelle (de C à la transmission en mode continu de l'utilisateur et à la transmission des urgences des utilisateurs au CO), un tel wattmètre PON peut mesurer le réglage correct de la lumière interne et du filtrage tout en étant mesuré en même temps. La puissance du signal dans les deux directions (voir Figure 2).

Figure 2 : wattmètre PON

Dans le GPON traditionnel, c'est très simple, car il n'y a qu'une seule longueur d'onde (1 310 nm) provenant de l'utilisateur, une longueur d'onde (1 490 nm) provenant de l'OLT, et parfois deux (longueur d'onde augmentée de 1 550 nm pour la RF). Par conséquent, le filtrage de longueur d’onde n’est pas nécessaire dans le sens de la liaison montante, et le sens de la liaison descendante est rarement nécessaire pour séparer les deux longueurs d’onde.

La prochaine génération de PON présente de nombreux avantages, tels que la bande passante et le niveau de lumière, mais cela peut également devenir plus compliqué car elle peut augmenter la longueur d'onde dans le sens ascendant et descendant (voir Figure 3).

Tableau 1 : Comparaison des paramètres PON traditionnels, actuels et de nouvelle génération

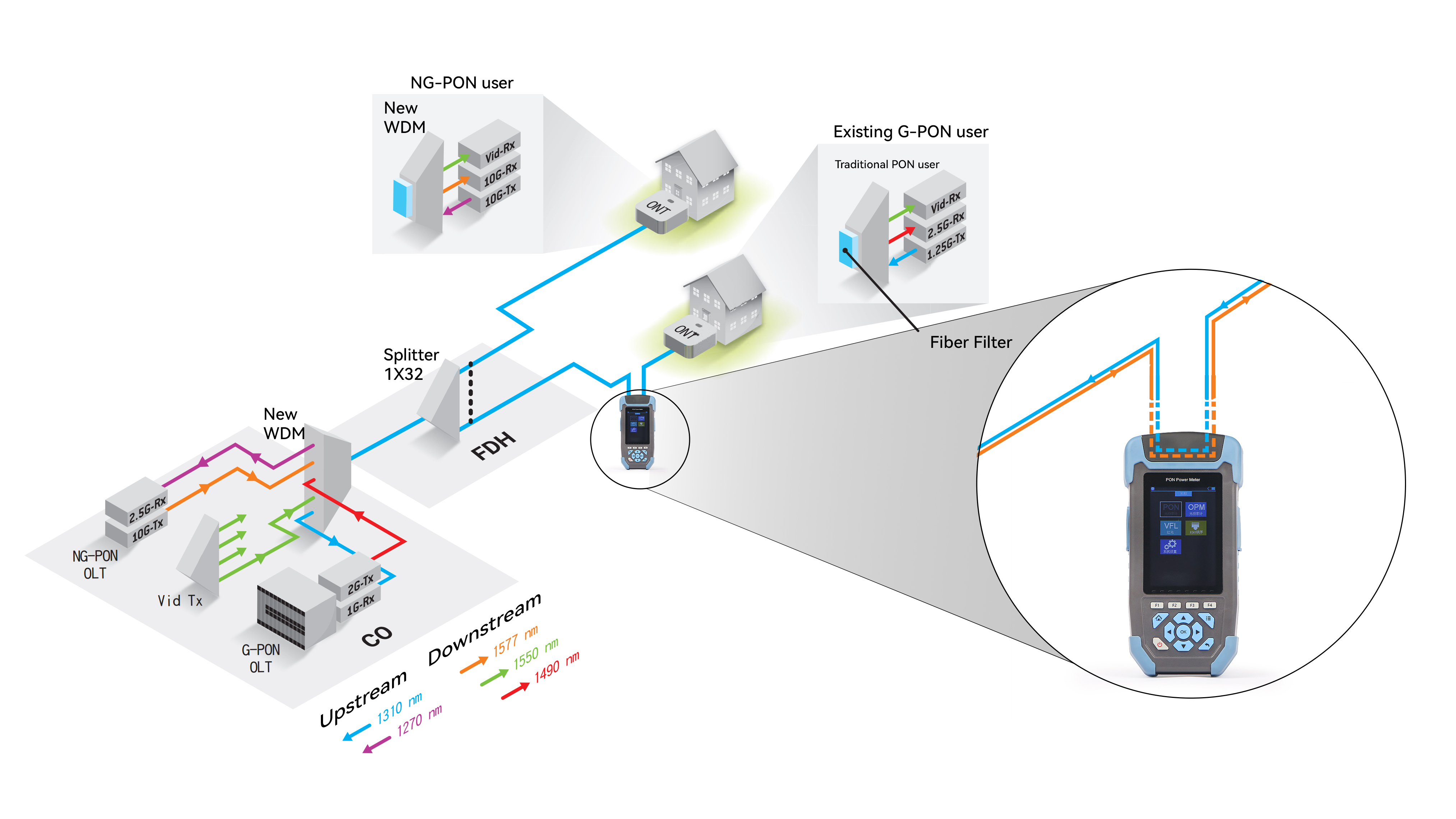

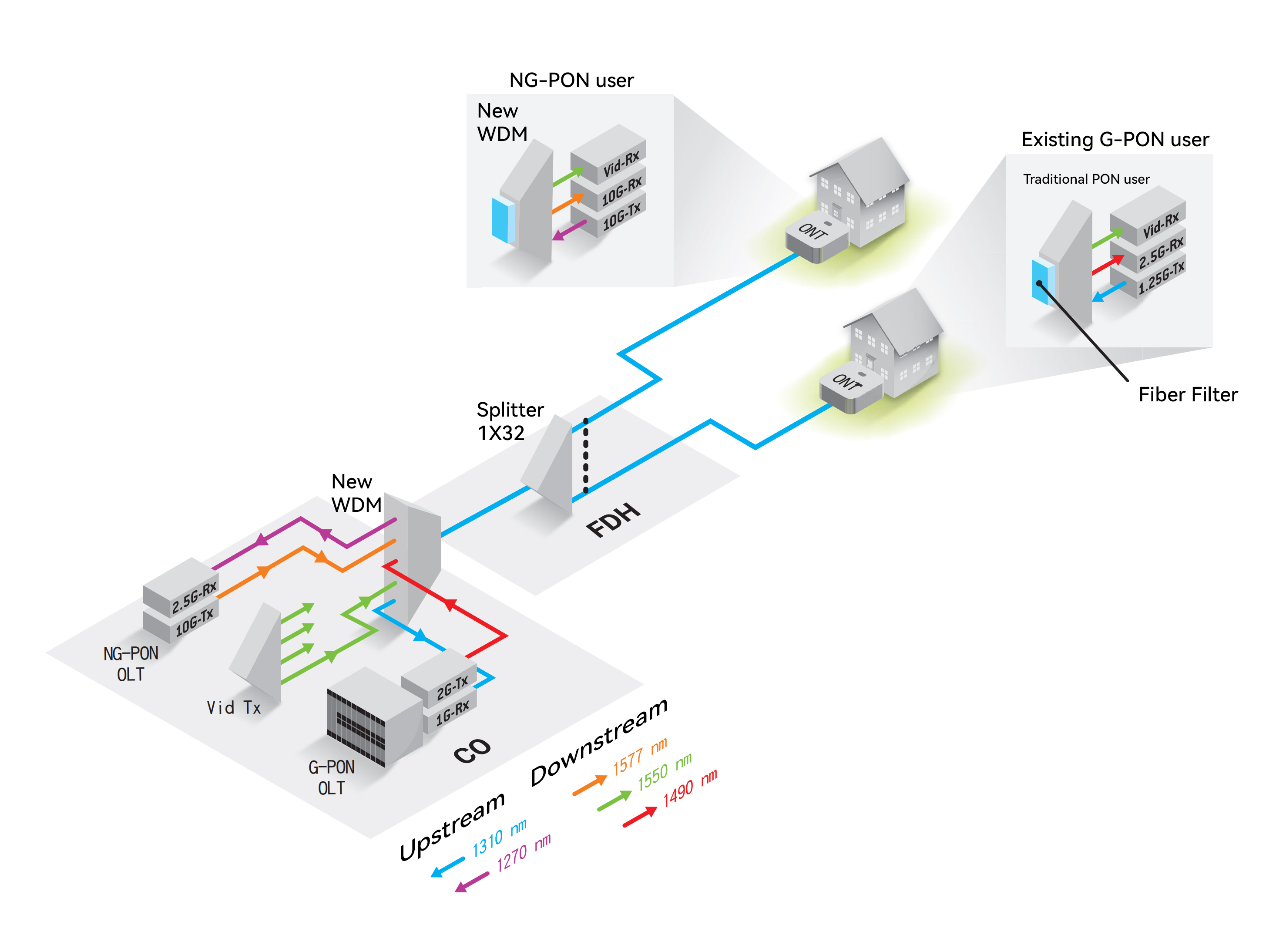

Figure 3 : Détails du PON traditionnel, actuel et de nouvelle génération

La fonction de filtrage de longueur d'onde fournie par le Pon Power Meter standard est très limitée. Dans ce cas, si la longueur d'onde ou le signal du wattmètre atteint dépasse

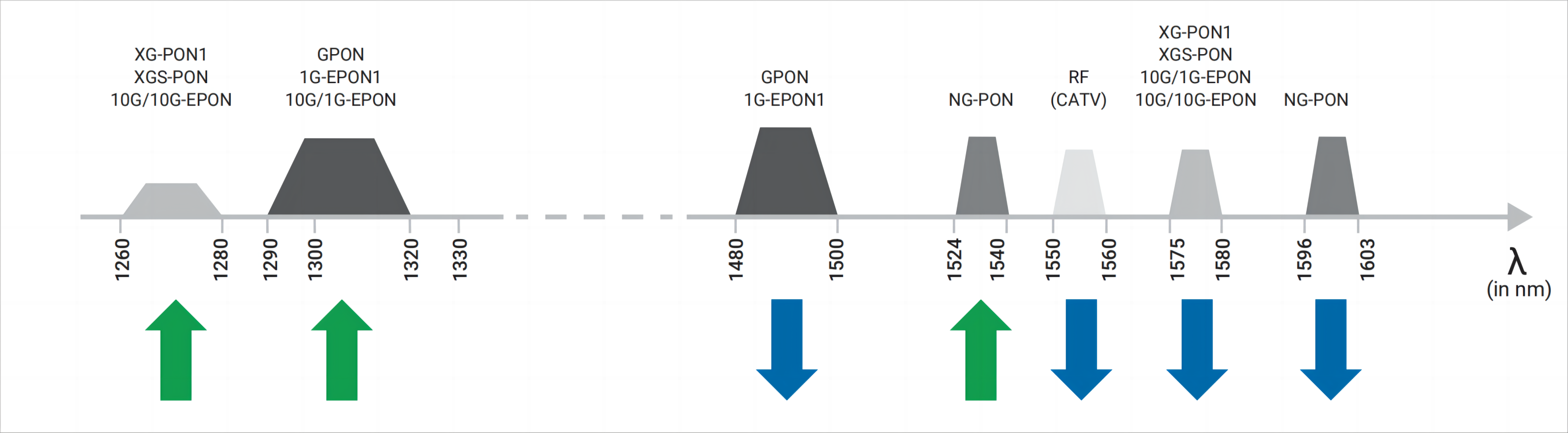

Dans l'un, que ce soit dans le sens ascendant ou descendant, cette puissance mesure la somme de leur puissance - l'utilisateur ne peut pas savoir si l'une ou l'autre longueur d'onde fonctionne normalement, il est donc impossible de déterminer si le service est normal. Chaque technologie possède son propre ensemble de longueurs d'onde de liaison montante et descendante (voir Figure 3). Cependant, étant donné qu'une variété de technologies peuvent coexister en même temps, un outil de test qui doit distinguer toutes ces longueurs d'onde et technologies nécessite désormais des outils capables de détecter plusieurs urgences et de fournir une fonction de traversée.

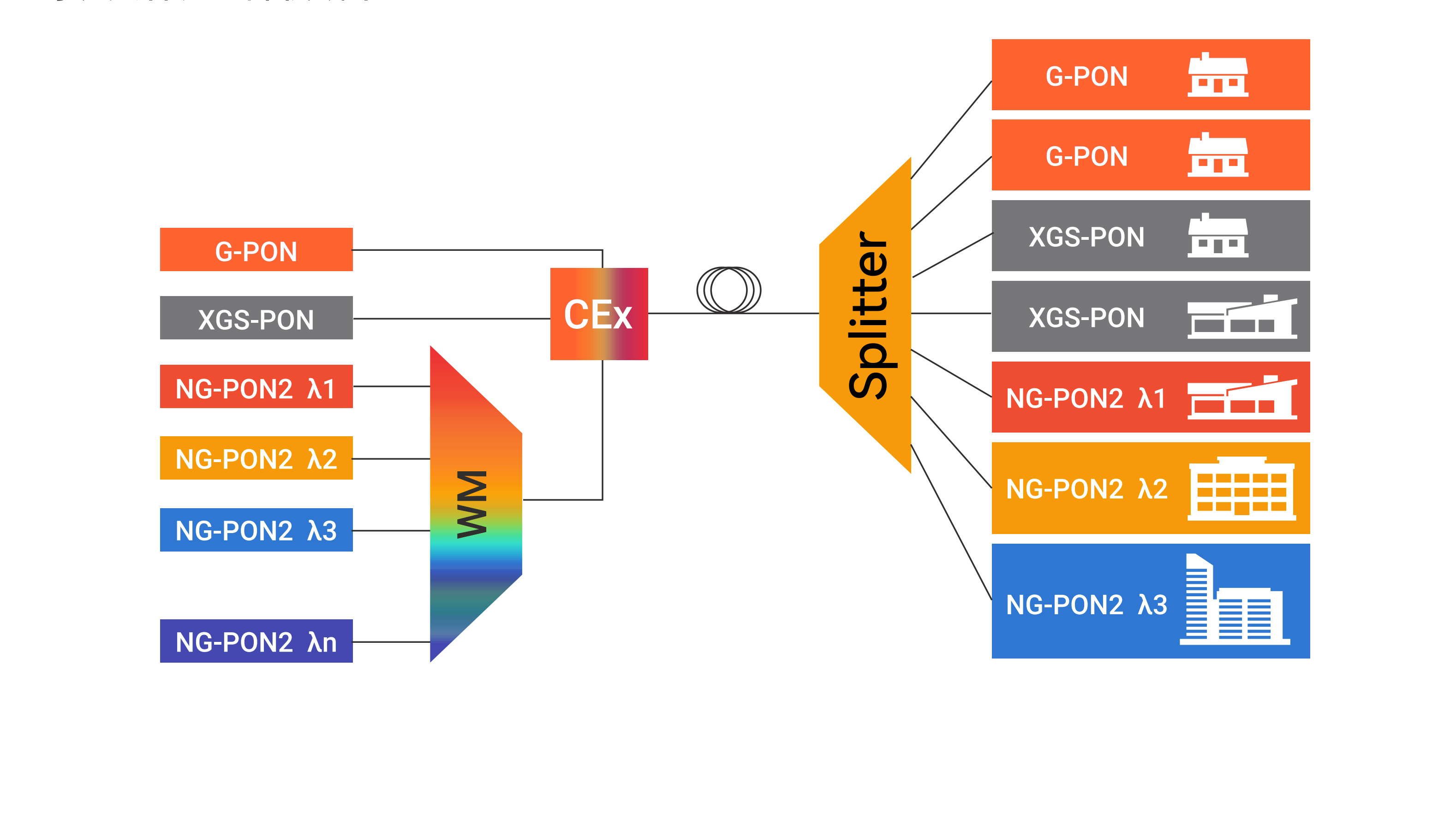

De plus, la technologie PON de nouvelle génération NG-PON2 possède sa bande spécifique, qui utilisera la bande passante pour envoyer plusieurs signaux étroitement liés à la longueur d'onde (voir Figure 4). C'est ce qu'on appelle PON (WDM-PON) qui est réutilisé dans une bande de transmission très étroite. Ce processus peut augmenter considérablement la longueur d’onde de la direction descendante. De même, il est nécessaire de mesurer chaque longueur d'onde avec un coût plus raisonnable pour les opérateurs. Étant donné que le déploiement FTTH ne nécessite pas d’analyseur de signaux lumineux (OSA) complet, il peut être plus facile de réduire les coûts.

Figure 4 : La technologie PON de nouvelle génération NG-PON2 utilise la bande passante pour envoyer plusieurs signaux étroitement liés à la longueur d'onde

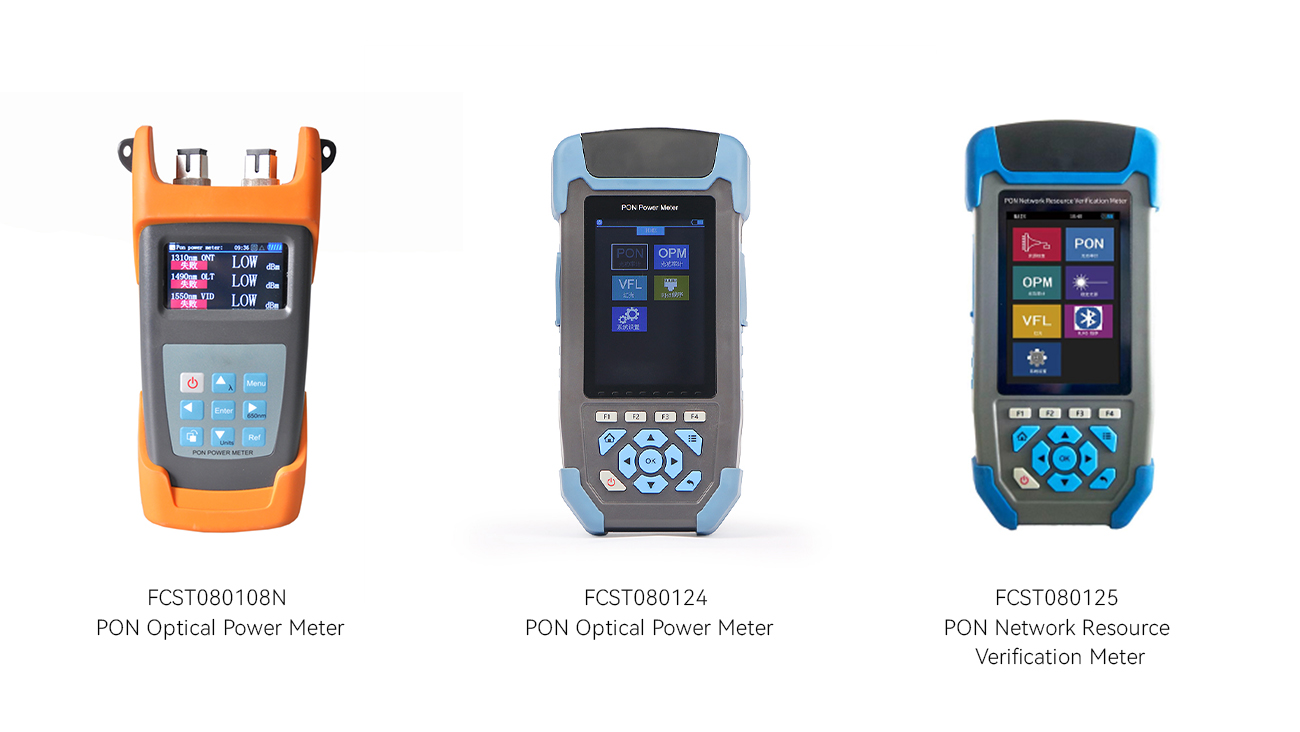

Par rapport à la technologie PON existante, la technologie PON de nouvelle génération constitue sans aucun doute un progrès utile, car elle offre une bande passante plus élevée et prend en charge davantage de clients. Dans la phase d'activation, pour garantir le bon test, vous devez optimiser le Compteur de puissance Pon optimisé pour la prochaine génération, comme FCST080108N Compteur de puissance optique PON, FCST080124 Compteur de puissance optique PON, FCST080125 Pon Network Resource Verification Me TER pour éviter une panne accidentelle et un coût élevé après Obdoic.
