Manuel d'installation de la fermeture de distribution de tubes

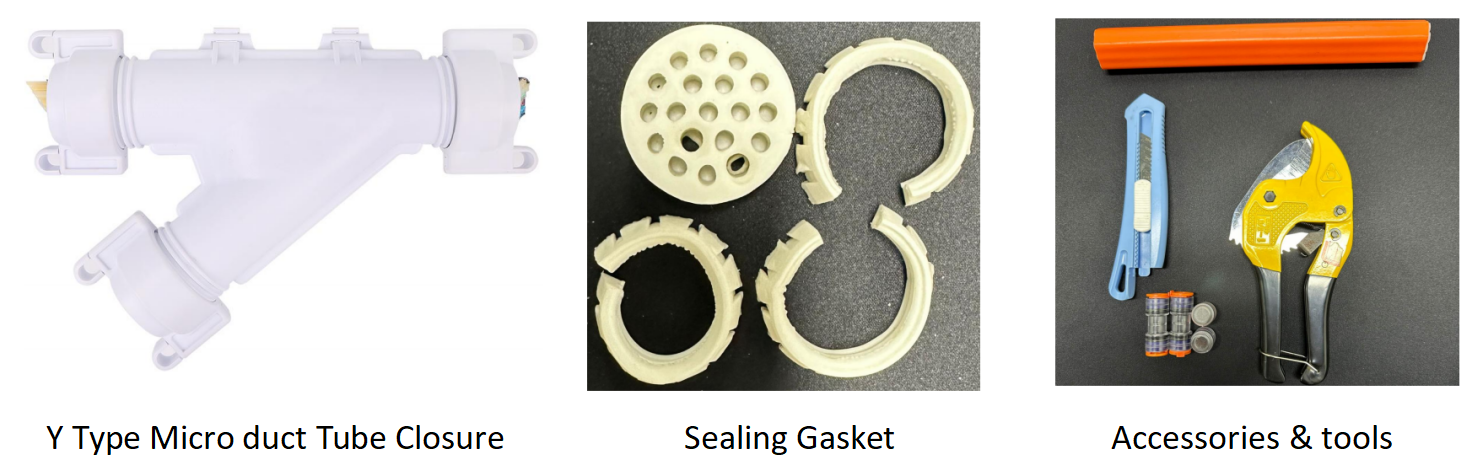

T ube D istribution C losure (TDC) est un dispositif utilisé dans les applications de télécommunications et de réseaux pour gérer et distribuer les câbles à fibres optiques . Il est conçu pour héberger et organiser plusieurs câbles à fibres optiques et fournir une connexion sécurisée et fiable entre eux , qui sont largement utilisés dans les systèmes de microconduits. Selon le scénario d'utilisation, il peut être divisé en deux types : intérieur et extérieur. Selon la forme du produit, il peut être divisé en type Y, type I, type H, etc. Ci-dessous, nous prenons la fermeture de dérivation de micro-conduit intérieure de type Y comme exemple pour démontrer l'installation.

Étapes d'installation

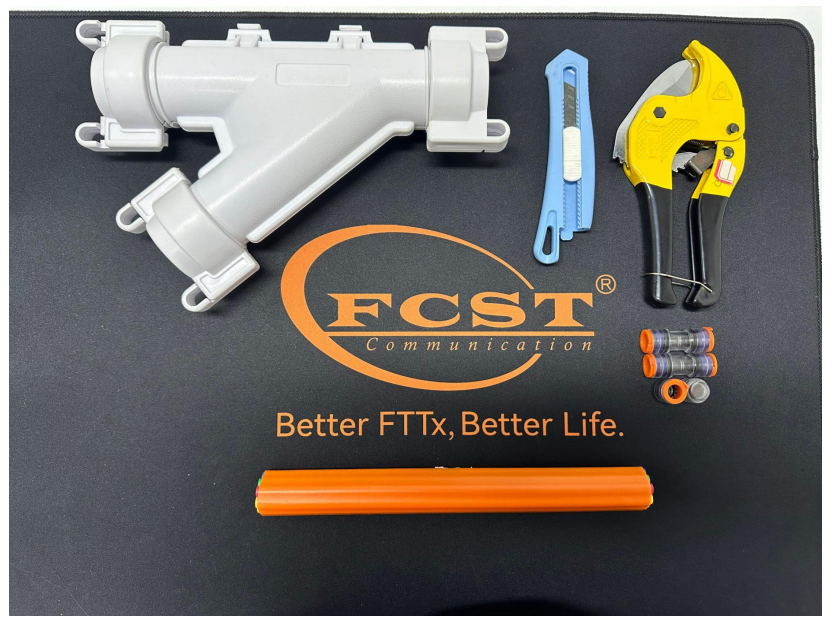

1.Avant commencer à installer le système de fermeture de distribution de tubes, vous de devez préparer le faisceau de tubes en PEHD , le coupleur droit de microduct , les embouts de microduct , le coupe- conduit à cliquet et le couteau utilitaire .

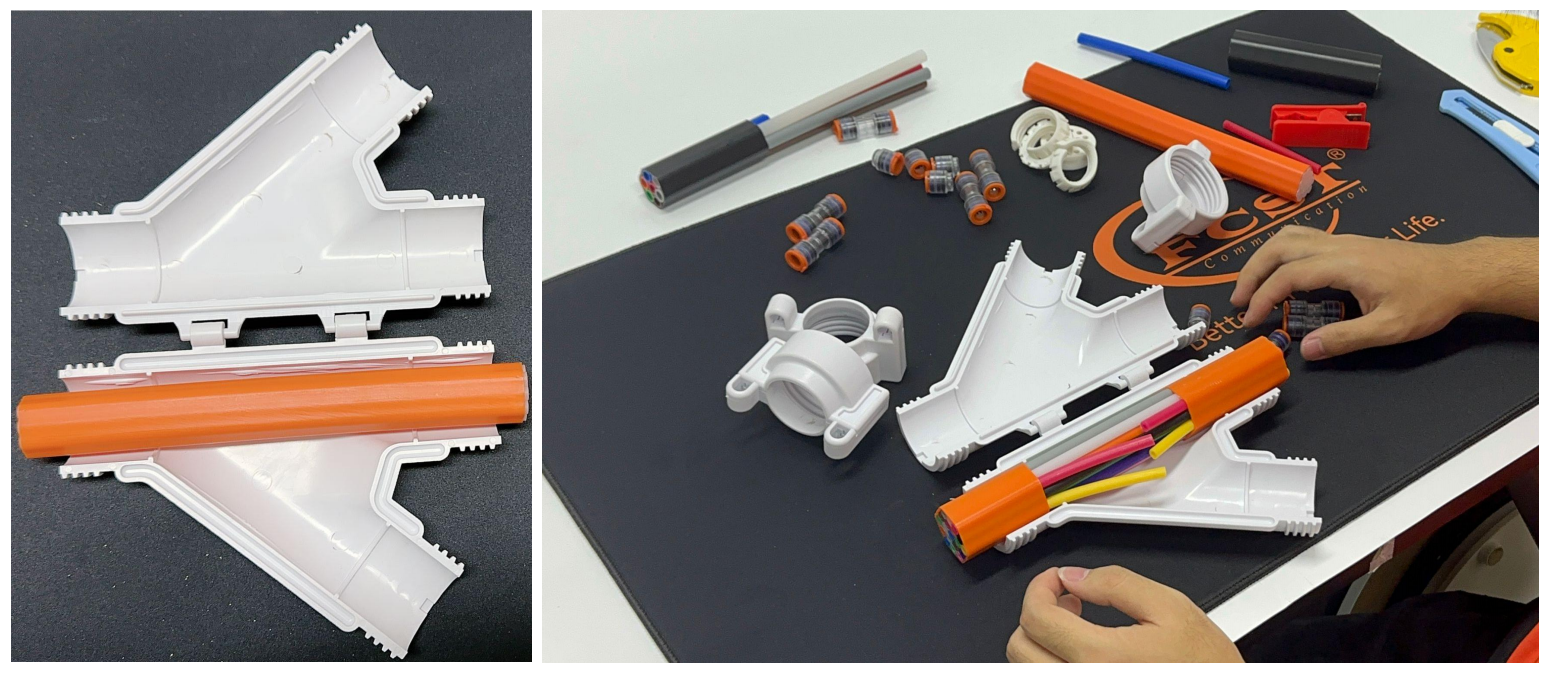

2. Dévissez d'abord les trois capuchons de verrouillage, ouvrez le boîtier, retirez les accessoires, placez le tuyau de conduit télécom dans la rainure du tube et sélectionnez la longueur de dénudage appropriée en fonction des besoins réels. La fermeture des joints de micro-conduit intérieurs peut ramifier jusqu'à 19 trous de tubes de 5/3,5 mm.

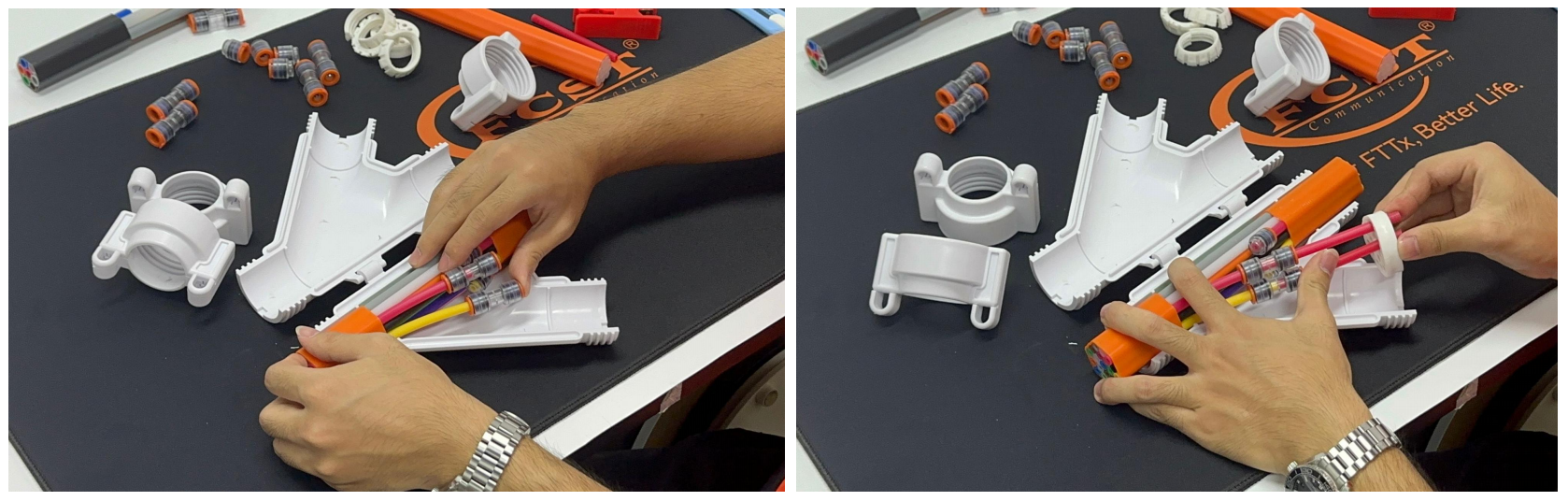

3.Utilisez un couteau tout usage pour décoller la gaine extérieure du conduit en PEHD . Utilisez un coupe - conduit à cliquet pour couper le sous-tube en branchement en fonction des exigences d'utilisation réelles , puis branchez le joint du micro-conduit et utilisez le connecteur droit du micro-conduit pour vous connecter au sous-tube externe.

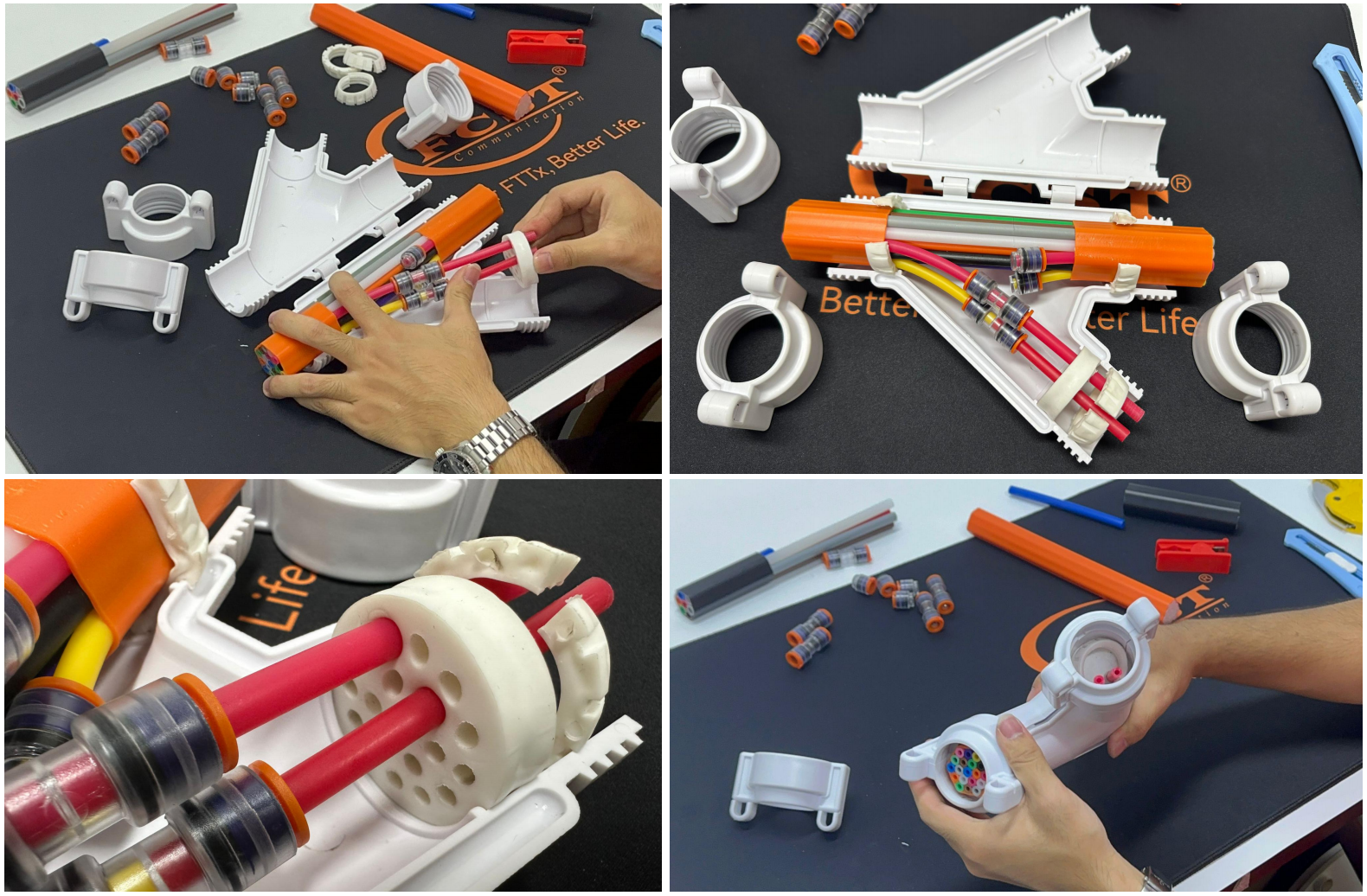

4.Placez les joints d'étanchéité sur les trois ouvertures de sortie, fixez le microtube, couvrez le boîtier et vissez les trois capuchons de verrouillage. L' installation de la fermeture des câbles en micro conduit est terminée. Comme le montre la figure ci-dessous.
