Aujourd'hui, les câbles à fibre optique dans les centres de données et les centres d'information sont présents partout, la quasi-totalité de l'épine dorsale du réseau étant dominée par la fibre. Lorsque nous nous réjouissons de l’augmentation de la vitesse du réseau, nous devons faire face aux pannes de fibre optique de toutes sortes qui l’accompagnent. Cette expérience ne concerne pas seulement le nouveau réseau, mais également le processus de rénovation et de mise à niveau du réseau. L'objectif principal des tests de fibre optique est de garantir la qualité de la connexion du système, de réduire les facteurs de défaillance et de déterminer le point de défaillance de la fibre lorsque la défaillance se produit. . Habituellement, nous utilisons dans la construction et les tests spécifiques des câbles à fibre optique des méthodes de test : tests de connectivité, tests de perte de puissance optique, tests de puissance de l'émetteur-récepteur et tests de perte par réflexion..
1.Test de connectivité
La connectivité optique du système à fibre optique indique la capacité du système à fibre optique à transmettre la puissance optique. La connectivité optique d'un système à fibre optique est une exigence de base pour un système à fibre optique, c'est pourquoi tester la connectivité optique d'un système à fibre optique est l'un des tests de base. En connectant une source de lumière à une extrémité du système à fibre optique et un wattmètre optique à l'autre extrémité, la connectivité optique du système à fibre optique peut être déterminée par la puissance optique de sortie détectée. Lorsque le rapport entre la puissance optique mesurée à l'extrémité de sortie et la puissance optique d'entrée réelle à l'extrémité d'entrée est inférieur à une certaine valeur, la liaison est considérée comme optiquement déconnectée. Test de connectivité optique, choisissez généralement un laser rouge ou une autre lumière visible comme source de lumière de test, l'extrémité de la fibre pour surveiller le rendement lumineux. S'il y a une rupture ou une autre discontinuité dans la fibre, la puissance optique à la sortie de la fibre diminuera ou il n'y aura plus de sortie lumineuse du tout.
2.Test de perte de puissance optique
La perte de puissance optique, terme couramment utilisé dans le domaine de la fibre optique, représente l'atténuation d'une liaison par fibre optique. L'atténuation est un paramètre de transmission important des liaisons à fibre optique et se mesure en décibels (dB). Lorsqu'un signal optique se propage dans une fibre optique , il joue un rôle déterminant dans l'évaluation de la qualité de la fibre et la détermination de la distance de relais du système de fibre optique. Lorsque le signal optique se propage dans la fibre optique, la puissance optique moyenne diminue de façon exponentielle sur la longueur de la fibre. Dans un câble réseau à fibre optique, plus l'atténuation existe entre l'extrémité émettrice et l'extrémité réceptrice, plus la distance maximale pouvant être transmise entre les deux est courte. L'atténuation affecte négativement tous les types de systèmes câblés en termes de vitesse et de distance de transmission, mais la transmission par fibre optique est particulièrement sensible à l'atténuation car il n'y a pas de problèmes de diaphonie, EMI, RFI, etc. dans la transmission par fibre optique.
La méthode consiste à utiliser un testeur de puissance de fibre optique et une source de lumière , la première source de lumière et un testeur de puissance optique directement connectés pour mesurer la valeur de gain du signal, puis à utiliser la source de lumière et le testeur de puissance optique pour tester la fibre réelle aux deux extrémités, tester la valeur de puissance de référence de bout en bout, la différence entre les deux est la valeur réelle de perte de bout en bout.
3.Test de puissance de l'émetteur-récepteur
Le test de puissance de l'émetteur-récepteur est plus adapté à celui déjà construit et mis en service, la distance de transmission est relativement longue. L'équipement nécessaire est principalement un testeur de puissance à fibre optique et une section de câble de démarrage. Tout d'abord, la fibre à tester à l'extrémité d'envoi sera retirée, remplacée par des câbles de démarrage, des câbles de démarrage à une extrémité de l'émetteur d'origine, l'autre extrémité du testeur de puissance de fibre optique, à ce moment peut être mesuré à l'extrémité d'envoi de la valeur de la puissance optique ; à l'extrémité de réception, les câbles de démarrage pour remplacer les câbles de démarrage d'origine, reliant le testeur de puissance optique, peuvent être mesurés à l'extrémité de réception de la valeur de la puissance optique, ; la différence entre les deux qui est la ligne de fibre optique générée par la perte.
4. Test de perte de réflexion
Le test de perte de lancement est un moyen très efficace de maintenance des lignes de fibre optique. La méthode est également l'acceptation actuelle de l'ingénierie, des tests et de la localisation des défauts des câbles à fibre optique en utilisant la méthode la plus courante et la plus fiable. Cette méthode utilise un réflectomètre optique dans le domaine temporel (OTDR, OpticalTime Domain Reflectometer) pour terminer le travail de test. Performances du réflectomètre OpticalTime Domain (OTDR) en fonction de la perte et de la distance de la fibre, selon le principe de diffusion vers l'arrière de la production de lumière, l'utilisation de la propagation de la lumière dans la fibre optique générée par diffusion vers l'arrière de la lumière pour obtenir l'atténuation des informations peut être utilisée pour mesurer l'atténuation de la fibre, la perte du connecteur, l'emplacement des défauts de la fibre optique et la compréhension de la fibre sur toute la longueur de la distribution de la perte, etc. L'OTDR uniquement jusqu'à l'extrémité de la fibre optique peut être mesuré par la perte de la fibre optique. La ligne de trace OTDR donne l'emplacement et l'ampleur de la valeur d'atténuation du système, comme l'emplacement de tout connecteur, point d'épissure, déformation de la fibre ou rupture de fibre, ainsi que l'ampleur de la perte. Avec l'OTDR, les techniciens peuvent voir le profil complet du système, identifier et mesurer les étendues de fibres, les épissures et les connecteurs.

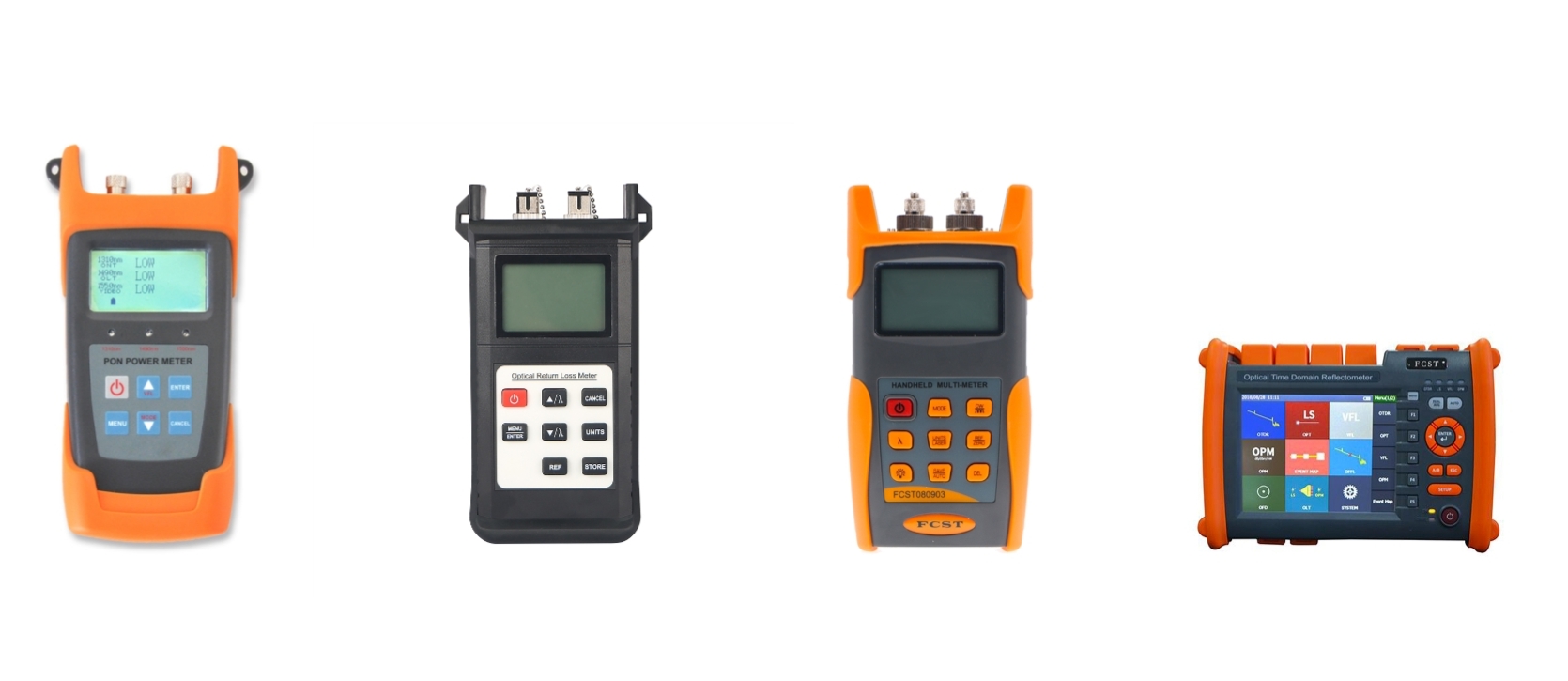

Compteur de puissance optique, testeur de perte de retour, multimètre optique OTDR
Ce qui précède présente plusieurs méthodes courantes de test des câbles à fibres optiques, mais dans la pratique, la situation sera différente, nous devons également être flexibles en fonction de la situation réelle sur place pour utiliser une variété de méthodes afin d'obtenir une combinaison de théorie et de pratique.
