Méthodes d’enroulement de fibre optique après épissage

L’enroulement de fibres est à la fois une technologie et un art. La méthode scientifique d'enroulement des fibres peut rendre la disposition des fibres raisonnable et éliminer la rupture des fibres causée par l'extrusion. Les fibres optiques sont fragiles. Des angles de courbure excessifs endommageront, voire briseront les fibres optiques, provoquant une interruption de la communication. Le raccordement des fibres optiques doit passer par plusieurs fermeture d'épissure de fibre.

Une fois que les ingénieurs en communication ont terminé l'épissage des fibres optiques dans le boîtier d'épissure de fibres, ils doivent enrouler les fibres optiques une par une afin qu'elles ne puissent pas avoir d'angles de courbure excessifs qui affecteraient la normale. télécommunication. Ils nécessitent également que les fibres optiques soient belles et bien rangées pour faciliter la maintenance future. Par conséquent, il est nécessaire d’éviter l’enroulement des fibres en nid d’oiseau ; Bien enrouler la fibre est un travail minutieux qui demande une grande patience et ne permet aucune négligence. Avant l'enroulement de la fibre, le câble optique et la queue de cochon doivent être prétraités, et le câble optique et la queue de cochon doivent être ouverts en premier. L'étape clé est de calculer la longueur réservée puis épisser la fibre optique. Le taux de réussite de l'épissage des fibres optiques est très important, car une fois l'épissage échoué, il doit être répété, ce qui entraîne des longueurs réservées inégales et rend l'ensemble du disque insatisfaisant. La méthode scientifique d'enroulement de fibre peut rendre la disposition de la fibre optique raisonnable, avec une faible perte supplémentaire, et résister à l'épreuve du temps et aux environnements difficiles.

Règles Fou fibre enroulée

La règle est d'enrouler la fibre une fois après chaque épissure et thermorétraction d'une ou plusieurs fibres optiques en fmanchon en fibre optique ou fibres optiques dans un câble optique à direction de dérivation.

Avantages : Il évite la confusion des fibres optiques entre le manchon de protection des fibres ou entre les différents câbles optiques de dérivation, ce qui le rend raisonnablement disposé, facile à disquer et à démonter, et plus facile à entretenir à l'avenir.

Méthodes Of Cgraissage Optique Fibérique

1) D'abord le milieu, puis les deux côtés, c'est-à-dire placer d'abord les manchons thermorétractés un par un dans la rainure de fixation, puis traiter les fibres restantes des deux côtés. Cela aidera à protéger les joints de fibre optique et à éviter d'éventuels dommages causés par l'enroulement de la fibre. Cette méthode est couramment utilisée lorsque le réservé plateau d'épissure de fibres l'espace de fermeture de l'épissure de fibre optique est petit et la fibre optique est difficile à enrouler et à fixer.

2) Commencez à enrouler la fibre à partir d'une extrémité, c'est-à-dire enroulez la fibre d'un côté, fixez le tube thermorétractable, puis traitez la fibre restante de l'autre côté. La position de placement efficace peut être sélectionnée de manière flexible en fonction de la longueur de la fibre restante d'un côté, ce qui est pratique et rapide, et peut éviter les courbures brusques et les petits cercles.

3) Pour faire face à des situations particulières, par exemple lorsque des fibres optiques individuelles sont trop longues ou trop courtes, elles peuvent être enroulées séparément à leur extrémité. S'il dispose de dispositifs optiques spéciaux, il peut être manipulé séparément. S'il est partagé avec une fibre optique ordinaire, il doit être placé légèrement sur la fibre optique ordinaire et un tampon doit être ajouté entre les deux pour éviter la rupture de la fibre causée par l'extrusion. Et le natte des dispositifs optiques spéciaux ne devrait pas être trop long.

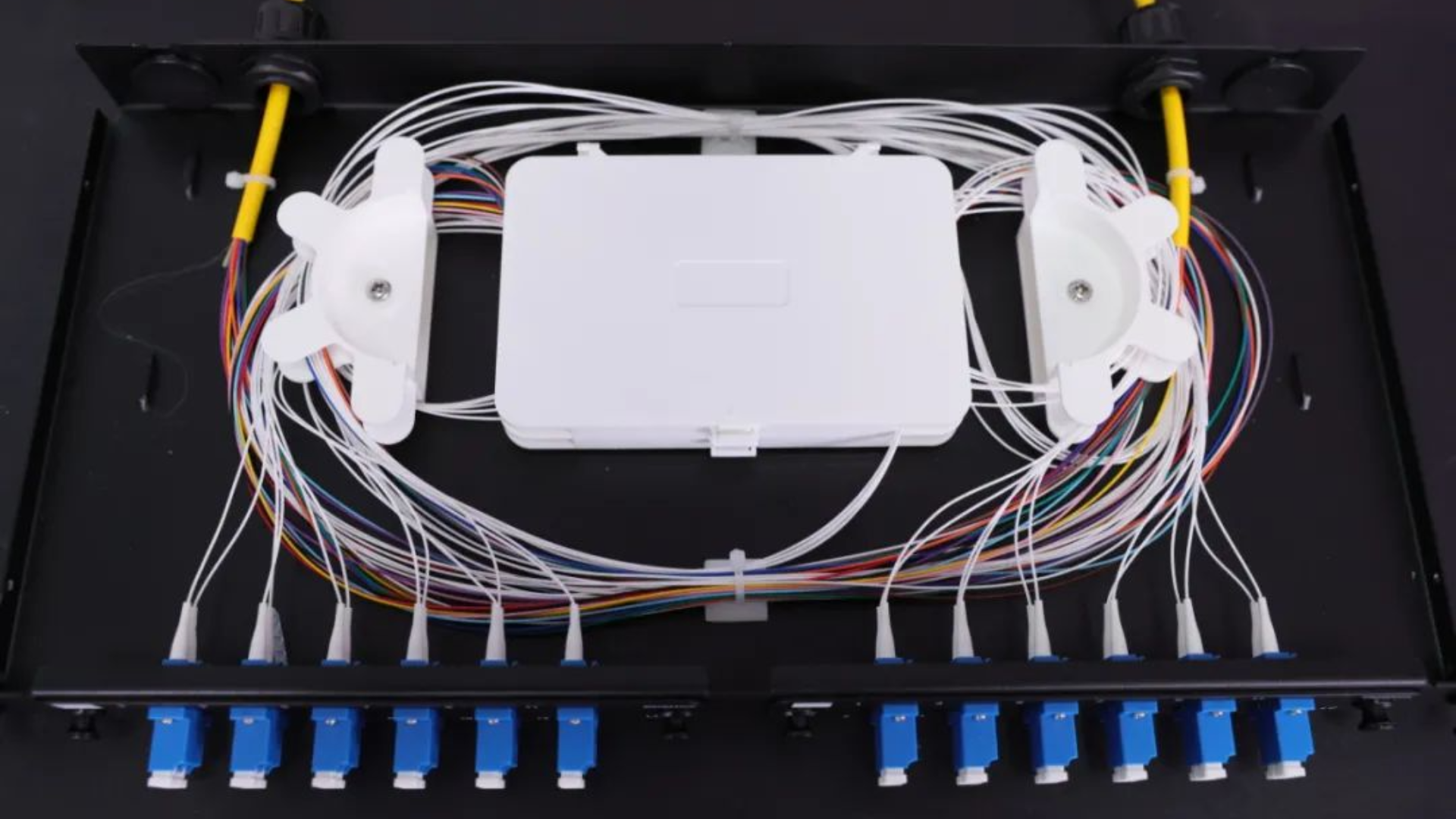

4) Selon la situation réelle, une variété de disques à fibres graphiques sont utilisés. Selon la longueur de la fibre restante et la taille de l'espace de fermeture réservé, enroulez-la naturellement et ne la tirez pas trop fort.

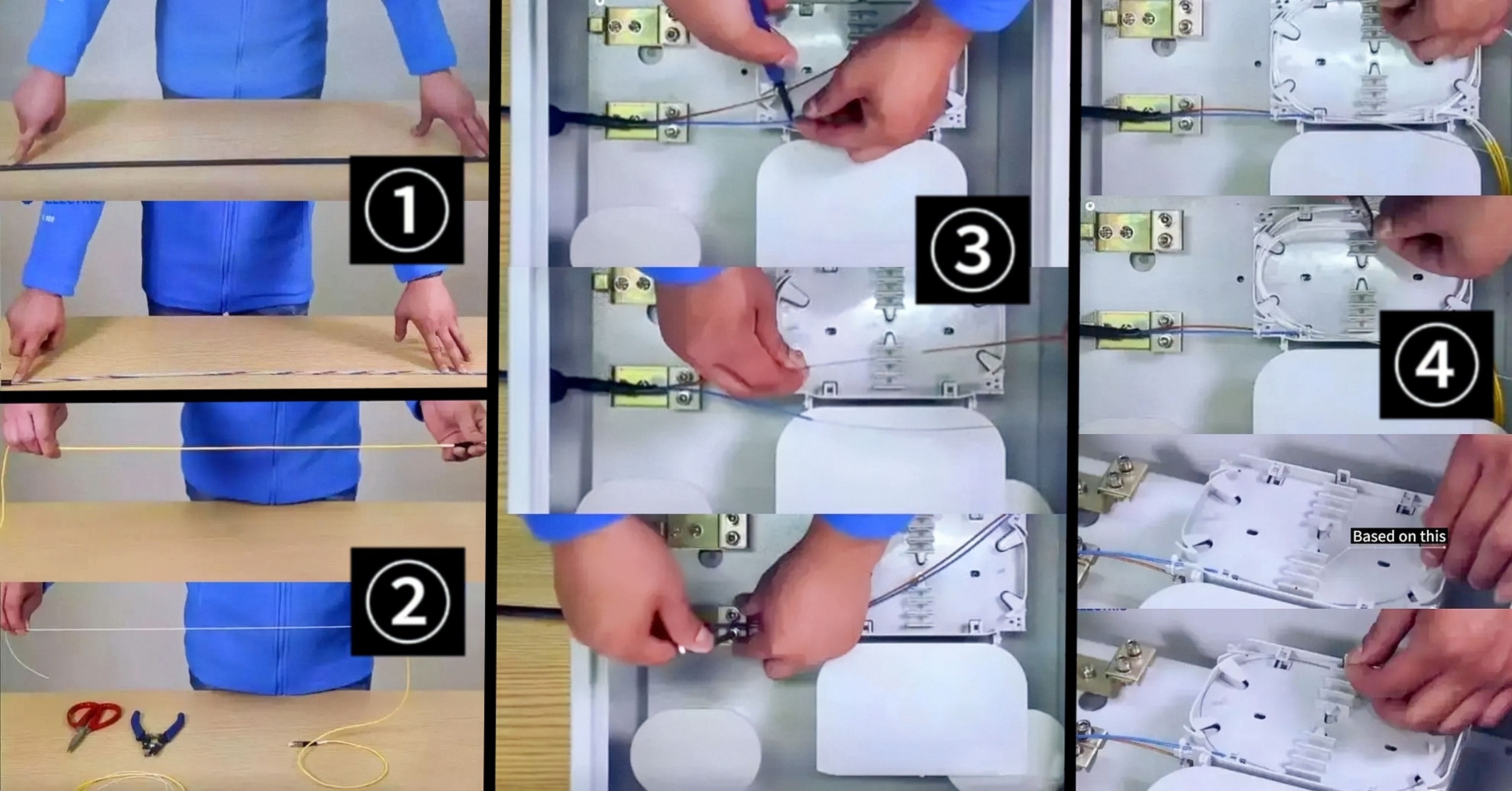

Enroulé Fibérique Eexemple

①Prétraitement du câble optique, la longueur du dénudage du câble optique est de 60 à 100 cm et 4 cm sont réservés au noyau renforcé.

②Prétraitement en queue de cochon, longueur de dénudage 60-100 cm, ou selon les conditions du boîte de distribution optique& répartiteur optique.

③Fixez la fibre optique et la partie centrale renforcée de la fibre optique ; décoller le tube du faisceau en laissant 2 cm entre la partie dénudeuse et le lien et le point fixe ; utilisez de l'alcool pour essuyer l'huile de silicone, fixez le tube du faisceau et ne le serrez pas excessivement.

④Nombre impair de bobines. Prenons l'exemple de 3 tours et utilisez des tours impairs. Réservez la moitié des tours impairs des deux côtés, réservez 1,5 tours et coupez l'excédent de fibre. Pré-enroulez les tresses en réservant la moitié des tours impairs. Réservez la queue de cochon et coupez l'excédent de queue de cochon.
