Méthode de placement du câble aérien à fibre optique

Il existe actuellement deux méthodes pour placer les câbles aériens à fibres optiques : l'une est la poulie fixe Méthode de traction, y compris la méthode de traction artificielle et la méthode de traction mécanique ; l'autre est la méthode de libération mobile du disque par câble.

Une méthode de traction à poulie fixe
Câble à fibre optique suspendu sur étagère, le premier montage à poser sur le disque du câble à fibre optique, en entrée et en sortie des deux pôles fixés sur le déclencheur du câble avec une grande poulie. Chaque poteau est placé dans la ligne de suspension, tous les 10 à 20 m, accroche une petite poulie (poulie de guidage) et sera porté dans la corde de traction de la petite poulie. Ensuite, fabriquez une bonne tête de traction et connectez la corde de traction au câble à fibre optique, prêt à être déployé.

Lors de l'utilisation de la traction manuelle, poussez manuellement le disque du câble à fibre optique, relâchez progressivement le câble à fibre optique, puis un poteau sur deux pour placer une personne sur le poteau pour une traction auxiliaire (si nécessaire, dans le coin du poteau est équipé d'une poulie de guidage ). Serrez progressivement le câble de traction à l'extrémité de traction, de sorte que le câble à fibre optique se libère lentement. Afin de garantir pleinement la sécurité de la fibre optique, les lignes de câble à l'extrémité du câble, à l'extrémité du câble et à la tête de traction du câble doivent être configurées avec 3 téléphones à contact et toujours maintenir un contact fluide. Lorsque le câble d'un seul disque est long, généralement divisé en deux versions : c'est-à-dire après la libération de la première moitié du disque, le mot inversé sur place, « 8 », puis dans l'autre sens de la version de la seconde moitié du disque.

Lors de l'utilisation de la traction mécanique, l'hôte de traction mécanique doit être placé à l'extrémité de collecte des câbles et la machine de traction auxiliaire doit être placée à la position appropriée du parcours de montage. Du côté du déverrouillage du câble, configurez le chemin de câbles à fibre optique à libérer et poussez manuellement le chemin de câbles à fibre optique de sorte que le câble à fibre optique se libère progressivement du haut du plateau, afin de remplacer la traction manuelle par la traction mécanique et d'atteindre l'objectif de pose et de libération du câble à fibre optique. Dans la production finale de traction, il faut s'assurer que le Force de traction Principalement sur les parties de renfort du câble à fibre optique. Sous la limitation de la force de traction admissible du câble à fibre optique, la longueur du câble à fibre optique à déployer en une seule fois doit dépendre des conditions du terrain. De plus, la vitesse de traction de la machine de traction des câbles à fibres optiques doit être déterminée à l'avance. Lorsque la tension de traction dépasse la norme, il doit y avoir un dispositif de coupure ou d'avertissement automatique.

Une fois le câble à fibre optique placé, la longueur de câble à fibre optique requise pour les joints et la longueur de câble à fibre optique réservée à chaque pôle doivent être réservées. Enfin, le câble restant avec les extrémités enroulées est suspendu au poteau.

Le placement d'un câble à fibre optique suspendu peut être approprié dans le poteau pour effectuer des courbures d'expansion et de contraction, dans la zone de charge moyenne, la zone de charge lourde, la zone de charge très lourde, les exigences générales de chaque poteau sont réservées ; dans la zone de faible charge, tous les 3 à 5 poteaux pour faire une réservation ; pour les zones libres de glace, vous ne pouvez pas faire de réservation (mais le déploiement du câble fibre optique ne peut pas être trop tendu, faites attention au naturel verticalité ). Les spécifications de la courbure d'expansion du câble à fibre optique sur le poteau comme indiqué sur la figure 1, le centre du poteau doit être utilisé pour protéger la partie centrale du soufflet en polyéthylène, la longueur de la réservation est de 2 m (généralement pas moins de 1,5 m). Réserver les deux côtés et les pièces de liaison, il faut faire attention à ne pas être groupé, de sorte que dans le changement de température, il puisse se dilater et se contracter librement, jouer un rôle dans la protection du câble à fibre optique. Un câble à fibre optique près de la ligne de suspension « dix » ou de la ligne de suspension « d » doit également être installé pour protéger le tuyau.

Fixation et accrochage de câbles aériens à fibres optiques, généralement à l'aide de crochets. Crochet pour câble à fibre optique l'espacement est de 50 cm, l'écart admissible ne doit pas être inférieur à ± 3 cm. Les crochets dans la ligne de suspension dans le sens de la boucle doivent être cohérents, les crochets doivent être un plateau complet, il ne doit y avoir aucun dommage mécanique. Le premier crochet des deux côtés du poteau doit être à 25 cm du serre-câble et l'écart admissible ne doit pas dépasser ± 2 cm.

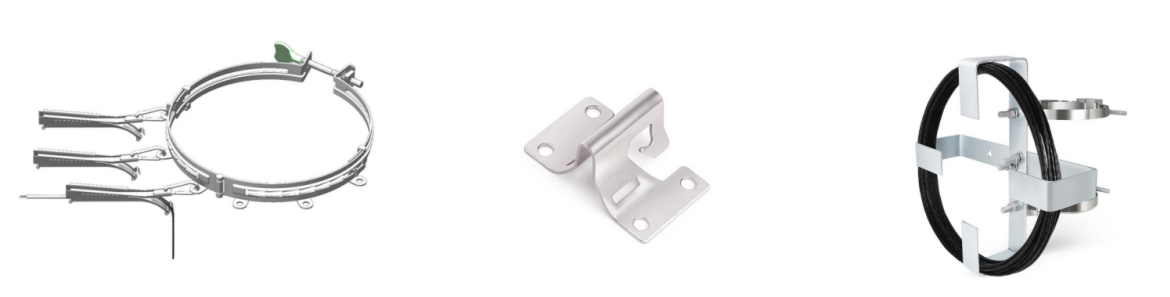

Cerceau en tôle d'acier Crochet en acier inoxydable Support de stockage de câbles à fibres optiques

Tméthode de libération mobile du disque de câble à fibre optique
Cette méthode de suspension en rack consiste à placer le disque optique sur le camion (une extrémité du câble sera fixée dans la ligne de suspension du poteau), à pousser manuellement le disque optique, de sorte que le câble optique le long de la route du poteau aérien se libère, tandis que le câble accroché à la corde de suspension. À une distance des pôles après le déclenchement, le câble peut être fixé dans la ligne de suspension, démarrez la distance entre les pôles suivante du déclenchement. Cette méthode de déploiement est simple à mettre en œuvre, mais l'utilisation de camions est mise en place par les limites des conditions. Lors de l’utilisation de cette méthode, les conditions suivantes doivent généralement être remplies.

1.La largeur de la route permet aux véhicules de circuler.
2.La distance entre la route aérienne et le bord de la route ne dépasse pas 3 m.
3.Il n'y a aucun obstacle dans la section aérienne.
4.Le ligne de suspension est située au niveau le plus bas des autres lignes de la route des poteaux.
