Méthode d'atténuation et de calcul de la lumière optique du séparateur

Dans la topologie du réseau optique, l'apparition du diviseur optique aide l'utilisateur à maximiser les performances du réseau. Un diviseur optiqueest un dispositif optique passif qui peut décomposer un signal optique en plusieurs sorties de signal optique, y compris une ou deux extrémités d'entrée et plusieurs extrémités de sortie. Lorsque le système de réseau optique doit coupler et distribuer le signal optique, un séparateur optique peut être utilisé pour le réaliser. Cet article contient les éléments suivants : Séparateur optique atténuation de la lumière et méthode de calcul.

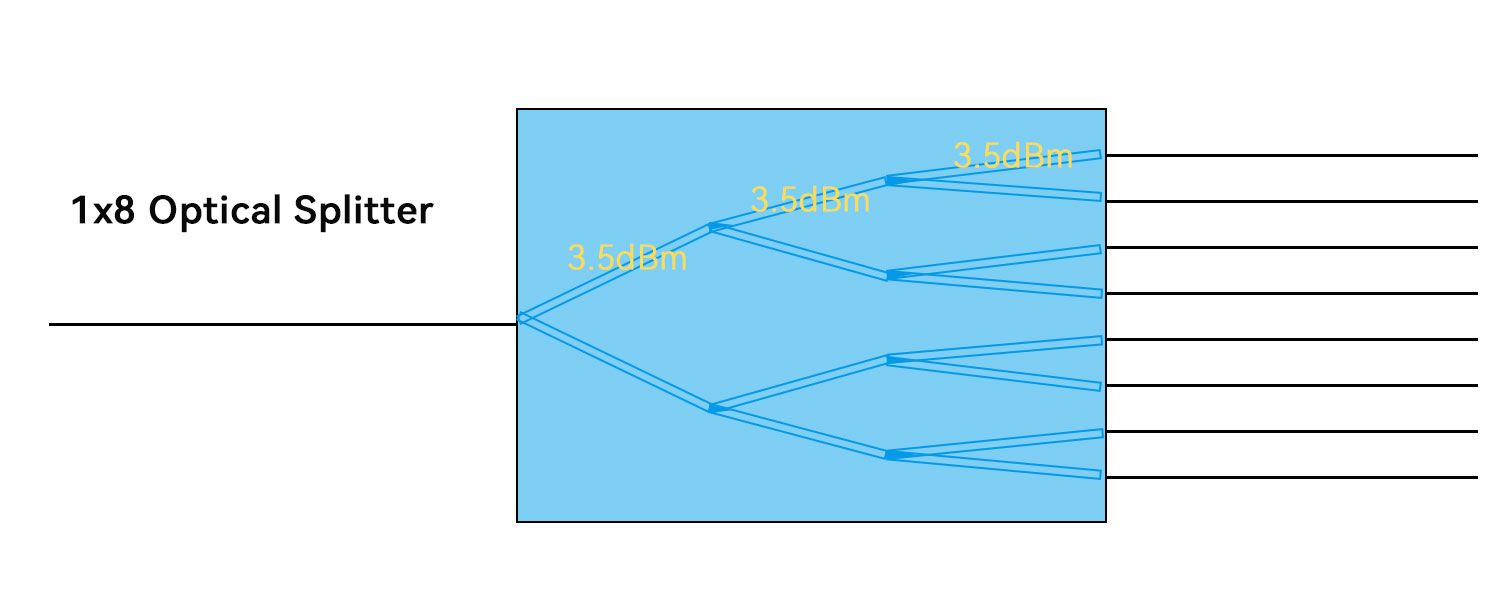

La perte de puissance optique est liée au nombre de branches optiques (chaque division 1:2 produit une perte d'environ 3,5 dB) • La perte de puissance optique détermine la distance de transmission • Bande passante par rapport au coût : la bande passante disponible par foyer dépend de la taille du rapport de division optique, plus le rapport de division optique est grand, plus le coût par foyer de l'OLT est faible.

Comme nous le savons tous, les quatre paramètres les plus importants du séparateur optique sont : la longueur d'onde, la perte d'insertion, la perte supplémentaire et le rapport de division, mais en fait, l'indice de performance le plus important du séparateur optique est le séparateur optique sous un rapport de division spécifique. Différentes décroissances de lumière, dans le cas de différents rapports de division, la décroissance de la lumière du diviseur optique sera également différent. Alors comment calculer l’atténuation optique du séparateur optique ? Valeur d'atténuation optique du séparateur optique = puissance optique de transmission + perte supplémentaire + perte d'insertion + perte de fibre nue.

Calcul du rapport spectral

Formule : ki=Pi/SP*100 %

Parmi eux, Pi est la puissance motrice requise par chaque liaison optique, et SP est la somme de la puissance motrice requise de chaque liaison optique portée par le laser.

Remarque : En utilisation réelle, le fabricant a indiqué le rapport de division, par exemple 1/2 est 80 % : 20 % ou 70 % : 30 % ; 1/3 est 70 % : 15 % : 15 % ; 1/4 est 70 % : 10 % : 10 % : 10 %.

Calcul des pertes supplémentaires

Au cours du fonctionnement réel, la mesure de la valeur de perte supplémentaire peut être effectuée, et il suffit d'effectuer la détection et l'enregistrement de la valeur selon certaines spécifications de fonctionnement, et de faire un bon travail dans la classification de différents liens.

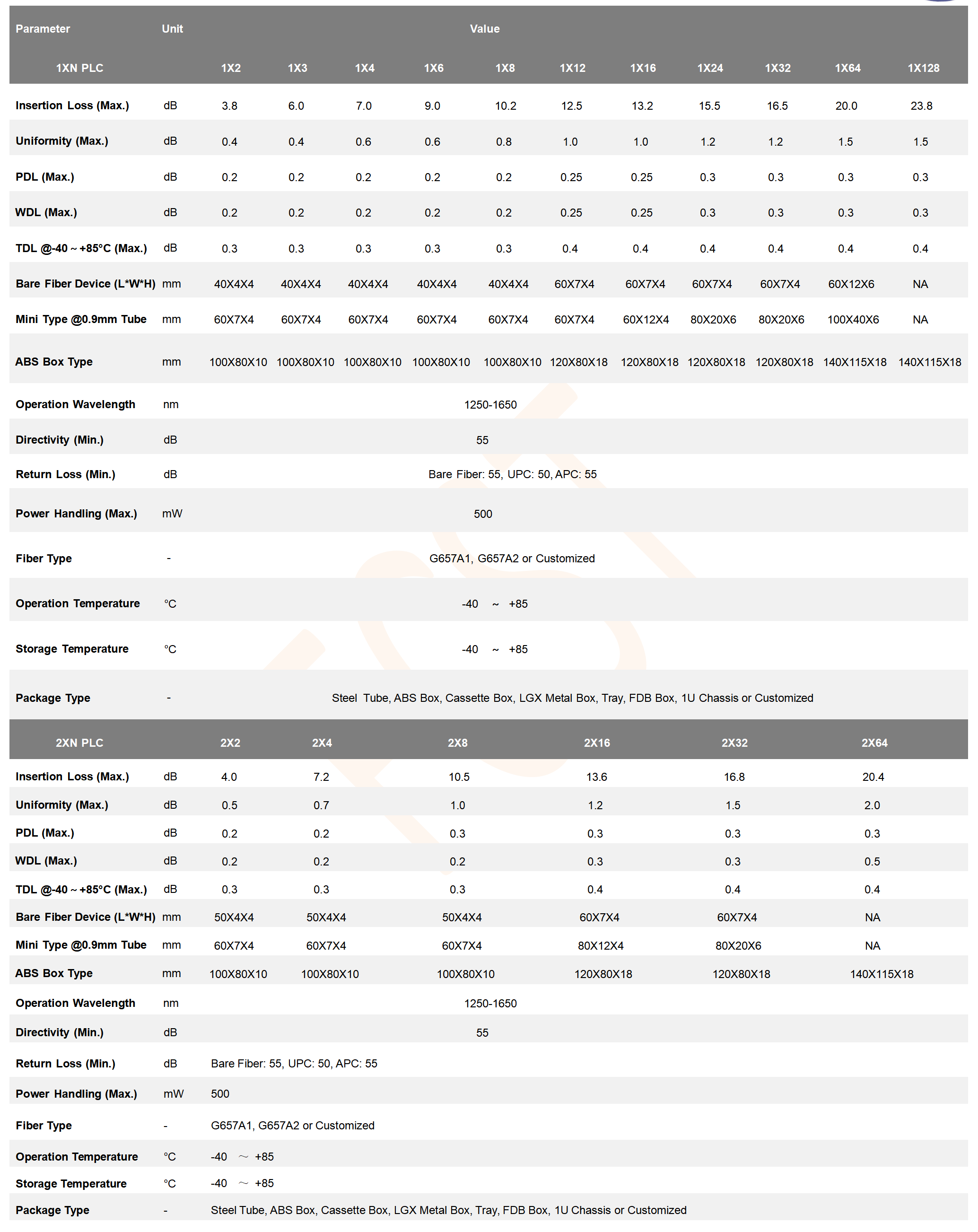

Généralement, la perte du séparateur optique standard monomode 1 × N est la suivante :

Calcul de la perte d'insertion

Formule : IL=-10lg(Po/Pi)

Parmi eux, Po est la puissance optique à l’extrémité de sortie et Pi est la puissance optique à l’extrémité d’entrée.

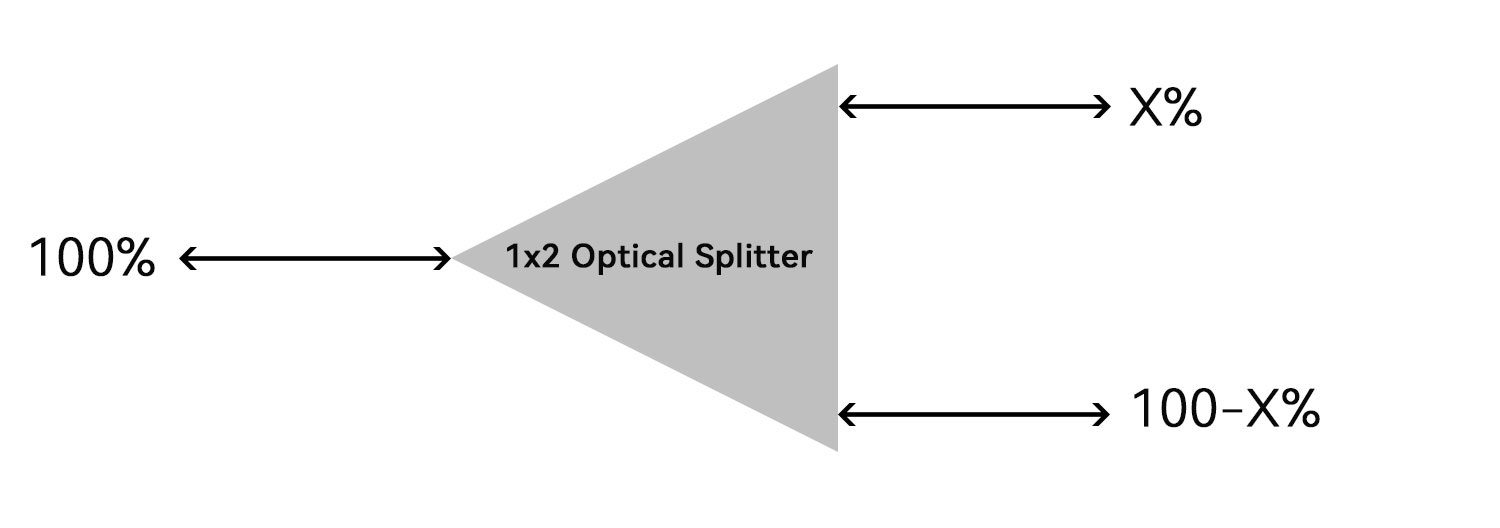

Remarque : Po/Pi dans la formule est équivalent au rapport de division du séparateur optique, à savoir : IL=-10lg(ki). Par exemple, il existe un séparateur de faisceau un à deux, qui est un séparateur de faisceau de deux à huit, c'est-à-dire que le rapport de division est de 20 % : 80 %. Sa valeur théorique de perte d'insertion de liaison optique de 20 % est de -10 lg (20 %), ce qui équivaut approximativement à 6,99 dB.

Calcul de perte de fibre nue

La perte de fibre diminue généralement avec l'augmentation de la longueur d'onde. En fonctionnement réel, cette valeur n'a pas besoin d'être calculée et il existe une certaine norme de référence. Il est nécessaire de se référer strictement à la norme numérique et de mesurer les valeurs de perte de différentes longueurs d'onde pour déterminer la valeur de perte finale.

Remarque : Atténuation du connecteur : généralement chacune est de 0,5 dB.

La méthode de calcul du diviseur optique La perte est mentionnée ci-dessus, donc quelqu'un demandera : comment mesurer la perte du séparateur optique ? Tout d'abord, lorsque le signal optique est transmis via le séparateur optique, la valeur de la perte n'a rien à voir avec le sens de transmission. Que le signal optique soit transmis de l'extrémité d'entrée du séparateur optique en aval vers l'extrémité de sortie ou en amont de l'extrémité de sortie vers l'extrémité d'entrée, la valeur de perte est la même dans les deux sens de transmission. Par conséquent, nous devons uniquement mesurer la valeur de perte dans une direction du séparateur optique.

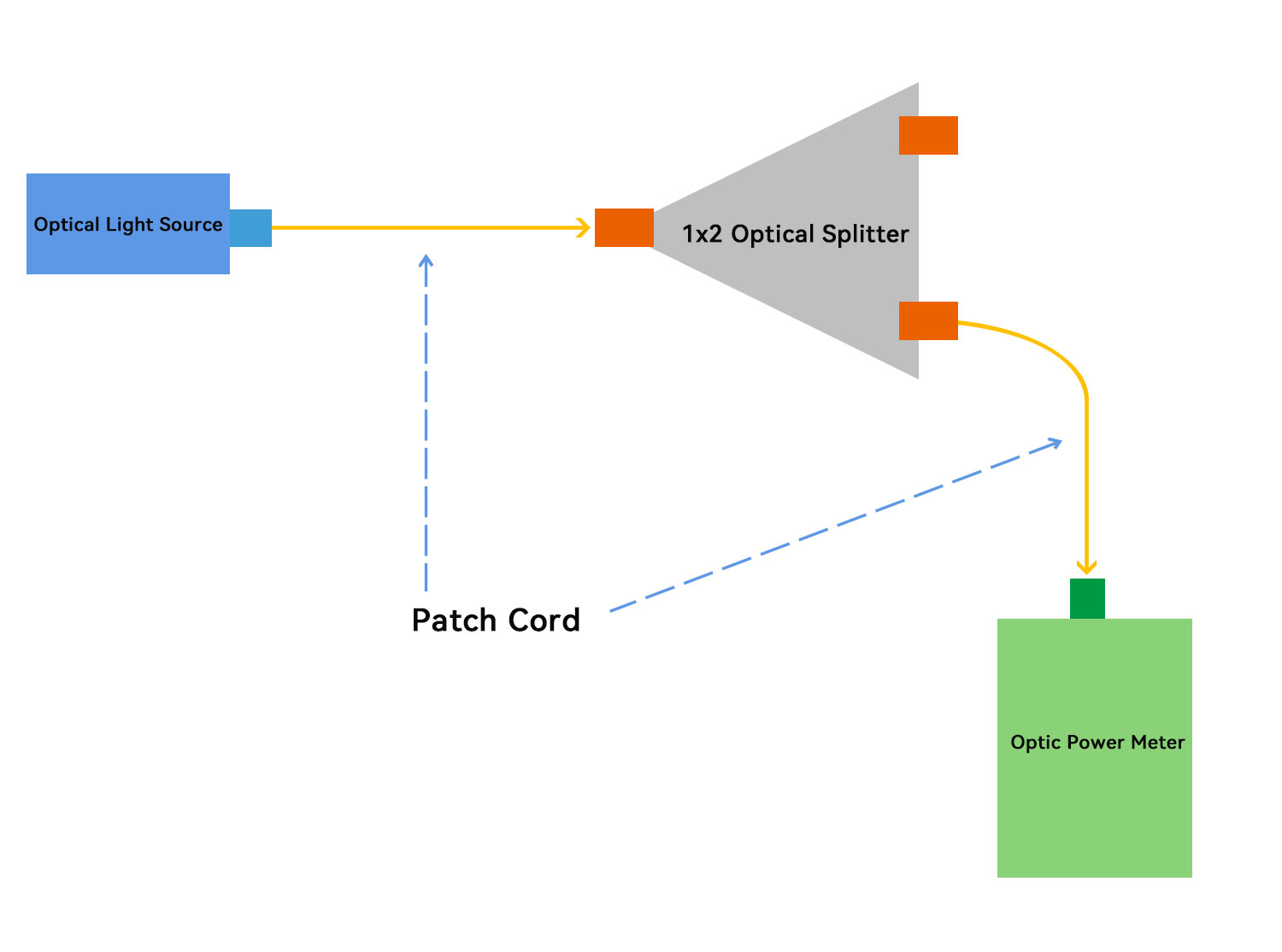

Ci-dessous, nous prenons comme exemple un simple séparateur optique 1x2 pour mesurer la perte dans la direction aval du séparateur optique, comme le montre la figure ci-dessous. Tout d'abord, utilisez le cavalier de fibre de test pour connecter la source de lumière et le wattmètre optique, définissez la valeur de référence, puis utilisez le cavalier de fibre de test pour connecter la source de lumière et l'extrémité d'entrée du séparateur optique et connectez le wattmètre optique au Extrémité de sortie du séparateur optique, mesurez la première valeur de perte d'un port de sortie, puis utilisez la même méthode pour mesurer la valeur de perte du deuxième port de sortie, et enfin la perte du séparateur optique peut être obtenue grâce à la formule de calcul.

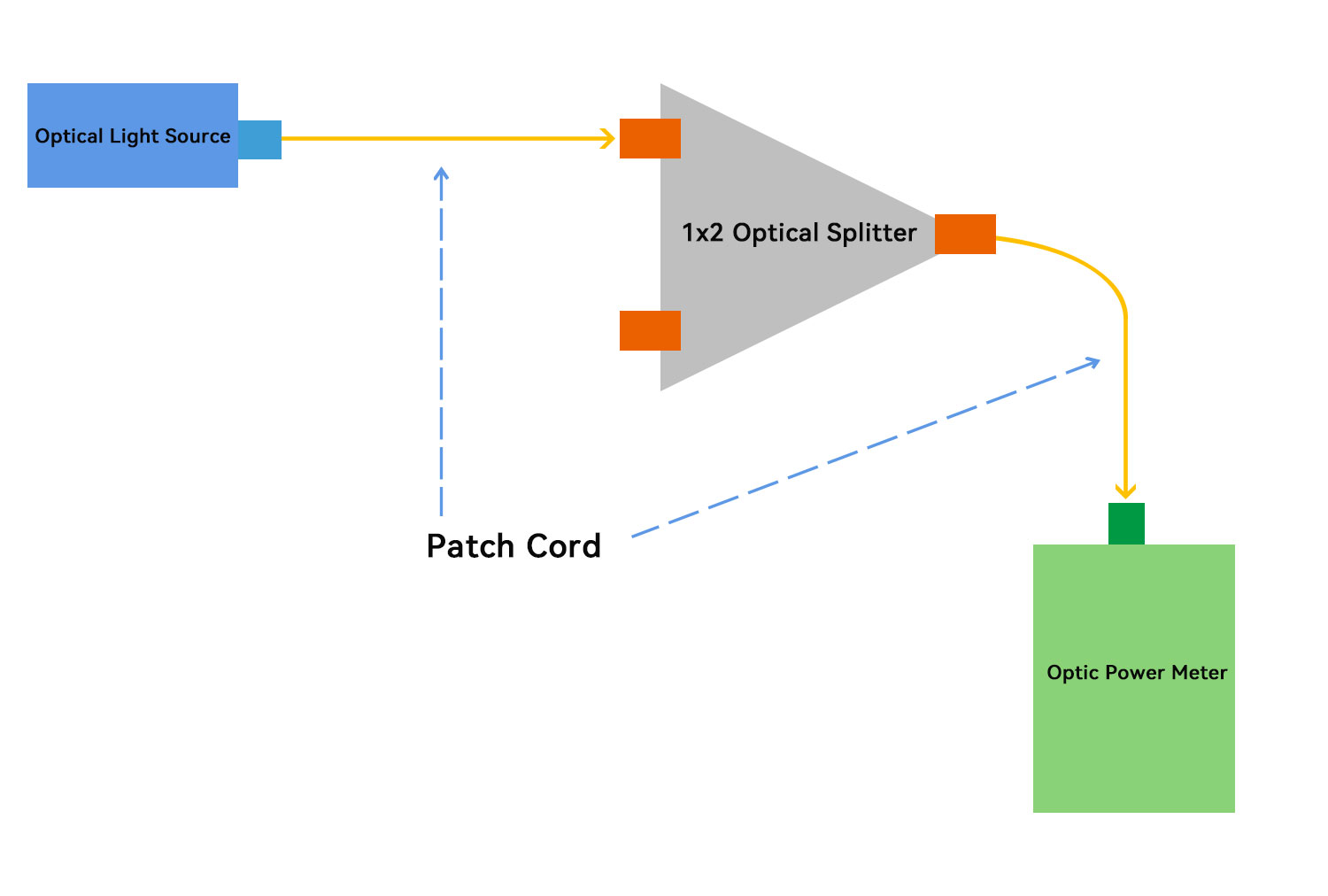

De même, la méthode ci-dessus peut également être utilisée pour mesurer la perte dans la direction amont du séparateur optique. La différence est que la source lumineuse est connectée au port de sortie du séparateur optique, et le wattmètre optique est connecté au port d’entrée, comme indiqué dans la figure ci-dessous.

Pour d'autres séparateurs optiques 1xN, tels que les séparateurs optiques 1x32, la méthode de mesure ci-dessus peut également être utilisée, il nous suffit de définir le source de lumière au port d'entrée du séparateur optique, puis mesurez chaque sortie tour à tour à l'aide d'un wattmètre et d'une perte de port de cordon de brassage de fibre de test.

De plus, pour la mesure de perte du séparateur optique 2X2, la méthode ci-dessus est également applicable. Tout d’abord, mesurez la perte d’un port d’entrée vers les deux ports de sortie, puis mesurez la perte de l’autre port d’entrée vers les deux ports de sortie. De même, cette méthode peut également être utilisée pour mesurer la perte d'un séparateur optique 2xN, mais le processus de mesure est plus compliqué et nécessite l'enregistrement de plus de valeurs.

Remarque : étant donné que le séparateur optique produira une perte supplémentaire et une perte de connecteur pendant le processus de fabrication, il y aura de légères différences entre les résultats de mesure et la valeur réelle de perte du séparateur optique.
