Les points d'utilisation et les solutions de défauts courants du couperet à fibre optique

L'environnement opérationnel du Couperet à fibre optique est relativement dur, donc un fonctionnement et un entretien appropriés sont d'une grande importance pour garantir la durée de vie du couperet et la qualité de la coupe des fibres. Le couperet à fibre optique produit par FCST est un couperet à fibre optique compact et facile à utiliser, qui peut être utilisé pour couper les fibres optiques SM, MM, DS, NZDS et est largement utilisé dans la construction de communications par fibre optique.

Figure 1. Bonne extrémité de la fibre

Le Pprincipe Of Fibérique Csortie

1) Les modules de pression supérieur et inférieur du couperet à fibre optique maintiennent la fibre.

2) Utilisez une lame de couperet pour pratiquer une incision sur la fibre.

3) La fibre est finalement coupée en la pressant à travers le bloc enclume.

Figure 2.Le principe du clivage des fibres-1

S'il y a de la saleté sur le Couperet à fibre optique, le module de pression ne pourra pas maintenir la fibre correctement. Si la fibre optique est clivée dans un tel état, une bonne face d'extrémité clivée ne peut pas être obtenue.

Figure 3.Le principe du clivage des fibres-2

Par conséquent, afin d'obtenir une bonne face d'extrémité clivée lors de l'utilisation d'un couperet à fibre optique pour cliver des fibres optiques, l'entretien du module de pression, du bloc d'enclume et de la lame du couperet est très important.

Décapage Asd Cutting Of Optique Fibériques

Ce qui suit est une description détaillée du processus de dénudage et de coupe des fibres optiques nues en combinaison avec des images et du texte :

1) Ouvrez le levier de pression et la petite plaque de pression et poussez le curseur avec la lame sur le côté devant vous.

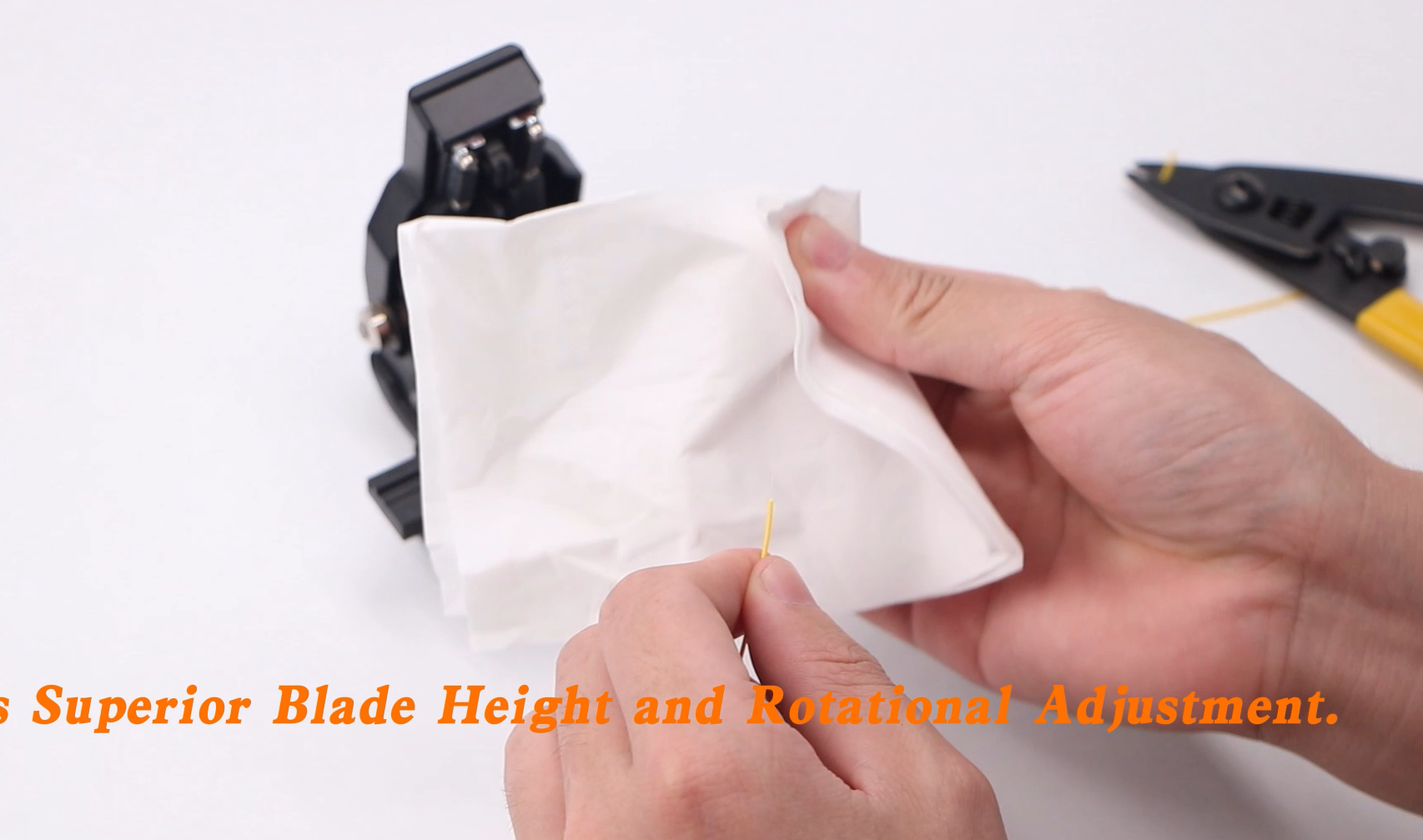

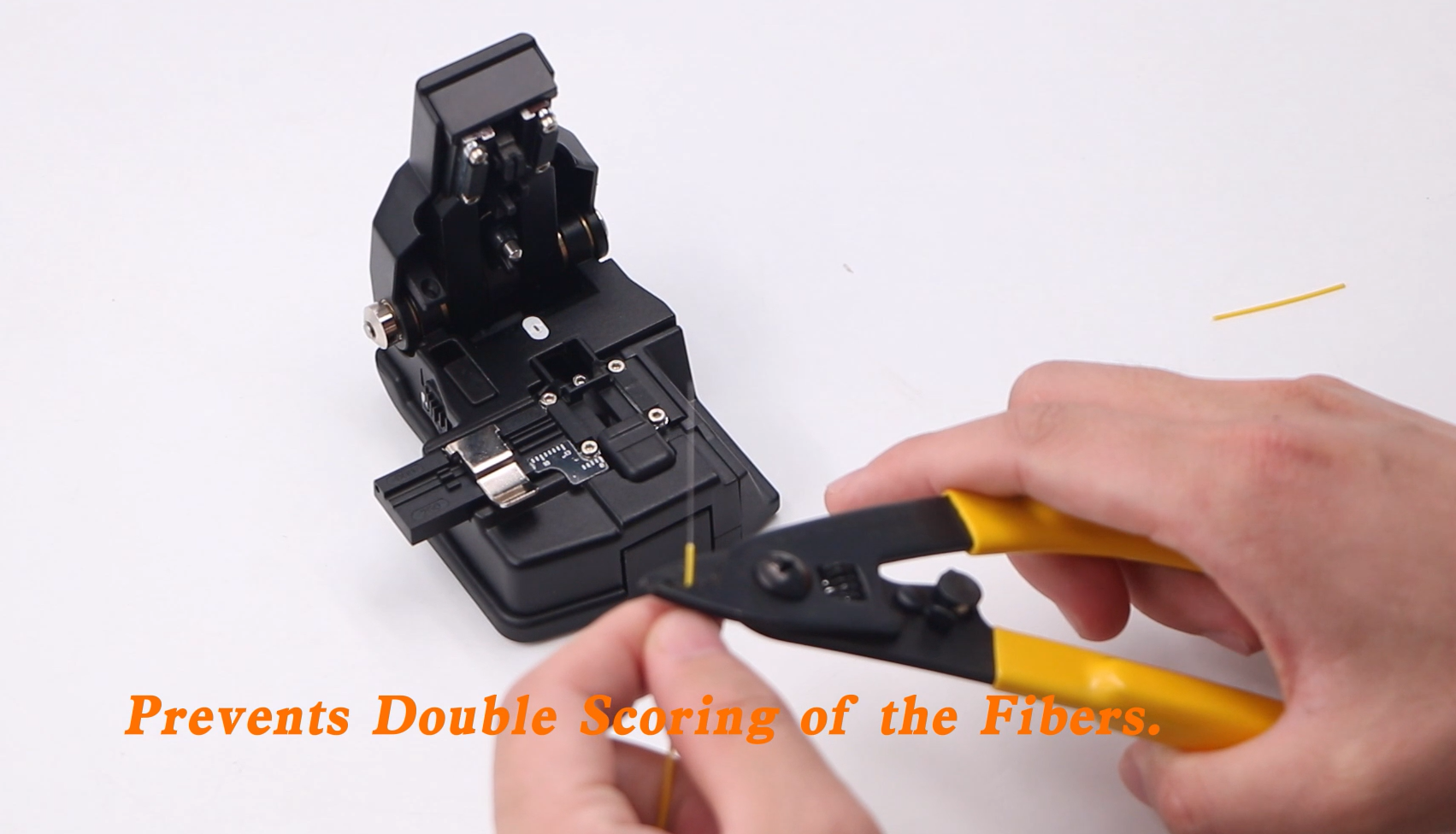

2) Dénudez la couche de revêtement de fibre sur environ 30 mm de long et essuyez la fibre nue avec un coton imbibé d'alcool anhydre.

3) Alignez le bord du revêtement de fibre avec l'échelle appropriée sur la règle du couteau de coupe (10 ~ 20 mm),

4) Placez la fibre dans la rainure du guide-fibre avec la main gauche et demandez à la fibre nue d'être placée directement sur le tampon en caoutchouc.

5) Fermez la petite plaque de pression et la tige de pression, poussez le curseur avec la lame, de sorte que la lame coupe la surface inférieure de la fibre, et glissez librement de l'autre côté, coupez la fibre, faites attention à ne pas utiliser trop de force. .

6) Tenez le couteau avec la main gauche et ouvrez la tige de pression avec la main droite.

7) Pincez la fibre avec votre main gauche, ouvrez la petite plaque de pression avec votre main droite et retirez délicatement la fibre avec l'extrémité coupée.

Remarque : l'extrémité soignée de la fibre ne doit pas toucher d'autres objets.

Chiffre.4 Processus de découpe des fibres

Optique Fibérique Cutting Qqualité Jjugement

La qualité de la coupe des fibres a une influence importante sur la perte de épissure de fibres. L'angle de coupe de la face d'extrémité du couperet à fibre optique ne doit pas dépasser 0,5° et la face d'extrémité de coupe de la fibre doit être plate, sans bavures et sans défauts de noyau.

Chiffre5.Qualité de coupe des extrémités des fibres-1

Chiffre6.Qualité de coupe des extrémités des fibres-2

Lame Aajustement Asd Rremplacement

Pendant le processus de coupe des fibres, si la qualité de coupe des fibres se détériore et que la fibre est coupée en continu, la hauteur ou la position de la lame doit être ajustée à temps. Si la lame s'avère très usée, veuillez la remplacer.

un. Réglage de la hauteur de la lame :

1) Retirez la boîte de collecte des fibres

2) Desserrez les 2 vis de fixation de la lame

3) Desserrez la vis de fixation de la hauteur de la lame

4) Ajustez la vis de réglage de la hauteur (augmentez dans le sens des aiguilles d'une montre, 1 échelle équivaut à environ 10 μm)

5) Serrez la vis de fixation de la hauteur de la lame

6) Serrez les 2 vis de fixation de la lame, veillez à ne pas trop serrer les vis de fixation de la lame

b. Réglage de l'angle de la lame :

1) Retirez la boîte de collecte des fibres

2) Desserrez la vis de verrouillage

3) Faites pivoter la lame jusqu'à la position numérique suivante.

4) Serrez la vis de verrouillage en prenant soin de ne pas trop serrer la vis de verrouillage.

5) Installez la boîte de collecte des fibres

c. Remplacez la lame :

1) Retirez la boîte de collecte des fibres

2) Desserrez la vis de verrouillage et retirez la vis de verrouillage et le joint.

3) Serrez soigneusement les deux côtés de la lame avec une pince à épiler, soulevez et retirez doucement la lame.

4) Remplacez par une nouvelle lame (veuillez choisir 41 lames spéciales)

5) Insérez le joint, serrez la vis de verrouillage, veillez à ne pas trop serrer la vis de verrouillage

6) Installez la boîte de collecte des fibres

Nettoyage Aet entretien

Étant donné que le couperet à fibre optique est un instrument de précision et que son environnement d'utilisation est relativement difficile, un nettoyage et un entretien appropriés sont particulièrement importants. Lorsqu'il s'avère que la qualité de coupe du couperet est mauvaise ou que la fibre n'est pas facile à couper, cela est dû en grande partie à la poussière ou aux débris qui sont tombés dans la lame du couperet, les plateaux supérieur et inférieur, les rainures de guidage, etc. , un nettoyage et un entretien fréquents sont donc nécessaires. Les étapes spécifiques sont les suivantes :

1) Utilisez un coton-tige imbibé d'alcool anhydre (d'autres solvants organiques ne peuvent pas être utilisés) et essuyez les plateaux supérieur et inférieur dans une direction.

2) Trempez un coton-tige avec de l'alcool anhydre et faites tourner la lame dans un sens.

3) Utilisez un coton-tige imbibé d'alcool anhydre pour nettoyer et essuyer la rainure de guidage.

Chiffre7. outils de nettoyage

Commun Faults Asd Ssolutions

1). La fibre optique n'est pas placée dans le bon emplacement (veuillez sélectionner la position adaptée à votre câble fibre optique parmi les 3 emplacements)

2). La position de la lame est trop haute (veuillez affiner la hauteur de la lame)

3). Il reste des déchets sur la pince de maintien de la fibre optique (veuillez nettoyer la pince avec du coton imbibé d'alcool)

4). Il y a des corps étrangers tels que de la poussière sur la lame (veuillez utiliser du coton imbibé d'alcool pour nettoyer la lame)

5). Il y a des corps étrangers tels que de la poussière sur la fibre optique (veuillez retirer à nouveau le revêtement de la fibre optique et nettoyer la fibre optique nue avec du coton alcoolisé)

Précautions

1) Faites attention à protéger la lame pendant l'utilisation et le nettoyage, et ne touchez pas la lame avec des objets durs.

2) La lame est tranchante, ne la touchez pas avec les mains.

3) Manipulez avec soin et faites attention à la protection.

Fin
