Aperçu du produit

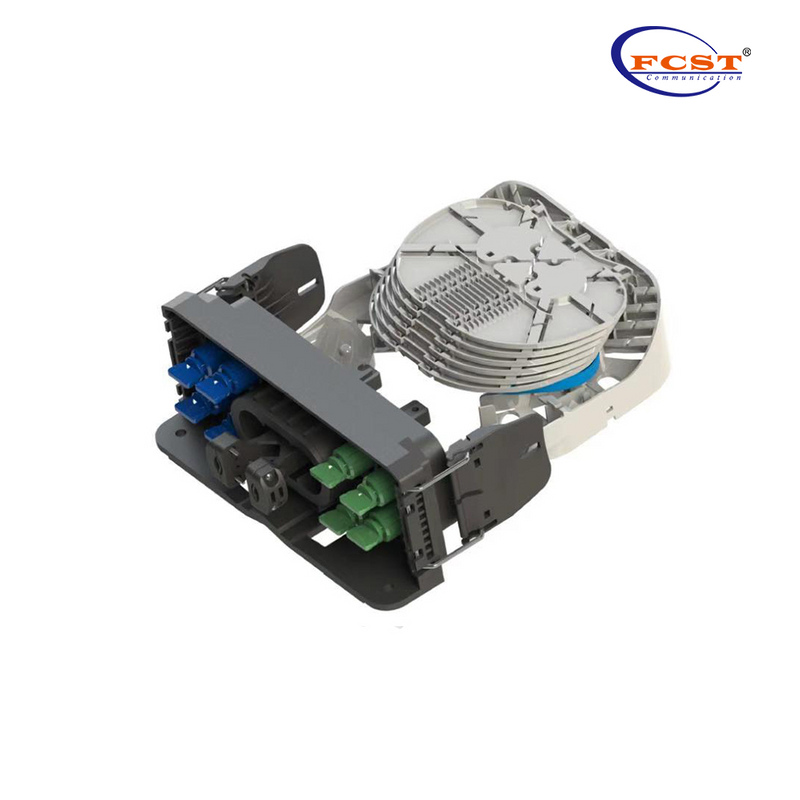

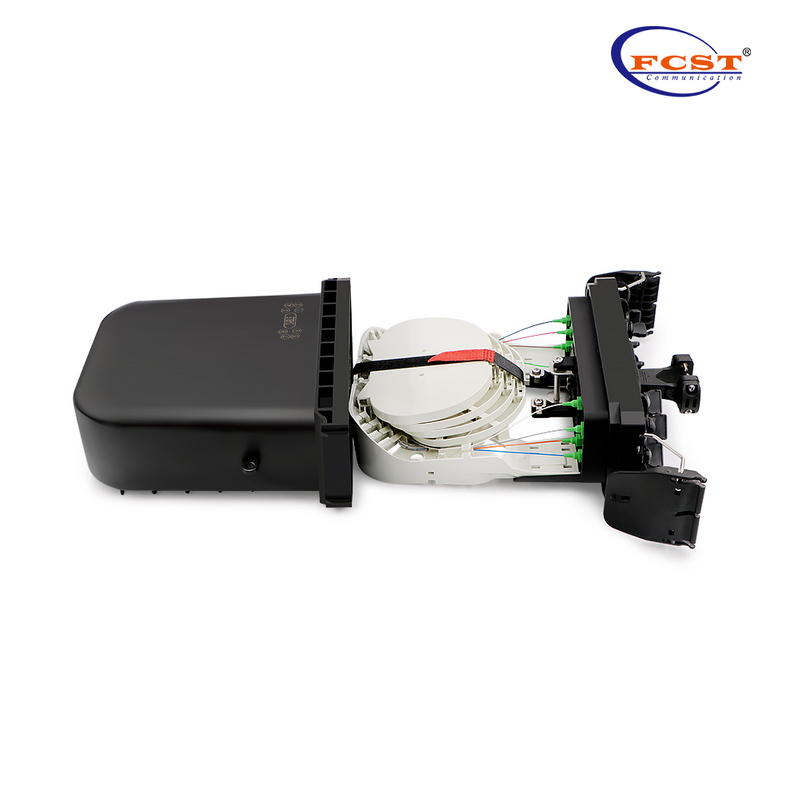

FCST02259 FastConnect Closure est un dispositif de ligne de câblage de distributions utilisateur dans le système FTTH, il assure la protection et la gestion des câbles à fibre optique et peut être utilisé pour la terminaison, le branchement des câbles et la connexion croisée. La boîte de distribution du répartiteur est principalement utilisée pour le point d'accès utilisateur dans le réseau FTTH-ODN, elle peut être divisée en type intérieur et extérieur selon le scénario d'installation, et peut être divisée en type de distribution et type de division optique selon la fonction.
Le cavalier à fibre optique durci est utilisé comme point de terminaison pour le câble d'alimentation à connecter au câble de dérivation dans le système de réseau de communication FTTx. L'épissage, la division et la distribution des fibres peuvent être effectués dans ce boîtier, tout en offrant une protection et une gestion solides pour la construction du réseau FTTx.
Avantages du produit
L Le routage des fibres est raisonnable.
L Convient pour l'installation de poteau intérieure ou extérieure, mural.
L GLIMPAGE POUR LES CABLES DE FEAUX ET LES CABLES DE DROP, Épissage en fibres, fixation, stockage, distribution ... etc. Tout en un.

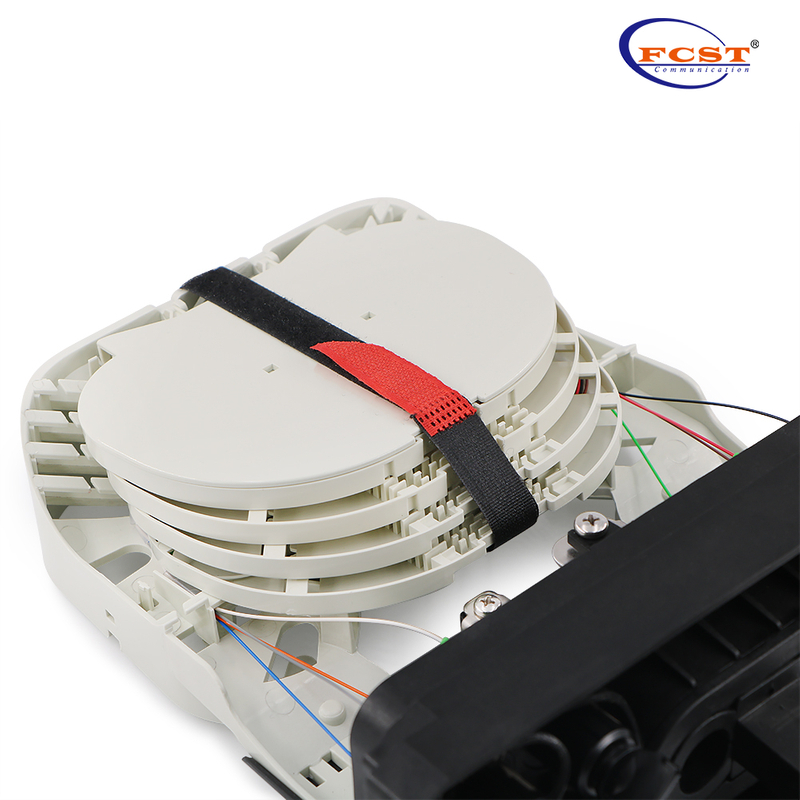

L Plateau d'épissage empilé intégré, facile pour l'ouverture, le plateau d'épissage peut être supprimé, facile pour l'installation et la maintenance.
l Fabriqué en matière plastique de haute qualité (PP), bonne résistance mécanique, apparence élégante, robustesse et durabilité.
Spécifications du produit
Construction | Description |
Max. Capacité | 8cœurs (SC/APC) |
Capacité du FOSC (Bunchy) | 84 cœurs |
Matériel | Pp |
Dimension (mm) | 273 * 234 * 92 |

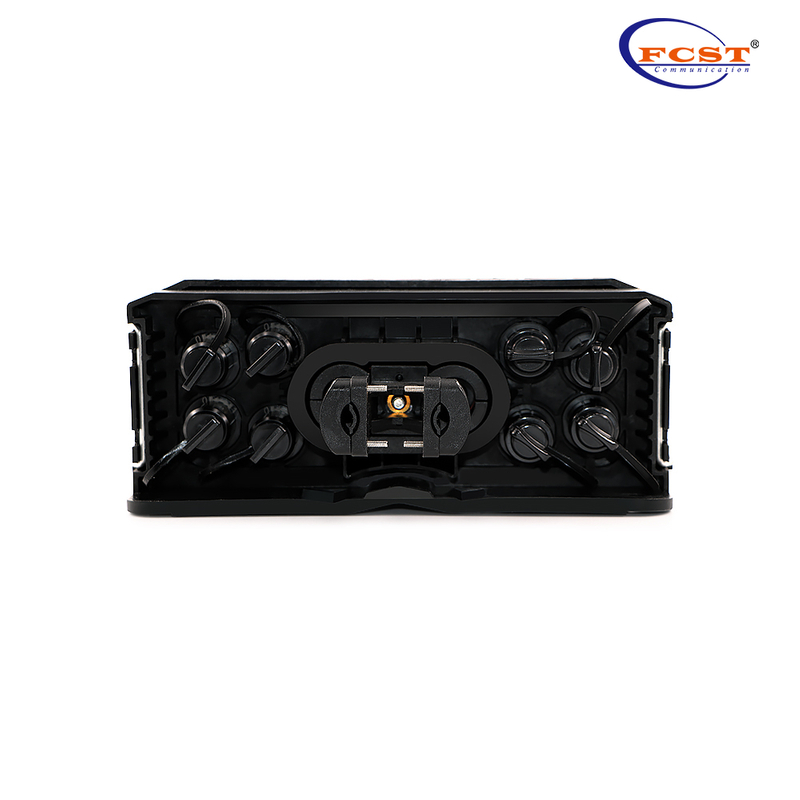

Entrées / débouchés | 2/8 |
Installation | Montage à la perche, montage de piédestal Montage de brin, montage mural |
Niveau de protection | IP67 |
Diamètre du câble à fibre | Φ 18 mm |
Nombre de plateaux | 7 |
Capacité du plateau | 12F |
A*B*C : 273*234*92 mm F*H : 107*156 mm
Adaptateur durci en option
Installation
Installation du connecteur de fibre
Faites pivoter la partie flèche du connecteur de fibre dans le sens inverse des aiguilles d'une montre et retirez le capuchon anti-poussière.
La partie flèche du connecteur de fibre est au-dessus, insérez le connecteur de fibre dans la prise, puis tournez la partie flèche dans le sens des aiguilles d'une montre.
Installation du produit
Installation murale

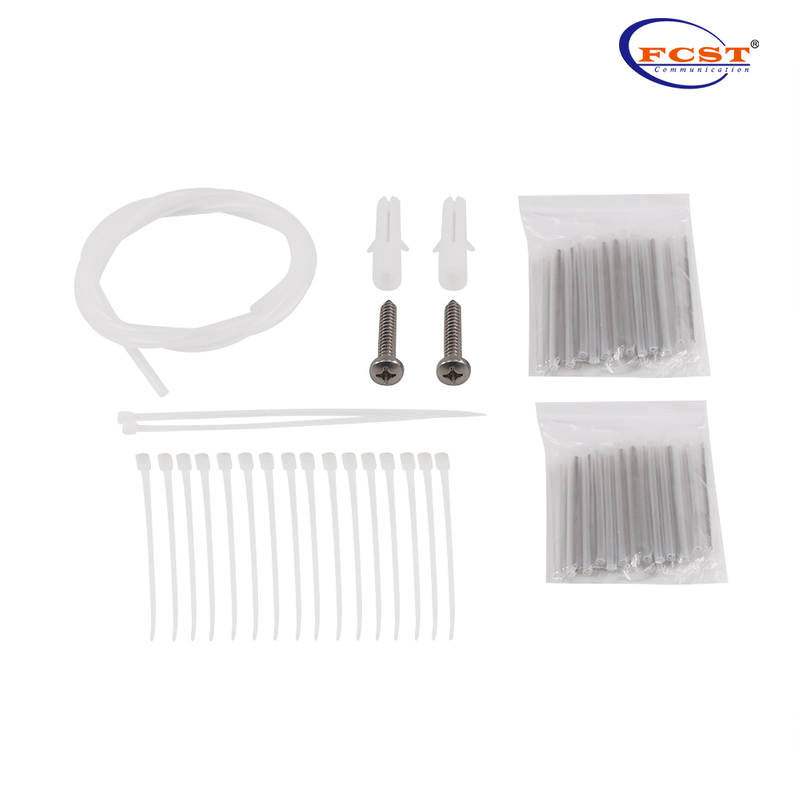

Percez 4 trous dans le mur en fonction de la taille du tableau 1, placez le boulon d'extension φ7,5 * 40, placez la boîte pour correspondre aux trous et utilisez le boulon pour s'attacher.
Installation montée sur la perche
Corrigez 1 ensemble de l'anneau de poteau sur le poteau de télécommunications, comme ci-dessous.
