FCST02259
FCST
FCST02259
Présentation du produit
FCST02259 Fermeture FastConnect est un dispositif de ligne de câblage pour les distributions utilisateur dans le système FTTH, il assure la protection et la gestion du câble à fibre optique et peut être utilisé pour la terminaison, le branchement des câbles et la connexion croisée.Boîte de distribution répartitrice est principalement utilisé pour le point d'accès utilisateur dans le réseau FTTH-ODN, il peut être divisé en type intérieur et extérieur selon le scénario d'installation, et peut être divisé en type de distribution et type de division optique selon la fonction.
Cavalier à fibre optique durci est utilisé comme point de terminaison pour le câble d'alimentation à connecter au câble de dérivation dans le système de réseau de communication FTTx.L'épissage, le fractionnement et la distribution des fibres peuvent être effectués dans ce boîtier, tout en offrant une protection et une gestion solides pour la construction du réseau FTTx.
Produit Avantages
l Le routage de la fibre est raisonnable.
l Convient pour une installation intérieure ou extérieure, murale, sur poteau.
l Serrage pour câble d'alimentation et câble de dérivation, épissure de fibre, fixation, stockage, distribution... etc. tout en un.
l Plateau d'épissure empilé intégré, facile à ouvrir, le plateau d'épissure peut être démonté, facile à installer et à entretenir.
l Fabriqué en matière plastique d'ingénierie de haute qualité (PP), bonne résistance mécanique, élégant aspect, robustesse et durabilité.
Spécifications du produit
Construction | Description |
Max.Capacité | 8noyaux(SC/APC) |
Capacité du FOSC (Bunchy) | 84 cœurs |
Matériel | PP |
Dimensions (mm) | 273*234*92 |
Entrées/sorties | 2/8 |
Installation | Montage sur poteau, montage sur socle Montage sur brin, montage mural |
Niveau de protection | IP67 |
Diamètre du câble à fibre | Φ18mm |
Nombre de plateaux | 7 |
Capacité du plateau | 12F |

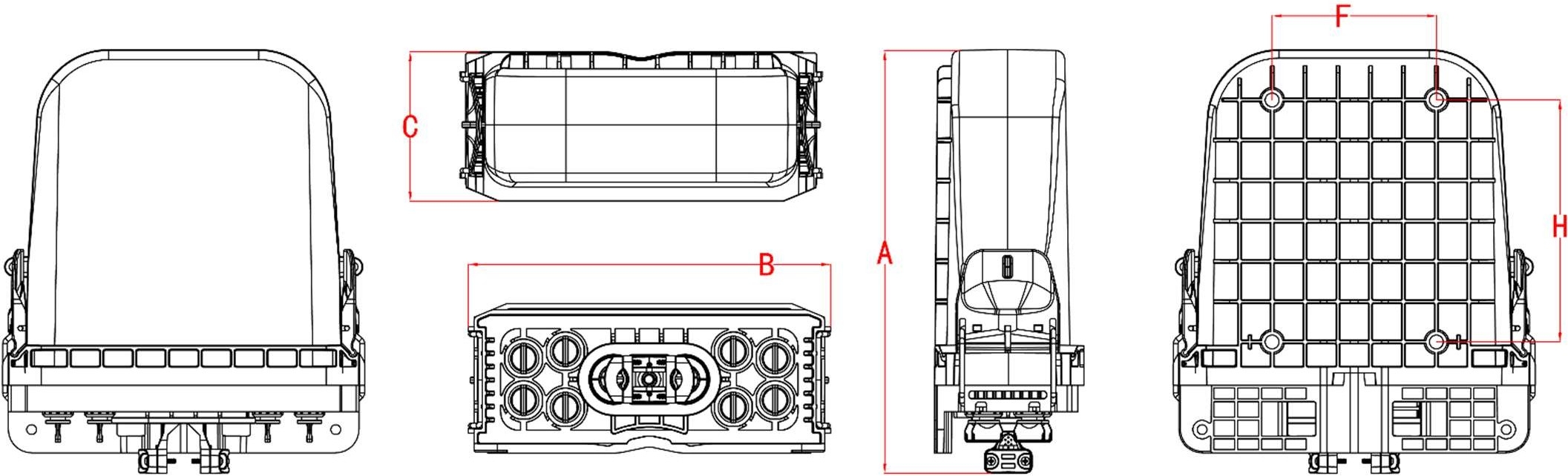

A*B*C : 273*234*92mm F*H:107*156mm
Adaptateur durci en option
Installation
Installation du connecteur fibre
Faites pivoter la partie flèche du connecteur de fibre dans le sens inverse des aiguilles d'une montre et retirez le capuchon anti-poussière.
La partie flèche du connecteur de fibre est au-dessus, insérez le connecteur de fibre dans la prise, puis tournez la partie flèche dans le sens des aiguilles d'une montre.
Produit installation
Installation murale
Percez 4 trous dans le mur en fonction de la taille indiquée dans le tableau 1, placez le boulon à expansion Φ7,5*40, placez la boîte pour faire correspondre les trous et utilisez le boulon pour fixer.
Installation sur poteau
Fixez 1 jeu d'anneaux de poteau au poteau de télécommunication, comme ci-dessous.
