FCST01143
FCST
FCST01143
Produit Caractéristiques
l Le fermeture des fibres est en plastique résistant à l'impact de haute qualité et possède une interface utilisateur standard qui peut être rouverte. Peut accueillir deux types de module LGX de séparateur 1x8 PLC ou de tube en acier;
l Anti-ultraviolet, anti-impact et fonction étanche;
l La planche à bascule, l'angle de médaille unique ≥ 180 °, la zone de fusion et la zone de distribution sont plus évidentes, réduisant le passage du câble;
l Le câble à fibre optique peut entrer et sortir de la boîte sans couper le câble.
Spécifications du produit
Modèle | FCST01143 |
Dimension (mm) | 285 * 175 * 110 |
Câble Diamètre (mm) | Φ 7-φ 18 |
Câble Port | Ports ronds de 2pcs 8 à 20 mm, câble ronde de 4pcs 5 à 16 mm, 16 pcs PORTS DE CABLE DE DROP 3-7 mm |
Max.split Ratio | Splitter de tube en acier 2PCS 1x8 |
Max. Adaptateur Nombre | 18 pcs |
Max. Épissure Trayon | 1 pc |
Max. La fusion Spice | 24 cœurs |
Technique Parraters
l Rayon de courbure de fibre optique: ≥40 mm.
l Plate d'épissure Perte supplémentaire: ≤0,1 dB .
l Plage de températures: -40 ° C ~ + 60 ° C.
l Pression anti-côté: Résistance à l'impact ≥2000 n / 10 cm:
Classe de protection ≥20 N.M: IP65.
Installation Procédure
Open Boîte, installez les adaptateurs sur le support en plastique. (Voir Fig. 1)
Dérouler la veste extérieure, la veste intérieure, le tube lâche du câble, retirer la pâte de remplissage d'huile à l'intérieur du câble, garder la longueur de fibre de 1 à 1,6 m et le noyau en acier de 30 à 50 mm; Insérez le câble de l'alimentation via l'entrée et le verrouillage avec le cerceau, plaque de résistance pour réparer le noyau de fibre. Le câble optique en excès est enroulé en bas et le câble à fibre optique fusionné est introduit dans le plateau en fibre. Le câble à fibres optiques superflu sera fixé et stocké en bas de la boîte, apportez le câble dans le plateau d'épissage. (Voir Fig. 2)

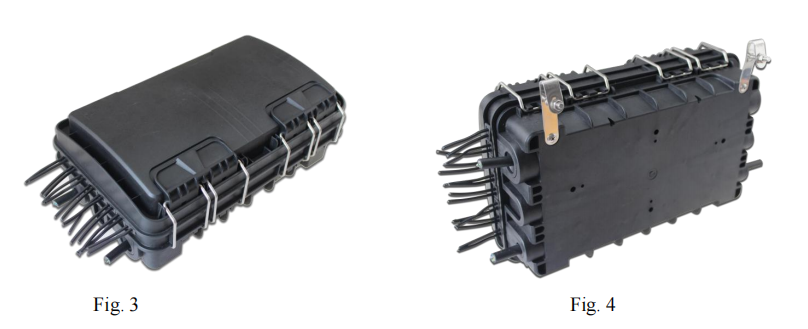

Insérez les connecteurs de câble de goutte dans l'adaptateur de module de séparateur (côté de sortie), puis fixez le câble dans les fentes de fixation, puis via le joint en caoutchouc pour entraîner le câble. (Voir. Fig. 3)
Insérez la queue de cochons de câble dans la fente de fixation, puis traversez le caoutchouc d'étanchéité de sortie pour entraîner le câble.
Fermez le couvercle, prenez la boucle pour terminer l'installation, installez les crochets métalliques, puis branchez sur le câble aérien.
Services de conception et de personnalisation
l Le enclos d'épissage en fibre optique ROVIDE Service avec un processus entier, du Blueprint au produit en passant par le client.
l Rencontrez le client’S Besoin de personnaliser le logo à un endroit approprié pour le produit existant.
l Rencontrez le client’s exigence de modification et de personnalisation raisonnables du produit existant.
l Fournir une conception gratuite en fonction de l'exigence du client après un accord de coopération signé.
