La terminaison de la fibre optique fait référence à la connexion physique entre le cordon de brassage ou les fils et l'équipement. Il s'agit d'une étape nécessaire pour la mise en réseau de fibres optiques et constitue un moyen pratique pour l'interconnexion des fibres optiques et la distribution des signaux d'ondes lumineuses. Nous avons généralement deux manières de terminer les câbles à fibre optique : à l'aide de connecteurs ou d'épissures.
Lors de la terminaison du cordon de brassage, le connecteur peut être placé à l'extrémité du faisceau de fibres optiques. Depuis l'introduction de la technologie de la fibre optique il y a plusieurs décennies, divers types de connecteurs ont été développés, tels que SC, FC ou LC. Le connecteur optique est composé de trois composants principaux : la virole, le connecteur et le mécanisme de couplage.
Le connecteur optique époxy/poli est un connecteur très traditionnel et largement utilisé. Vous constaterez peut-être que la plupart des connecteurs fabriqués en usine sont des connecteurs optiques époxy/poli. Cela est dû à la prise en compte de plusieurs facteurs. /Le type de polissage a un faible coût et de faibles performances de perte, ce qui est relativement fiable par rapport aux autres types. Le fil de fibre optique est collé au connecteur avec de la résine époxy et l'extrémité est polie avec un film de polissage spécial. Ce type de connecteurs optiques traditionnels en époxy et polis est principalement utilisé dans les déploiements de réseaux de fibres optiques qui nécessitent l'utilisation d'un grand nombre de connecteurs.
Connecteur rapide, un tronçon de fibre est collé dans la virole, la face d'extrémité de la virole est polie à la surface PC/UPC/APC et l'autre extrémité de la fibre est coupée et placée dans le corps du connecteur. Il est plus cher que le connecteur optique époxy/poli. La figure ci-dessous montre le composant Fast Connector de FCST.
Ffigure 1：FCST CS Connecteur optique
Il est recommandé d'utiliser un localisateur visuel de défauts pour surveiller la perte pendant la terminaison, car en cas de problème avec le processus de terminaison, vous perdrez à la fois le connecteur et les deux connecteurs. Il convient aux applications de câblage qui utilisent moins de connecteurs et doivent souvent être déplacées, ajoutées, modifiées ou testées.
L'épissage par fusion est un autre type de terminaison couramment utilisé dans les terminaisons sur site sans aucun connecteur. Il peut être subdivisé en épissure mécanique et soudage.
L'épissure mécanique est la connexion de deux ou plusieurs fibres optiques, qui sont précisément alignées et fixées en place par des composants mécaniques. Il convient de noter que les fibres optiques épissées mécaniquement ne sont pas connectées de manière permanente, mais sont fixées et maintenues ensemble avec précision afin que la lumière puisse pénétrer dans une autre fibre optique à partir d'une fibre optique.
L’ensemble du processus d’épissage mécanique étant relativement simple et rapide, il est généralement utilisé lorsque le temps et les compétences professionnelles sont limités. Les techniciens en fibre optique utilisent généralement l'épissage mécanique dans les câbles de transmission intérieurs.
L'épissage par fusion utilise la chaleur générée par l'arc pour réaliser la terminaison de la fibre, également connue sous le nom de fusion d'arc. Contrairement à l’épissage mécanique, l’épissage par fusion nécessite une épisseuse par fusion, ce qui montre intuitivement que son coût est plus élevé. Lorsque le processus d'épissage par fusion commence, vous devez retirer tous les revêtements protecteurs sur les extrémités de chaque fibre, puis couper les fibres avec un couperet à fibres de haute précision, aligner les extrémités des fibres avec une épisseuse par fusion, et enfin les rendre « fusionnées ». ' ou 'soudé' à l'aide d'un arc. La figure ci-dessous montre l'épisseur par fusion FCST.

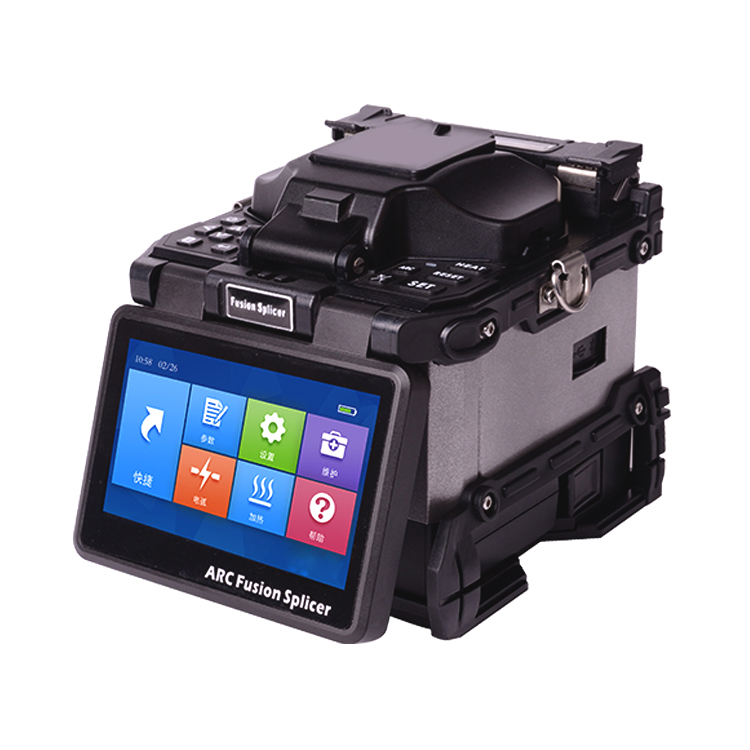

figure 2 : épisseuse de fusion de fibres d'alignement noyau à noyau FFS-60D
L'épissage est généralement utilisé dans les réseaux monomodes extérieurs, longue distance et hautes performances. Plus important encore, l’épissage par fusion est également requis dans les usines qui fabriquent des équipements à fibre optique tels que des lasers à fibre et des amplificateurs.
À l'heure actuelle, il n'existe pas de norme uniforme dans l'industrie pour juger s'il est préférable d'utiliser des connecteurs ou des épissures pour la terminaison de la fibre optique. Le choix du meilleur dépend de divers facteurs. Reportez-vous aux avantages et aux inconvénients des connecteurs et des épissures répertoriés ci-dessous. Vous pourriez obtenir de l'aide.
1. Avantages
Par rapport à l'épissage par fusion, il est plus facile d'utiliser le connecteur pour fonctionner, sans utiliser d'épissure par fusion, ce qui permet d'économiser du temps et des coûts économiques.
2. Inconvénients
La perte optique de la terminaison du connecteur est supérieure à la perte optique de la terminaison par fusion.
1. Avantages
Par rapport à l'utilisation de connecteurs, l'épissage fournit non seulement un joint plus solide et plus fiable, mais présente également une perte d'insertion plus faible.
L'épissage peut être utilisé pour mélanger plusieurs types différents de câbles optiques, par exemple, un câble optique à 48 conducteurs peut être connecté à six câbles optiques à 8 conducteurs.
2. Inconvénients
L'épissage nécessite des opérateurs possédant des compétences professionnelles, et le coût de l'épissage et de l'assemblage peut être très élevé.
L'épissage et l'assemblage limitent la capacité de stockage de la batterie, ce qui n'est pas pratique lorsque l'on travaille à l'extérieur.
Dans le déploiement de réseaux à fibre optique, outre les deux types de terminaisons sur site de câbles à fibre optique, les câbles à fibre optique pré-terminés deviennent de plus en plus populaires. Ils peuvent être installés immédiatement sans avoir à les terminer et à les tester sur site. Néanmoins, dans certaines situations, telles que la transmission longue distance ou le câblage caché dans le mur, la terminaison sur site est meilleure car elle offre une plus grande flexibilité. En général, veuillez tenir compte de facteurs tels que la main-d'œuvre, les outils, le coût, etc., puis décidez quelle solution est la plus adaptée à votre projet.
