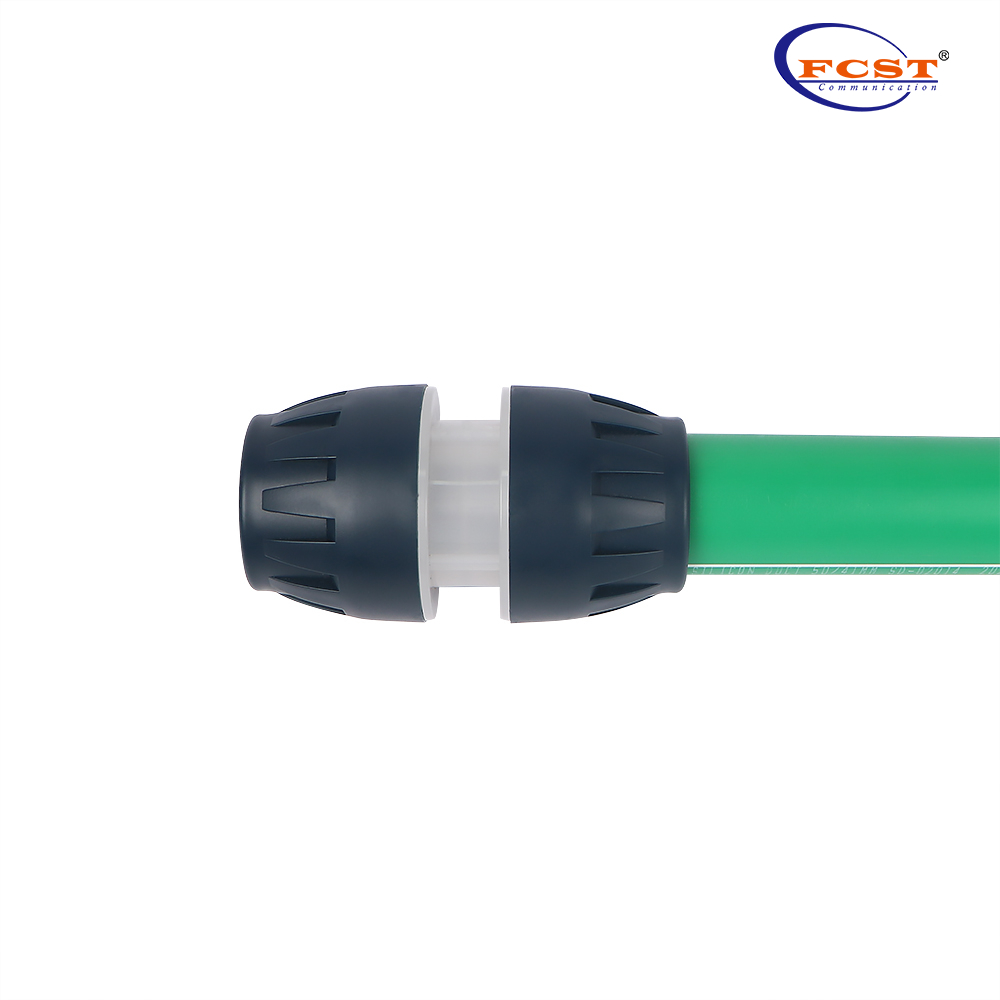

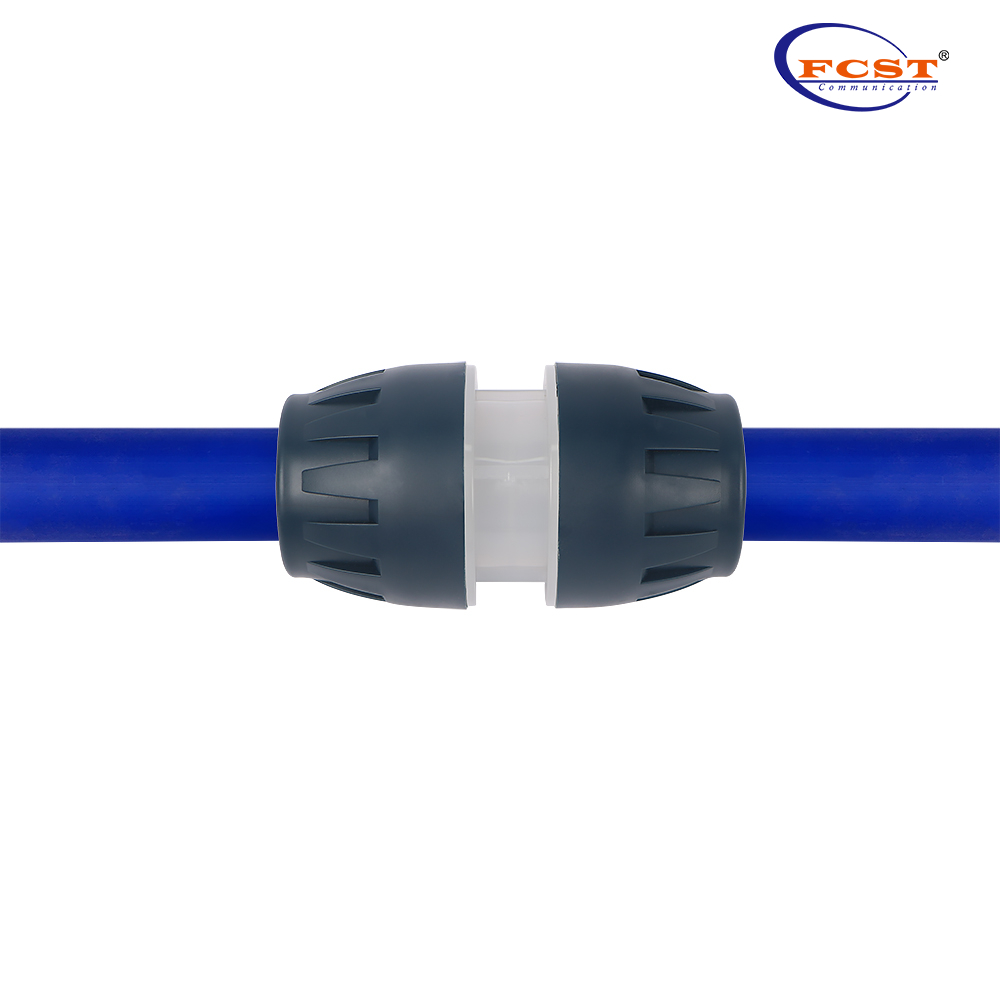

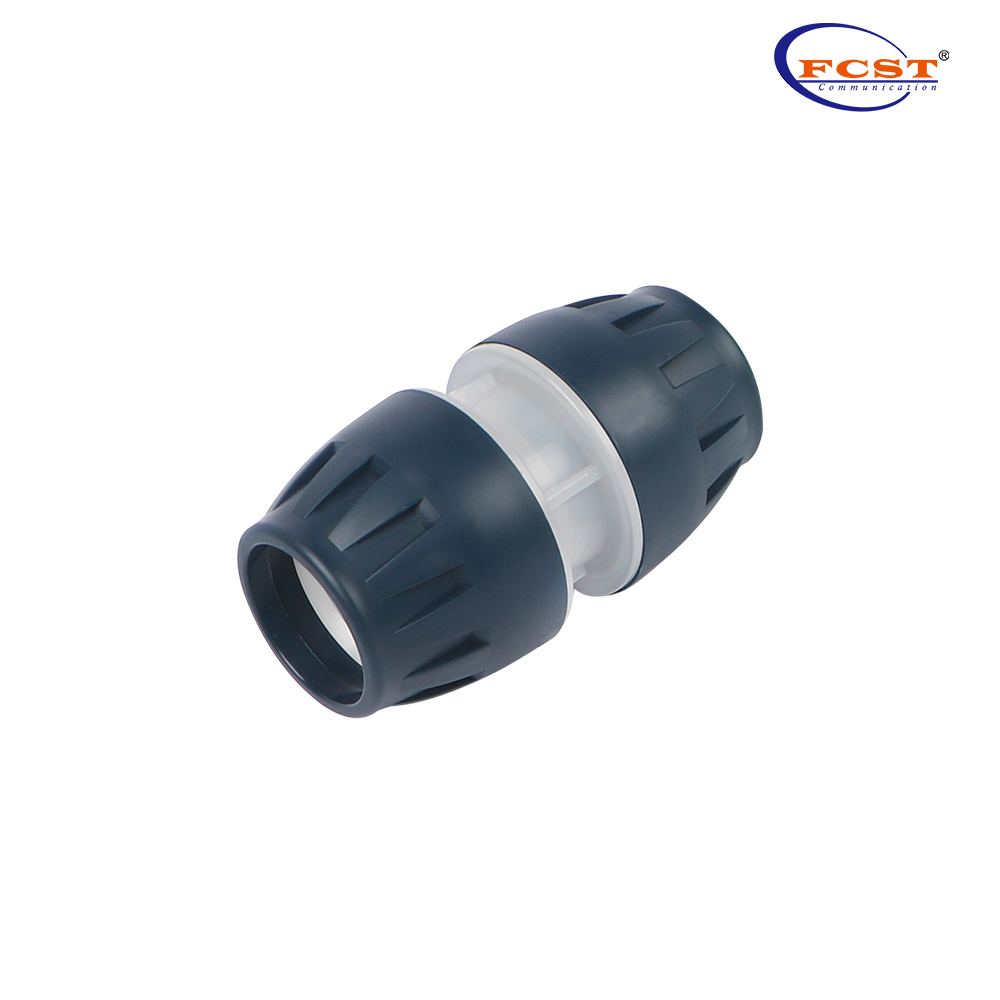

Connecteur de tuyau à noyau de silicium HDPE FCST-FDS-GC
FCST
FCST-FDS-G-C HDPE Silicon Core Pipe Connector
Avantages du produit
l Connectez deux microconduits qui ont le même diamètre extérieur.
l Une conception de coupleur de conduit de 40 mm pour une installation rapide et facile.
Spécifications du produit
Construction | Description |
Nom de produit | Connecteur de tuyau à noyau de silicium HDPE FCST-FDS-GC |
Matériel | FCST-FDS-GA /B Corps : P E FCST-FDS-G- C/FCST-SDC Corps : ABS |
Couleur du produit | Noir, blanc, bleu (prend en charge les couleurs personnalisées) |
Taille du produit | 32/26 、40/33 、46/38 、50/42 、60/50 、63/54 |
Norme de référence | JT/T496-2004 、Q/KL020-2005 |
Apparence | Surface brillante, pas d'impuretés, pas de flash, pas de bulles, pas de fissures, filetage complet. |
Force de connexion (sous état serré) | 32/ 26mm ：≥ 4300N 32/28mm ：≥ 4300N 40/33mm ：≥ 6700N 46/38mm ：≥ 8000N |
Poids （ g ） | 194（ 40/33mm ） |
Résistance aux hautes températures | -40℃ ~ + 65 ℃ |
Taille du produit

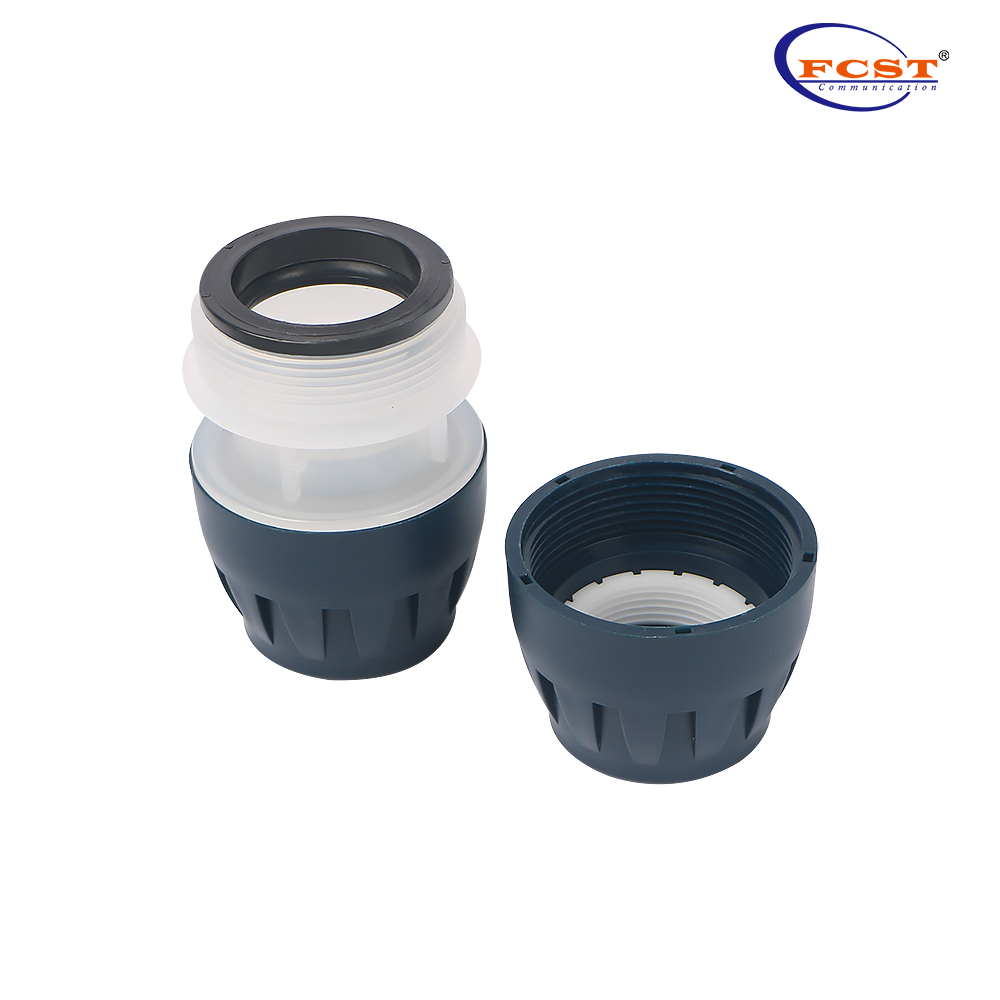

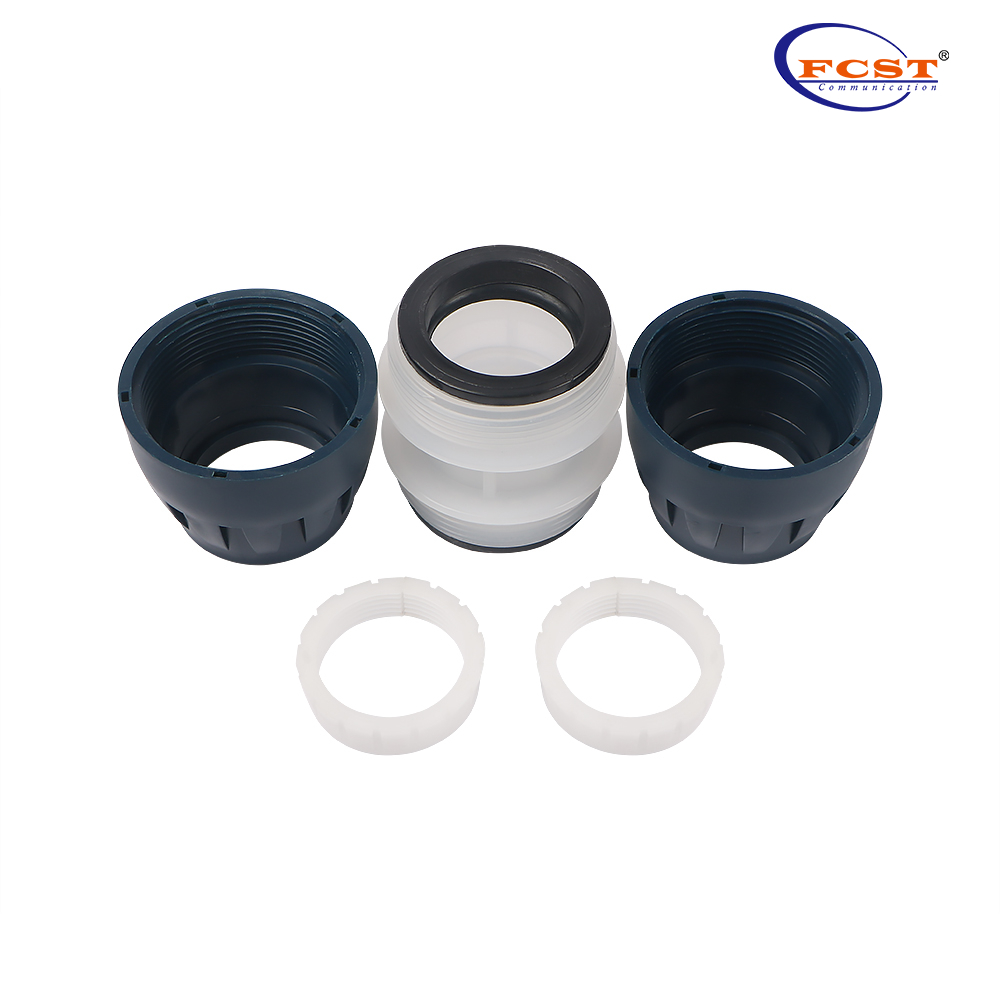

Structure du produit

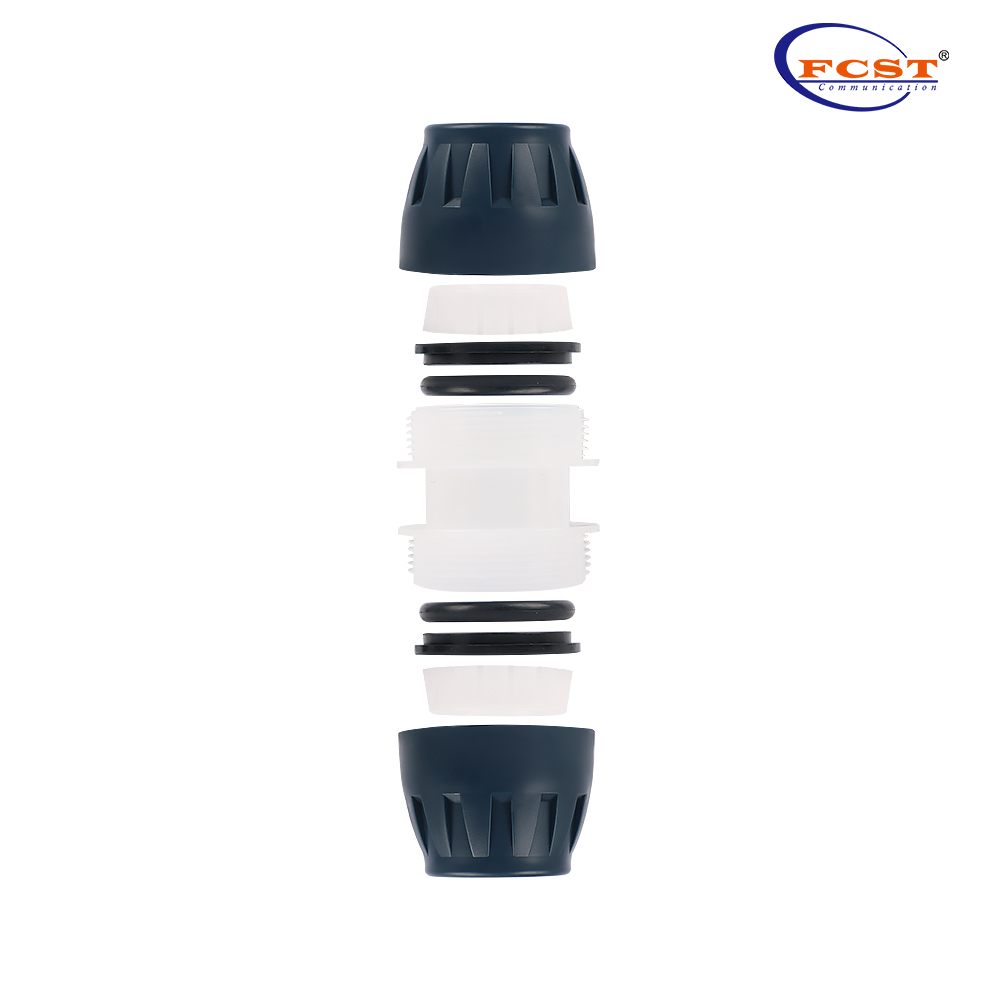

Séquence de connexion :
Embout, collier élastique, joint, bague d'étanchéité en caoutchouc, vis de connexion, bague d'étanchéité en caoutchouc, joint, collier élastique, embout
FCST-FDS-GC- 40/33 mm
Installation
l 1. Le raccord de tuyau en PEHD peut couper les deux extrémités du tube à noyau de silicium à plat et proprement ;
l 2. Assemblez la connexion dans l'ordre de connexion ;
l 3. Serrez avec les outils spéciaux fournis avec ce produit pour garantir que la séquence d'assemblage est correcte, et lorsque le serrage est en place (Remarque : pas besoin d'utiliser des outils après avoir brûlé dans le processus de serrage), les performances d'étanchéité des joints atteignent un bon état ;
l 4. Le connecteur de tuyau en PEHD peut être démonté et assemblé plusieurs fois. Après une longue utilisation, démontez le joint et réinstallez-le, veuillez vérifier soigneusement l'efficacité de la bague d'étanchéité
