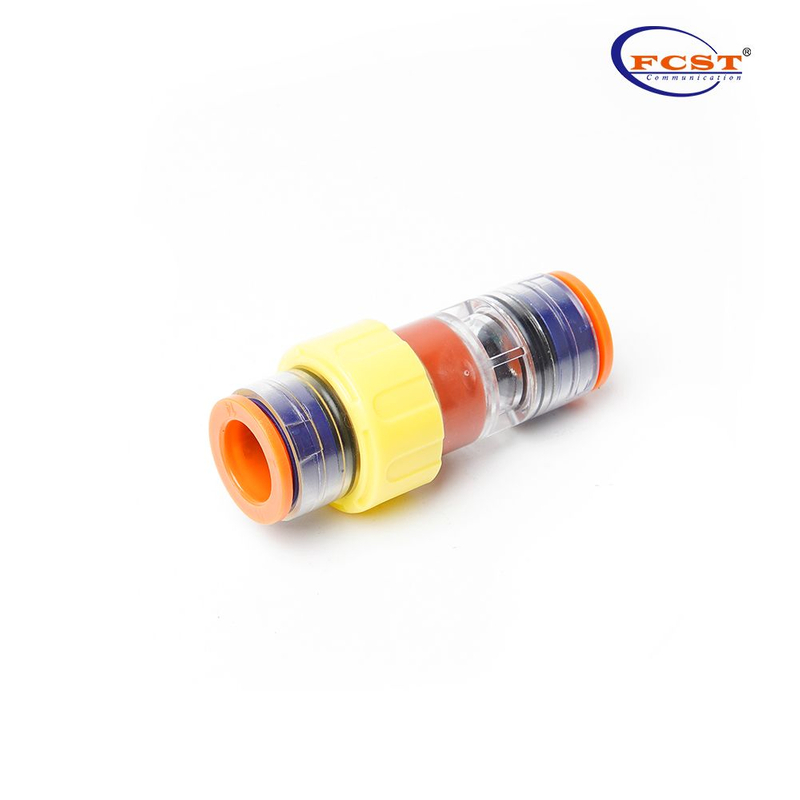

Connecteur de micro-conduit pour bloc gaz-eau de 7 à 4 mm
FCST
7-4mm Gas-Water Block Micro Duct Connector
Aperçu du produit
Ce connecteur de bloc de gaz pour raccords de micro conduits est utilisé pour empêcher le liquide de circuler entre les micro conduits connectés au point de transformation. Ainsi, évitez que du fluide (gaz) ne pénètre dans les micro-conduits et n'endommage l'équipement.
Avantages du produit
l Pour microducs de 5 à 20 mm.
l Bloc de gaz avec connecteur de tube avec installation facile « push-in ».
l Corps transparent cristallin.
l 95% du matériau est constitué de non-métal.
l Conception robuste pour une utilisation directe enterrée et hors sol.
Spécification du produit
Modèle | D1 | D2 | A1 | A2 | B | L | Poids (g) |
GSA5 | 5 | 5 | 13.5±0,2 | 13.5±0,2 | 20,5 ± 0,12 | 44±0,5 | - |
GSA6 | 6 | 6 | 13.5±0,2 | 13.5±0,2 | 20,5 ± 0,12 | 44±0,5 | - |
GSA7 | 7 | 7 | 15,2 ± 0,2 | 15,2 ± 0,2 | 4 ± 0,12 | 50,5 ± 0,5 | 8,6 ± 0,1 |
GSA7 | 7 | 7 | 15,2 ± 0,2 | 15,2 ± 0,2 | 4,5 ± 0,12 | 50,5 ± 0,5 | 8,6 ± 0,1 |
GSA8 | 8 | 8 | 15,2 ± 0,2 | 15,2 ± 0,2 | 4 ± 0,12 | 50,5 ± 0,5 | 8,6 ± 0,1 |
GSA8 | 8 | 8 | 15,2 ± 0,2 | 15,2 ± 0,2 | 4,5 ± 0,12 | 50,5 ± 0,5 | 8,6 ± 0,1 |
GSA10 | 10 | 10 | 17,5 ± 0,2 | 17,5 ± 0,2 | 8 ± 0,12 | 59,5 ± 0,5 | 11,6 ± 0,1 |
GSA12 | 12 | 12 | 21,5 ± 0,2 | 21,5 ± 0,2 | 8 ± 0,12 | 64,5 ± 0,5 | 18,6 ± 0,1 |
GSA14 | 14 | 14 | 23,5 ± 0,2 | 23,5 ± 0,2 | 10 ± 0,12 | 69,5 ± 0,5 | 23,6 ± 0,1 |
GSA16 | 16 | 16 | 25,3 ± 0,2 | 25,3 ± 0,2 | 10 ± 0,12 | 73,5 ± 0,5 | 35,5 ± 0,1 |
GSA18 | 18 | 18 | 32,7 ± 0,3 | 32,7 ± 0,3 | 12 ± 0,12 | 76,5 ± 0,5 | 57,1 ± 0,1 |
GSA20 | 20 | 20 | 32,7 ± 0,3 | 32,7 ± 0,3 | 13 ± 0,12 | 76,5 ± 0,5 | 52,6 ± 0,1 |
