Connaissez-vous les séparateurs optiques ?

Comme pour le système de transmission par câble coaxial, les systèmes de réseau optique doivent également être couplés, ramifiés et distribués des signaux optiques, ce qui nécessite un séparateur optique. Le séparateur optique , , également connu sous le nom de séparateur, est l'un des composants passifs les plus importants de la liaison par fibre optique. Il s'agit d'un dispositif d'épissure de fibre optique avec plusieurs entrées et sorties multiples, couramment utilisé MXN pour indiquer qu'un séparateur a M entrées et N sorties. Les séparateurs optiques utilisés dans les systèmes CATV à fibre optique sont généralement des séparateurs optiques 1 × 2, 1 × 3 et 1 × N qui en sont composés.

1. Principe de division du séparateur optique

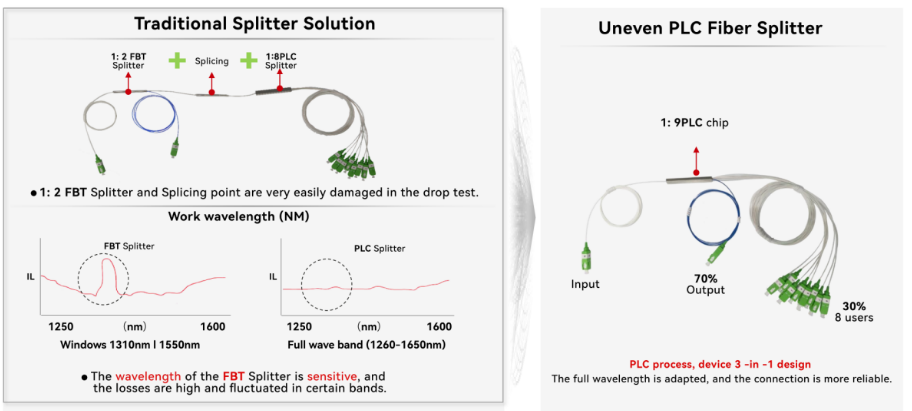

Le séparateur optique selon le principe peut être divisé en type de cône de traction fusionné et type de guide d'ondes plan, deux types de produits de type cône de traction fusionné sont deux fibres optiques ou plus pour la fusion latérale et deviennent ; Le type de guide d'onde plan est un produit de type composants micro-optiques, utilisant la photolithographie, dans la formation de substrat diélectrique ou semi-conducteur du guide d'onde optique, pour réaliser la fonction de distribution de branches. Ces deux types de principe de partage de la lumière sont similaires, ils changent la fibre optique en changeant le couplage du champ d'évanouissement (couplage, longueur de couplage 〉 ainsi qu'en changeant le rayon de la fibre pour obtenir différentes tailles de quantité de ramification, et vice versa, peut également être plus d'une façon de combiner le signal optique en un signal appelé synthétiseur. Le coupleur de fibre optique de type cône fondu en raison de la méthode de production est simple, peu coûteux, facile à connecter avec la fibre externe pour devenir un tout, et peut résister aux vibrations mécaniques et les changements de température, etc., deviennent actuellement le courant dominant de la technologie de fabrication du marché.

La méthode du cône de traction fondu consiste à retirer les deux (ou deux ou plus) pour retirer la couche de revêtement de la fibre optique selon une certaine méthode d'interférence, fusionnée sous chauffage à haute température, tout en s'étirant des deux côtés, et finalement dans la zone chauffée de la formation d'un double cône sous la forme d'une structure de guide d'onde spéciale, grâce au contrôle de la fibre optique pour tordre l'angle et la longueur de l'étirement peut être obtenue par une proportion différente du séparateur. Enfin, tirez la zone du cône avec un adhésif durcissant durci sur un substrat de quartz inséré dans un tube en acier inoxydable, qui est le séparateur optique. Ce processus de production en raison du coefficient de dilatation thermique de l'adhésif de durcissement et du substrat de quartz, le tube en acier inoxydable n'est pas cohérent, dans les changements de température ambiante dans le degré de dilatation et de contraction thermique n'est pas cohérent, cette situation est susceptible d'entraîner des dommages au séparateur optique, en particulier le séparateur optique placé dans le champ l'est davantage, ce qui est le séparateur optique facile à endommager la raison la plus importante. Pour plus de numéros de route, la production de fendeurs peut être composée de plus de deux fendeurs.

2. Spécifications techniques communes du séparateur optique

(1) Perte d'insertion

La perte d'insertion du séparateur optique est le nombre de dB de chaque sortie par rapport à la perte optique d'entrée, et son expression mathématique est : Ai = -10 lg Pouti/Pin, où Ai est la perte d'insertion du ième port de sortie ; Pouti est la puissance optique du ième port de sortie ; Pin est la valeur de la puissance optique de l’entrée.

(2) Pertes supplémentaires

La perte supplémentaire est définie comme le numéro DB de la somme de la puissance optique de tous les ports de sortie par rapport à la perte de puissance optique d'entrée. Il convient de mentionner que, pour les coupleurs à fibres optiques, la perte supplémentaire est un indicateur de la qualité du processus de fabrication du dispositif, reflétant la perte inhérente au processus de production du dispositif, plus elle est petite, mieux c'est, meilleure est la qualité de la production des indicateurs d'évaluation. La perte d'insertion indique uniquement l'état de la puissance de sortie de chaque port de sortie, non seulement le facteur de perte intrinsèque, mais tient également compte de l'influence du rapport de division. Par conséquent, entre les différents coupleurs de fibres optiques, la différence de perte d'insertion ne reflète pas la qualité de production du dispositif. Pour un séparateur optique standard monomode 1 * N, la perte supplémentaire est indiquée dans le tableau suivant.

Nombre d'agences 23 4 56 789 10 11 12 16

Perte supplémentaire DB 0,20,3 0,4 0,45 0,5 0,55 0,6 0,7 0,8 0,9 1,0 1,2

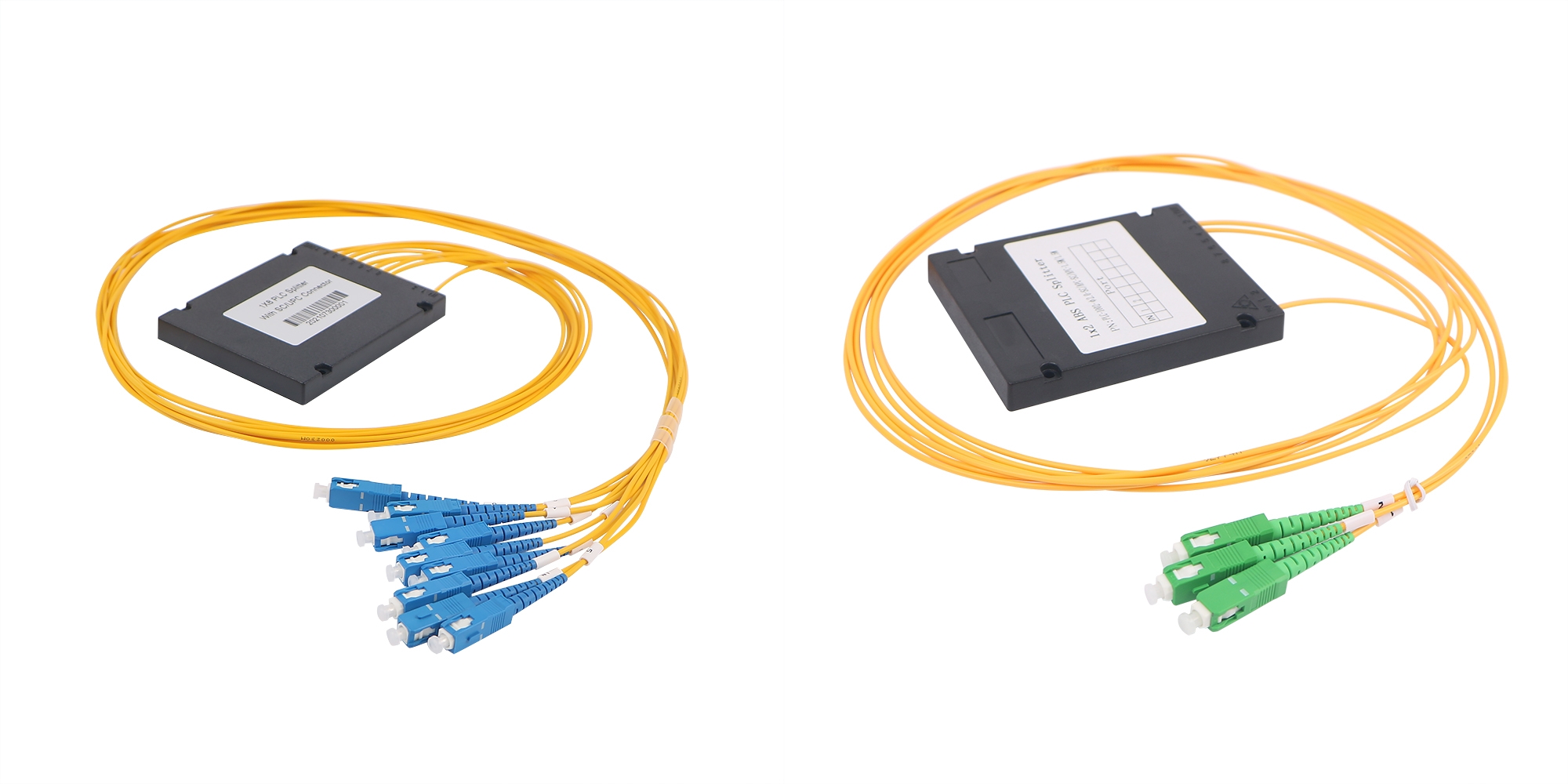

Séparateur PLC S de type boîte ABS

(3) Rapport spectral

Le rapport de division est défini comme le rapport de la puissance de sortie de chaque port de sortie du séparateur optique, dans l'application système, le rapport de division est en effet basé sur les nœuds optiques réels du système requis par la quantité de puissance optique, pour déterminer le rapport de division approprié (sauf pour la distribution moyenne), le rapport de division du séparateur optique et la transmission de la longueur d'onde de la lumière sont liés à la longueur d'onde de la lumière, par exemple, un séparateur optique dans la transmission de la lumière de 1,31 μm lorsque le rapport de division des deux sorties pour le rapport de partage de 50:50 ; dans la transmission de 1,5 um de lumière, cela devient 70:30 (la raison de cette situation, parce que le séparateur optique a une certaine bande passante, c'est-à-dire que le rapport de division est fondamentalement inchangé lorsque la bande passante du signal optique transmis). Par conséquent, la longueur d'onde doit être spécifiée lors de la commande d'un séparateur optique.

(4)Isolement

Le degré d'isolation fait référence au séparateur optique d'un chemin optique sur l'autre chemin optique de la capacité d'isolation du signal optique. Dans les indicateurs ci-dessus, le degré d'isolation du séparateur optique est plus important. Dans le système réel, les applications nécessitent souvent une isolation de plus de 40 dB, sinon cela affectera les performances de l'ensemble du système.

En outre, la stabilité du séparateur optique est également un indicateur important de la soi-disant stabilité qui fait référence aux changements de température externe, aux autres appareils, aux changements dans l'état de fonctionnement du rapport de division du séparateur optique et à d'autres indicateurs de performance doivent rester fondamentalement inchangés. En fait, la stabilité du séparateur optique dépend entièrement du niveau du processus du fabricant, des produits des différents fabricants, de la qualité de la différence entre les grands. Dans les applications pratiques, j'ai rencontré beaucoup de séparateurs optiques de mauvaise qualité, non seulement les indicateurs de performance se détériorent rapidement, et le taux de dommages est assez élevé, en ce qui concerne l'épine dorsale à fibre optique des appareils importants, lors de l'achat, il faut prêter attention au prix ne peut pas simplement regarder le niveau de processus du faible prix du séparateur optique qui est certainement faible.
