Comprendre la résistance de la fibre optique : une analyse multidimensionnelle

La fibre optique est l'épine dorsale des réseaux de communication modernes, réputée pour sa capacité à transmettre des données sur de longues distances avec une perte minimale. Si ses performances en matière de transmission de données sont souvent saluées, la résistance physique de la fibre optique est tout aussi essentielle à sa fiabilité et à sa durabilité dans diverses applications. Cet article se penche sur les facteurs affectant la résistance des fibres optiques, en intégrant des théories scientifiques telles que les statistiques de Weibull, la mécanique de la rupture et la théorie de la corrosion sous contrainte pour fournir une analyse complète fondée sur des données.

1. Propriétés des matériaux

La résistance de la fibre optique dépend principalement du matériau du noyau, généralement du verre de silice.

Force intrinsèque : Le verre de silice pure a théoriquement une résistance à la traction inhérente allant jusqu'à 10 GPa. Cependant, cette résistance n’est possible qu’avec des fibres sans défauts.

Distribution de Weibull : Le modèle statistique de Weibull est largement utilisé pour décrire la variabilité de la résistance des fibres de verre. Selon la théorie de Weibull, la résistance des fibres optiques suit une distribution de probabilité influencée par la taille et la répartition des défauts de surface. La force caractéristique (σ₀) et le module de Weibull (m) sont des paramètres clés pour évaluer la fiabilité des fibres. Un module de Weibull plus élevé indique une variabilité plus faible et une résistance plus prévisible.

Formule de Weibull pour la force optique

2. Processus de fabrication

La manière dont les fibres optiques sont fabriquées a un impact significatif sur leur résistance mécanique.

Mécanique de la fracture dans le dessin : Pendant le processus de fibrage, même des fluctuations infimes de température ou de tension peuvent créer des microfissures à la surface des fibres. Ces microfissures agissent comme des concentrateurs de contraintes, réduisant la résistance à la traction. La mécanique des fractures aide à prédire comment ces fissures se propagent sous contrainte, soulignant ainsi la nécessité d’un contrôle précis des processus.

Application de revêtement : L'application de revêtements polymères lors de la fabrication atténue l'effet des défauts de surface. Des revêtements correctement appliqués répartissent les contraintes plus uniformément, retardant ainsi la propagation des fissures.

Tests Weibull dans le contrôle qualité : Les fabricants utilisent régulièrement l'analyse Weibull pour garantir que les fibres répondent aux critères de résistance, fournissant ainsi une assurance statistique de la fiabilité du produit.

3. Facteurs environnementaux

Les conditions extérieures sont un facteur majeur dans la performance à long terme de la fibre.

Théorie de la corrosion sous contrainte : Le verre de silice exposé à la vapeur d'eau subit une corrosion sous contrainte, où l'humidité ambiante réagit avec les liaisons de silice sous contrainte. Cela affaiblit la fibre au fil du temps, un processus décrit par le paramètre de corrosion sous contrainte (n). Les fibres avec des valeurs n plus élevées présentent une meilleure résistance à la dégradation environnementale.

Cyclisme thermique : Des changements brusques de température peuvent induire des contraintes internes conduisant à la croissance de fissures. Les mesures de ténacité à la rupture donnent un aperçu de la capacité d'une fibre à résister à une telle contrainte thermique.

Dégradation UV : Une exposition prolongée aux UV dégrade les revêtements polymères, réduisant ainsi la couche protectrice’Sa capacité à amortir les contraintes sur le cœur de la fibre.

Les régions illustrées présentent différentes propagations de fissures en cas de fissuration par corrosion sous contrainte. Dans la région I, la propagation des fissures est dominée par l'attaque chimique des liaisons contraintes dans la fissure. Dans la région II, la propagation est contrôlée par la diffusion du produit chimique dans la fissure. Dans la région III, l'intensité du stress atteint sa valeur critique et se propage indépendamment de son environnement.

4. Facteurs de stress opérationnels

La manipulation et l’environnement opérationnel des fibres optiques ont un impact direct sur leur résistance.

Rayon de courbure critique : Les contraintes de flexion peuvent amplifier les défauts de surface, entraînant la propagation de fissures. Le rayon de courbure critique est calculé à l'aide du module d'élasticité et de la résistance à la rupture de la fibre. Le respect des rayons de courbure recommandés par le fabricant est essentiel pour éviter les pannes.

Charge de traction : des forces de traction excessives lors de l'installation peuvent provoquer une déformation irréversible ou une fracture immédiate. Les modèles analytiques combinant la résistance à la traction et le taux de contrainte fournissent des lignes directrices pour les limites d'installation sûres.

Résistance à l'abrasion : L'abrasion induite par friction réduit la résistance des fibres au fil du temps. Ceci peut être mesuré à l'aide d'essais de fatigue dynamique, qui évaluent les performances de la fibre sous des cycles de contraintes répétés.

5. Améliorer la force du système avec Connecteurs de microducs FCST

Bien que les connecteurs de microconduits n'augmentent pas directement la résistance intrinsèque des fibres optiques, Connecteurs microconduits FCST améliorent considérablement la fiabilité et la robustesse des systèmes fibre :

Répartition des contraintes : En fixant les fibres à l'intérieur du conduit, les connecteurs répartissent les contraintes mécaniques plus uniformément, réduisant ainsi le risque de contraintes concentrées susceptibles de propager des fissures.

Étanchéité environnementale : Connecteurs microconduits FCST empêcher la vapeur d’eau et les contaminants de pénétrer, atténuant ainsi les effets de la corrosion sous contrainte.

Intégrité mécanique : ces connecteurs protègent les fibres des forces externes telles que les charges de flexion et de traction, garantissant ainsi une durabilité à long terme dans les environnements difficiles.

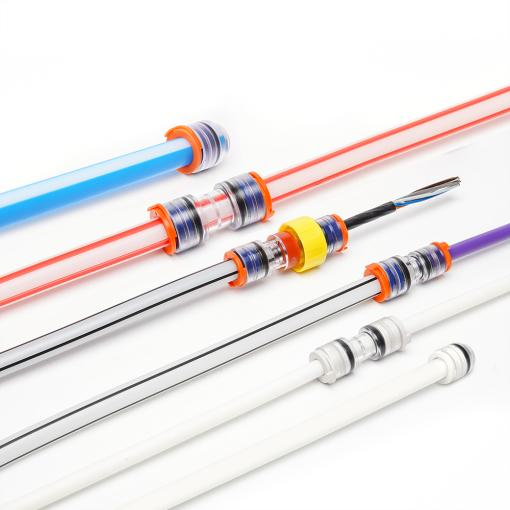

Connecteur droit pour micro-conduits Telcome, 7/3, 5 mm, 12/10 mm, 14/10 mm

6. Vieillissement à long terme

Le vieillissement, ou perte progressive de résistance, est un processus inévitable influencé à la fois par l'exposition environnementale et le stress opérationnel. Les modèles de vieillissement de Weibull aident à prédire la probabilité de défaillance des fibres au fil du temps, aidant ainsi les fabricants à définir des attentes réalistes en matière de durée de vie.

Conclusion et recommandations

Tirer parti des modèles scientifiques : Appliquez les statistiques de Weibull, la mécanique de la rupture et la théorie de la corrosion sous contrainte pour évaluer et améliorer la résistance des fibres.

Améliorez la précision de la fabrication : Utilisez des mesures de contrôle de qualité avancées telles que les tests Weibull pour garantir la fiabilité.

Utilisez des composants de protection : Intégrer Connecteurs microconduits FCST pour réduire les facteurs de stress environnementaux et mécaniques.

Assurer une manipulation appropriée : Suivez les directives de l'industrie concernant le rayon de courbure, les limites de traction et la protection contre l'abrasion.

En intégrant ces principes scientifiques à des mesures de protection robustes, telles que Connecteurs microconduits FCST, les systèmes à fibre optique peuvent atteindre une fiabilité améliorée, une durée de vie plus longue et de meilleures performances dans diverses applications.

Références

Weibull, W. (1951). 'Une fonction de distribution statistique d'une large applicabilité.' Journal of Applied Mechanics.

Pelouse, BR (1993). Fracture des solides fragiles. La Presse de l'Universite de Cambridge.

Michalske, TA et Freiman, SW (1982). 'Un modèle de corrosion sous contrainte pour les matériaux fragiles.' Journal de l'American Ceramic Society.

Spécifications et données techniques du connecteur FCST Microduct (2023).
