Comment terminer un câble à fibre optique avec un connecteur SC Fast ?

La terminaison des câbles à fibre optique avec des connecteurs rapides SC est une compétence cruciale pour toute personne impliquée dans les installations, les réparations ou la maintenance de la fibre optique. Les connecteurs rapides SC (Subscriber Connector) sont largement utilisés dans diverses applications en raison de leur facilité d'utilisation et de leurs performances fiables. Dans ce guide, nous vous guiderons à travers le processus étape par étape de résiliation d'un câble à fibre optique avec un connecteur rapide SC.

Étape 1 : Rassemblez les outils et le matériel nécessaires

Avant de commencer le processus de résiliation, assurez-vous de disposer de tous les outils et matériels requis :

• Connecteur rapide SC

• Câble à fibre optique (monomode ou multimode, selon vos besoins)

• Couperet à fibres

• Outil de dénudage des fibres

• Produits de nettoyage des fibres (lingettes non pelucheuses et solution de nettoyage des fibres)

• Époxy ou adhésif (selon le type de connecteur rapide SC utilisé)

• Film de polissage (pour polir le connecteur)

• Rondelle ou accessoire de polissage (pour maintenir le connecteur pendant le polissage)

• Microscope d'inspection de fibre ou localisateur visuel de défauts (VFL)

• Lunettes et gants de sécurité




Étape 2 : préparer le câble fibre

1.Dénudez la gaine extérieure : utilisez l'outil de dénudage de fibre pour retirer la gaine extérieure du câble à fibre optique, exposant ainsi la ou les fibres individuelles. Faites attention à ne pas entailler ou endommager les fibres pendant ce processus.

2.Retirez le revêtement tampon : Une fois la ou les fibres exposées, utilisez à nouveau l'outil de dénudage des fibres pour retirer le revêtement tampon, laissant la ou les fibres nues prêtes à être terminées. La longueur de la fibre exposée doit correspondre à la longueur requise par le connecteur rapide SC.

3.Nettoyer la ou les fibres : Essuyez la ou les fibres nues avec une lingette non pelucheuse et une solution de nettoyage des fibres pour éliminer toute poussière, huile ou contaminant. La propreté est essentielle pour garantir une terminaison réussie.

Étape 3 : Cliver la fibre

1.Placez la fibre dans le couperet : Insérez la fibre préparée dans le couperet, en l'alignant soigneusement pour assurer une coupe perpendiculaire.

2.Marquez la fibre : abaissez la lame du couperet pour marquer doucement la surface de la fibre. Veillez à ne pas appliquer une force excessive pour éviter toute fissure ou éclat sur la fibre.

3.Terminez le clivage : appliquez une force contrôlée pour terminer le clivage. Un clivage propre et fluide est essentiel pour obtenir des connexions à faibles pertes.

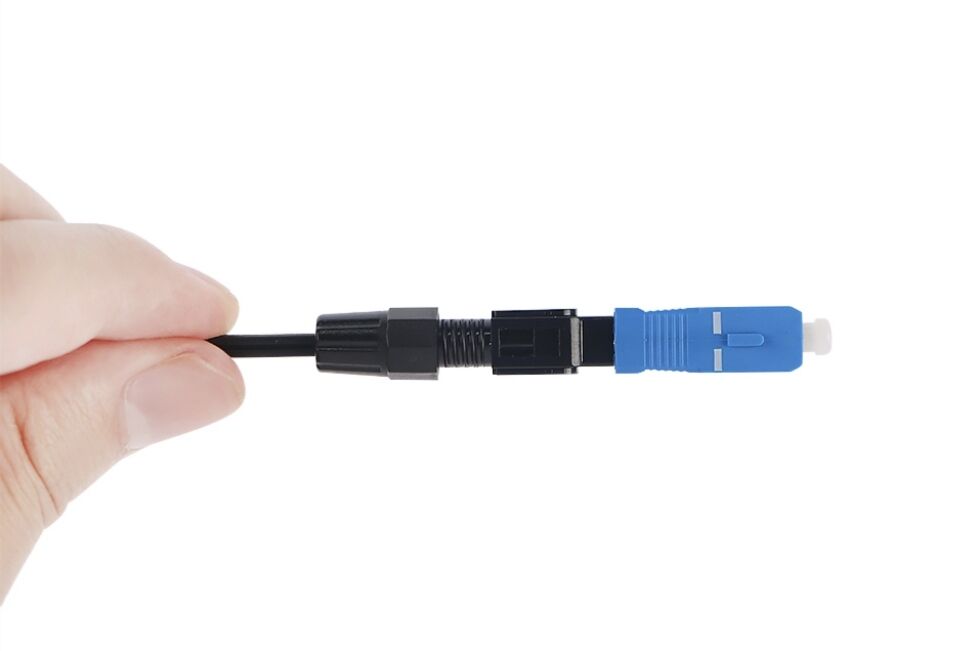

Étape 4 : Installation du connecteur rapide SC

1.Ouvrez le connecteur : Si vous utilisez un connecteur rapide SC pré-poli, ouvrez le boîtier du connecteur et insérez soigneusement la fibre coupée dans la virole du connecteur. Assurez-vous que la fibre est bien en place et dépasse légèrement de l'extrémité de la virole.

2.Appliquer de l'époxy ou de l'adhésif (si nécessaire) : Si vous utilisez un connecteur rapide SC qui nécessite de l'époxy ou de l'adhésif, appliquez une petite quantité sur la virole du connecteur avant d'insérer la fibre clivée. Suivez les directives du fabricant pour l'époxy ou l'adhésif spécifique utilisé.

3.Durcissez l'époxy (le cas échéant) : Si vous avez utilisé de l'époxy, suivez les instructions de durcissement pour garantir une liaison sécurisée entre la fibre et le connecteur.

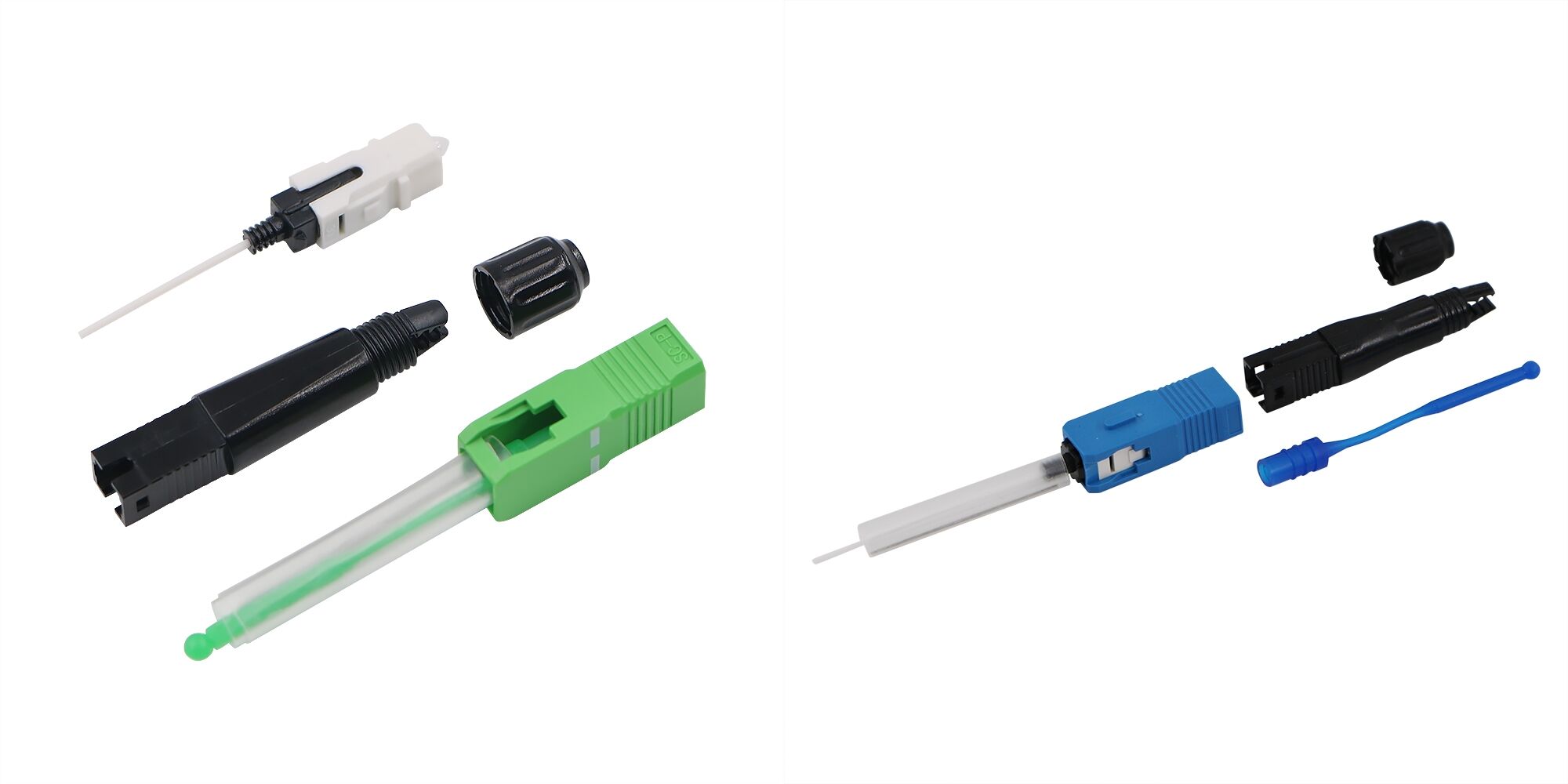

Connecteur rapide SC

Étape 5 : Polissage du connecteur

1.Placez le connecteur dans le dispositif de polissage : si vous utilisez un connecteur pré-poli, ignorez cette étape. Sinon, fixez le connecteur dans la rondelle de polissage ou le support, en vous assurant que l'extrémité du connecteur dépasse légèrement du support.

2.Polissez le connecteur : utilisez le film de polissage pour polir l'extrémité du connecteur dans un mouvement en huit. Commencez avec un film à gros grains et passez progressivement à des grains plus fins pour une finition lisse et polie.

3.Inspectez le connecteur : après le polissage, inspectez l'extrémité du connecteur à l'aide d'un microscope d'inspection de fibre ou d'un VFL. Vérifiez tout défaut, égratignure ou contamination. Un connecteur propre et bien poli garantit des performances optimales.

Terminaison des câbles à fibres optiques avec Connecteurs rapides SC nécessite une attention aux détails et une manipulation appropriée des fibres délicates. En suivant le guide étape par étape fourni dans cet article, vous pouvez obtenir des terminaisons de fibre efficaces et fiables, permettant une transmission de données et une communication efficaces dans les réseaux à fibre optique. N'oubliez jamais de respecter les consignes de sécurité et les instructions du fabricant lorsque vous travaillez avec des câbles et des connecteurs à fibre optique.
