Comment installer une fermeture d'épissure de fibre optique de type dôme ?

Fermeture d'épissure de fibre optique est utilisé pour connecter le câble de distribution et le câble entrant, est largement utilisé dans les communications, les systèmes de réseau, la télévision par câble CATV, etc. Il adopte un plastique technique formulé scientifiquement et est façonné par moulage par injection, avec des effets anti-vieillissement, anti-corrosion, ignifuge, imperméable, anti-vibration et anti-choc. Peut efficacement empêcher les fibres optiques de l'influence de l'environnement extérieur.

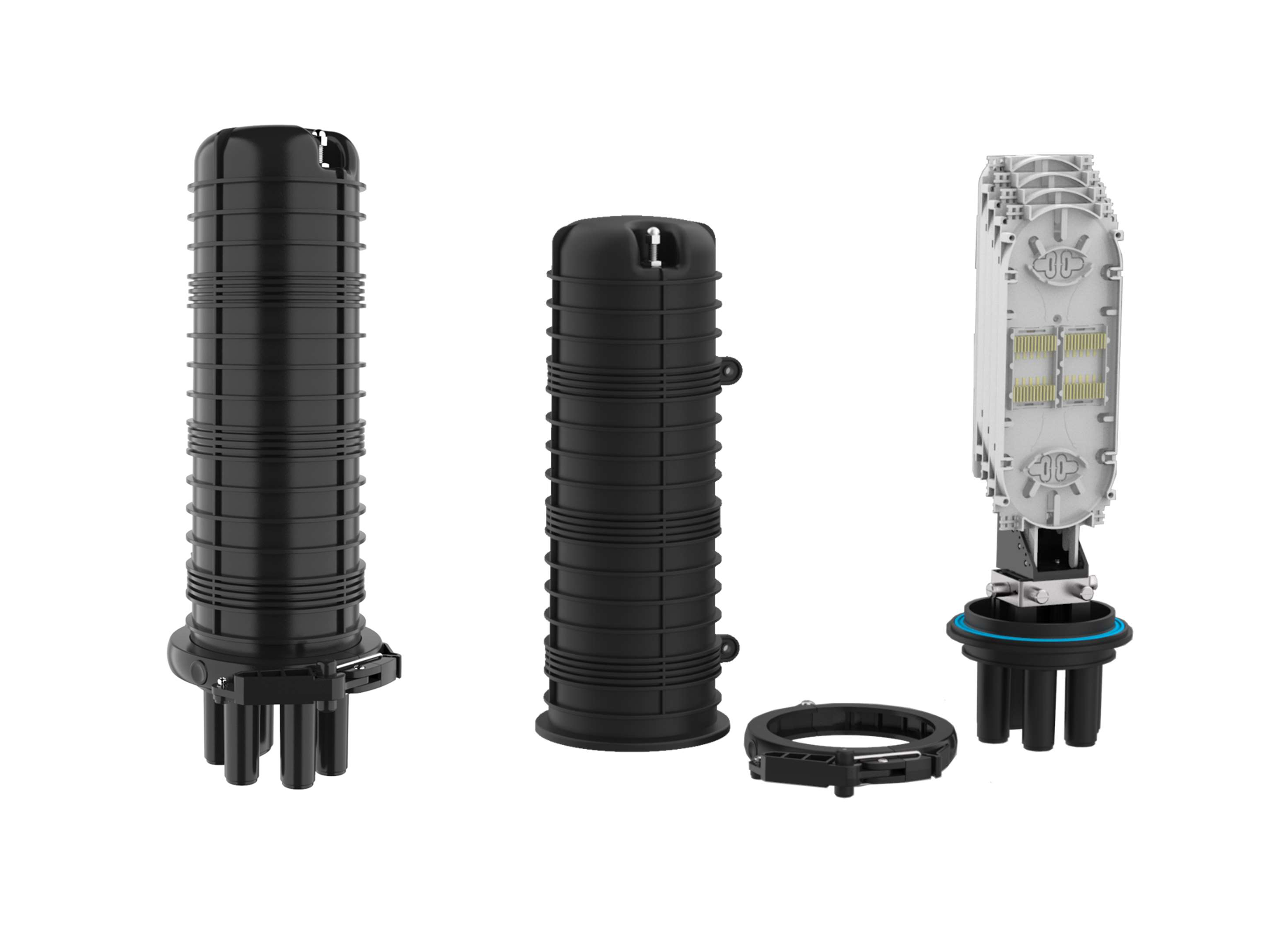

Fermeture optique d'épissure de fibre de joint thermorétractable de dôme FCST012238

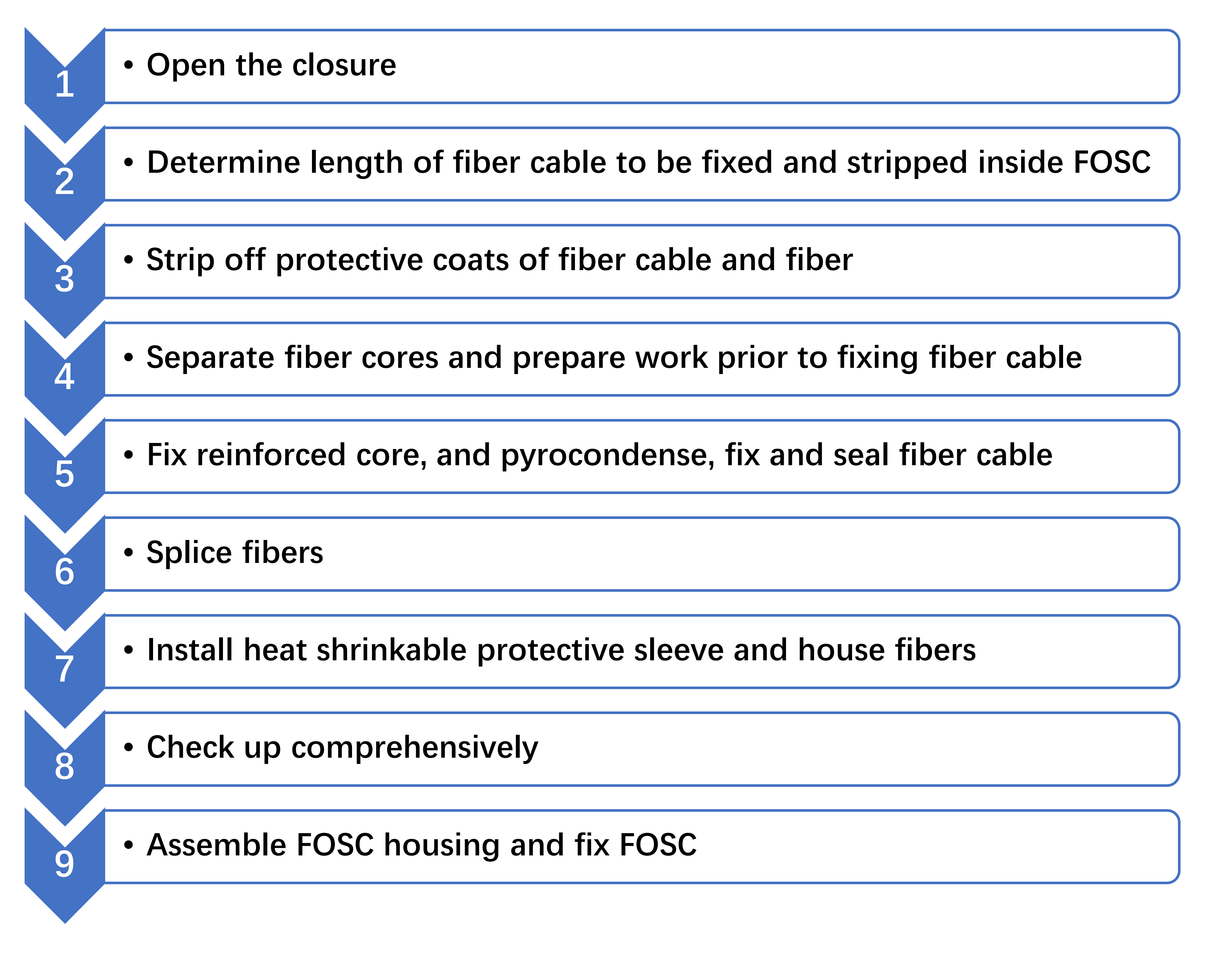

Faites-nous savoir aujourd'hui, comment installer une fermeture d'épissure de fibre optique de type dôme ? (Démontrer avec FCST012238 Fermeture d'épissure de fibre optique.)

1.1 Première étape - Ouvrir la fermeture.

1.1.1 Nettoyer les locaux et déterminer où installer le FOSC, puis placer câbles à fibre optique requis.

1.1.2 Vérifier si les principaux composants et accessoires ont été bien préparés à l'intérieur du colis.

1.1.3 Ouvrir la fermeture

1.Démontez le boulon de fixation de l'arceau et retirez le système de verrouillage de l'arceau, puis entrez. démonter le cerceau.

2.Tirez le couvercle FOSC vers le haut, l'installation peut commencer.

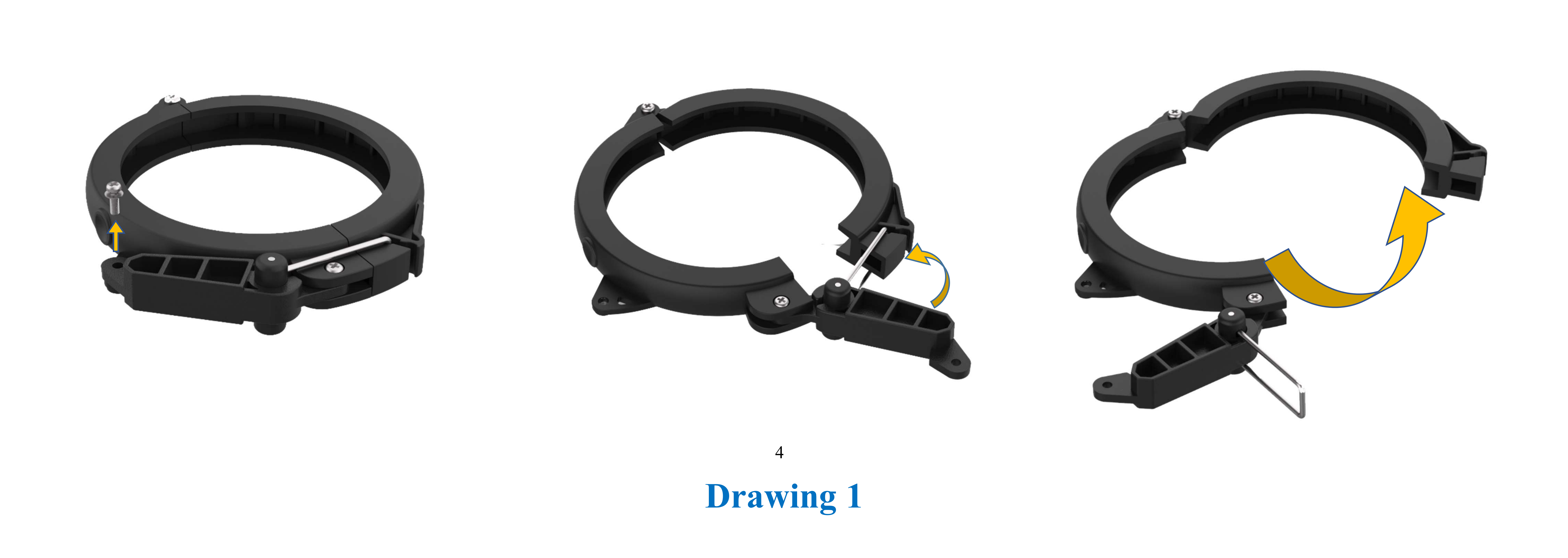

1.1.4 Voir dessin 1

Questions importantes : Si les conditions météorologiques ne sont pas suffisamment bonnes, une tente doit être conçu pour être étanche à l'eau et à la poussière.

1.2 Deuxième étape - Déterminer la longueur du câble à fibre optique à fixer et à dénuder à l'intérieur du FOSC.

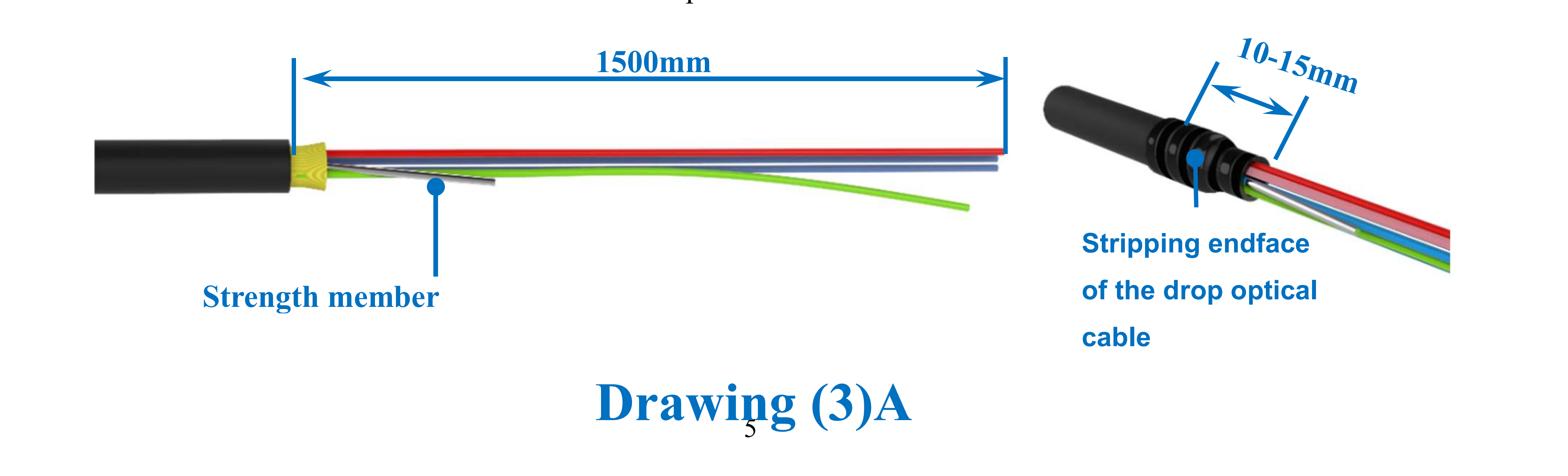

1.2.1 Si tout fibres sont destinés à l'épissage des branches, veuillez vous référer au dessin 3(A) pour la longueur de dénudage.

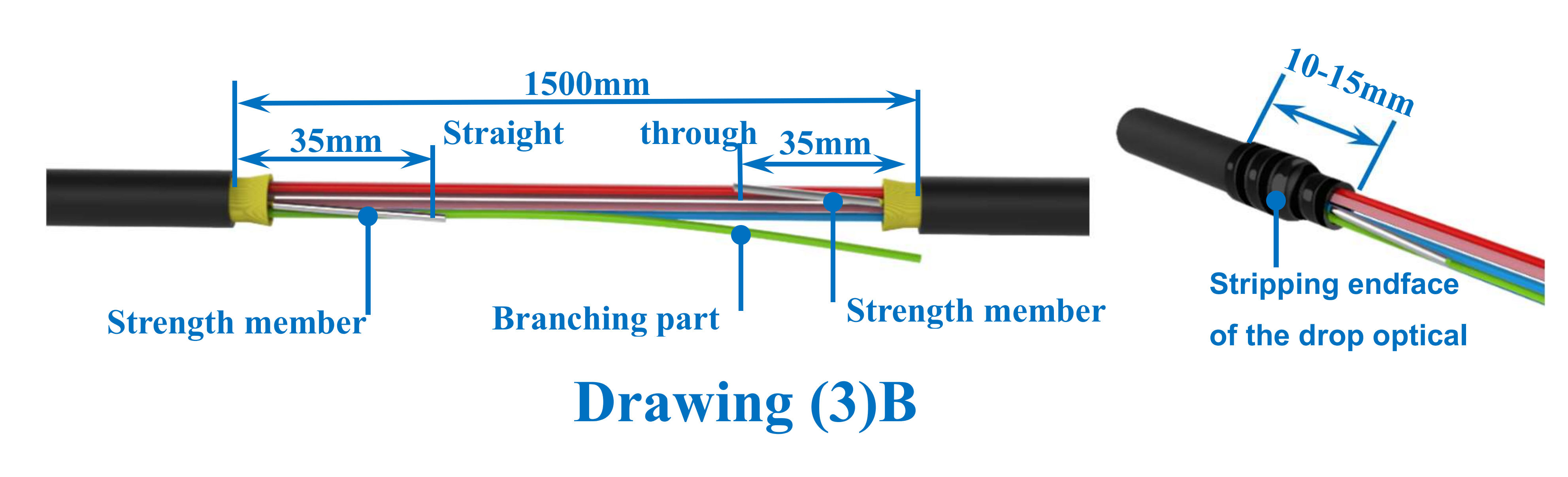

1.2.2 Si certaines fibres sont destinées au passage direct, tandis que d'autres sont destinées à l'épissage des branches, veuillez vous référer au dessin 3(B) pour connaître la longueur de dénudage.

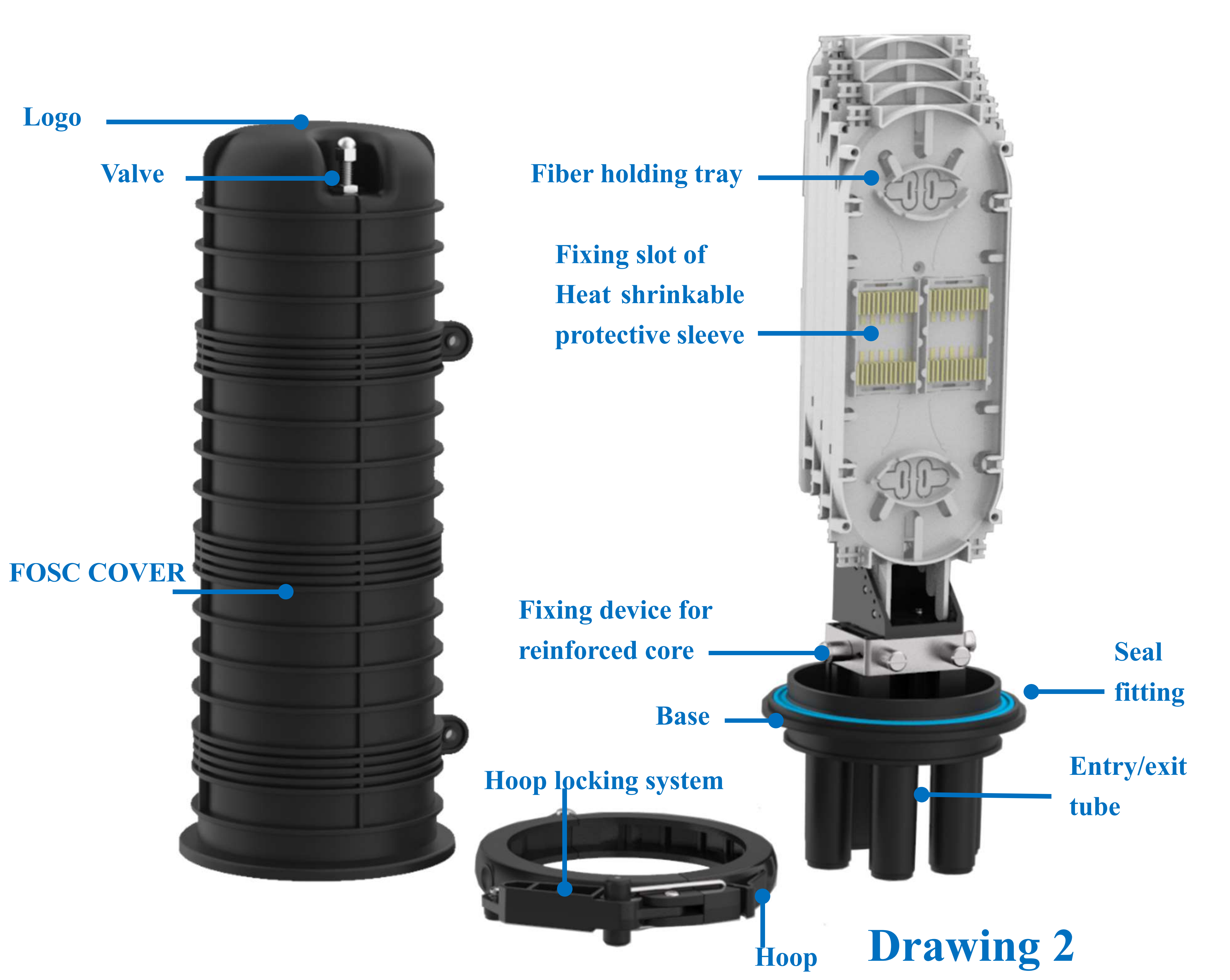

1.2.3 Voir le dessin 2.

Questions importantes : 1. Réservez suffisamment de longueur de câble à fibre optique à épisser.

2. La longueur de dénudage pourrait également être décidée par les clients en fonction des exigences d'installation.

1.3 Troisième étape : Enlevez la couche protectrice du câble à fibre optique et de la fibre..

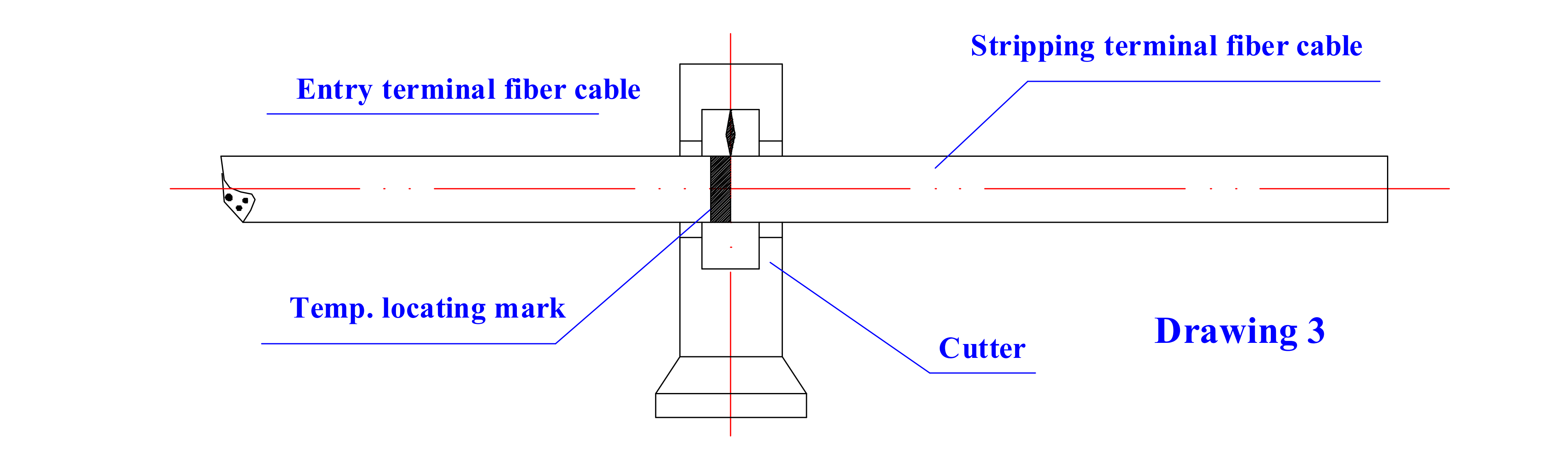

1..3.1 Enlever la couche protectrice du câble à fibre optique du temp. repère de localisation avec le cutter et le décapant, veuillez vous référer au dessin 3f ou à la longueur de dénudage. La longueur de dénudage pourrait également être décidé en fonction des exigences d'installation

1.3.2 Voir le dessin 3.

Problèmes importants : S'il est difficile de retirer toute la couche protectrice du câble à fibre optique en même temps, dénudez-la. coupez-le section par section pour éviter la rupture des fibres.

1.4 Quatrième étape – Séparez les âmes de fibre et préparez le travail avant de fixer le câble à fibre.

1.4.1 Enrouler 2 couches de ruban isolant sur la couche protectrice de l'âme en fibre pour assurer la protection. Pendant ce temps, débarrassez-vous du rembourrage pour séparer le noyau des fibres et nettoyez-les. Formez un anneau d'un diamètre d'environ 100 mm et fixez-le temporairement sur la fibre avec du ruban adhésif.

1.4.2 Selon le câble fibre dénudé, les deux cas suivants sont disponibles.

1.Toutes les fibres doivent être ramifiées après avoir été complètement épissées.

2.Certaines fibres sont destinées au passage direct après avoir été enroulées, tandis que les autres sont destinées au bifurquer épissage.

1.4.3 Le FOSC est fourni avec 5 tubes d'entrée/sortie simples qui conviennent aux fibres simples câbles avec max. diamètre ф20 mm et 1 tube d'entrée/sortie de masse qui convient à 1 morceau de câble à fibre optique avec max. diamètre ф 32 mm ou 2 morceaux de câbles à fibres d'un diamètre maximum de ф 25 mm ou plusieurs morceaux de câbles à fibres de diamètre court.

1.4.4 Un tube d'entrée/sortie de masse est requis si certaines fibres sont destinées à un passage direct.

1.4.5 Le couvercle du tube d'entrée/sortie correspondant pourrait être légèrement arraché avec tournevis de l'intérieur vers l'extérieur selon le nombre et le diamètre du câble fibre requis.

1.4.6 Réserver l'âme renforcée en longueur de 35 mm et couper celles qui ne sont pas nécessaires.

1.4.7 Voir le dessin 3.

Problèmes importants : les tubes d'entrée/sortie doivent être sélectionnés avec précision pour faciliter l'épissage et l'étanchéité.

1.5 Fixer l'âme renforcée et pyrocondenser, fixer et sceller le câble en fibre.

1.5.1 Insérer le câble à fibres dans le tube de fixation thermorétractable correspondant, insérer davantage le placez-les dans le tube d'entrée/sortie au bas du FOSC.

1.5.2 Utiliser pour desserrer les vis du noyau renforcé avec un tournevis, qui doit ensuite être inséré dans la fente de fixation et serrer. Resserrez-le ensuite à l'aide d'un tournevis.

1.5.3 Atteler manuellement le manchon de fixation thermorétractable au câble fibre jusqu'à sa racine.

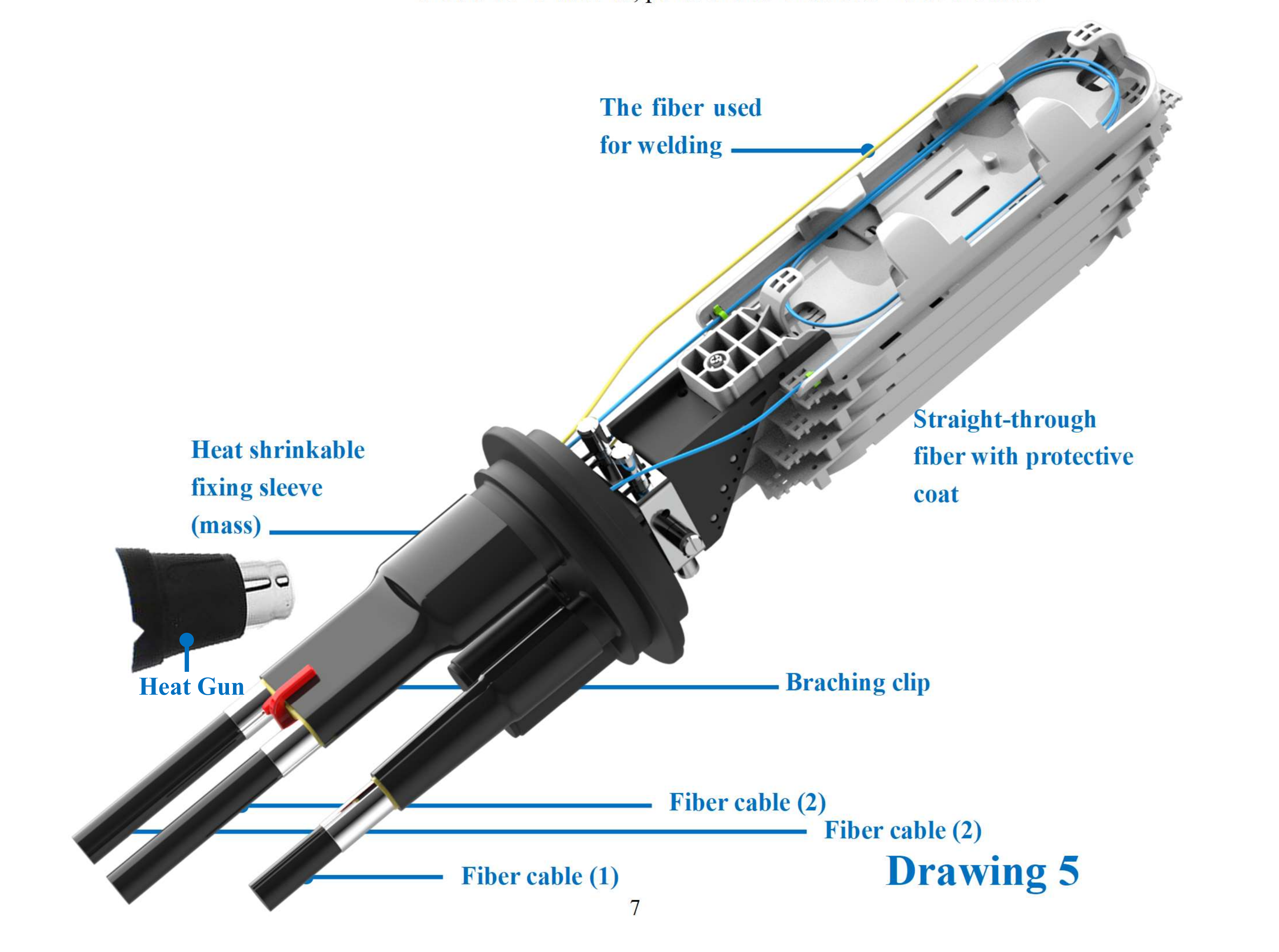

1.5.4 Veuillez vous référer au dessin 5 pour l'installation du clip de dérivation.

1.5.5 Manchon de fixation thermorétractable avec pulvérisateur d'incendie pour le rendre épousant le tube d'entrée/sortie et câble fibre pour atteindre une étanchéité complète.

1.5.6 Voir dessin 5

question importante : 1. Les vis du noyau renforcé doivent être serrées.

2. Pendant le chauffage, le tube de fixation thermorétractable doit rétrécir uniformément, et là devrait Il n'y a pas de bulles, pores et autres défauts à l'intérieur du tube.

1.6 Étape six – Épisser les fibres.

1.6.1 Suivre le manuel d'utilisation de machine d'épissage par fusion pour épisser la fibre. Question importante : faites attention à la torsion et à la courbure de la fibre.

1.7 Septième étape – Installer le manchon protecteur thermorétractable et les fibres de la maison.

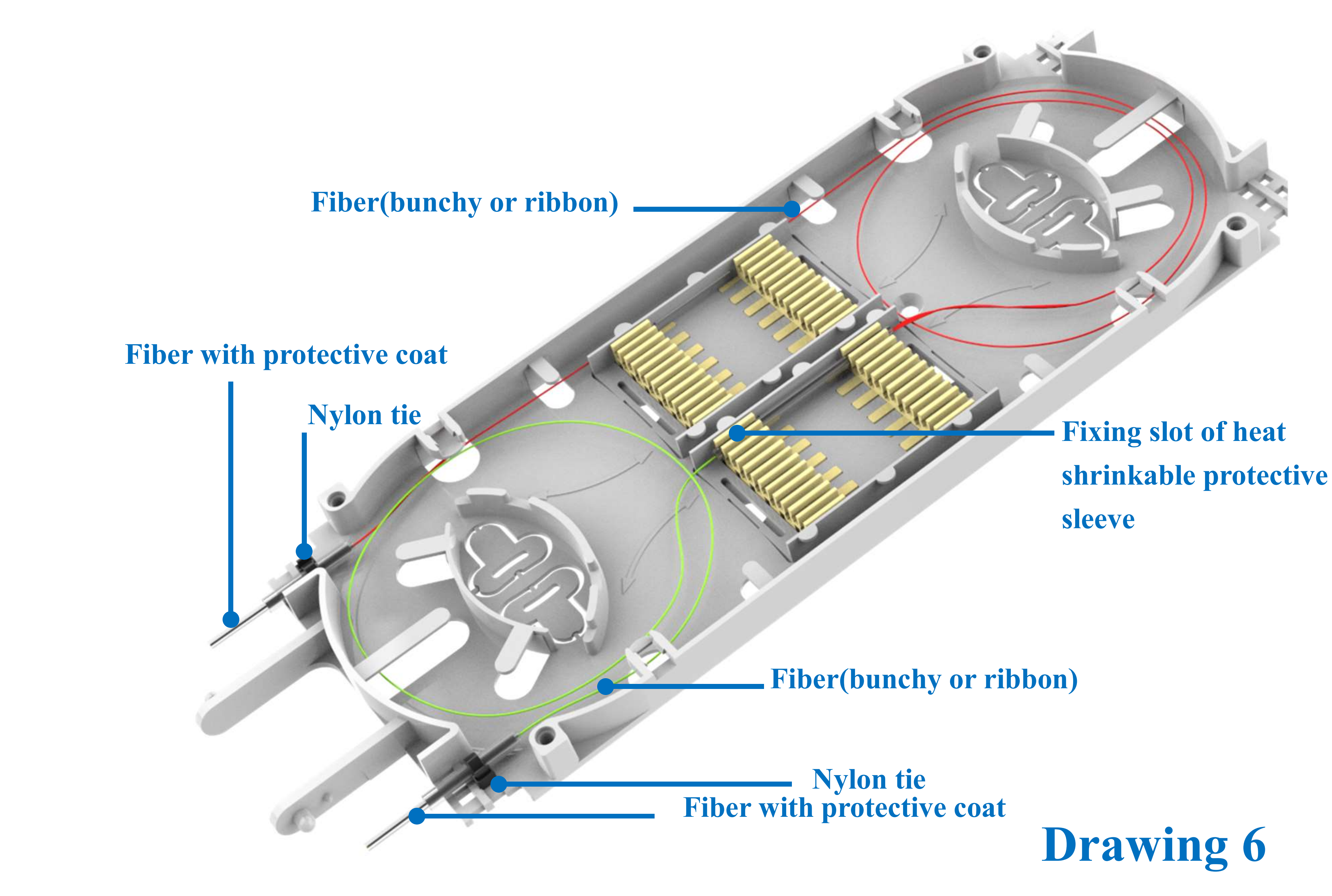

1.7.1 Une fois l'épissage des fibres terminé, le premier anneau de fibre doit être logé du côté le plus éloigné du FOST, la fibre optique restante doit être enroulée pour former un anneau. avec un diamètre d'au moins 80 mm. puis mettez-le dans FOST (Plateau d'épissure de fibre optique)avec un manchon de protection thermorétractable. (fixez d'abord le thermorétractable manchon de protection dans la fente, puis agrandissez le diamètre de anneau de fibre correctement.)

1.7.2 voir Dessin 6

Question importante : faites attention à la torsion et à la courbure de la fibre.

1.8 Étape huit – Vérification complète.

Pour garantir les exigences techniques, les instructions suivantes doivent être suivies :

1.8.1 Les fibres avec revêtement protecteur sont fixées avec des attaches en nylon à l'entrée du FOST.

1.8.2 L'œillet doit être pressé de l'intérieur vers l'extérieur afin d'installer correctement le FOST.

1.8.3 Les fibres droites et réservées avec une couche de protection doivent être enroulées vers le plateau de maintien des fibres.

1.8.4 Vérifier si les tendeurs internes et l'écrou de fixation du noyau renforcé sont bien resserré.

1.8.5 Vérifier si le raccord d'étanchéité est installé proprement et en douceur.

1.8.6 Vérifier si le manchon de fixation thermorétractable est fiable et complètement étanche.

1.8.7 Voir le dessin 4.

Problèmes importants : si des problèmes surviennent, ils doivent être résolus immédiatement

1.9 Étape neuf – Assembler le boîtier FOSC et fixer le FOSC.

1.9.1 Mettre le déshydratant dans le FOSC.

1.9.2 Mettre le couvercle FOSC directement sur la base.

1.9.3 Installer le cerceau en plastique entre le couvercle FOSC et la base, serrer le système de verrouillage du cerceau, qui doit ensuite être fixé par le boulon de fixation du cerceau.

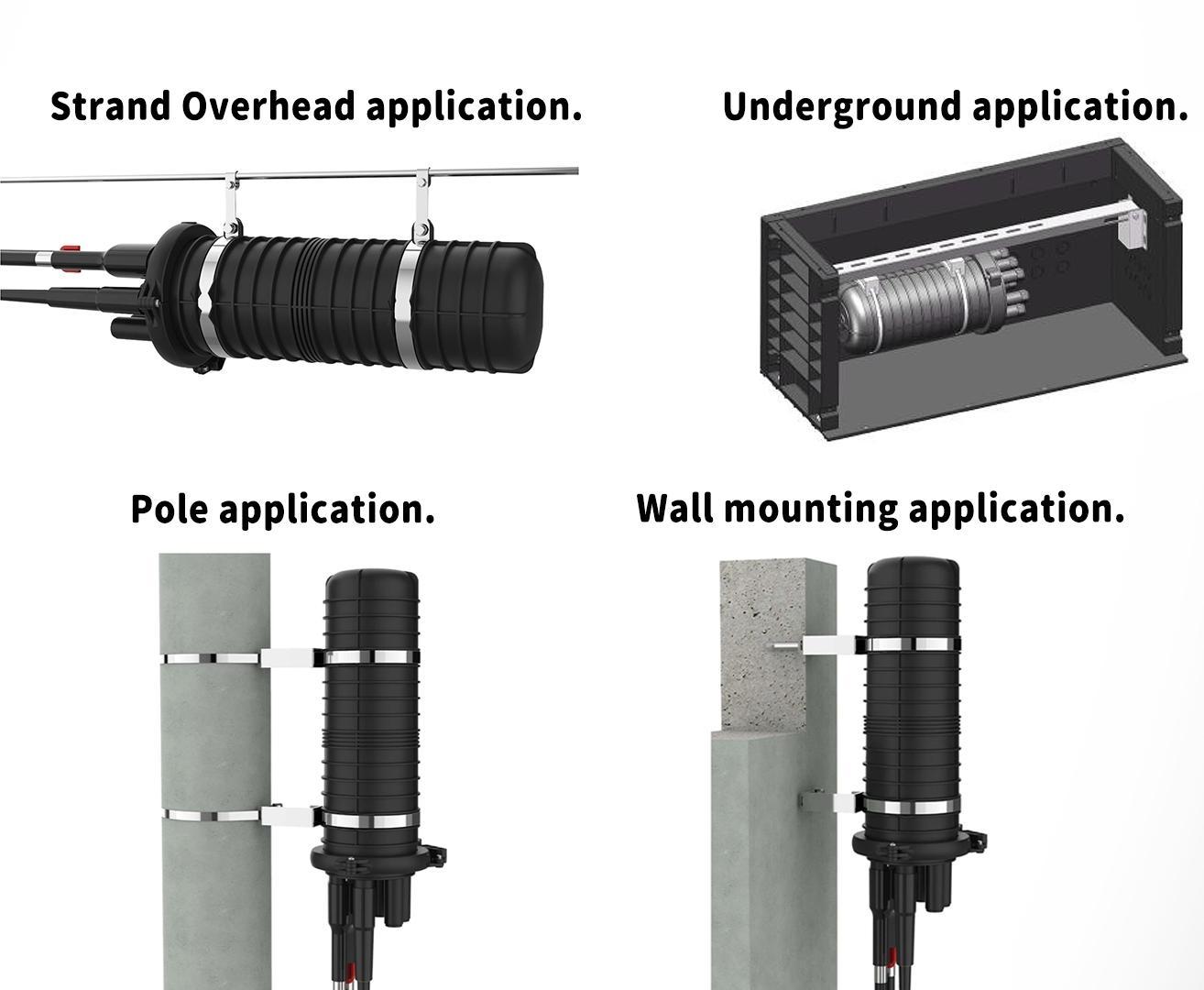

1.9.4 Installation du FOSC

1. Application de toron aérien : Fixez le fil d’acier avec un clip métallique. Veuillez vous référer au dessin 7

2.Application sur poteau : fixez le cerceau métallique et le tableau arrière au poteau. Veuillez vous référer au dessin 8

3.Application de montage mural : fixez le support au mur avec un boulon. (un cerceau métallique n'est pas requis.) Dessin 9

4.Application souterraine: le cerceau métallique n'est pas nécessaire.

Problèmes importants : 1. Faites attention lors de l'installation du cerceau en plastique.

2. La spécification du boulon pour fixer le support est M8.

Fin
