Comment installer correctement un câble à fibre optique soufflé par air

Avant le début de l'opération de pose du câble, le système de microconduits doit être vérifié pour s'assurer que le rayon de courbure minimum du câble n'est pas violé pendant la manipulation, l'alimentation, la mise en place et le positionnement final. L'équipement et tous les raccords à pression doivent être vérifiés. Le moteur de placement doit être vérifié pour confirmer que les limites de tension et de compression correspondant au câble à placer ont été réglées correctement et avec précision. Les radios doivent être vérifiées pour confirmer que toutes les positions habitées le long de l'emprise sont en communication et prêtes à commencer le placement. La figure 1 montre une opération typique de projection de câble de microconduit sans assistance.

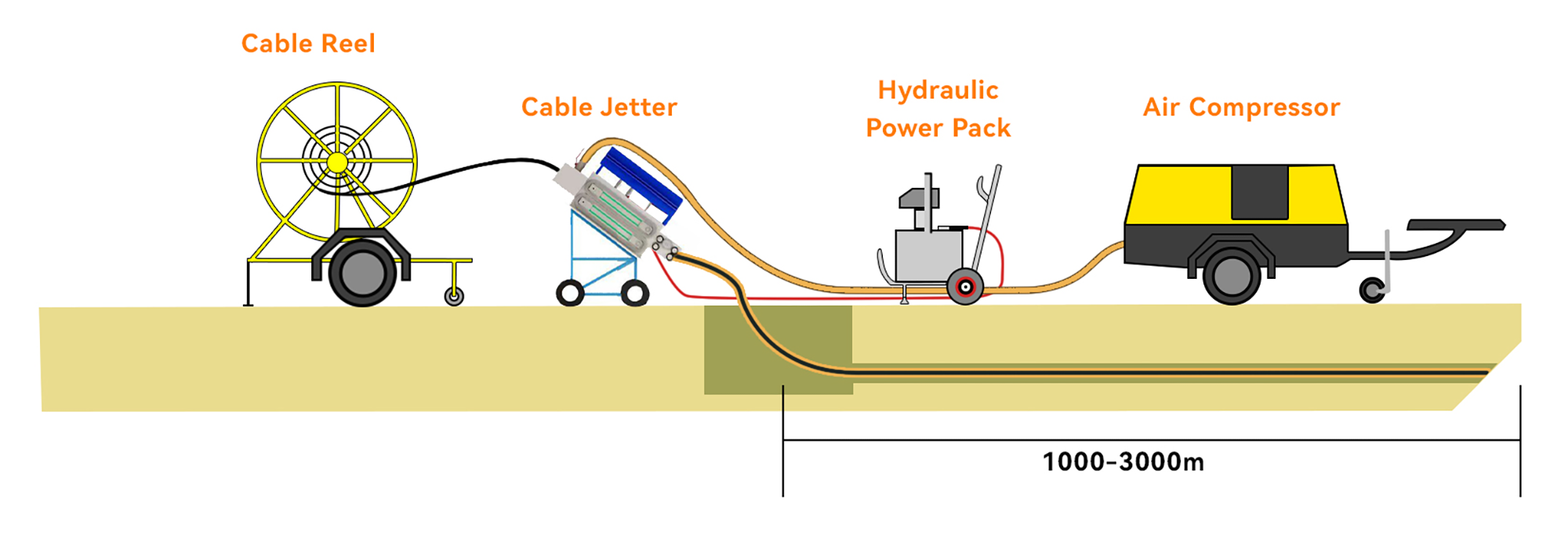

FIG 1 – Schéma de projection de câble montrant le placement sans assistance intermédiaire

Toutes les transitions vers et hors des regards doivent être directes et douces, ne violant aucune des limites mécaniques ou géométriques du câble.

Les pressions d'air et les pressions hydrauliques doivent être réglées conformément aux instructions du fabricant du moteur de placement. Le fonctionnement du moteur de placement pendant le placement doit suivre les instructions de son fabricant.

L'opération de placement doit commencer lentement et se poursuivre à vitesse lente jusqu'à ce qu'il soit clair que l'opération de placement se déroule sans problème. La vitesse de placement peut être augmentée progressivement jusqu'à ce que l'opération atteigne une vitesse rapide, mais totalement maîtrisée. Des vitesses de 30 à 60 m/min (100-190 ft/min) ou plus peuvent être atteintes en fonction de l'expérience de l'équipage et de la géométrie de l'itinéraire de placement. FCST et le fabricant du moteur de placement recommandent que l'opération de placement soit effectuée à une vitesse sûre et contrôlable.

Procédure bidirectionnelle Figure 8

Un plan de placement répertoriant les emplacements de tirage, l'assistance intermédiaire et les emplacements en forme de 8 doit être élaboré lors d'une enquête préalable au projet de placement. Le plan de pose indiquera la longueur de câble à enrouler au point 'figure 8'.

Pour les opérations de placement bidirectionnel, un point intermédiaire pratique est sélectionné pour l'emplacement en forme de 8. Il doit être situé à mi-portée et, si possible, la section de conduit dans les deux sens à partir du trou d'homme en forme de 8 doit pouvoir être placée en une seule opération.

Le câble est projeté vers le trou d’homme intermédiaire en forme de 8 en suivant la procédure de projection décrite ci-dessus. Tous les câbles sont retirés de la bobine avec l'excédent de câble en forme de 8 dans une bobine d'environ 10 mètres de long au niveau du trou d'homme intermédiaire en forme de 8 . Le chiffre 8 du câble doit être réalisé avec soin, dans un endroit sûr et inaccessible au public.

Une quantité suffisante de câble doit être laissée dans le trou d'homme d'alimentation du câble initial pour terminer l'épissure avec le câble voisin et pour fournir du mou au câble pour les opérations de maintenance futures.

Une fois que tous les câbles ont été retirés de la bobine et que l'excédent de câble est en forme de 8 , le moteur de traction doit être déplacé vers le trou d'homme en forme de 8 et configuré pour terminer l'opération de projection de câble à partir de la bobine en forme de 8 au niveau du trou d'homme intermédiaire en forme de 8.

La bobine en -8 doit être soigneusement retournée (« retournée ») pour que le câble qui était en bas soit maintenant en haut. Cette bobine de câble « flip » permettra au câble d'être acheminé du haut de la bobine jusqu'au trou d'homme le plus éloigné pour terminer l'opération de placement.

Des accessoires spéciaux sont également disponibles pour la manipulation en forme de 8, ce qui pourrait réduire le nombre de main-d'œuvre et le temps total d'installation.

Le dernier segment du microconduit sera éjecté du trou d'homme en forme de 8 jusqu'au trou d'homme le plus éloigné. L’opération de jet doit être effectuée comme décrit ci-dessus. Comme toujours, le conduit d'enveloppe, le sous-conduit, le conduit interne ou le microconduit doit être lubrifié avant le début de toute opération de mise en place conformément au programme de lubrification. Une fois l'opération de pose commencée, la lubrification doit continuer à être appliquée au câble projeté au fur et à mesure de sa mise en place.

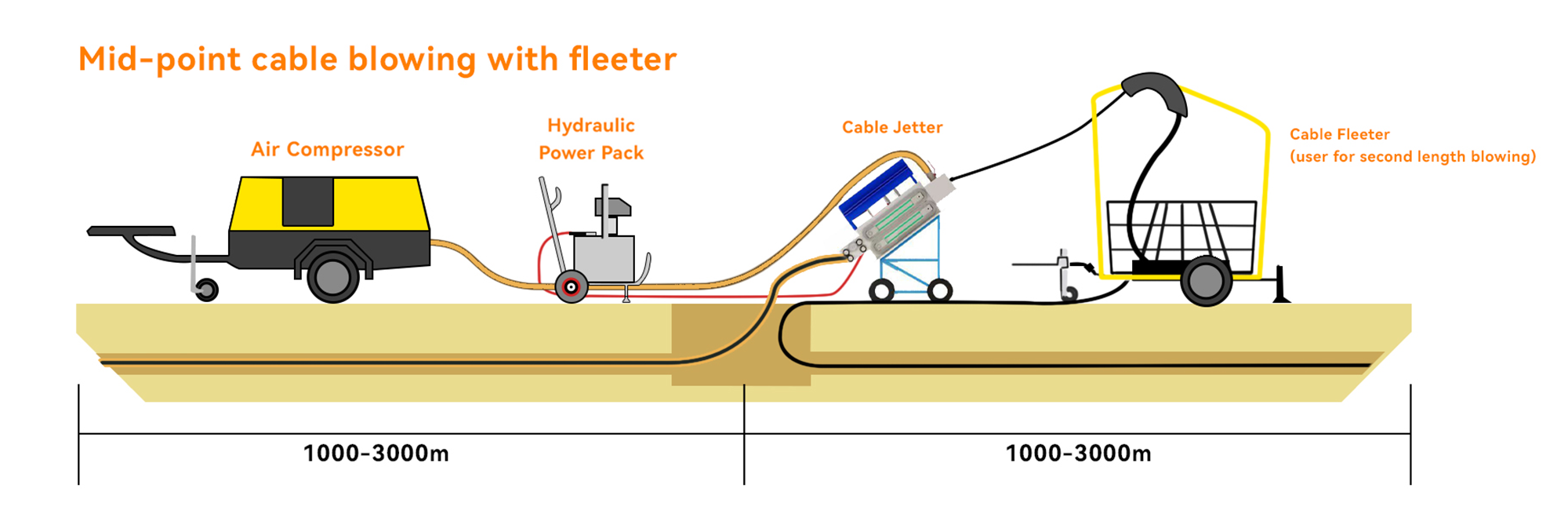

FIG 2 - Procédure bidirectionnelle Figure 8

Assistance intermédiaire

Un plan de placement déterminant les emplacements de tirage, y compris l'emplacement d'assistance intermédiaire, doit être élaboré lors d'une enquête préalable au projet de placement. La figure 3 représente une opération de projection de câble avec assistance intermédiaire.

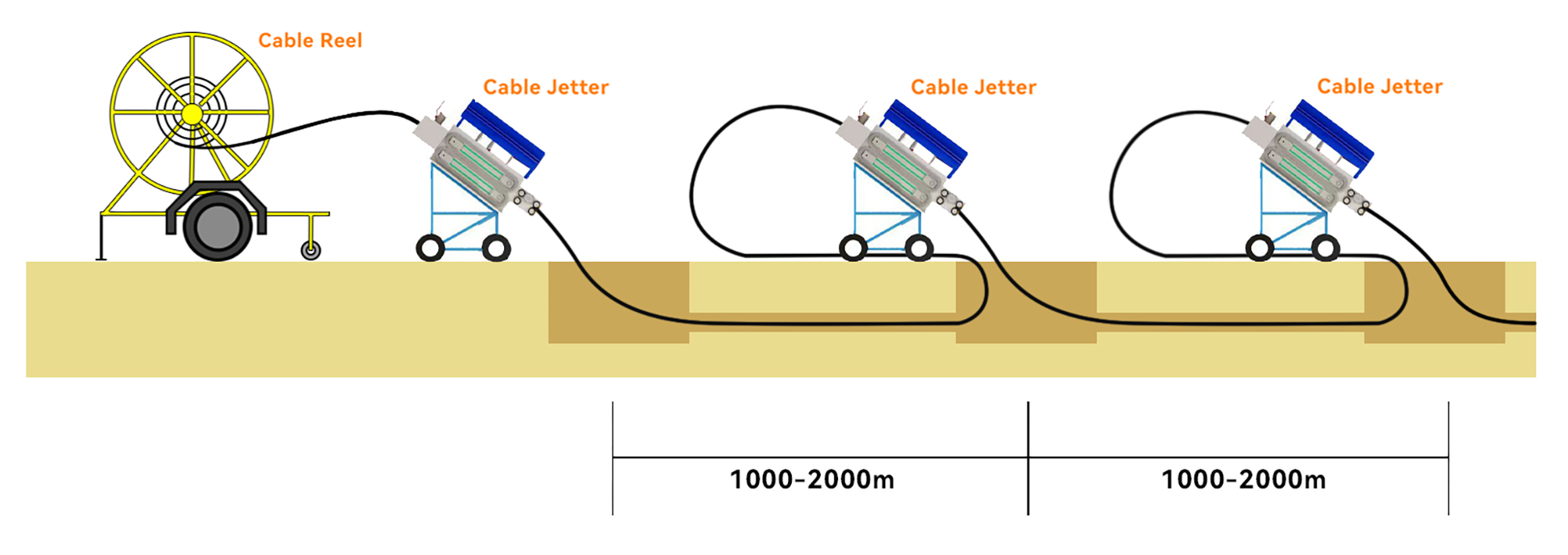

FIG3-Assistance intermédiaire

Pour les opérations de placement d'assistance intermédiaire, un point intermédiaire pratique est sélectionné comme emplacement intermédiaire. Il doit être situé à mi-portée et, si possible, la section de conduit dans les deux sens à partir du trou d'homme d'assistance intermédiaire doit pouvoir être placée en une seule opération. La zone autour de l'emplacement d'assistance intermédiaire doit être capable d'accueillir l'équipement de soutien au sol (compresseur d'air et pompe hydraulique) pour le moteur de placement.

Pour qu'une procédure d'assistance intermédiaire réussisse, les moteurs de placement (moteur principal et moteur d'assistance) doivent être coordonnés, afin que les forces de compression ne s'accumulent pas, provoquant une déformation ou un pli du câble. Les instructions du fabricant du moteur de placement d'assistance pour faire fonctionner le moteur comme moteur d'assistance en tandem avec d'autres moteurs de placement doivent être suivies.

Une fois le câble placé, il convient de prévoir suffisamment de mou à chaque extrémité du chemin de câble pour permettre l'épissure au câble adjacent et pour stocker la quantité standard de mou à chaque épissure requise par l'utilisateur final du câble pour les opérations de maintenance. En outre, un jeu suffisant doit être prévu dans les trous d'homme intermédiaires pour placer le micro-conduit et le câble le long des côtés du trou d'homme, à l'abri des dommages, tout en conservant suffisamment de jeu pour accueillir les utilisateurs finaux.

exigences.

Tous les conduits doivent être bouchés à la fin de l'opération de pose. Si un câble a été tiré dans le conduit, le bouchon du conduit doit être dimensionné à la fois pour le diamètre intérieur du conduit et le diamètre extérieur du câble. Le microconduit doit être laissé intact à travers des trous d'homme intermédiaires pendant la mise en place et le soutirage, dans la mesure du possible, à moins que le micro-conduit n'ait été retiré pour permettre une assistance intermédiaire ou qu'une partie du câble soit dérivée du chemin de câble en cours de mise en place.

En règle générale, une bobine de câble sera placée dans un trou d'homme ou un trou de main pour fournir un câble supplémentaire en cas de dommage au réseau ou un câble supplémentaire pour l'épissage des fibres. Dans certains environnements, il peut être déterminé qu'une protection du câble pour le mou de la bobine est nécessaire en raison du risque de dommages causés par les rongeurs. Si possible, protégez les bobines détendues avec un conduit flexible fendu et rangez la bobine dans une position sûre dans le trou d'homme ou le trou de main.
