Comment gérer la fibre optique après l'épissage ?

La méthode scientifique d'enroulement de fibre peut rendre la disposition de la fibre optique raisonnable, la perte supplémentaire est faible, peut résister à l'épreuve du temps et aux environnements difficiles et peut éviter le phénomène de rupture de fibre provoqué par l'extrusion.

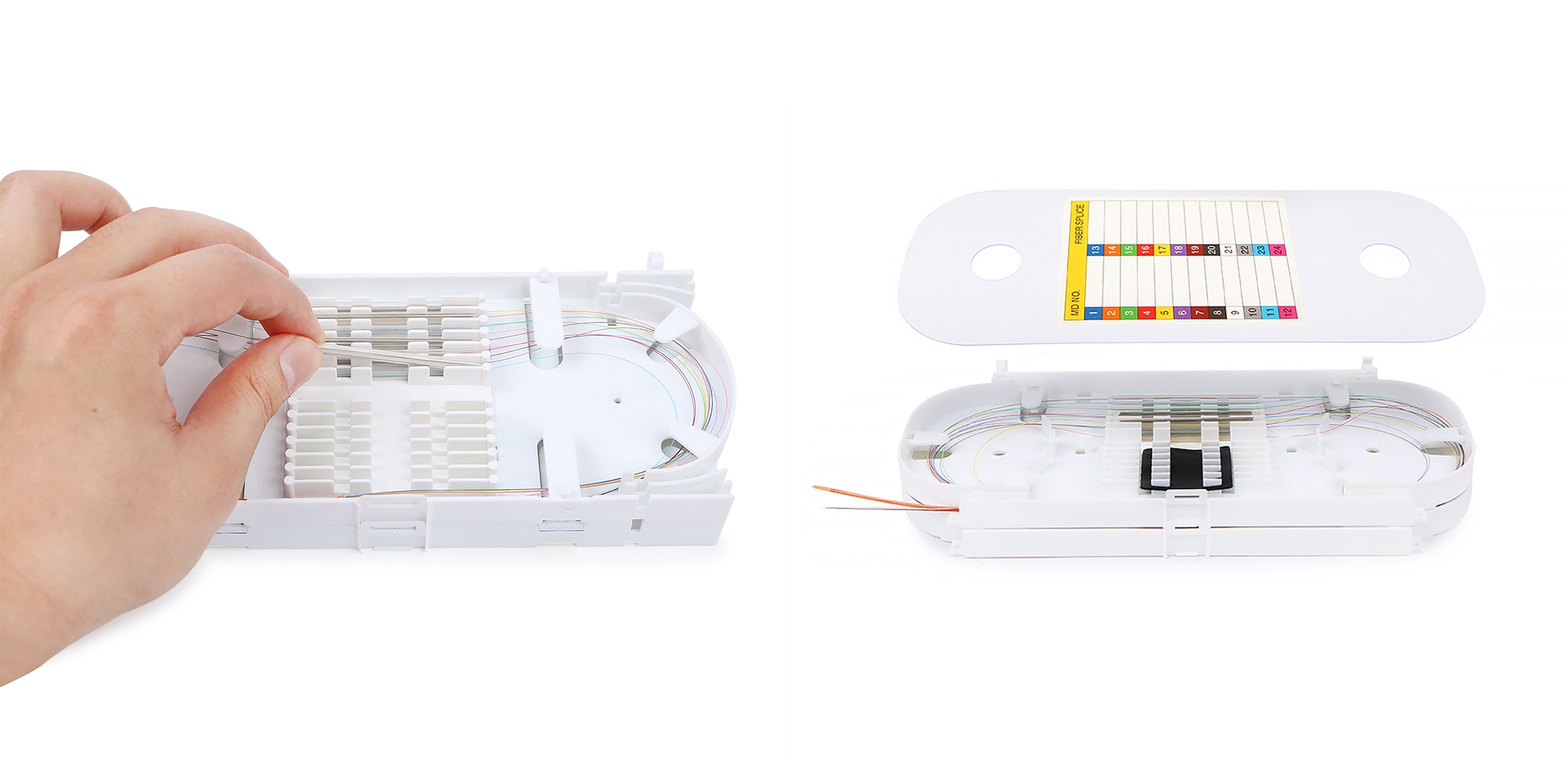

Plateau d'épissure de fibre

Règles de gestion de la fibre optique

1. Enroulez les fibres dans le sens du tube lâche ou dans le sens de dérivation du câble optique. Le premier est applicable à tous les projets d’épissage ; ce dernier n'est applicable qu'à l'extrémité du câble optique principal et possède une entrée et plusieurs sorties. La plupart des branches sont de petits câbles optiques logarithmiques. La règle est d'enrouler la fibre une fois après avoir épissé et thermorétracté une ou plusieurs fibres dans des tubes lâches, ou des fibres dans un câble à sens divisé. Il évite la confusion des fibres optiques entre les tubes libres de fibres optiques ou entre différents câbles optiques de branche, ce qui le rend raisonnable dans sa disposition, facile à enrouler et à démonter, et plus facile à entretenir à l'avenir.

2. Prenez l' unité de placement du tube thermorétractable dans le plateau réservé comme unité pour enrouler la fibre. Cette règle est basée sur le nombre de tubes thermorétractables pouvant être placés dans une petite zone de placement dans le plateau réservé dans la boîte d'épissure. Le même faisceau de fibres optiques provoqué par différentes positions est inégal, difficile à enrouler et à fixer, et même des courbures prononcées et de petits cercles apparaissent.

3. Dans des cas particuliers, tels que les séparateurs optiques , les tresses montantes ou descendantes, les tresses et autres dispositifs spéciaux dans l'épissure, il est nécessaire d' épisser , de thermorétracter et d'enrouler les fibres optiques ordinaires d'abord, puis de traiter les situations ci-dessus tour à tour, pour des raisons de sécurité. Opération de gestion pour éviter l’augmentation des pertes supplémentaires causées par l’extrusion.

Méthode de gestion de la fibre optique

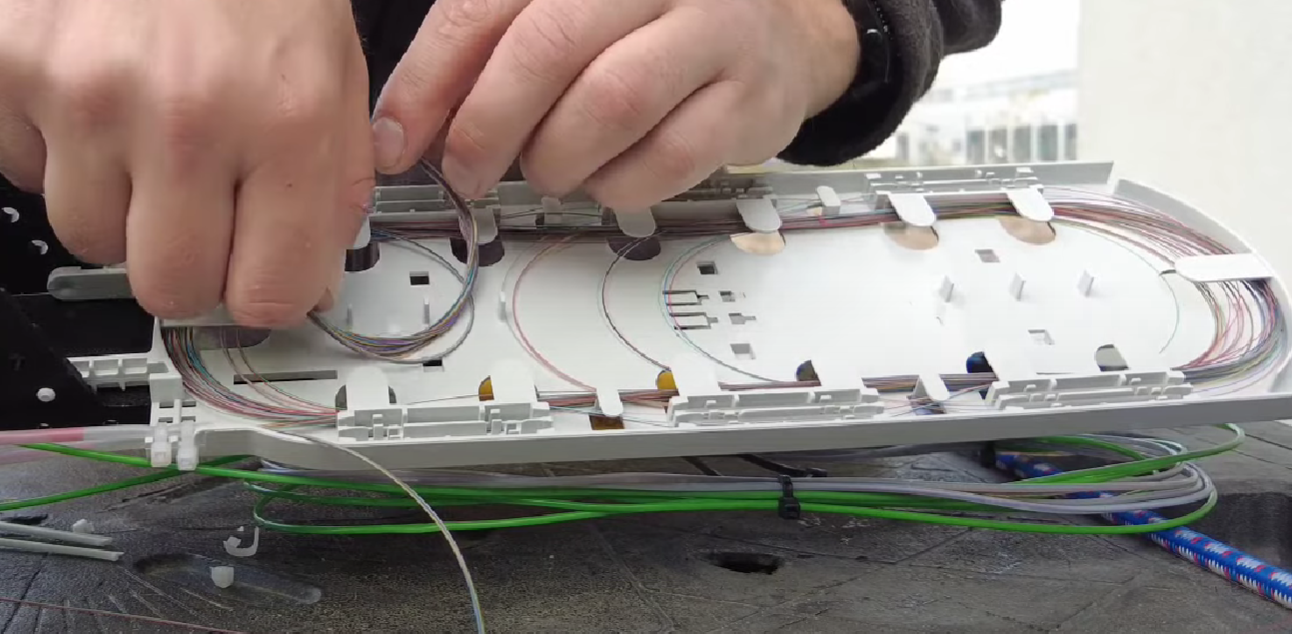

1. D'abord le milieu, puis les deux côtés, c'est-à-dire placer d'abord les manchons thermorétractables un par un dans la rainure de fixation, puis traiter les fibres restantes des deux côtés. Il est avantageux de protéger les joints de fibres et d'éviter d'éventuels dommages causés par la bobine de fibres. Cette méthode est souvent utilisée lorsque l'espace réservé à la fibre optique est petit et que la fibre optique n'est pas facile à enrouler et à fixer.

2. Commencez par une extrémité pour enrouler la fibre, c'est-à-dire commencez par la fibre d'un côté, fixez le tube thermorétractable, puis traitez la fibre restante de l'autre côté. En fonction de la longueur de la fibre restante d'un côté, la position d'installation du tube de cuivre efficace peut être sélectionnée de manière flexible, ce qui est pratique et rapide, et peut éviter les virages serrés et les petits cercles.

3. La manipulation de circonstances particulières, telles que des fibres optiques individuelles trop longues ou trop courtes, peut être enroulée séparément à l'extrémité ; lorsqu'il existe des dispositifs optiques spéciaux, ils peuvent être traités dans une autre bobine, s'ils sont enroulés avec des fibres optiques ordinaires, ils doivent l'être. Il est légèrement placé sur la fibre optique ordinaire et une doublure tampon est ajoutée entre les deux pour éviter la rupture des fibres causée par l'extrusion, et la fibre de queue des dispositifs optiques spéciaux ne doit pas être trop longue.

4. Selon la situation réelle, diverses fibres de disques graphiques sont utilisées. Selon la longueur de la fibre restante et la taille de l'espace disque réservé, elle s'enroulera naturellement selon la tendance. Ne le tirez pas avec force. Vous devez utiliser de manière flexible divers graphiques tels que le cercle, l'ellipse, 'CC' et '~' (remarque R≥4cm), maximiser l'utilisation de l'espace disque réservé et réduire efficacement la perte supplémentaire causée par la fibre du disque.

De plus, le renforcement de la surveillance de l'OTDR est d'une grande importance pour garantir la qualité de la fusion des fibres optiques, réduire les pertes supplémentaires causées par la bobine de fibre et les dommages possibles à la fibre optique causés par le boîtier de scellement. . La continuité des câbles optiques est un travail méticuleux, en particulier dans les liens de préparation des faces d'extrémité, de soudage, d'enroulement de fibres, etc., exigeant que l'opérateur observe attentivement, réfléchisse attentivement et opère de manière standardisée.
