Comment effectuer correctement le soufflage de câble ?

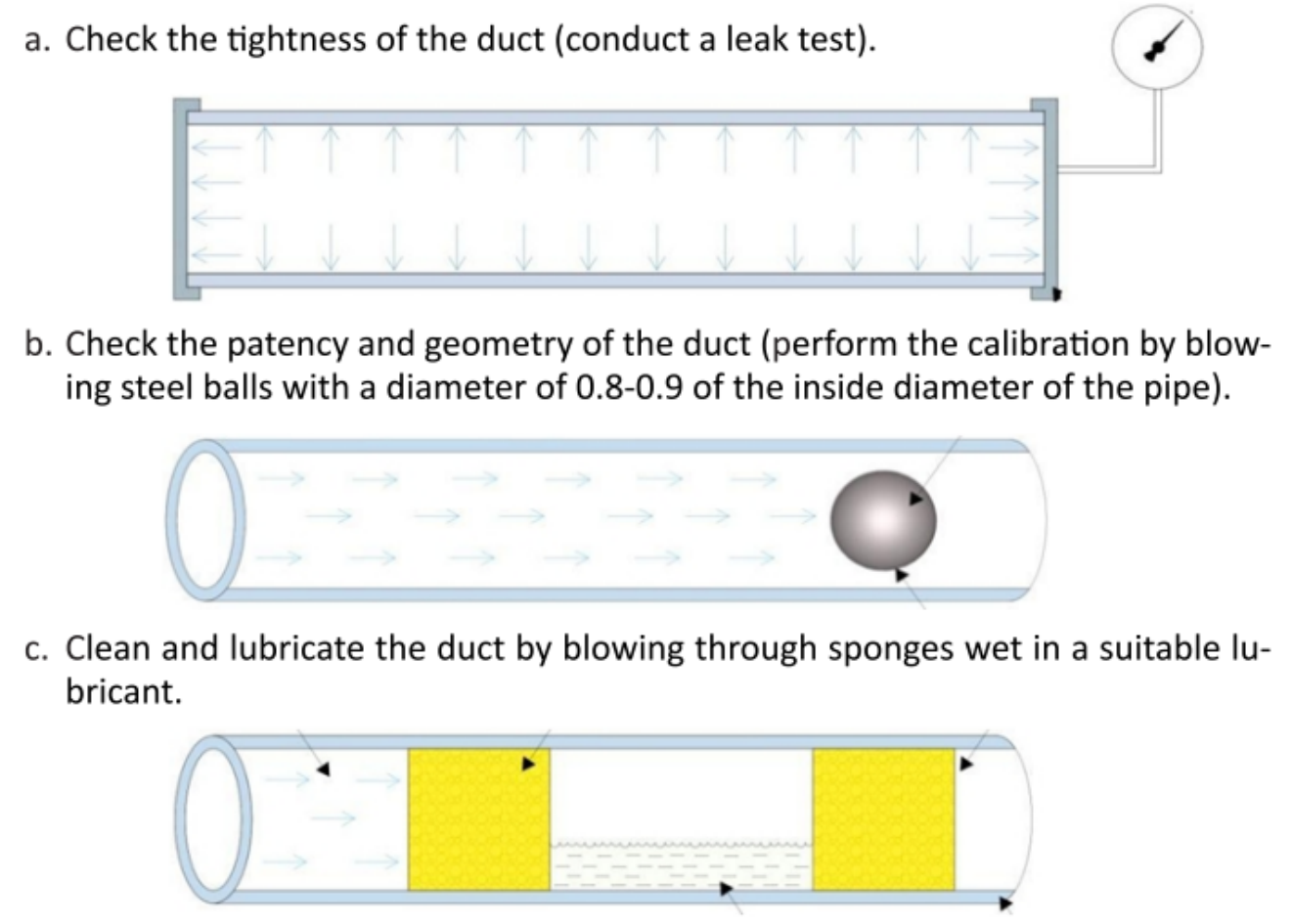

1. PRÉPARER LE SYSTÈME DE CONDUITS EN CONSÉQUENCE

2. SÉLECTIONNEZ LE DIAMÈTRE DE CÂBLE APPROPRIÉ POUR LE SYSTÈME DE CONDUITS EXISTANT

Le rapport du diamètre extérieur du câble to le diamètre intérieur du conduit doit être proche de 60 %. Avec cette valeur, la plus grande distance de soufflage est atteinte.

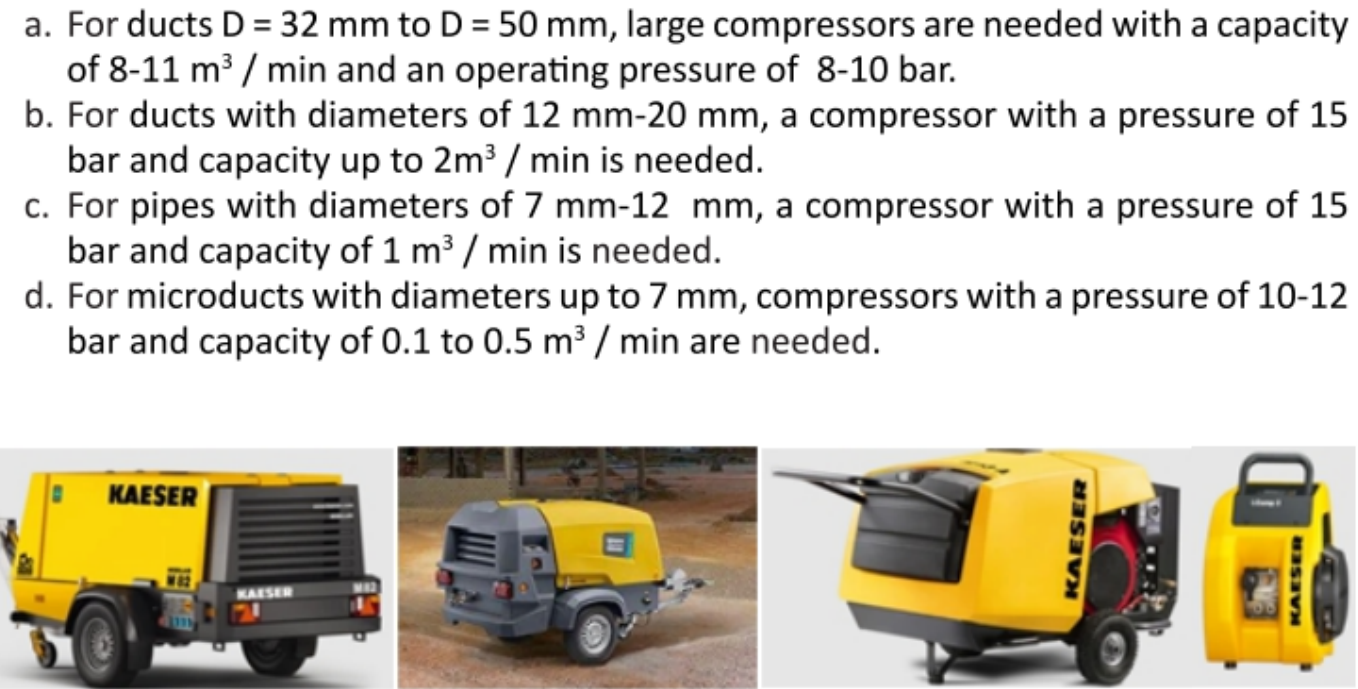

3. CHOISISSEZ LE BON COMPRESSEUR

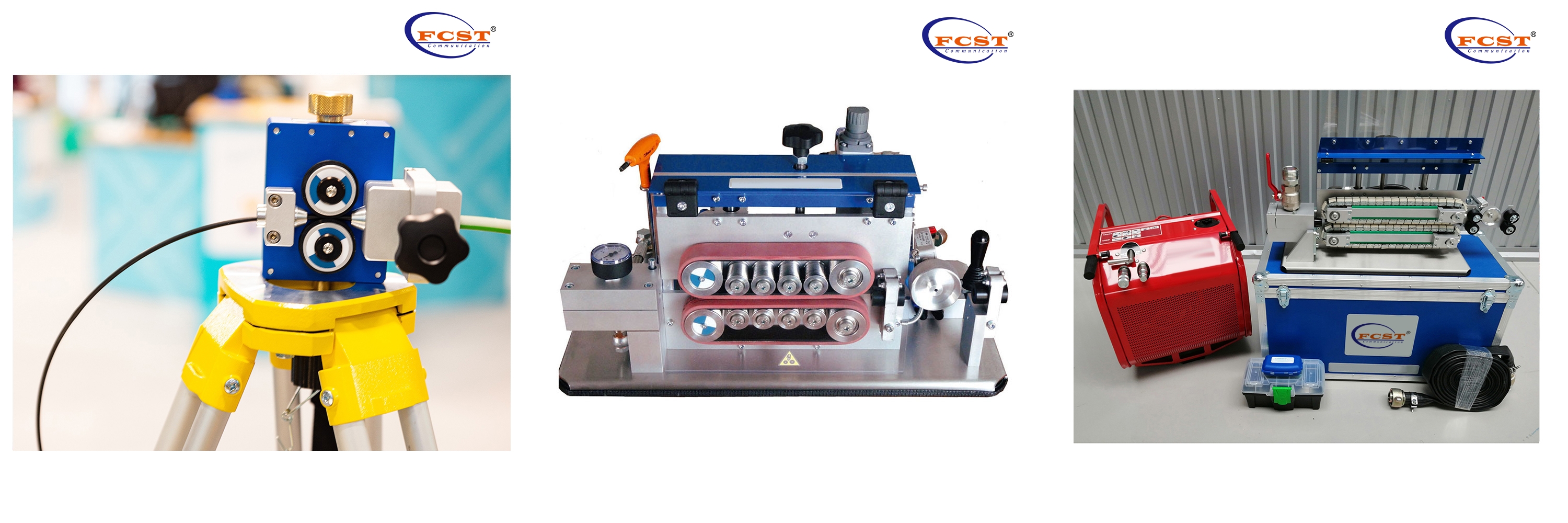

4. SÉLECTIONNER LA BONNE MACHINE DE SOUFFLAGE

Tubes jusqu'à 16 mm - Machine de soufflage de fibres à réglage facile FCST-FBM01

Tubes jusqu'à 20 mm - Machine de soufflage de fibres étendues FCST-FBM03

Tubes jusqu'à 50 mm - Machine de soufflage de fibres FCST-FBM07

5. CHOISIR LE BON ÉQUIPEMENT

un. Équipements pour compresseurs : refroidisseurs d'air, sécheurs d'air, aérothermes.

b. Matériel de soufflage de fibre : connecteurs Y, têtes de soufflage.

c. Équipement de câble : remorques de câble, supports pour le retrait du câble, dispositif de stockage de câble pour vousenroulement de l'excédent de câble (Twister, Figaro).

d. Acaccessoires pour tubes et microconduits: remorques et dérouleurs, cutters, testeurs d'étanchéité, ccalibrateurs, sondes de localisation.

6.PRENDRE LE GÂTEAU DE L'ORGANISATION DU CHANTIER

un. UNDéroulement gratuit du câble avec possibilité de contrôler l'uvitesse de déroulement.

b. Placez le machine à souffler sur un support sûr et stable.

c. Assurez-vous que le tambour de câble, la souffleuse et le conduit sont alignés autant que possible.possible.

d. Assurez-vous que l'air sortant et le câble sortant ne peuvent heurter personne à cet endroit.il finit of la voie de soufflage.

7.PRENDRE UN GÂTEAU D'ÉQUIPEMENT POUR LES TRAVAILLEURS

un. UNTous les membres opérationnels doivent être formés pour travailler sur le omacnnes perated-Machines sdoit être accompagné d'un manuel d'utilisation.

b. TLe personnel doit être équipé de vêtements de protection appropriés garantissant stravail en toute sécurité.

c. Ktravailleurs en profondeur connectés au début et à la fin du parcours de soufflage.

d. UNune fois le soufflage terminé, réduisez la pression à la pression atmosphérique dans tous les appareils etet jeInes.

8. PRÉPARER CORRECTEMENT LE CÂBLE

un. Vérifiez si le câble est correctement enroulé sur le tambour.

b.Vérifiez si le câble n'est pas déformé or endommagé.

c. Assurez-vous que le câble n'est pas sale.

d. MMontez un capuchon approprié sur la tête du câble.

9. EFFECTUER UN CRASH TEST

un. Fixez une courte longueur de câble de 1 à 1,5 m à la tête de soufflage.

BBverrouiller le micro duct sortie.

c. Dans l'alimentateur de la souffleuse, placez un câble de 3 à 4 m de long.e.

d. Réglez les moteurs à faible palimenter et démarrer le chargeur pour que le câble touche l'extrémitéf le conduit obturé à la vitesse la plus élevée possible.

eRRépétez l'opération plusieurs fois, en augmentant à chaque fois la puissance des moteurs.moi, toiJusqu'à ce que le câble se brise.

f. La force de poussée maximale admissible sera celle de la dernière tentative, wce qu'il a fait nN'endommagez pas le câble.

10. EFFECTUER CORRECTEMENT LE PROCESSUS DE SOUFFLAGE

un. Placez un protège-câble en laiton à l'extrémité du câble.

b. Versez la quantité appropriée de lubrifiant dans le conduit.

c. Insérez manuellement le câble dans le conduit sur plusieurs mètres.

d.Installez le conduit et le câble dans la machine de soufflage.

e. Après avoir démarré le distributeur (sans air attaché), poussez le câble dans le conduit le plus loin possible, à une vitesse pouvant atteindre 60 m/min.

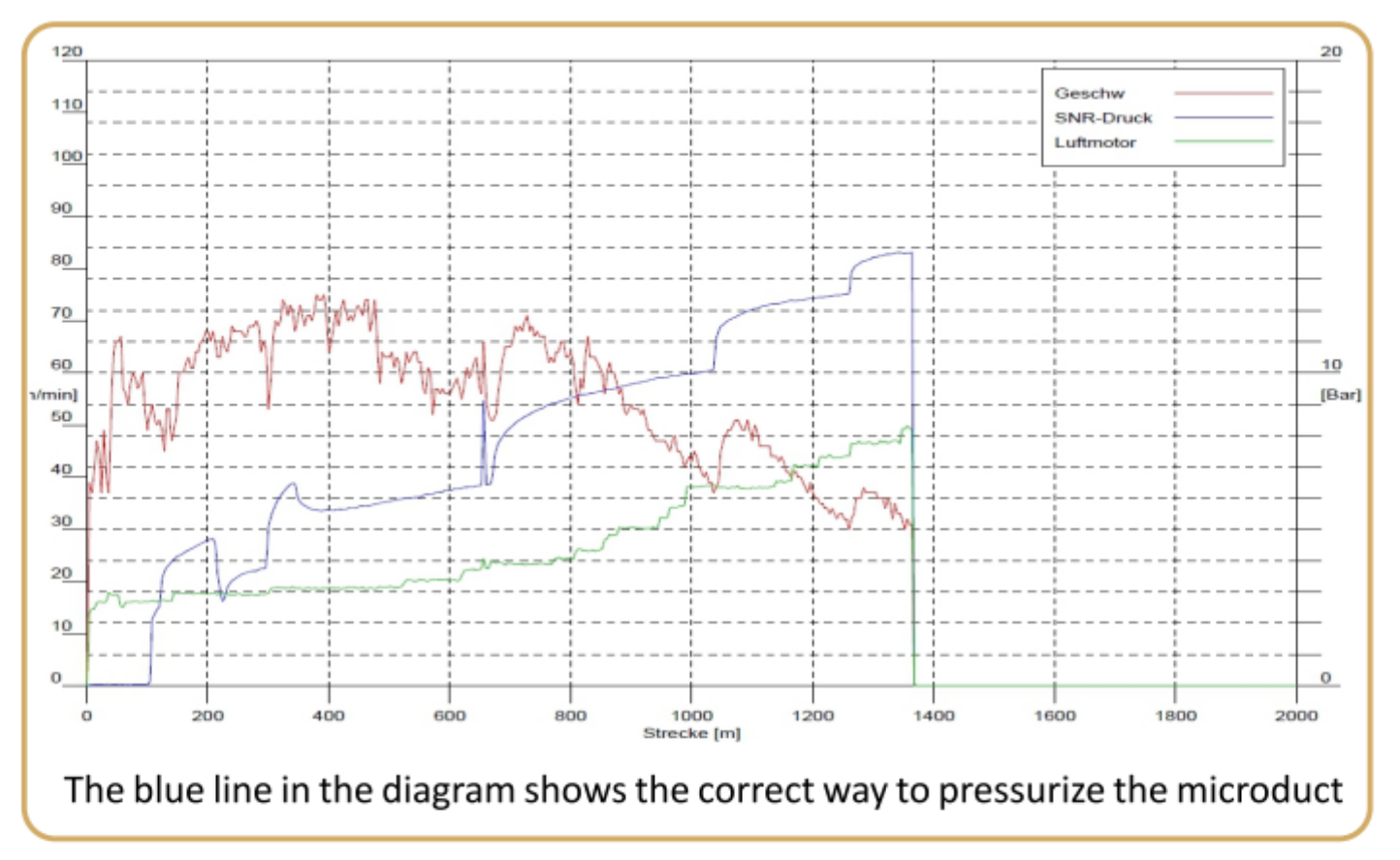

f. Lorsque la vitesse commence à baisser de manière significative, l'air comprimé doit être lentement introduit dans la tête à une pression de 1 à 2 bars.

g. À mesure que la résistance augmente et que la vitesse diminue, la pression de l'air soufflé doit être augmentée progressivement de 1 bar.

h. Répétez le processus jusqu'à ce que vous atteigniez la distance appropriée.

je. Si la longueur souhaitée n'est pas atteinte, arrêtez de souffler, purgez le tuyau et réessayez après quelques minutes, en commençant avec la pression minimale sur la tête.

j. L'opération peut être répétée plusieurs fois.

*Le contenu de l'article est initialement rédigé par JET DRAGON BLEU.
