Comment effectuer correctement le soufflage de câble ?

1. PRÉPARER LE SYSTÈME DE CONDUITS EN CONSÉQUENCE

2. SÉLECTIONNEZ LE DIAMÈTRE DE CÂBLE APPROPRIÉ POUR LE SYSTÈME DE CONDUITS EXISTANT

Le rapport entre le diamètre extérieur du câble et le diamètre intérieur du conduit doit être proche de 60 %. Avec cette valeur, la plus grande distance de soufflage est atteinte.

3. CHOISISSEZ LE BON COMPRESSEUR

4. SÉLECTIONNER LA BONNE MACHINE DE SOUFFLAGE

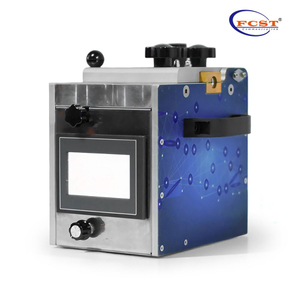

Tubes jusqu'à 16 mm - Machine de soufflage de fibre Easy Set FCST-FBM01

Tubes jusqu'à 20 mm - Machine de soufflage de fibres étendues FCST-FBM03

Tubes jusqu'à 50 mm - Machine de soufflage de fibre FCST-FBM07

5. CHOISIR LE BON ÉQUIPEMENT

un. Équipements pour compresseurs : refroidisseurs d'air, sécheurs d'air, aérothermes.

b. Matériel de soufflage de fibre : connecteurs Y, têtes de soufflage.

c. Matériel de câbles : remorques à câbles, supports d'enroulement des câbles, dispositif de stockage des câbles pour dérouler les excédents de câble (Twister, Figaro).

d. A ccessoires pour tubes et microconduits : remorques et dérouleurs, coupeurs, testeurs d'étanchéité, calibrateurs, sondes de localisation.

6.PRENDRE LE GÂTEAU DE L'ORGANISATION DU CHANTIER

un. Garantit un déroulement libre du câble avec la possibilité de contrôler la vitesse de déroulement.

b. Placez la machine de soufflage sur un support sûr et stable.

c. Assurez-vous que le tambour de câble, la machine de soufflage et le conduit sont autant que possible alignés .

d. Assurez-vous que l'air sortant et le câble sortant ne peuvent heurter personne à l' extrémité du parcours de soufflage.

7.PRENDRE UN GÂTEAU D'ÉQUIPEMENT POUR LES TRAVAILLEURS

un. Tous les membres opérationnels doivent être formés pour travailler sur les machines exploitées. Les machines doivent être accompagnées de manuels d'utilisation.

b. Le personnel doit être équipé de vêtements de protection appropriés garantissant un travail en toute sécurité.

c. Gardez les travailleurs connectés au début et à la fin du parcours de soufflage.

d. Une fois le soufflage terminé, réduisez la pression à la pression atmosphérique dans tous les appareils et conduites .

8. PRÉPARER CORRECTEMENT LE CÂBLE

un. Vérifiez si le câble est correctement enroulé sur le tambour.

b. Vérifiez si le câble n'est pas déformé ou endommagé.

c. Assurez-vous que le câble n'est pas sale.

d. Montez un capuchon approprié sur la tête du câble.

9. EFFECTUER UN CRASH TEST

un. Fixez une courte longueur de câble de 1 à 1,5 m à la tête de soufflage.

bB verrouillez la sortie du micro conduit .

c. Dans l'alimentateur de la souffleuse, placez un câble de 3 à 4 m de long .

d. Réglez les moteurs à faible puissance et démarrez l'alimentateur afin que le câble touche l'extrémité du conduit obturé à la vitesse la plus élevée possible.

Répétez l'opération plusieurs fois, en augmentant à chaque fois la puissance des moteurs , jusqu'à ce que vous fassiez rupture du câble.

f. La force de poussée maximale admissible sera celle de la dernière tentative, qui n'a pas endommagé le câble.

10. EFFECTUER CORRECTEMENT LE PROCESSUS DE SOUFFLAGE

un. Placez un protège-câble en laiton à l'extrémité du câble.

b. Versez la quantité appropriée de lubrifiant dans le conduit.

c. Insérez manuellement le câble dans le conduit sur plusieurs mètres.

d.Installez le conduit et le câble dans la machine de soufflage.

e. Après avoir démarré le distributeur (sans air attaché), poussez le câble dans le conduit le plus loin possible, à une vitesse pouvant atteindre 60 m/min.

f. Lorsque la vitesse commence à baisser de manière significative, l'air comprimé doit être lentement introduit dans la tête à une pression de 1 à 2 bars.

g. À mesure que la résistance augmente et que la vitesse diminue, la pression de l'air soufflé doit être augmentée progressivement de 1 bar.

h. Répétez le processus jusqu'à ce que vous atteigniez la distance appropriée.

je. Si la longueur souhaitée n'est pas atteinte, arrêtez de souffler, purgez le tuyau et réessayez après quelques minutes, en commençant avec la pression minimale sur la tête.

j. L'opération peut être répétée plusieurs fois.

*Le contenu de l'article est écrit à l'origine par BLUE DRAGON JET.
