Comment épisser des câbles à fibre optique ?

Qu'est-ce que l'épissage de fibres?

Épisseuse à fusion est l’acte de joindre deux fibres optiques bout à bout. L'objectif est de fusionner les deux fibres de telle manière que la lumière traversant les fibres ne soit pas diffusée ou réfléchie par l'épissure, et que l'épissure et la région qui l'entoure soient presque aussi résistantes que la fibre intacte. Lorsqu'il est effectué correctement, l'épissage crée un câble avec une durabilité améliorée et une perte minimale. Grâce à la fusion des fibres, lorsque la fibre se brise, le flot massif de données peut toujours s'écouler rapidement. dans réseau de télécommunications.

Épissage mécanique: SuisLe joint mécanique aligne deux ou plusieurs pointes de fibres cassées et maintient les fibres ensemble grâce à un seul assemblage. L'épissage mécanique nécessite moins de temps et d'efforts, ne consomme aucune énergie et nécessite peu d'outils. Cependant, l'épissage mécanique est généralement considéré comme temporaire et peut entraîner des pertes d'insertion d'environ 0,3 dB.

Épissage par fusion: L'épissage par fusion de fibres est la méthode d'épissage par fusion de fibres la plus couramment utilisée et est également la principale méthode discutée dans cet article. Dans le processus d'épissage par fusion, un spécialiste machine d'épissage par fusion est utilisé pour aligner avec précision les deux extrémités de la fibre, puis les extrémités du verre sont fusionnées à l'aide d'un arc électrique ou d'un certain type de chaleur. L'avantage de cette méthode de soudage est qu'elle produit une connexion transparente, non réfléchissante et continue entre les fibres optiques, et permet d'obtenir une très faible perte, généralement seulement 0,1 dB.

Les deux méthodes d'épissage de fibres les plus courantes sont la fusion. et mécanique. La fusion et l'épissage mécanique atteignent le même objectif, qui relie deux fibres optiques Ensemble afin que les signaux lumineux puissent les traverser en douceur. De manière générale, il est recommandé d'utiliser l'épissage par fusion. Cette méthode présente de faibles pertes et de faibles coûts de maintenance ultérieurs. Ensuite, les étapes opérationnelles spécifiques de cette méthode d’épissage par fusion seront présentées.

Comment épisser un câble à fibre optiques?

Étape 1 : Préparation des fibres. Nous devons d’abord utiliser dénudeur de câble pour retirer la couche protectrice de la fibre optique, telle que la gaine, la gaine et la gaine. La fibre nue doit être soigneusement nettoyée à l’aide de coton imbibé d’alcool pour garantir qu’elle est impeccable.

Étape 2 : Cliver la fibre. Couperets à fibres sont utilisés pour la découpe. C’est l’une des étapes les plus importantes. Un mauvais coupe-fibre ou une mauvaise coupe peut augmenter considérablement l’atténuation d’un joint soudé. C'est pourquoi nous devons effectuer cette étape avec soin. Une bonne surface d'extrémité coupée est plate, ce qui est bénéfique pour les travaux d'épissage ultérieurs.

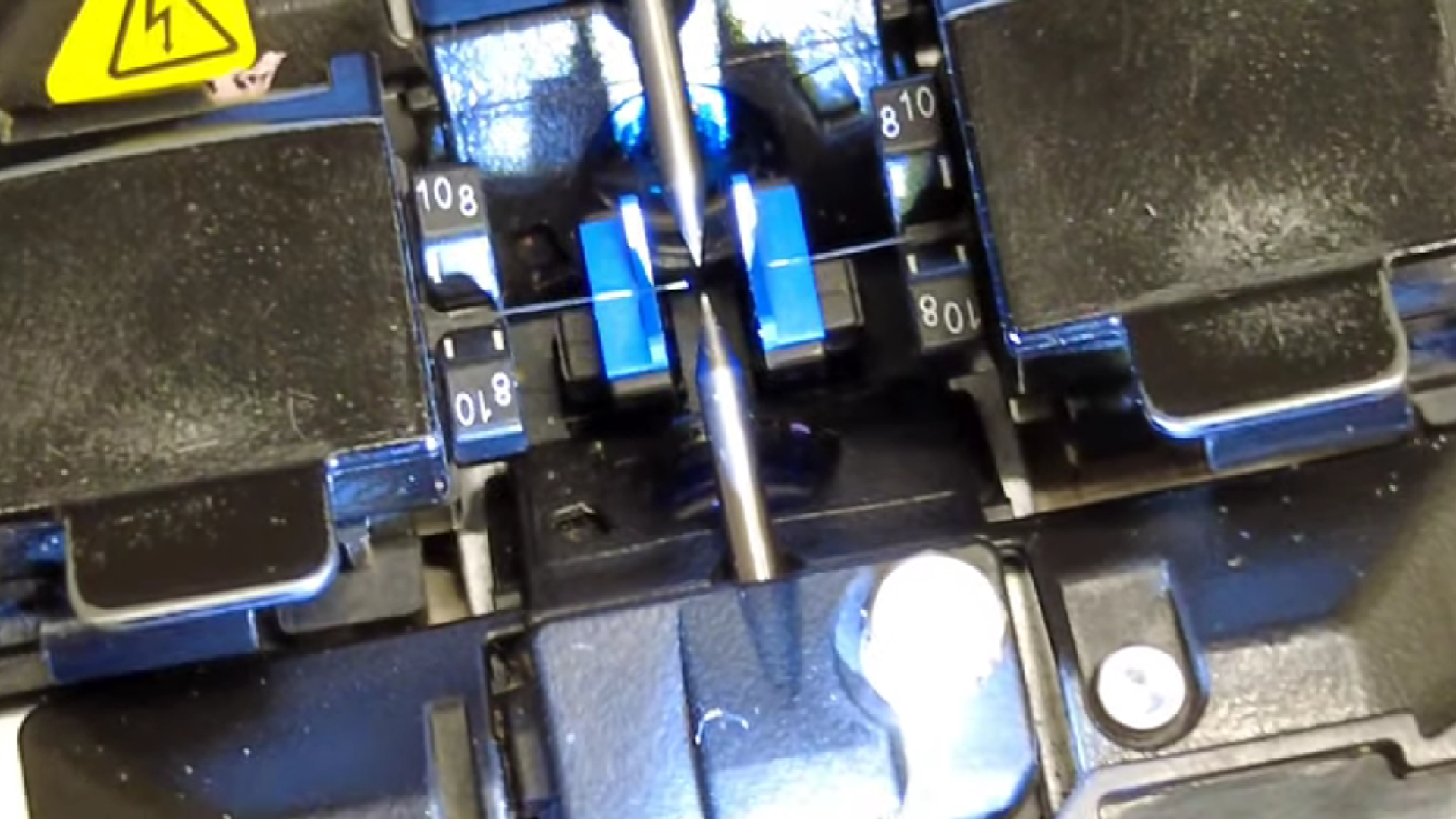

Étape 3 : placez les fibres optiques préparées des deux côtés de la machine d'épissage de fibres optiques et fixez-les. L'épisseur par fusion utilise d'abord un microscope et un moteur de positionnement 3D pour positionner la fibre. Aligner une fibre signifie faire correspondre parfaitement ses extrémités afin que la lumière puisse voyager d'une fibre à l'autre avec un minimum de perte, de réflexion ou de distorsion. Une fois le positionnement terminé, un arc électrique se forme entre les électrodes, faisant fondre la fibre optique. Les joints fusionnés ont ensuite été testés pour leur résistance mécanique et leur atténuation. De cette façon, l'épissure est terminée, mais l'épissure est sensible et nécessite une protection.

Étape 4 : Protection des fibres : Un joint soudé typique a une résistance à la traction comprise entre 0,5 et 1,5 livre et ne se brisera pas lors d'une manipulation normale. Mais afin de protéger la fibre des forces de flexion et de traction, nous devons utiliser manchon de protection pour fibre optique, des protecteurs de sertissage en silicone ou mécaniques pour protéger le connecteur des facteurs externes et de la casse.
