Combien de méthodes différentes pour installer un câble à fibre optique ?

En raison des différentes conditions et exigences de construction, les câbles à fibres optiques seront posés selon différentes méthodes et scénarios. Les méthodes de pose les plus courantes sont les suivantes : enfouissement direct, aérien(installation aérienne), pipeline (souterrain), sous l'eau et à l'intérieur, etc.

1. Enterrement direct

L'enfouissement direct fait référence à la méthode de pose consistant à enterrer les câbles optiques directement dans le sol souterrain. Habituellement, dans les sols ordinaires et les sols durs, les câbles optiques doivent être enterrés à moins de 1,2 mètres de la surface.

Lors de la construction de câbles optiques directement enterrés, il est nécessaire de creuser le socle à la demande, puis de poser le câble optique enterré jusqu'au fond de la tranchée, puis de remblayer le sol. Afin de faciliter la localisation de l'emplacement de pose du câble optique lors de la maintenance, après remblayage du sol, des pierres de marquage seront enterrées en surface tous les 50 mètres. Les câbles optiques directement enterrés peuvent être posés manuellement ou mécaniquement.

La figure 1 montre la construction de câbles optiques enterrés directement

Les câbles optiques directement enterrés utilisent généralement la structure GYTA53. Cette structure équivaut à l'ajout d'une bande d'acier chromé et d'une gaine extérieure en polyéthylène à la gaine des câbles optiques GYTA ordinaires, comme le montre la figure 2, afin que le câble optique ait de meilleures performances de protection.

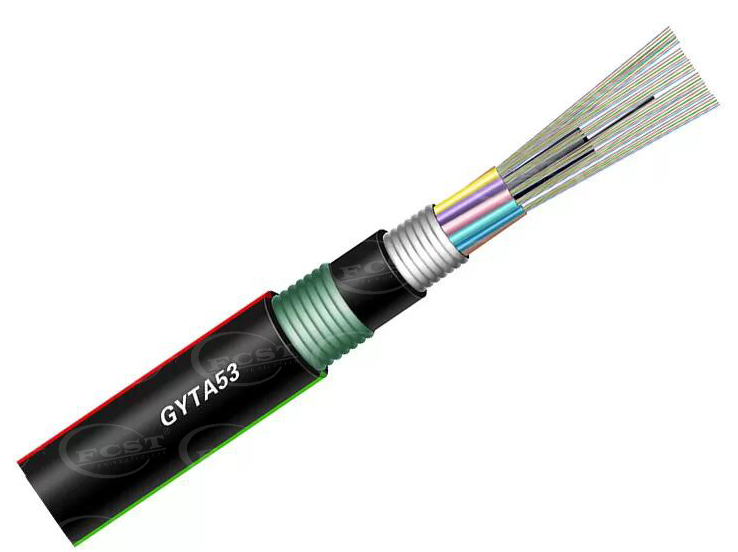

La figure 2 est un diagramme schématique de la structure du câble optique GYTA53.

Dans les années 1990, la construction à grande échelle de lignes de câbles optiques longue distance (y compris la première ligne principale et la deuxième ligne principale actuelles) a commencé à travers le pays. A cette époque, les lignes de câbles optiques longue distance utilisaient principalement l'enfouissement direct. La sécurité des lignes de câbles optiques directement enterrées est meilleure, mais les coûts de construction et de maintenance sont élevés et il est difficile d'augmenter la capacité. Par conséquent, il est progressivement remplacé par le soufflage d’air de tuyaux en plastique sur de longues distances et d’autres méthodes de pose. Actuellement, il est utilisé dans certaines zones où les terres sont peu peuplées et où la méthode de pose aérienne n'est pas adaptée (telles que : prairies, désert), il y a encore une petite quantité de construction.

Du point de vue de la gestion de projet, le contenu constructif des tuyaux en plastique longue distance enfouis dans la nature est similaire à celui des câbles optiques directement enterrés. Par conséquent, certains propriétaires gèrent souvent des câbles optiques soufflés par l'air enfouis dans des tuyaux en plastique longue distance dans la nature en tant que projets de lignes de câbles optiques directement enterrés, mais du point de vue de la méthode de pose des câbles optiques, ce qui précède devrait appartenir à la pose de pipelines optiques. câbles.

2. Aérien (installation aérienne)

Les frais généraux du câble optique signifient que le câble optique repose sur des supports tels que des poteaux pour suspendre le câble optique dans un espace de 3,0 mètres à 8,0 mètres au-dessus du sol. Les supports utilisés pour les câbles optiques aériens sont principalement des poteaux électriques, et l'espacement des poteaux (la distance entre poteaux électriques adjacents) est généralement d'environ 50 mètres.

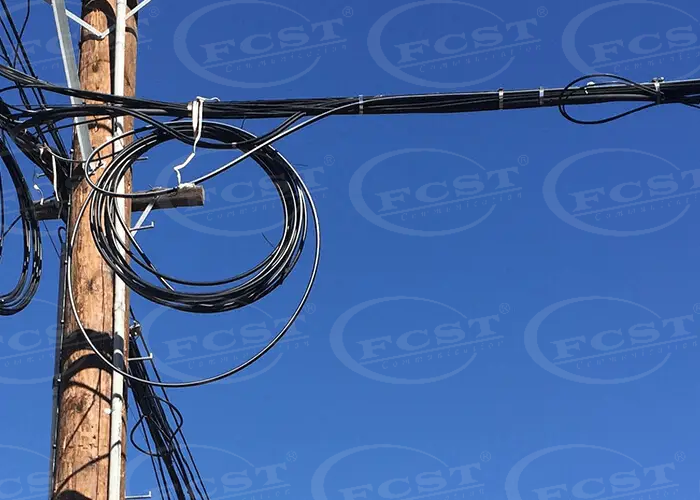

Figure 3 Ligne de câble optique aérien

Les câbles aériens à fibres optiques sont moins chers à construire, mais sont également moins sécurisés. Il est souvent facile de se faire coincer par des véhicules trop hauts en traversant des routes ; en cas d'inondations, les routes à poteaux connectées sont souvent emportées par les eaux.

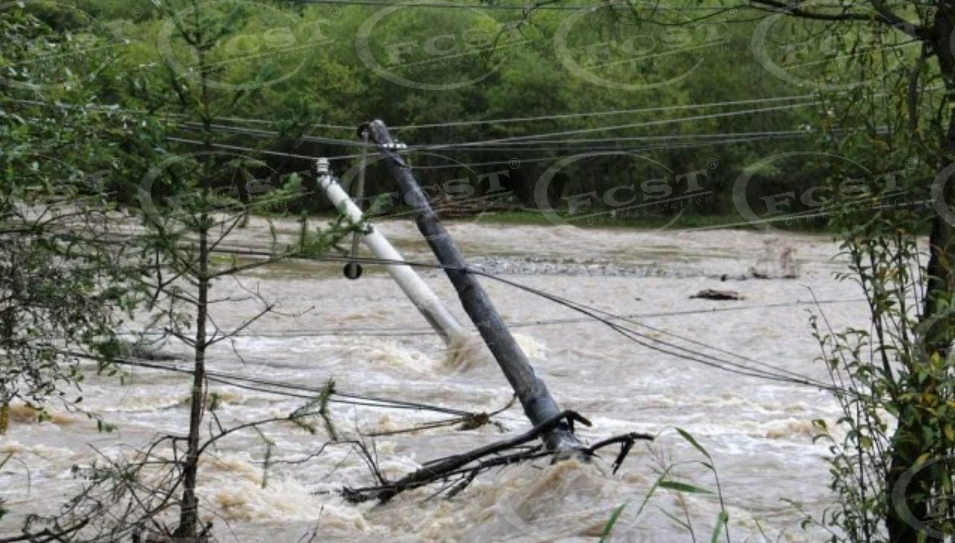

Figure 4 La ligne aérienne de câble optique emportée par les eaux

3. Pose de pipelines

Pose de pipeline L'utilisation de câbles optiques fait généralement référence à la pose de câbles optiques dans des conduites de communication souterraines par traction ou soufflage d'air. Les canalisations de communication souterraines sont généralement constituées d'un groupe de canalisations enfouies sous la surface et regards (trou de main) aux deux extrémités du groupe de tuyaux. Un groupe de tubes se compose généralement d'un ou plusieurs tubes en plastique. En fonction de la zone de construction et de la longueur du tronçon, les canalisations de communication souterraines sont généralement divisées en canalisations urbaines et canalisations longue distance.

Les canalisations intérieures sont généralement construites dans des zones dotées de services de communication denses telles que les zones urbaines, les banlieues ou les bourgs, et la longueur de section est d'environ 100 mètres. Les câbles optiques sont généralement posés dans les canalisations par traction de regard ou traction mécanique.

Les pipelines longue distance sont généralement construits dans la nature. Les tuyaux sont faits de Tuyaux en plastique à noyau de silicium de 40 mm/33 mm, avec une longueur de section d'environ 980 mètres. Les câbles optiques doivent être posés dans la canalisation par soufflage d'air, comme le montre la figure 5. Soufflage d'air La pose du câble consiste à souffler de l'air comprimé dans le tube central en silicium, de sorte que le câble optique pénétré soit suspendu dans le tube central en silicium avec le flux d'air à grande vitesse. Dans le même temps, le mécanisme de convoyeur à chenilles de la machine de soufflage de câble serre le câble optique et le transporte vers l'avant.

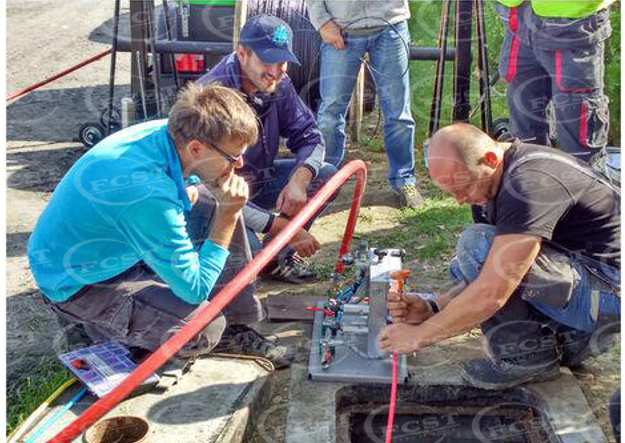

Figure 5 Soufflage de câble à fibre optique

Afin d'améliorer le taux d'utilisation des ressources de trous de canalisation, microduct et micro câble ont été largement utilisés dans les pipelines de télécommunications le long des autoroutes.

4. Pose de câbles optiques dans un tunnel ferroviaire à grande vitesse

La pose de câbles optiques le long des lignes ferroviaires à grande vitesse est non seulement facile à construire et hautement sécurisée, mais les lignes principales de communication peuvent également raccourcir les distances de relais et réduire les délais de transmission. Ces dernières années, il est devenu de plus en plus courant de construire des câbles optiques principaux le long des lignes ferroviaires à grande vitesse.

Les lignes ferroviaires à grande vitesse elles-mêmes ont des besoins en électricité et en communication. Des canaux à courant fort et à courant faible sont aménagés des deux côtés des rails. Les câbles optiques de communication sont posés dans des canaux à faible courant, comme le montre la figure 6.

Le type de câble optique posé à travers le canal à courant faible du rail à grande vitesse utilise généralement GYTA58. Ce type de câble optique a la même structure que le câble optique GYTA53, mais le revêtement extérieur du câble optique est en polyéthylène ignifuge à faible émission de fumée, sans halogène (le revêtement extérieur du câble optique GYTA53 est

polyéthylène), le câble optique possède donc certaines propriétés ignifuges.

Figure 6 Pose de câble optique dans un tunnel ferroviaire à grande vitesse

En plus des quatre méthodes de pose courantes : enfouissement direct, pipelines et aérien, avec la construction de lignes ferroviaires à grande vitesse ces dernières années, il existe de plus en plus de scénarios dans lesquels des câbles optiques sont posés le long des voies ferroviaires à grande vitesse. De plus, les lignes directement enterrées (câbles optiques directement enterrés et conduites à âme de silicium directement enterrées) impliquent une pose sous l'eau lors de la traversée des rivières. Lorsque des câbles optiques entrent dans le poste de bureau, ils doivent être posés dans le poste de bureau.

Références

【1】GB 51158-2015 Spécifications de conception technique de ligne de communication

【2】 Spécifications d'acceptation d'ingénierie de ligne de communication GB 51171-2016
