Comment utiliser une solution de soufflage de fibres dans une véritable installation de câbles en fibre? Le processus de solution de soufflage de fibres implique une série d'étapes et de considérations pour assurer une installation efficace et efficace de câbles à fibre optique. Voici un détail basé sur les dernières informations:
① sondage sur site
② Sélection du microduction
③ Installation de microduct
④ Microduct Joint & Branch & Scelco
⑤ Micro câble soufflant
⑥ Splice & Test
⑦ Maintenance et expansion du réseau
Étape 1: Nous devons effectuer une enquête sur le site par détecteur, effectuer une enquête approfondie de site pour déterminer l'itinéraire optimal pour les microducts. Cela consiste à évaluer l'infrastructure existante, à identifier les obstacles et à planifier l'itinéraire des câbles.
Étape 2 : Choisissez les microducts en fonction des spécifications du câble et de l'environnement dans lequel ils seront installés.
Il y a tellement de types de choix de microduct, vous pouvez choisir différents diamètres et base de trous sur le projet.
ATTENTION: Différente taille du câble de fibres conviendra à la taille différente du microduct, voici un tableau de correspondance micro-capable de diamètre micro-tube pour votre référence.
Comment pouvons-nous savoir si le diamètre du microduct convient au câble de fibre que nous utiliserons? Normalement, il convient que le câble à fibre optique occupe 60% à 80% de l'espace intérieur du conduit.
Étape 3: Installation du microduct.
Il existe 4 méthodes principales pour ouvrir le sol et pose de microduct:
1. Excavation (installation directe dans le sol)
2. Micro Trenching
3. Installation de charrons de taupe
4. Forage directionnel horizontal (disque dur)
Et la profondeur de pose de microduct sous terre est dépend de l'emplacement et des exigences spécifiques. Voici quelques directives générales:
1. Disages verts et trottoirs: la profondeur doit être d'au moins 0,35 mètres.
2. Zones de conduite: la profondeur doit être d'au moins 0,55 mètres.
3. Zones avec givre moulu: la tranchée doit être de 0,7 mètres de profondeur ou plus.
4. Zones cultivées: la profondeur doit être d'au moins 0,8 mètre
Il est toujours important de vérifier auprès du propriétaire du réseau ou des réglementations locales.
Les zones où il n'y a pas d'obstacles significatifs et lorsqu'ils posent de longues tronçons de conduit en champ ouvert ou moins congestionnés permet d'utiliser des fouilles
Utiliser des micro-tranchés dans les zones urbaines permet d'installer des câbles à fibre optique et de petits conduisés avec un impact minimal sur les routes et le trottoir ； et utiliser dans les zones avec une infrastructure existante où les tranchées traditionnelles seraient trop perturbatrices ou coûteuses. Cela peut être fait rapidement et avec moins d'équipement lourd.
L'installation de la charrue Mole est la mieux adaptée aux champs ouverts, aux fermes et aux zones rurales où le terrain est relativement plat et sans obstacles importants. Il peut rapidement installer des tuyaux et des câbles sur de longues distances

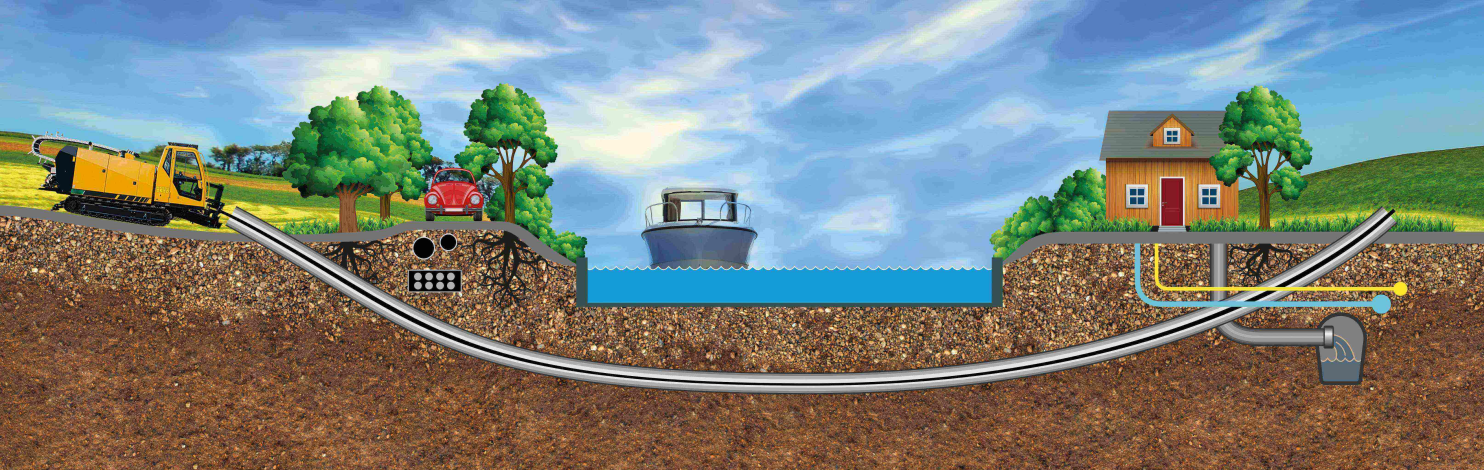

Pour des installations plus complexes, le forage directionnel horizontal peut être utilisé pour installer des microducts sans excavation approfondie.

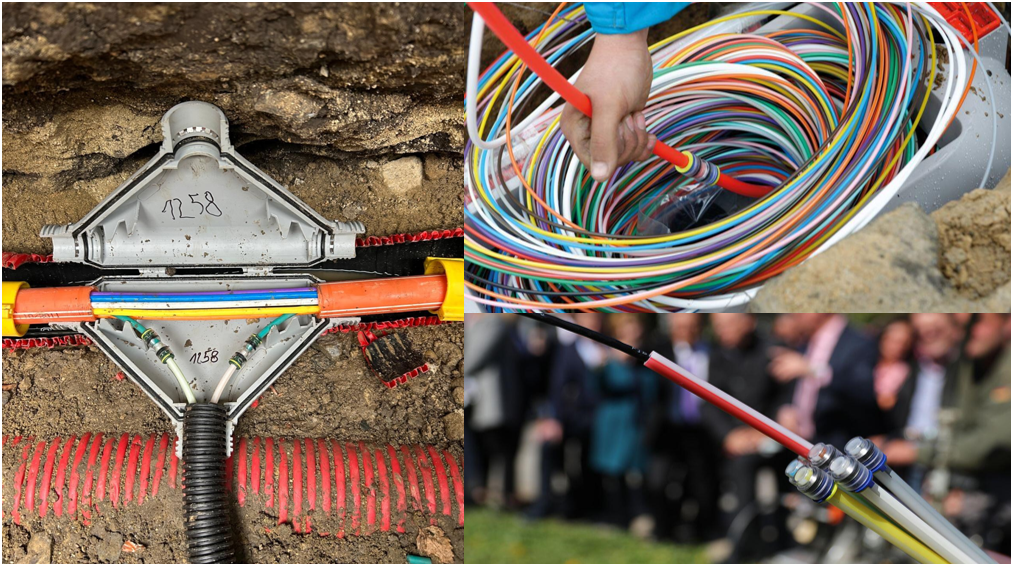

Étape 4: sera le microduct, la branche et le scellage,
Suivez des directives spécifiques pour rejoindre les microduct, assurer un alignement approprié et des connexions sécurisées. Et utiliser les bouchons d'étanchéité pour couvrir les deux extrémités des microducts pour éviter la contamination de l'eau ou de la saleté.
Étape 5: Soufflement du câble des fibres, une fois que le pipeline est prêt, nous devons faire 2 choses supplémentaires avant de souffler le câble en fibre dans le conduit: Configurez les équipements de soufflage, le nettoyage des microducts.
Certains équipements devraient être configurés avant de souffler le câble en fibre: machine à souffler des fibres, compresseur d'air, câble à fibre optique, lubrifiant de soufflage de câble et tous les accessoires pour le soufflage des fibres.
Nettoyez le microduct pour vous assurer que l'état du conduit est bon pour le soufflage des fibres.
Après avoir nettoyé le microduct, nous pouvons commencer le soufflage du câble de fibre, fixer le câble et le conduit sur la machine à souffler des fibres, utiliser un compresseur d'air pour faire sauter le câble à travers le microduct. Assurez-vous que la pression de l'air est suffisante pour déplacer le câble mais pas si haut qu'elle l'endommage.
Normalement, le fabricant de machines de soufflage de fibres recommandera une base de machine appropriée sur le diamètre de votre conduit et de votre câble, également la demande de distance de soufflage.
ÉTAPE 6: sera l'épreuve et le test des fibres.

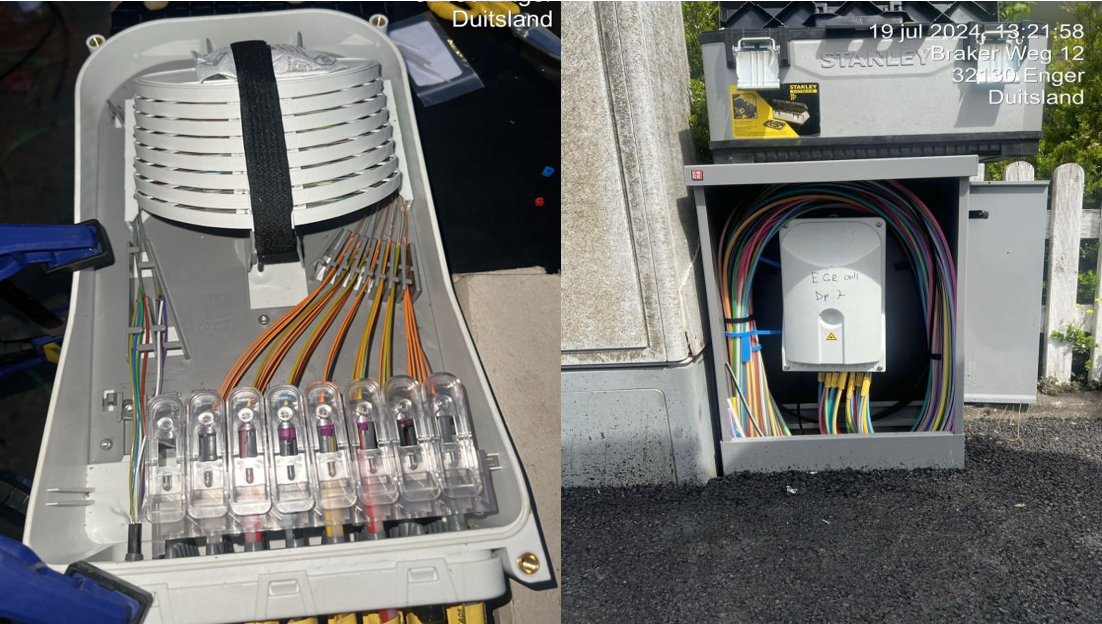

Épissure de fusion: une fois le microcable en place, effectuez l'épissage de fusion pour connecter les câbles à fibre optique. Cela garantit une connexion à faible perte.
Test: testez les câbles à fibre optique installés pour assurer une bonne fonctionnalité et des performances. Mesurez la puissance optique, l'atténuation et la réflectance.
Étape 7: sera la maintenance et l'expansion du réseau
Installez les boîtes d'accès pour prendre en charge le microduct et faciliter la maintenance future.
Extension du réseau: planifier une expansion future en laissant un espace pour des microducts ou des fibres supplémentaires. Comme vous pouvez le voir sur les images, il y a des microdcuts de 18 pièces dans le trou d'homme, ils souffleront du câble de fibre dans 5 des 18 microducts, puis ils scelleront les microducts de 15 pièces par le capuchon d'extrémité du conduit, ils peuvent déplacer le capuchon d'extrémité et le câble de fibre de souffle à l'intérieur quand ils en ont besoin.
En suivant ces étapes et directives, vous pouvez assurer une installation réussie de microducts et de microcables, fournissant un réseau fibre optique fiable et évolutif.
Les solutions de soufflage de fibres représentent un bond en avant significatif dans le déploiement de réseaux à fibre optique, offrant une vitesse, une rentabilité et une évolutivité inégalées. Alors que la demande de communication de données à grande vitesse continue de croître, ces solutions innovantes sont sur le point de jouer un rôle crucial dans la satisfaction des besoins de connectivité de l'avenir. En tirant parti de la technologie de soufflage de fibres, les organisations peuvent déployer des réseaux robustes, fiables et à l'épreuve des futurs qui soutiennent la transformation numérique des industries et des communautés
