Câbles à fibres optiques monomodes et multimodes

À l’ère du numérique, technologie de la fibre optique est devenu l’un des piliers importants des communications modernes. Parmi les nombreux câbles à fibres optiques, la fibre optique monomode et la fibre optique multimode sont deux types courants qui ont beaucoup retenu l'attention. Ils présentent des différences significatives en termes de structure, de caractéristiques de transmission et de domaines d'application. Les comprendre et les comparer est crucial pour comprendre en profondeur l’essence de la technologie des fibres optiques. La fibre monomode joue un rôle important dans les communications longue distance grâce à sa structure fine et ses excellentes performances, tandis que la fibre multimode est largement utilisée dans les communications courte distance grâce à sa conception simple et son faible coût. Dans cet article, nous approfondirons les caractéristiques, les différences ainsi que les avantages et inconvénients respectifs de ces deux types de fibres, vous emmènerons dans le monde magique de la fibre optique et explorerons les mystères des fibres optiques monomodes et multimodes.

La structure des câbles à fibres optiques est principalement divisée en deux types : fibre optique monomode et fibre optique multimode. Ils diffèrent par le diamètre du noyau de fibre et le principe de fonctionnement et conviennent à différents besoins de communication. Fibre monomode : la fibre monomode a un diamètre de cœur de fibre très petit (généralement 9 microns) et ne permet la transmission de signaux optiques que dans un seul mode (c'est-à-dire uniquement dans un seul mode d'onde lumineuse). Il convient aux communications longue distance et à la transmission de données à grande vitesse, avec une bande passante élevée et une faible dispersion. fibre multimode: fibre multimode a un diamètre de noyau de fibre plus grand (généralement 50 ou 62,5 microns), permettant à plusieurs modes d'éclairage de se propager simultanément. Il convient aux communications à courte distance et aux connexions de réseaux locaux, avec un faible coût mais une bande passante relativement faible.

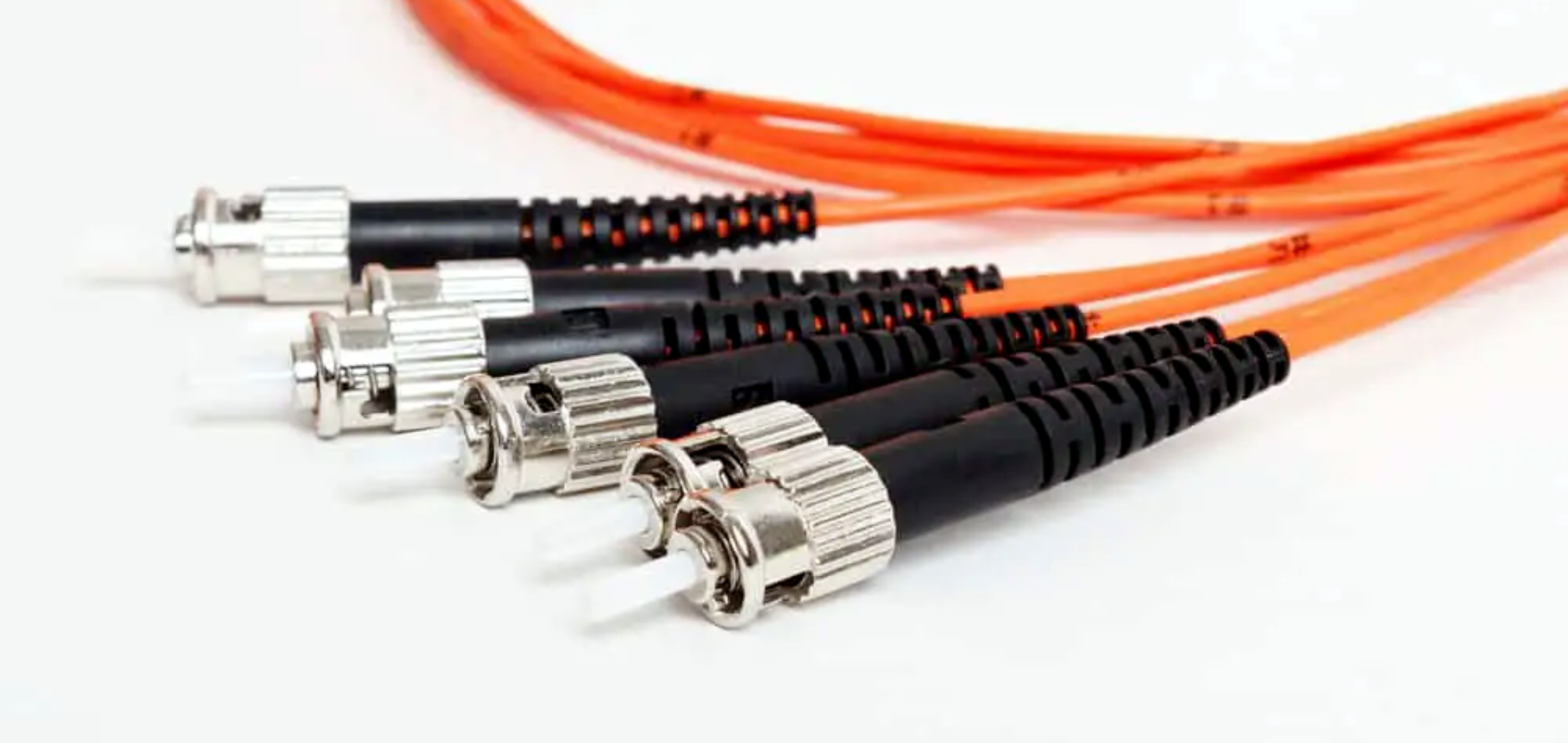

Quoi Is Smode unique Fibérique ?

La fibre monomode est un support de transmission optique utilisé pour transmettre des signaux optiques. Sa principale caractéristique est que le cœur de la fibre a un très petit diamètre, généralement 9 microns (ou moins). Dans la fibre monomode, le signal optique se propage dans un seul mode optique, ce qui signifie que la lumière se déplace le long d'un chemin à l'intérieur du cœur de la fibre sans se disperser entre les modes.

Le principe de fonctionnement de la fibre monomode repose sur le phénomène de réflexion totale de la lumière. Lorsque la lumière est incidente depuis un milieu avec un indice de réfraction inférieur (tel que l'air) vers un milieu avec un indice de réfraction plus élevé (tel que le cœur d'une fibre optique), si l'angle d'incidence est inférieur à l'angle critique, la lumière subir une réflexion totale et être complètement réfléchi à l’intérieur de la frontière. Il n'y aura pas de réfraction. Ce phénomène permet aux signaux optiques d'être transmis à l'intérieur du cœur de la fibre sans être perdus lors de la transmission. Étant donné que le diamètre du cœur de la fibre monomode est très petit, les signaux optiques ne se diffusent pratiquement pas et ne se dispersent pas pendant la transmission. Par conséquent, il présente une faible atténuation et dispersion et convient aux communications longue distance et à la transmission de données à grande vitesse. La fibre monomode utilise généralement un laser ou une diode laser comme source de lumière. Les longueurs d'onde couramment utilisées comprennent 1 310 nanomètres et 1 550 nanomètres.

Dans le domaine des communications, la fibre optique monomode est largement utilisée dans les systèmes de communication à fibre optique longue distance, tels que les réseaux métropolitains, les réseaux étendus, les interconnexions par fibre optique, etc. Ses avantages comprennent une bande passante élevée, une faible perte, un fort anti -capacité d'interférence, etc. Le développement et l'application de la fibre optique monomode ont favorisé le développement de la technologie de communication par fibre optique et jouent un rôle important dans les réseaux de communication modernes.

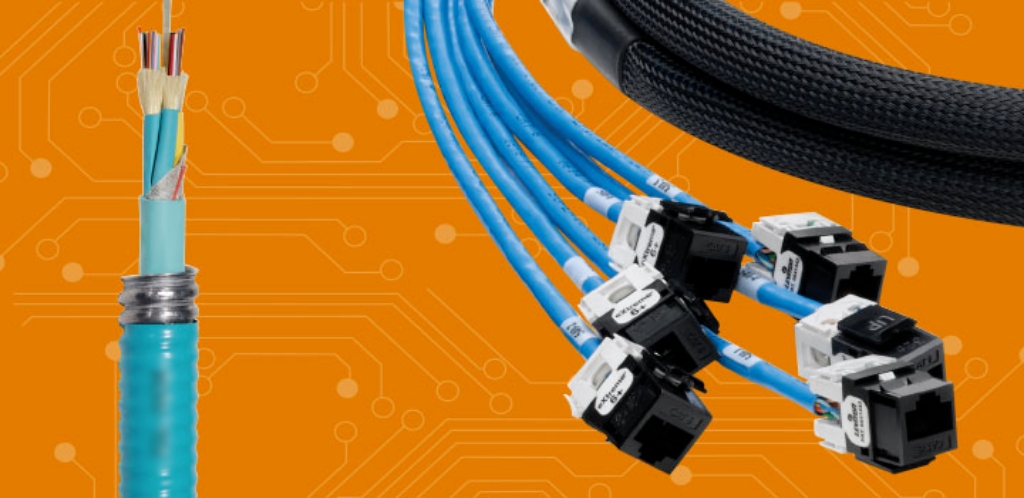

Quoi Is Multime-Mode Fibérique ?

Multi-mfibre d'ode est un support de transmission optique utilisé pour transmettre des signaux optiques. Par rapport à la fibre monomode, la principale caractéristique de la fibre multimode est son diamètre de noyau relativement plus grand, généralement de 50 ou 62,5 microns. Les câbles optiques multimodes suivent la norme ISO 11810. Les fibres optiques multimodes sont divisées en Fibres optiques OM1, OM2, OM3, OM4 et OM5. Dans fibre multimode, les signaux lumineux peuvent se propager selon plusieurs modes lumineux, ce qui signifie que la lumière peut parcourir différents chemins au sein du cœur de la fibre.

Le principe de fonctionnement de fibre multimode est similaire à celui de la fibre monomode, qui repose également sur le phénomène de réflexion totale de la lumière. Lorsque les signaux optiques traversent des fibres optiques multimodes, en raison du noyau de fibre plus grand, les signaux optiques peuvent se propager dans de nombreux modes différents. Des interactions se produisent entre ces modes, entraînant une diffusion et une dispersion du signal optique pendant la transmission. En raison du grand diamètre du noyau de la fibre optique multimode, les signaux optiques interagiront et seront dispersés pendant la transmission, entraînant une atténuation importante. Par conséquent, la distance de transmission de fibre multimode est généralement plus courte que celle de la fibre monomode et sa bande passante est relativement faible. La fibre optique multimode utilise généralement des LED (Light Emitting Diode) ou des VCSEL (Vertical Cavity Surface Emitting Laser) comme source de lumière. Les longueurs d'onde couramment utilisées comprennent 850 nanomètres et 1 300 nanomètres.

Dans le domaine des communications, la fibre optique multimode est généralement utilisée pour les communications à courte distance et les connexions de réseaux locaux, telles que les réseaux internes de bureau, les connexions internes de centres de données, etc. Elle présente les caractéristiques d'un faible coût, d'une installation et d'une maintenance faciles, et convient aux scénarios d’application qui ne nécessitent pas une bande passante élevée. La fibre optique multimode est largement utilisée dans des environnements tels que les réseaux locaux et les centres de données, offrant une solution fiable pour la transmission de données.

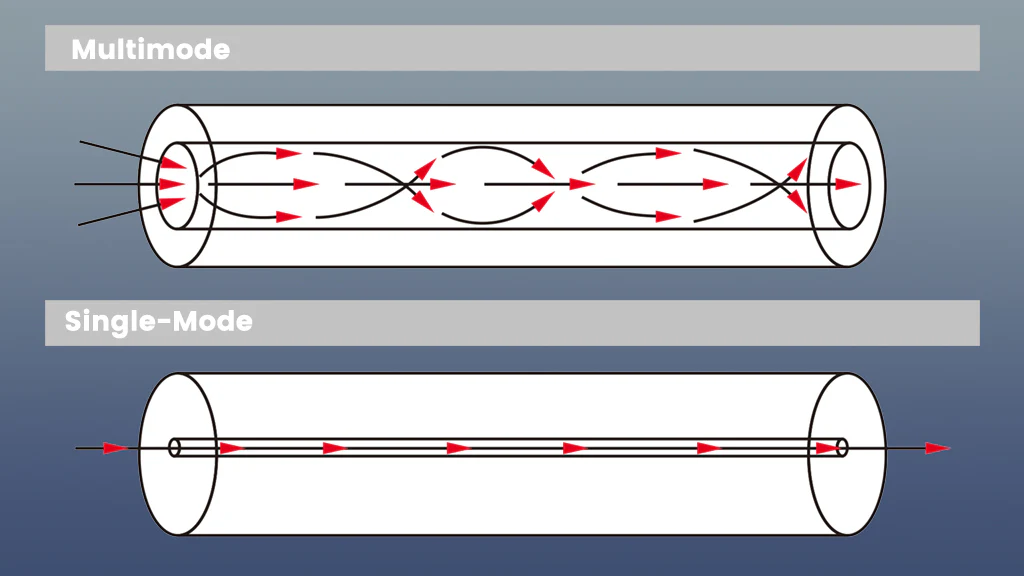

Célibataire Mode Fibérique CONTRE Multramode

1. Diamètre du noyau :

Fibre optique monomode : Le diamètre du noyau est généralement de 9 microns (μm), ce qui est très étroit.

Mfibre optique multimode: Le diamètre du noyau est généralement de 50 ou 62,5 micromètres (μm), ce qui est relativement grand.

2. Mode de transmission :

Fibre monomode : Les signaux lumineux se propagent selon un seul mode, c'est-à-dire dans un seul mode le long de la fibre.

fibre multimode: Les signaux lumineux se propagent selon plusieurs modes et la lumière peut voyager selon plusieurs chemins au sein du cœur de la fibre.

3. Longueur d’onde et source lumineuse :

Fibre monomode : Des lasers ou des diodes laser sont généralement utilisés comme sources lumineuses. Les longueurs d'onde couramment utilisées comprennent 1 310 nanomètres et 1 550 nanomètres.

Fibre optique multimode : la LED (Light Emitting Diode) ou le VCSEL (Vertical Cavity Surface Emitting Laser) est généralement utilisée comme source de lumière. Les longueurs d'onde couramment utilisées comprennent 850 nanomètres et 1 300 nanomètres.

4. Bande passante :

Fibre monomode : La bande passante est théoriquement illimitée car un seul mode de lumière est autorisé à passer.

fibre multimode: La bande passante est limitée par le mode lumière et est généralement inférieure à celle de la fibre monomode.

5. Distance de transmission :

Fibre optique monomode : adaptée aux communications longue distance, capable d'atteindre des distances de transmission de plusieurs dizaines à plusieurs centaines de kilomètres.

Fibre optique multimode : adaptée à la communication à courte distance et la distance de transmission est plus courte que la fibre optique monomode.

6. Demande :

Fibre optique monomode : couramment utilisée pour les communications longue distance, telles que les réseaux métropolitains, les réseaux étendus, les interconnexions par fibre optique, etc.

Fibre optique multimode : souvent utilisée pour les communications à courte distance et les connexions de réseaux locaux, telles que les réseaux internes des bureaux, les connexions internes des centres de données, etc.
