FCST-TH-SMC02
FCST
Application de SMC Télécommulation à l'homme en ODN
Architecture ODN (réseau de distribution optique), le réseau de distribution optique est un réseau câblé optique FTTH basé sur des équipements PON. Son rôle est de fournir un canal de transmission optique entre l'OLT et l'ONU.

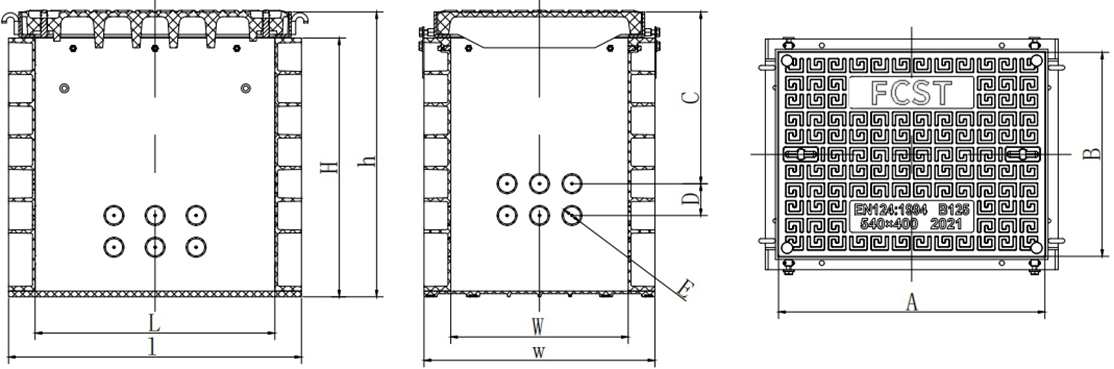

Taille du produit
Enceinte Model | Enceinte Taille | Regard Csur Sizer | Maximum Error | Grade de charge de couverture de trou d'homme | |||||||||
L | I | W | w | H | h | C | D | E | A | B | |||
FCST-TH-SMC02 | 1180 | 1300 | 400 | 520 | 583 | 682 | 387.5 | 71.5 | Φ45 | 1240 | 460 | ±3 | C250 (25T) s'applique aux quartiers résidentiels, aux rues, aux zones avec Trafic à déplacement lent. |
Produit Avantages
lCapacité de portage forte
Les matériaux de fabrication utilisent principalement et composite SMC thermodurcissable à module élevé matériaux. La charge axiale peut atteindre 100 kN et le La charge latérale peut atteindre 40kn.
lForte résistance à la corrosion
Le SMC a une bonne résistance à la corrosion chimique (acide, alcali, sel, solvant organique, etc.), utilisation à long terme dans L'environnement souterrain ne provoquera pas de changements dans la structure interne et les performances du matériau.
lBonne perméabilité des vagues
Le matériau SMC a une forte onde électromagnétique pénétration, qui est propice au signal transmission de divers équipements et peut recevoir grande partie du signal satellite, haute fiabilité.
lBonne résistance à une température élevée et basse
La température de distorsion thermique du matériau SMC est Extrêmement élevé, et il peut maintenir de bonnes performances à basse température. Le produit peut être utilisé pendant une longue temps dans la gamme de -40 ~ 100℃.
lInstallation facile
Le processus d'installation est simple, le zéro Le personnel de la construction peut démarrer l'installation après brièvement lire le manuel. L'installation du produit n'est pas affectée par tout climat et environnement, construction à tout moment.
lTransport pratique et réduction des coûts
Le chambre de télécommunications L'enceinte a une structure simple et est assemblée des pièces dispersées. qui convient à la longue distance transport et réduit les coûts.
lLongue durée de vie
Le matériau composite SMC a d'excellents Propriétés telles que la résistance à haute et basse température, la résistance à la corrosion chimique, offrant une garantie de base pour une vie enterrée de plus de 30 ans.
lCoût du cycle de vie faible
Pendant la vie du Chambre de sol de télécommunications, l'intérieur de l'enceinte est nettoyé, l'entretien est faible et le coût est faible.

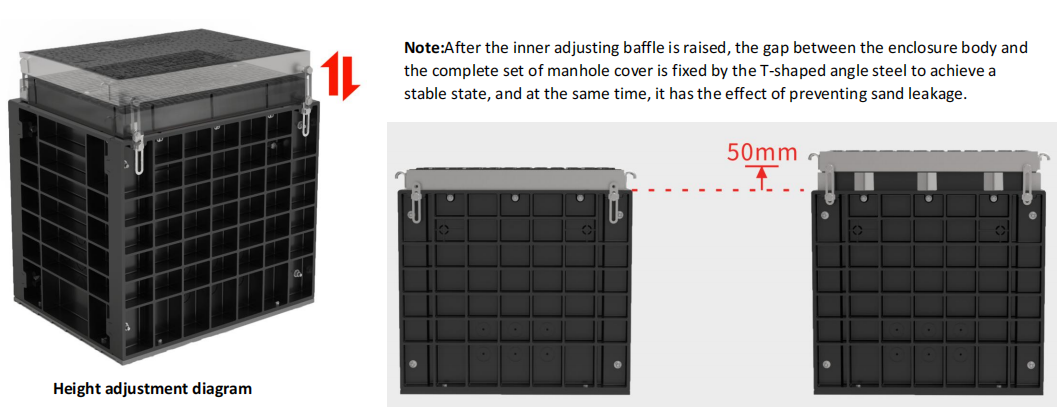

lRéglable de hauteur
Le chambre à troubles de l'homme a une fonction d'ajustement. Le déflecteur de réglage et les boulanges d'accessoires de réglage fonctionnent ensemble Pour ajuster la hauteur du couvercle du trou d'homme en fonction des conditions de terre du chantier de construction réelles, le La hauteur de réglage maximale du couvercle du trou d'homme est de 50 mm.

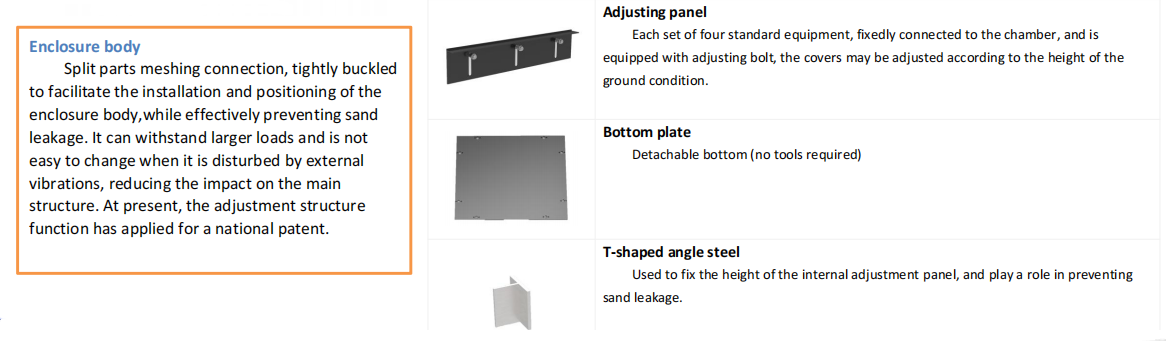

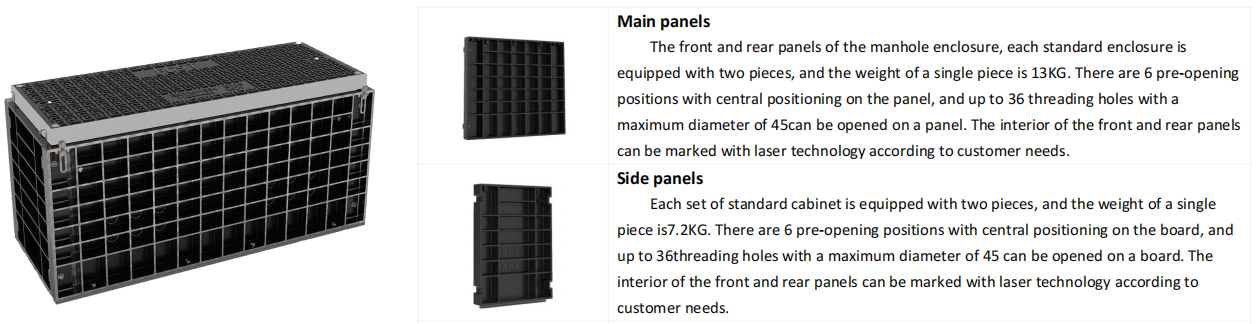

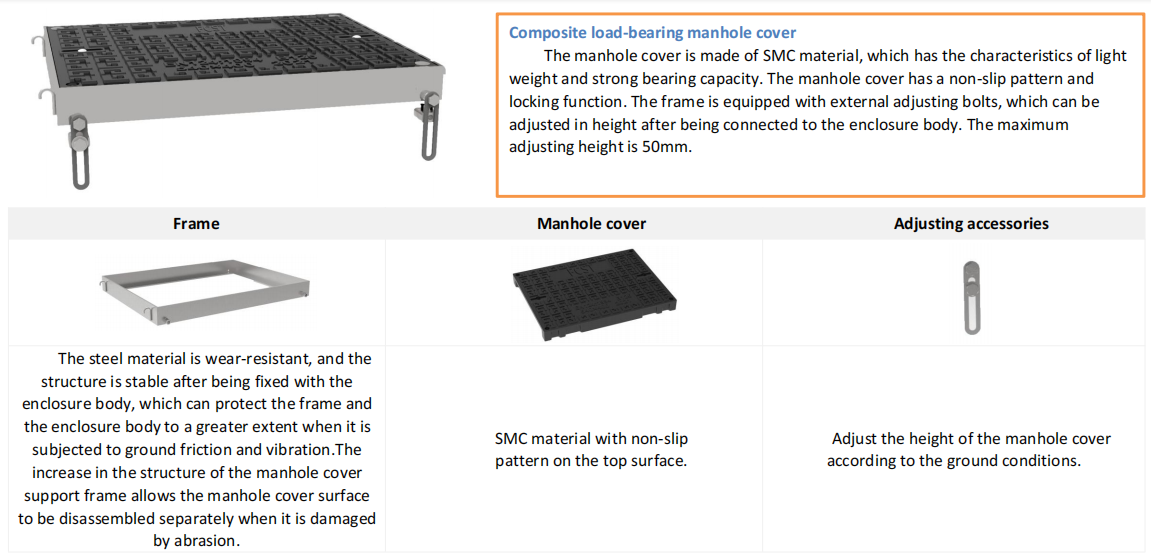

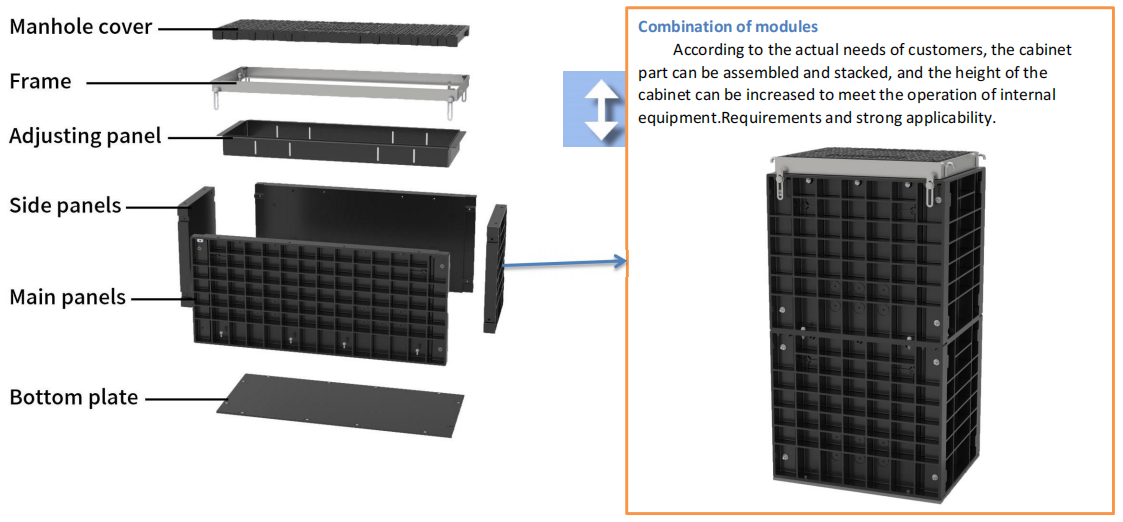

La structure du produit
Spécifications du produit
Tous les produits sont conformes aux normes EN124: 1994.
Chimique Résistance Pélaboration
Produits chimiques | Concentré Sulfurique Acid | Shaine Hydroxyde | Shaine Chlorure |
Test Condes | Trempé dans la solution spécifiée pour 48h | ||
Résultats de test | Pas de corrosion évidente à la surface, qualité de qualité <1% |
Performance mécanique
Articles | No. | Exigences | Résultats de test |
Résistance à la traction | GB / T1447-2005 | ≥100MPA | 105MPA |
Module de traction | GB / T1447-2005 | ≥10gpa | 11.8gpa |
Résistance à la flexion | GB / T1449-2005 | ≥200 MPA | 213MPA |
Module de flexion | GB / T1449-2005 | ≥10gpa | 11.3gpa |
Résistance à l'impact | GB / T1451-2005 | ≥80KJ /㎡ | 90,8kj /㎡ |
La dureté de Barr | GB / T3854-2005 | ≥50 | 56 |
Charge de chambre
Type de chambre | FCST-TH-SMC01 | FCST-TH-SMC02 | FCST-TH-SMC03 |
Charge d'essai axial | 100kn | 100kn | 100kn |
Charge de test latérale | 40kn | 40kn | 40kn |
Performance thermique
Articles | No. | Résultats de test |
Température de distorsion thermique | GB / T1634.2-2004 | > 200℃ |
Résistance à la flexion | GB / T9979-2005 (-40°C) | 265MPA |
Module de flexion | GB / T9979-2005 (-40°C) | 1.43x10 ^ (4) MPA |
Taux de rétention de résistance à la flexion | GB / T9979-2005 (-40°C) | 124% |
Taux de rétention du module de flexion | GB / T9979-2005 (-40°C) | 11,16% |
Coefficient d'extension linéaire | B / T2572-205 (26℃~100℃) | 1,66x10 ^ (- 5) |

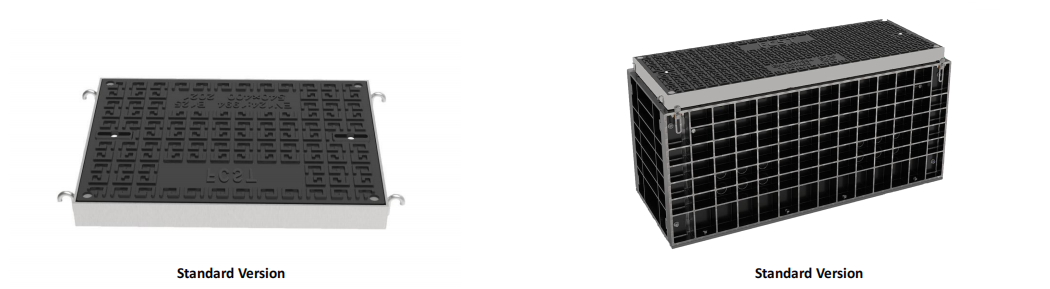

détails du produit

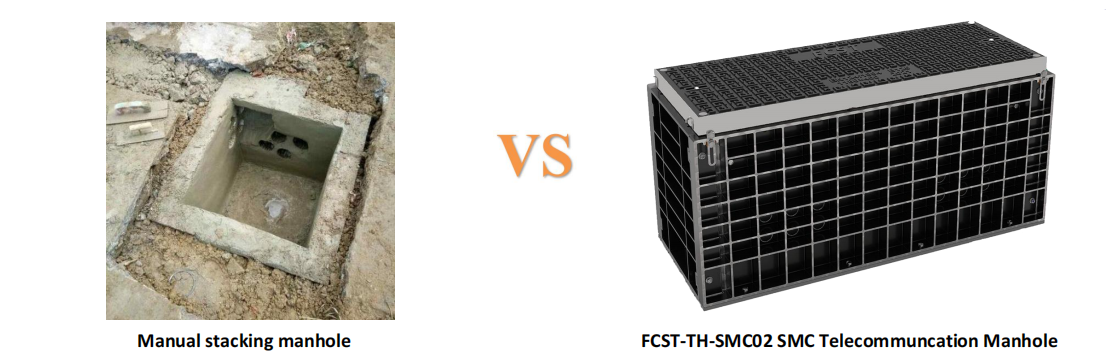

Comparaison complète des performances
Comparaison Catténuer | Articles | Manuel Scollaboration Mtrou | SMC Télécommulation à l'homme | Comparatif Aanalyse |
Ingénierie Pélaboration COmparison | Artisanat | Fait à la main sur place, qualité incontrôlable | La résine de macromolécule est utilisée comme matière première, production préfabriquée d'usine, moulage par injection unique, qualité stable et contrôlable. | Le processus de production de Trou d'homme SMC est plus avancé et la qualité est plus stable et fiable. |
Conditions de construction | Brickwork artificiel, affecté par le climat et l'environnement Période de construction (comme pluie, haute température, froid sévère) | Non affecté par un climat ou un environnement | Trou d'homme SMC peut être construit toute la journée | |
Matériel Pélaboration | Pas résistant à la corrosion acide et alcaline | Résistant à la corrosion acide et alcaline | Le matériau SMC a une meilleure résistance à l'acide, à l'alcali et au sel. | |
Connexion Méthode | Connexion rigide, facile à tomber et à fuir. | Connexion flexible, règlement uniforme avec le pipeline. | Le Trou d'homme SMC La méthode de connexion est plus propice à la maintenance de la salle des puits propres et pas facile à fuir. | |
Maintenir | Entretien irrégulier et blocage fréquent. | Maintenance simple | Le Trou d'homme SMC est facile à entretenir, pas besoin de nettoyer les pierres fragiles, les briques, les débris, etc. | |
Service Life | Durée de vie moyenne 5 à 10 ans | Pas facile à effondrer, la construction est sûre et la durée de vie est d'au moins 30 ans | La durée de vie du matériel SMC elle-même est ≥ 30 ans | |
Économique Pélaboration COmparison (prenez 10 puits comme exemple) | Nombre de travailleurs de la construction | 20 | 2 | Trou d'homme SMC sauve la main-d'œuvre |
Jours passés | 2 jours | la moitié de la journée | Trou d'homme SMC gagner du temps | |
Coût complet | Haut | Faible | La période de construction du Trou d'homme SMC est court, ce qui économise beaucoup de travail | |
Prosser | utilisation des ressources | Consommer des ressources, des ressources en eau et des terres fertiles polluant l'environnement | Protection de l'environnement et économie d'énergie, économie de terres, économie d'eau, économie de matériaux, recyclable | Trou d'homme SMC Économie d'énergie et protection de l'environnement |
tendance de développement | Détruisez l'environnement, déchets les ressources, quittez le marché | L'État se concentre sur la promotion de nouveaux matériaux de construction économiques et respectueux de l'environnement | Trou d'homme SMC se conforme au développement durable du pays | |
Aperçu | La construction de puits manuels enterrés SMC est flexible et efficace, avec une technologie de construction simple, une protection de l'environnement et Économie d'énergie, faible coût et LONG Life de service. |
Emballage et transport
Description de l'emballage
En raison des caractéristiques structurelles du produit, l'emballage d'usine peut être sélectionné en fonction des besoins réels des clients, des distances de transport et des voies de transport.

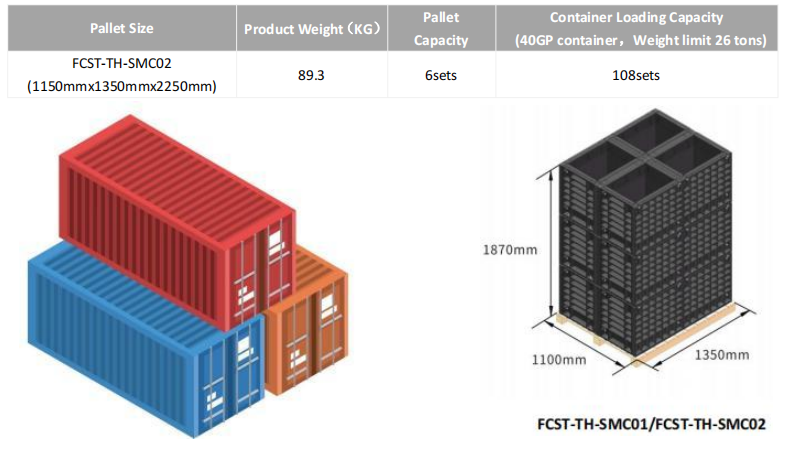

Démontage et transport
La structure du produit est simple et facile à démonter, et tous les composants peuvent être divisés en parties discrètes, qui sont Empilé et groupé à plat. Il occupe un petit espace, un faible coût de transport, le démontage et le regroupement sont plus propices à La stabilité du produit, il est pratique pour le transport et les dommages causés par les marchandises sont faibles.

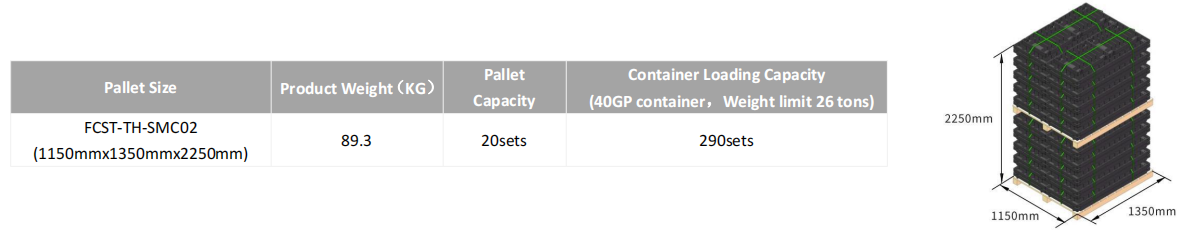

Transport de produit fini
Après assemblage, les composants principaux sont placés dans la palette, puis groupés et serrés. Gagner du temps d'assemblage et améliorer la qualité du transport. Selon différents types de produits, il peut généralement transporter 12 ou 6 groupes de produits pour transport.

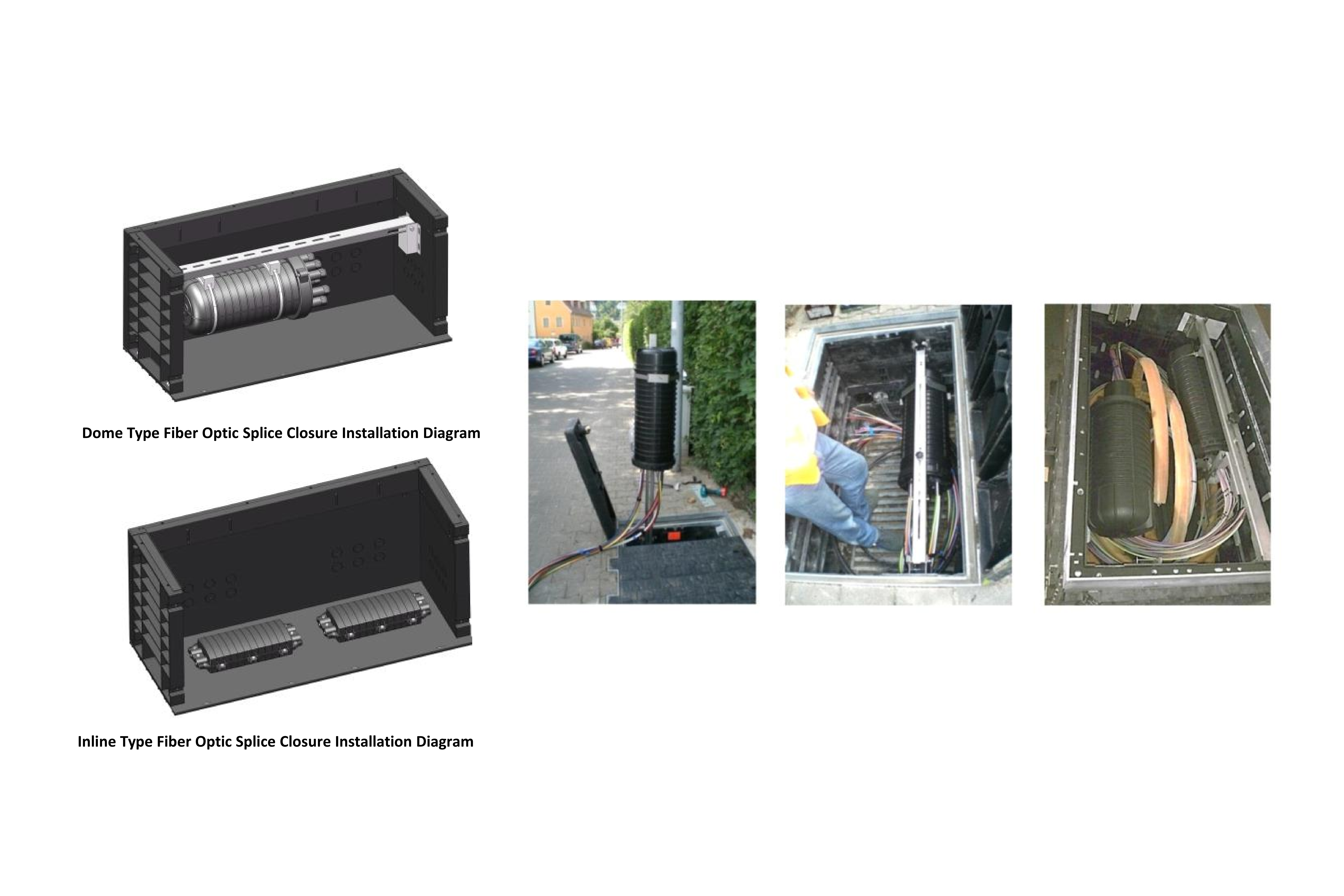

Application du produit

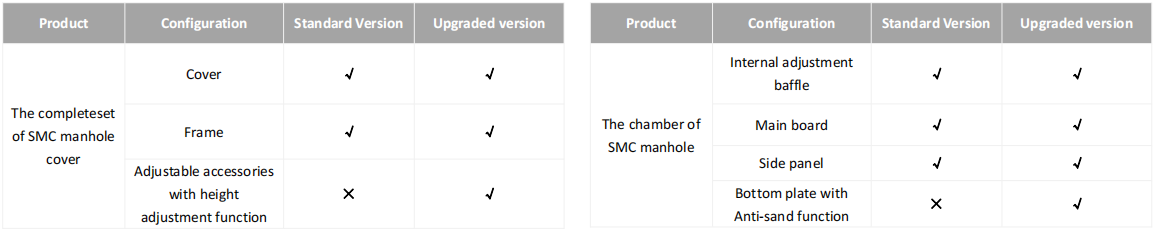

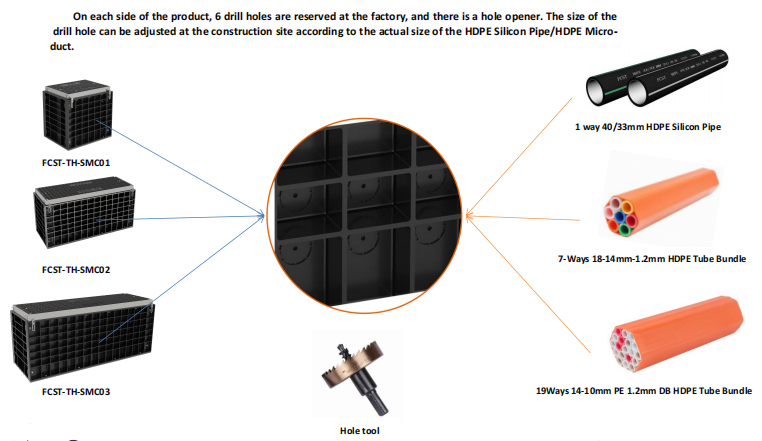

Configuration Sélection
