Avec l'accélération continue du processus de transformation numérique, les ministères ont proposé d'augmenter la construction de réseaux 5G et de réseaux optiques gigabit, et de promouvoir le développement coordonné du « double gigabit », ce qui a entraîné la mise à niveau du haut débit domestique gigabit. La technologie FTTR (Fiber to The Room) offre une couverture haut débit Gigabit pour toute la maison en étendant les fibres optiques jusqu'à chaque pièce de l'utilisateur. Il s’agit de l’une des orientations techniques des futures mises à niveau du haut débit domestique gigabit.
Dans le scénario domestique, un scénario d'application réseau important, avec le développement continu d'applications gigabit telles que la vidéo en direct, l'éducation en ligne, la réalité virtuelle et la vidéo ultra haute définition, les besoins des utilisateurs augmentent de jour en jour. Par conséquent, la manière de construire un haut débit Gigabit domestique de haute qualité pour répondre aux demandes des utilisateurs en matière d'expérience réseau de haute qualité est devenue l'une des principales préoccupations des opérateurs actuels.
La technologie FTTR peut encore améliorer l'accès fibre optique traditionnel jusqu'au domicile vers chaque pièce en étendant la fibre optique directement jusqu'à chaque pièce de l'utilisateur. Grâce à la méthode de mise en réseau de transmission entièrement optique, il offre une toute nouvelle solution de couverture réseau Gigabit pour la famille. . Cet article analyse les paramètres de performances du réseau du scénario domestique en mode réseau FTTR, compare la solution technique FTTR avec la solution technique de réseau domestique traditionnelle et discute des avantages et des inconvénients de chaque solution technique, afin de fournir une référence pour l'industrie.
Statu quo et problèmes de réseau domestique
Grâce à une enquête sur la satisfaction des utilisateurs des opérateurs d'une certaine province, nous avons constaté que parmi divers indicateurs statistiques, la qualité de l'accès Internet haut débit à domicile est la pire, seulement 70,25, ce qui constitue une lacune dans la perception des utilisateurs. La figure 1 montre les résultats de l'enquête sur la satisfaction des utilisateurs auprès des opérateurs d'une province.

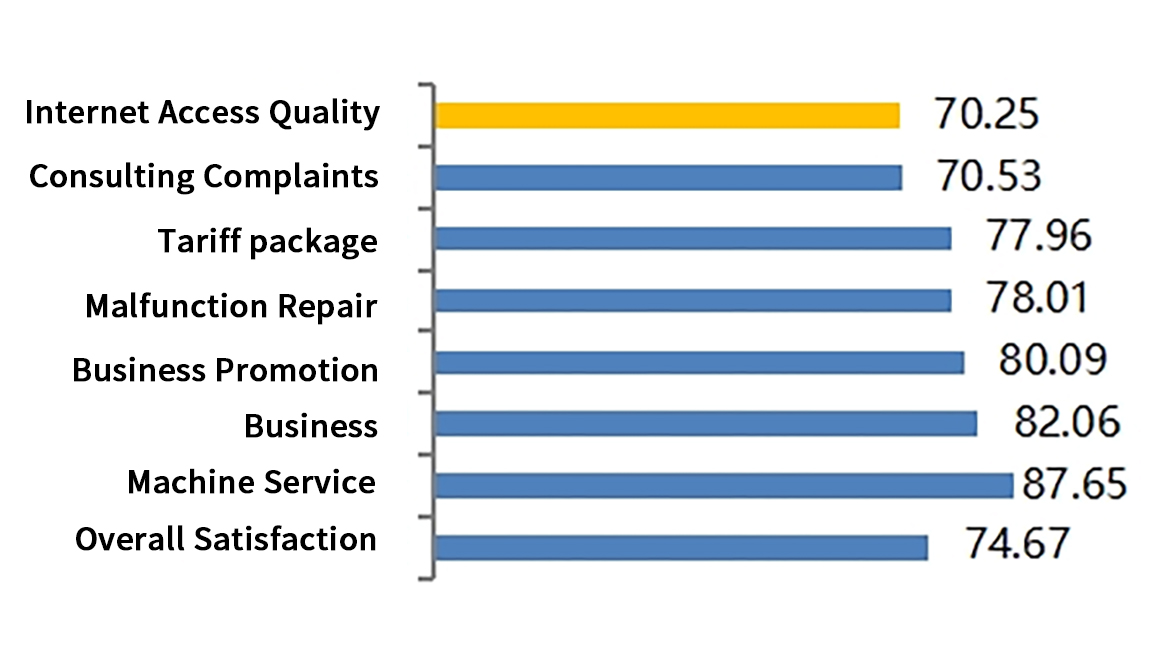

Figure 1. Résultats d'une enquête sur la satisfaction des utilisateurs des opérateurs dans une province
On constate que les utilisateurs sont les moins satisfaits de la qualité de l'accès Internet à domicile. En analysant le contenu des plaintes des utilisateurs, il s'avère que près de 70 % des utilisateurs de l'échantillon avec des bandes passantes supérieures à 200 M représentent près de 70 % de l'échantillon, et que l'inadéquation de leur réseau domestique est plus importante : 77,1 % des utilisateurs utilisent le Wi-Fi dans la bande de fréquences 2,4G et 53,4 %. Les routeurs utilisés par la plupart des utilisateurs sont toujours à bande unique et il n'y a pas de bande de fréquences 5G. La mesure de la vitesse du Wi-Fi intérieur est bien inférieure à la bande passante contractée, en particulier pour la couverture réseau des grands appartements et villas, des problèmes tels qu'une bande passante Wi-Fi insuffisante et une mauvaise couverture entraînent des gels fréquents des services haut débit et une mauvaise expérience utilisateur, qui est devenue la principale plainte des utilisateurs. indiquer.
Grâce à l'analyse ci-dessus, nous avons constaté que la cause première des plaintes des utilisateurs était un problème avec le réseau domestique, qui empêchait la vitesse réelle du haut débit de répondre aux exigences de l'entreprise. Par conséquent, fournir un intranet domestique à haut débit, stable, convivial et facile à gérer pour améliorer l'expérience réseau des utilisateurs est l'un des problèmes que les opérateurs doivent résoudre à l'heure actuelle.
Brève introduction de la solution technique FTTR
En tant que toute nouvelle technologie de réseau intranet domestique, FTTR apporte une solution aux problèmes ci-dessus.
La solution technique FTTR consiste à réaliser un réseau domestique via le support fibre optique, à déployer la passerelle principale FTTR dans le boîtier de distribution ou aux emplacements clés, à prendre la passerelle principale comme noyau et à former un réseau optique FTTR via des séparateurs optiques et des fibres optiques bidirectionnelles monocœur. La passerelle principale FTTR est connectée à l'OLT en amont, et l'aval est connecté à plusieurs routes optiques esclaves via des fibres optiques et des séparateurs optiques. Les routes optiques prennent en charge les ports Gigabit Ethernet et le Wi-Fi 6 et pénètrent dans chaque pièce via des fibres optiques, permettant ainsi aux utilisateurs domestiques avec et sans fil de se trouver dans chaque pièce. Couverture réseau Gigabit. Le schéma de mise en réseau de la technologie FTTR est illustré à la figure 2.

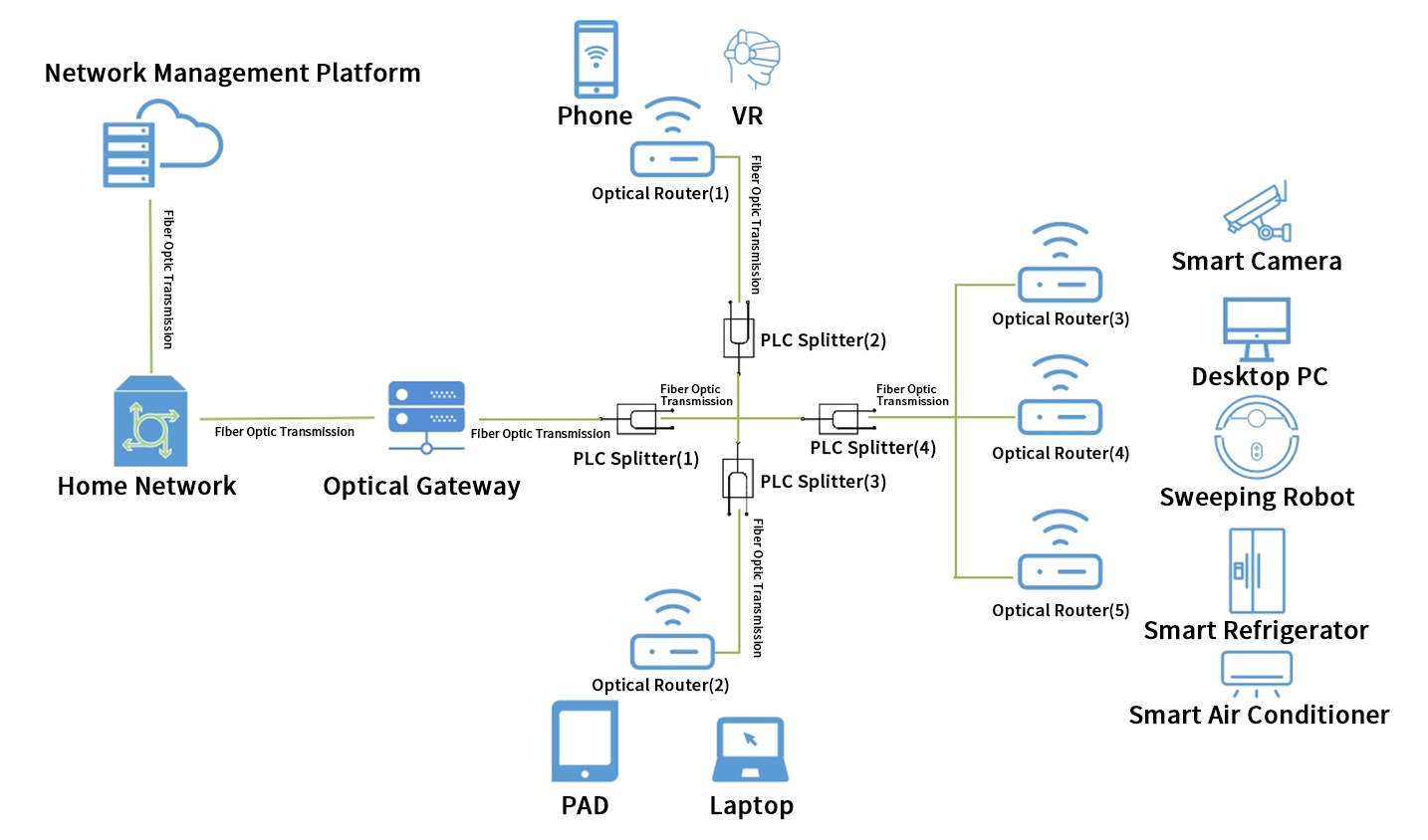

Figure 2. Schéma de mise en réseau de la technologie FTTR
La solution technique FTTR se compose de quatre parties : passerelle principale, routage optique, réseau optique et plateforme de gestion de réseau. La passerelle principale est située entre l'OLT et le routeur optique. Il se connecte à l'OLT via XG(S)-PON ou 10G EPON vers le haut, entreprend la fibre gigabit jusqu'à la maison et fournit des interfaces pour connecter les routeurs optiques vers le bas. La route optique est disposée dans chaque pièce de l'utilisateur, est connectée vers le haut à la passerelle principale via des fibres optiques intérieures et vers le bas fournit un accès au port Wi-Fi et GE pour que chaque terminal puisse accéder à Internet. Le réseau optique est composé de câbles optiques, de séparateurs optiques et d'autres composants, qui constituent ensemble l'infrastructure du réseau domestique. La plate-forme de gestion de réseau est chargée de collecter les informations sur le réseau domestique, de les résumer et de les rapporter, de manière à réaliser pleinement la gestion de l'exploitation et de la maintenance du réseau Gigabit domestique. Par rapport aux solutions techniques de réseau traditionnelles, FTTR présente certains avantages.
S olutions technologiques de réseautage traditionnelles Solution de mise en réseau par câble
réseau
La solution de mise en réseau par câble réseau consiste à suspendre plusieurs périphériques réseau sous le port réseau de la passerelle, les données réseau sont transmises via le câble réseau et le terminal utilisateur est connecté au périphérique réseau pour accéder à Internet.
Solution de réseau électrique
Le schéma de mise en réseau de lignes électriques consiste à transmettre des signaux réseau via la ligne porteuse, la passerelle est connectée à l'adaptateur de ligne électrique, l'adaptateur de ligne électrique est connecté à plusieurs réseaux de lignes électriques via la ligne électrique, les données réseau sont transmises via la ligne électrique et le terminal utilisateur est connecté à l'équipement de réseau électrique pour accéder à Internet.
Solution de réseau sans fil
La solution de réseau sans fil utilise le Wi-Fi comme méthode d'accès. Grâce au relais Wi-Fi, au Wi-Fi Mesh, etc., la passerelle est directement connectée à chaque réseau, les données du réseau sont transmises via Wi-Fi et les terminaux utilisateur sont connectés. Équipement réseau pour accéder à Internet.
Évaluation des performances techniques de chaque système de réseautage
Programme d'essais
La plus grande différence entre chaque schéma de mise en réseau est que le support de transmission est différent et que les performances de l'équipement réseau sont différentes. A ce stade, le signal de communication est enfin connecté au terminal utilisateur via l'équipement réseau sous forme de connexion Wi-Fi ou filaire. Afin de comparer les performances réseau des quatre schémas de mise en réseau ci-dessus, un environnement de test est construit pour chaque schéma de réseau afin de faciliter les tests de performances du réseau. Voir la figure 3 pour la topologie de test de chaque schéma de mise en réseau.

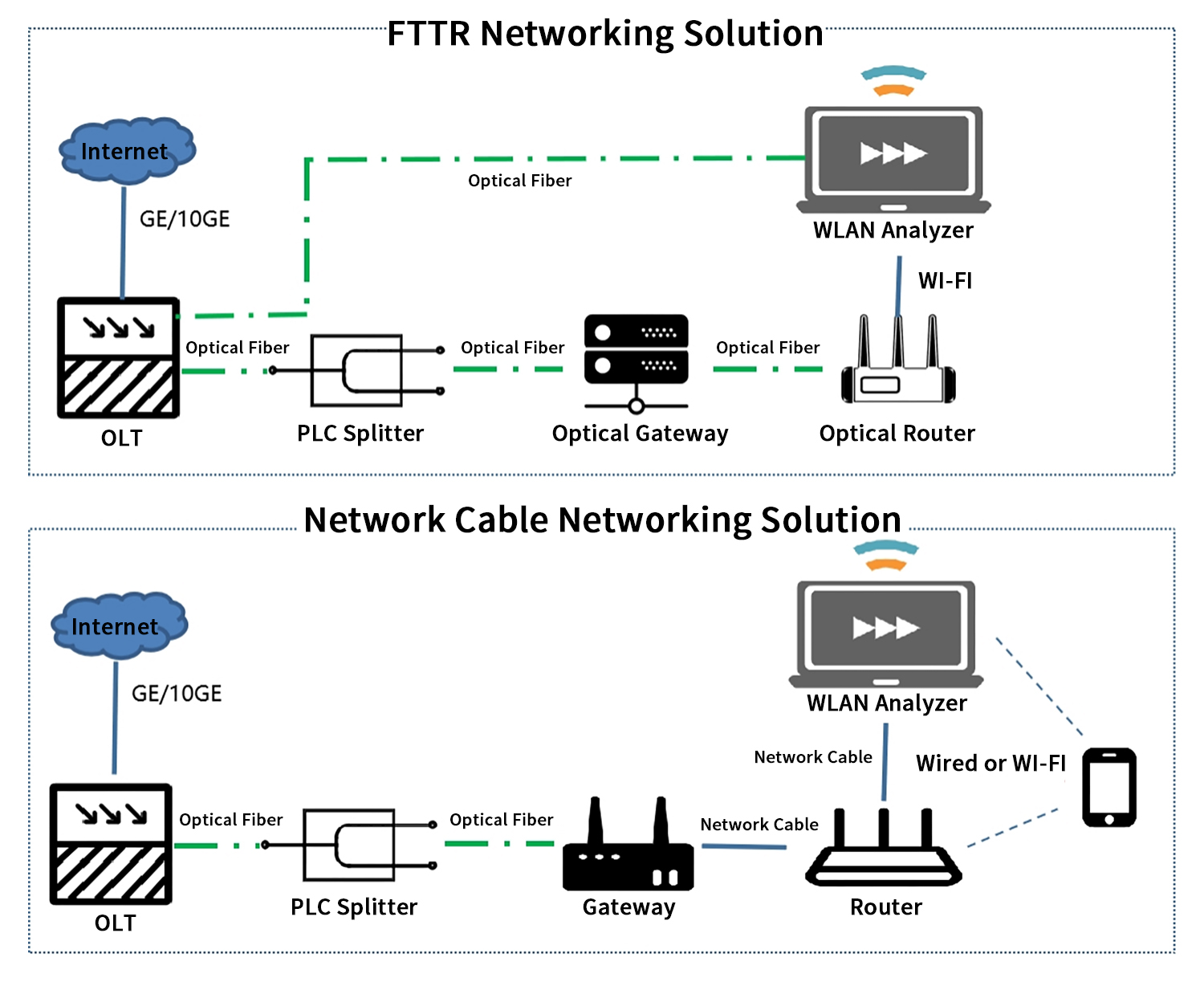

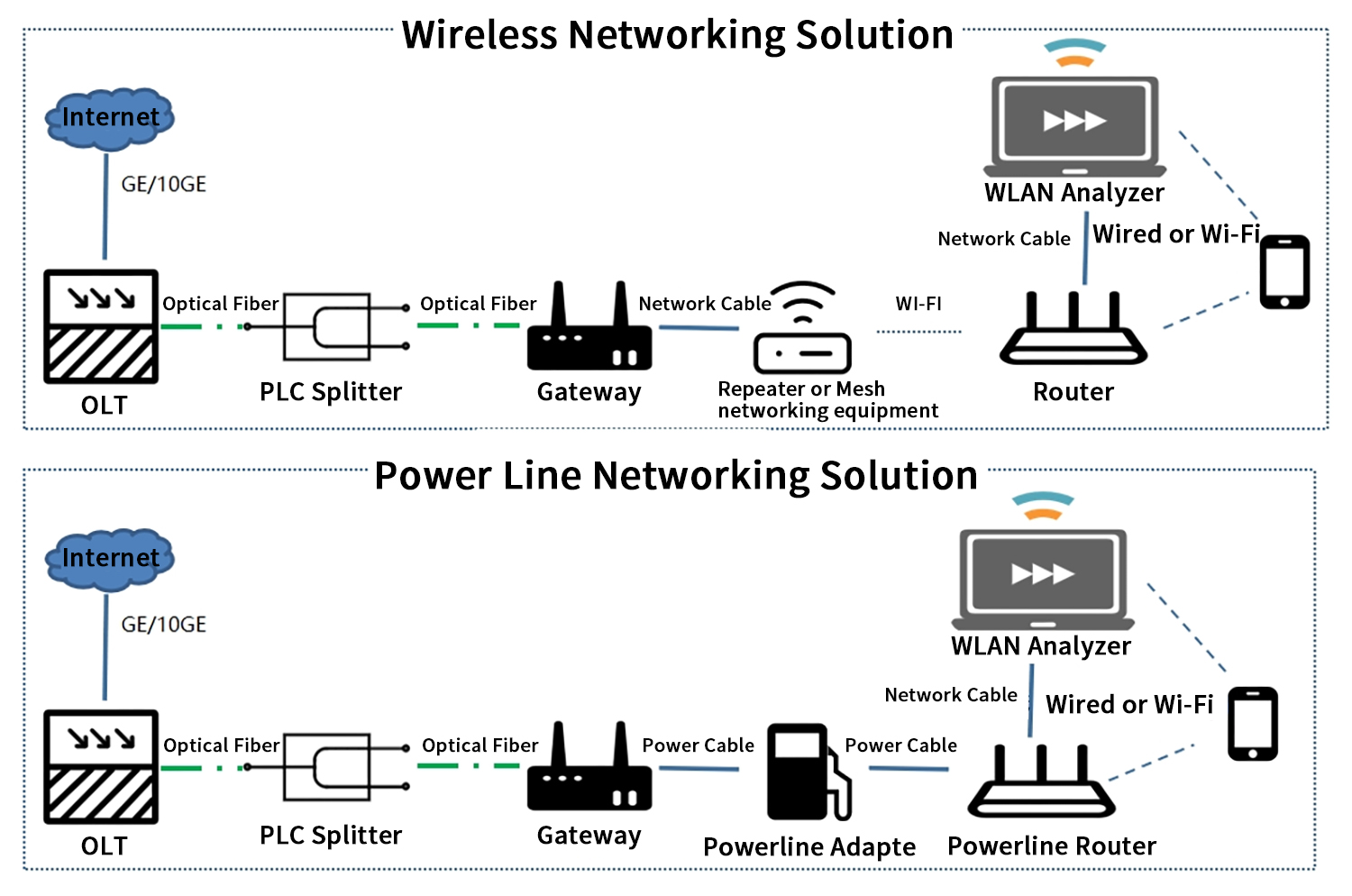

Figure 3. Topologie de test de chaque schéma de réseau
Analyse des résultats des tests
Testez chaque schéma de mise en réseau selon le diagramme de topologie de test et consultez le tableau 1 pour les données de test de performances du réseau spécifiques.
Tableau 1 Données spécifiques aux tests de performances du réseau pour chaque système
Programme | Réseau FTTR | Mise en réseau par câble réseau | Réseaux électriques | Réseau sans fil |
Débit | 1516,58 Mbit/s | 855,32 Mbit/s | 275,47 Mbit/s | 156,29 Mbit/s |
Distance de transmission | Les performances de transmission inférieures à 2 km ne présentent pas de baisse évidente | Les performances de transmission sur 100m sont évidemment dégradées | Les performances de transmission sur 300m sont évidemment dégradées | Vulnérable aux interférences environnementales, les performances de transmission diminuent considérablement dans le cas des cloisons de séparation |
Performance des taux | La fibre optique prend en charge 10G ~ 100 Gbit/s | Le câble réseau prend en charge jusqu'à 10 Gbit/s | Powerline prend en charge jusqu'à 2 Gbit/s | Cela dépend des spécifications techniques de la liaison terrestre et de la distance de l’interface aérienne, qui seront fortement affectées. |
Le tableau 1 montre que le schéma de réseau FTTR présente de grands avantages en termes de débit, de distance de transmission, etc. Le support à fibre optique est un meilleur support de transmission que le câble réseau, la ligne électrique et le sans fil, l'atténuation du débit est plus faible avec la distance et les interférences moindres, les performances de la passerelle optique sont meilleures que celles des autres passerelles de solution. Par conséquent, le déploiement de la solution réseau FTTR dans la salle et l’utilisation de la fibre optique comme support pour transmettre les signaux réseau peuvent offrir aux utilisateurs une expérience réseau à plus haut débit.
Comparaison de différents schémas de mise en réseau
Par rapport aux solutions de réseau domestique traditionnelles, les solutions techniques de réseau FTTR présentent de grands avantages. En résumant les performances techniques de plusieurs dimensions, la comparaison complète de chaque solution de mise en réseau est présentée dans le tableau 2.
Tableau 2 Comparaison complète de chaque schéma de mise en réseau
Programme | Réseau FTTR | Mise en réseau par câble réseau | Réseaux électriques | Réseau sans fil | ||
Capacité de couverture | Déployez des fibres optiques dans chaque pièce et obtenez une couverture réseau dans toute la maison grâce au routage optique et à la transmission par fibre optique. La distance peut dépasser 1 km, ce qui n'a aucun effet sur les performances de transmission et offre une forte couverture. | Le câble réseau est déployé dans chaque pièce et la couverture réseau de toute la maison peut être obtenue via le routeur. La distance de transmission du câble réseau ne doit pas dépasser 100 m, sinon les performances de transmission seront affectées et la capacité de couverture sera forte. | À l'aide de la ligne électrique d'origine, il peut être déployé dans chaque pièce et la couverture réseau de toute la maison peut être obtenue via la ligne électrique AP. La distance de transmission de la ligne électrique ne doit pas dépasser 200 m, sinon les performances de transmission seront affectées et la capacité de couverture sera forte. | Les routeurs déployés dans chaque pièce sont mis en réseau via des relais Wi-Fi, Wi-Fi Mesh, etc., qui sont fortement affectés par l'environnement tel que les cloisons et les interférences. L'environnement réseau nécessite des exigences élevées et la capacité de couverture est moyenne. | ||
fiabilité du réseau | Le support à fibre optique est relativement stable, peu affecté par l'environnement et a une durée de vie de plus de 15 ans. | Le câble réseau est susceptible de vieillir en raison de l'influence de l'environnement, sa qualité est inégale et sa durée de vie est inférieure à celle du support à fibre optique. | La transmission par lignes électriques est fortement affectée par les appareils électriques et le réseau est instable. | Affecté par des facteurs d'interférence spatiale, le réseau est instable. | ||
Installation de déploiement | La salle doit déployer et installer des câbles optiques intérieurs, et l'installation et la construction sont plus compliquées. | La salle doit déployer et installer des câbles réseau, et l'installation et la construction sont plus compliquées. | Avec les lignes électriques existantes dans la maison, aucune installation ni déploiement de construction n’est nécessaire. | La puissance est fournie pour le déploiement. | ||
coût de construction | Le coût de la fibre est inférieur et le coût de construction est plus élevé. | Le coût du câble réseau est élevé et le coût de construction est élevé. | Avec l'aide des ressources d'infrastructure d'origine, la ligne électrique n'a aucun coût de construction. | Aucun coût de construction. | ||
Exploitation et entretien | La gestion et le contrôle complets peuvent être réalisés via la plateforme de gestion. | Gérer uniquement vers la passerelle. | ||||
évolution technologique | Ethernet 10G ou PON | Gigabit-Ethernet | G.hn vague2 | Wi-Fi6E, Wi-Fi7 | ||
Par comparaison, nous pouvons voir que par rapport à la solution de réseau traditionnelle, la solution technique FTTR améliore encore les performances de transmission, la capacité de mise en réseau, la fiabilité, la contrôlabilité, etc. du réseau domestique, et améliore l'exploitation et la maintenance en libre-service des pannes des utilisateurs via la plate-forme de gestion de réseau. Capacité d'application. Les caractéristiques techniques et les avantages de FTTR contribuent à améliorer la qualité du réseau des utilisateurs domestiques, à améliorer l'expérience réseau de haute qualité des utilisateurs et à fournir une solution d'infrastructure efficace pour la construction d'un intranet domestique. La chaîne industrielle nationale des communications optiques est très mature, ce qui offre un solide soutien à la solution technique FTTR. Pour les utilisateurs domestiques existants du haut débit, la solution FTTR peut également être itérée sur la base du câblage du réseau domestique d'origine en remplaçant l'équipement réseau pour compléter la technologie. Mettre à jour la mise à niveau.
Fin
Avec le développement rapide des technologies de l’information, un grand nombre d’utilisateurs ont progressivement pris conscience de l’importance de la qualité du réseau domestique. Une bande passante domestique plus importante ne garantit pas nécessairement une bonne expérience réseau. Seule une configuration de réseau domestique stable et fiable peut garantir efficacement l'expérience réseau globale de l'utilisateur. Cet article évalue et analyse la solution technique FTTR dans le scénario domestique et la compare à d'autres solutions de réseau domestique traditionnelles en termes de débit, de couverture, de taux de transmission, etc. Les résultats montrent que la solution technique FTTR présente des performances élevées, une fiabilité élevée, de fortes capacités de mise en réseau et d'autres caractéristiques qui ont véritablement permis d'atteindre une couverture haut débit Gigabit dans chaque pièce, permettant aux utilisateurs de profiter d'une expérience Internet de haute qualité et de répondre aux besoins des applications Gigabit des utilisateurs. C’est l’une des orientations de développement pour les futures mises à niveau du réseau domestique.
