Application du répartiteur optique dans le réseau PON : comparaison de la distribution centralisée et de la distribution en cascade

Séparateur optique est le dispositif optique de base du système de réseau optique passif (PON), largement utilisé dans la fibre optique jusqu'au domicile (FTTH). Il existe deux modes de distribution différents dans le réseau FTTH : la distribution centralisée et la distribution en cascade.

Centralisé Ddistribution

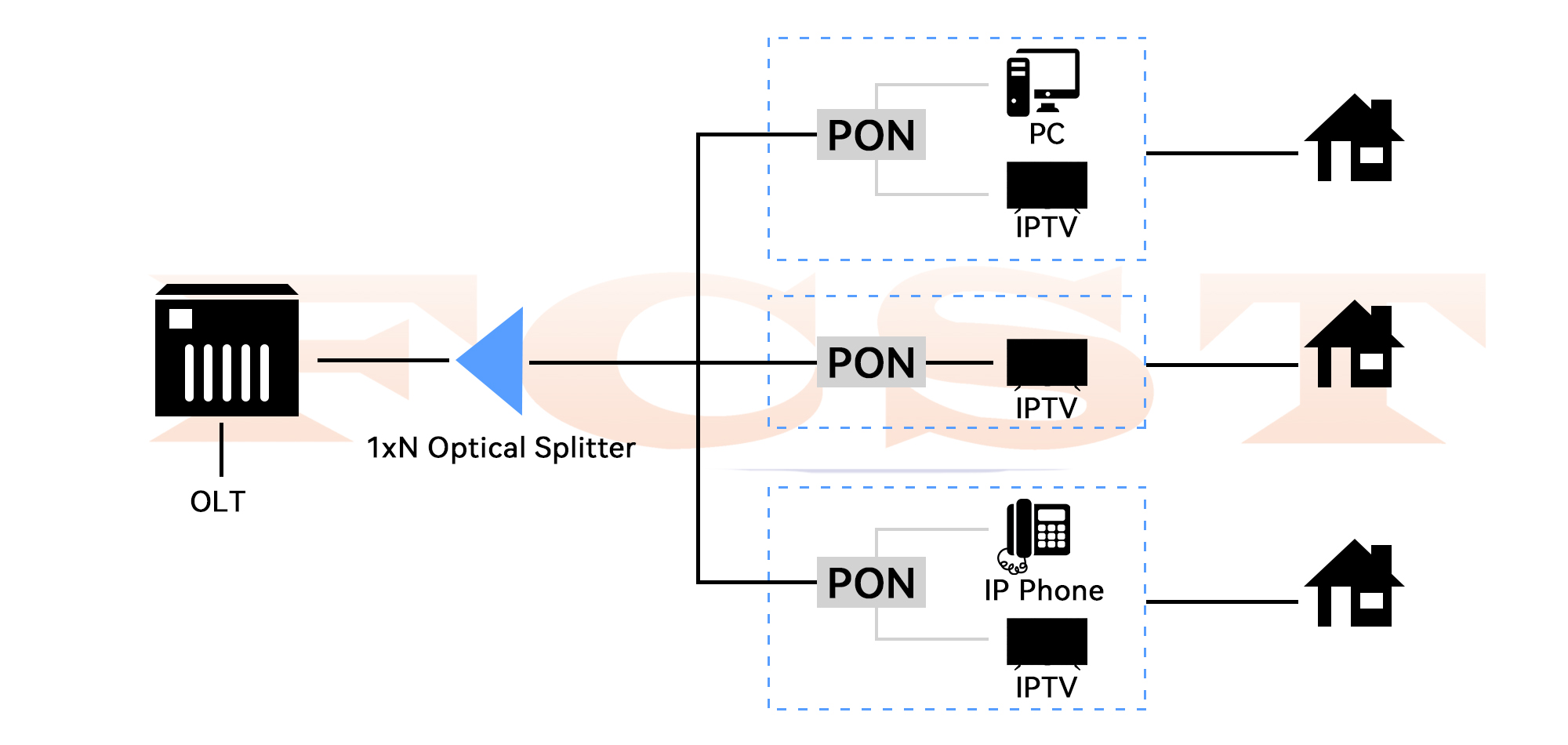

La distribution centralisée signifie que les séparateurs optiques entre le terminal de ligne optique (OLT) et l'unité de réseau optique (ONU) sont parallèles, et la forme de base est 'OLT → séparateur optique →ONU', où le rapport de séparation optique est généralement de 1. :32. Dans la distribution centralisée, le séparateur optique est distribué de manière centralisée dans le boîte de distribution de fibre, et est directement connectée à l'OLT au niveau du central téléphonique via une seule fibre, et l'autre extrémité est connectée à plusieurs ONT du côté client via plusieurs fibres. Son utilisation se divise généralement en quatre situations :

1. Placez-le dans la salle technique à l’extrémité du bureau.

2. Placez-le dans la salle de la communauté ;

3. Placé dans la boîte de transfert de lumière communautaire ;

4. Placez-le directement dans le couloir.

La distribution centralisée présente les avantages d'une grande flexibilité, d'un faible coût et d'une maintenance facile, et convient généralement au centre-ville ou à la ville où les utilisateurs sont concentrés.

En cascade Ddistribution

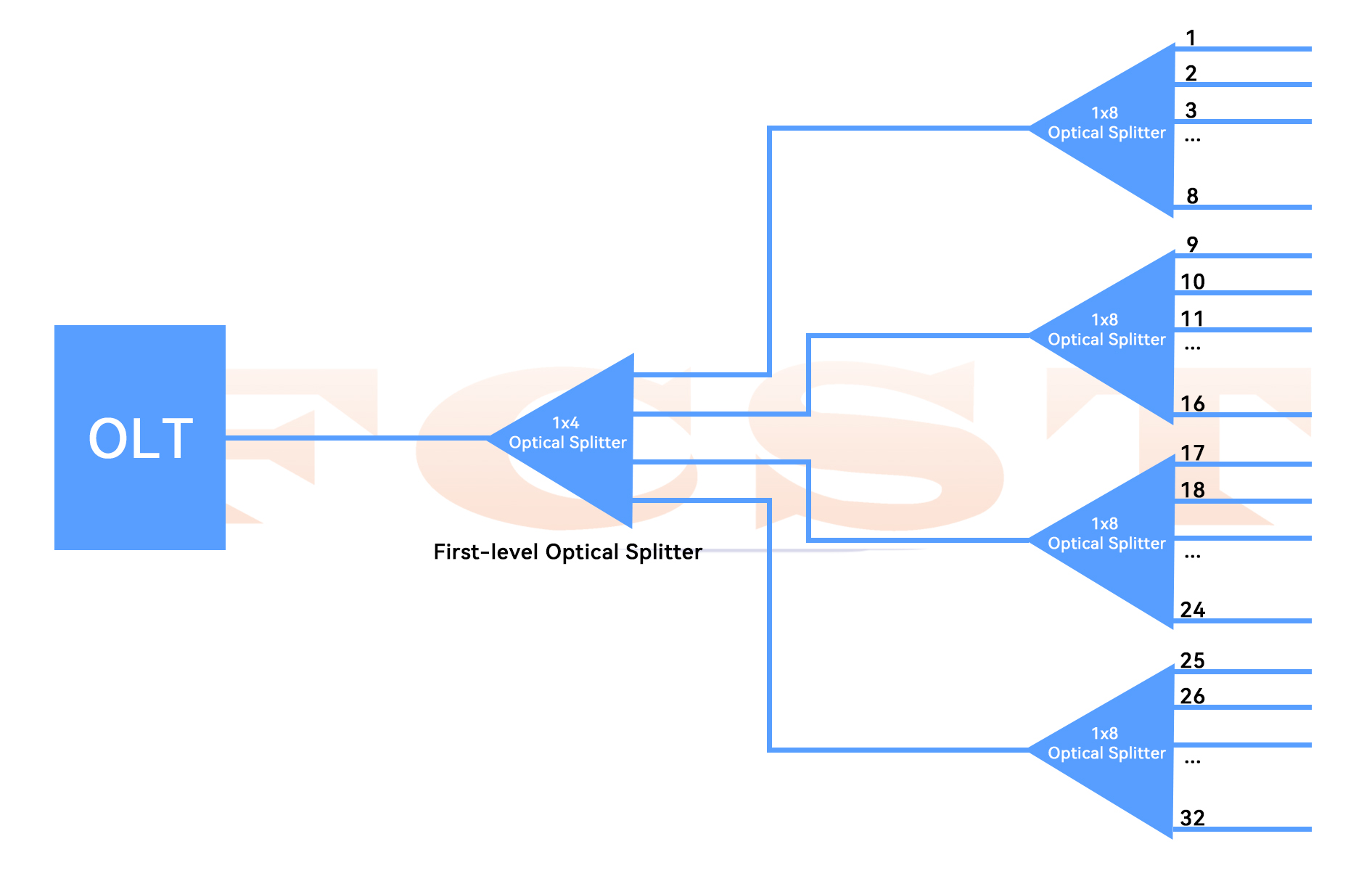

La distribution en cascade signifie que le séparateur optique entre le terminal de ligne optique (OLT) et l'unité de réseau optique (ONU) est mis en cascade, et la forme de base est 'OLT → séparateur optique 1 → séparateur optique 2 → ONU ', où le séparateur optique le séparateur 1 est généralement 1:4 et le séparateur optique 2 est généralement 1:8. Dans une distribution en cascade, le répartiteur optique 1 est généralement installé près de l'extrémité du bureau central, et le répartiteur optique 2 est généralement installé près de l'extrémité client, par exemple à l'intérieur du couloir. Son utilisation se divise généralement en trois situations :

1. Le séparateur optique de premier niveau est placé dans la salle des équipements de bureau et le séparateur optique de deuxième niveau est placé dans la boîte de transfert optique résidentielle ;

2. Le séparateur optique de premier niveau est placé dans la salle communautaire et le séparateur optique de deuxième niveau est placé dans la boîte de transfert optique communautaire ;

3. Le séparateur optique de premier niveau est placé dans la boîte de transfert optique communautaire et le séparateur optique de deuxième niveau est placé dans le couloir.

La distribution en cascade présente les avantages d'un faible coût d'accès pour les utilisateurs et d'un ajustement flexible du rapport de division optique, et convient généralement aux villages avec des utilisateurs dispersés.

Le répartiteur de fibre peut être placé à différents endroits du réseau FTTH en fonction du réseau PON, ce qui implique l'utilisation d'une configuration de shunt centralisée (à un étage) ou en cascade (à plusieurs étages) sur la partie distribuée du réseau FTTH. En fait, les deux approches ont leurs propres avantages et inconvénients. Alors lequel devriez-vous déployer ? La comparaison entre les distributions centralisées et en cascade sera explorée ci-dessous.

Centralisé Ddistribution Nréseau

Dans la distribution centralisée, le rapport de shunt combiné de 1:64 est généralement adopté, le répartiteur côté bureau étant de 1:2 et celui de l'armoire étant de 1:32. Ces répartiteurs de fibre à un étage peuvent être placés à plusieurs endroits du réseau ou installés dans un emplacement central. Mais dans la plupart des cas, le répartiteur de fibre centralisé est placé dans un périphérique externe (OSP) pour réduire la quantité totale de fibre requise.

Le port actif OLT (terminal de ligne optique) dans la salle centrale (CO) se connecte/épisse aux fibres optiques sortant de la salle centrale (CO). La fibre optique passe à travers différents dispositifs d'étanchéité jusqu'au port d'entrée du répartiteur de fibre optique généralement placé dans l'armoire. Le port de sortie du répartiteur de fibre entre dans le réseau de distribution FTTH et atteint le domicile du client potentiel à travers différentes fermetures et boîtes à bornes intérieures/extérieures appelées ONT (Optical Network Terminals). Ainsi, dans cette topologie divisée centralisée, PON connecte un port OLT à 32 OnT.

En cascade Ddistribution Network

Contrairement à la topologie de répartiteur centralisé, la méthode de répartition en cascade ne comporte aucun répartiteur de fibre dans le central. Les ports OLT sont directement connectés/épissés aux fibres végétales externes. Le répartiteur de premier niveau (1:4 ou 1:8) est installé dans une enceinte non loin du bureau central. L'entrée du répartiteur de fibre de premier étage est connectée à la fibre OLT du central. Un répartiteur de fibre optique de deuxième niveau (1:16 ou 1:8) est situé dans la boîte à bornes très proche de l'emplacement du client, chaque répartiteur couvrant 8 à 16 foyers. L'entrée de ces répartiteurs PON est la fibre provenant de la sortie du répartiteur de premier étage ci-dessus.

Centralisé Ddistribution Asd Cascendant Ddistribution In FTTH-PON Nréseau

De l'introduction ci-dessus aux réseaux distribués centralisés et en cascade, nous savons que dans un réseau distribué centralisé, tous les séparateurs PON sont situés dans un seul boîtier, ce qui maximise l'utilisation de l'OLT et fournit un point d'accès unique pour le dépannage. Mais comme le répartiteur doit être connecté au client via un connecteur ou une extrémité de connecteur séparé, le coût du câble de distribution sera très élevé.

Dans un réseau distribué en cascade, le répartiteur PON est situé dans deux ou plusieurs dispositifs de fermeture différents, ce qui minimise la quantité de fibre à déployer pour fournir le service. Cependant, cela peut entraîner une utilisation inefficace du port PON de l'OLT et augmenter le temps de test et de mise en service pour le client.

Comment choisir entre une distribution centralisée réseau et un réseau de distribution en cascade ?

En plus des informations sur les différences entre les deux approches de déploiement des réseaux distribués centralisés et en cascade, voici quelques conseils sur la façon de décider laquelle choisir. L'architecture du réseau FTTH dépendra de divers facteurs, notamment de votre budget et de l'évolutivité future attendue.

De plus, la densité de la clientèle est l’un des déterminants les plus importants. Dans les zones urbaines, les réseaux de distribution en cascade constitueront la meilleure option pour faire évoluer et connecter rapidement de nombreux utilisateurs. En revanche, compte tenu de la flexibilité des zones rurales ou moins peuplées, les réseaux de distribution centralisés sont meilleurs.
