Améliorer la sécurité et réduire les coûts en marquant définitivement la plante enterrée

De nombreuses sociétés de services publics comptent sur l'enterrement de leur usine de réseau de distribution sous la rue et ailleurs pour des raisons de sécurité, de sécurité et d'esthétique. Cependant, cette plante n'a pas de vie infinie et peut être soumise à des stress qui peuvent provoquer une défaillance à l'avenir; Savoir exactement où cette plante est enterrée peut devenir un défi plus tard. Certains types de plante enterrée sont extrêmement difficiles à localiser avec précision par au-dessus du sol; Plus particulièrement ceux qui sont électriquement non conducteurs, tels que le gaz et les conduites d'eau et les micro-conduits portant uniquement des fibres optiques.

Nous présenterons un système qui peut être utilisé pour faciliter le marquage, l'arpentage, le marquage de la géo et l'emplacement de précision future de l'usine enterrée. Le système discuté est un coût relativement faible; prouvé avoir une vie comme celle attendue de la plante enterrée et de son appui à utiliser avec peu de formation.

Trésor enterré

Nous apprécions tous une bonne histoire d'aventure: pensez à tous ceux que vous lisez lorsque plus jeune impliquant des cartes anciennes et des choses qui ont été longtemps perdues 'parce que leur emplacement précis n'est plus connu. Même lorsque vous trouvez la carte ancienne, vous avez toujours du mal à localiser le 'Treasure ' parce que le contexte a changé; Le paysage est complètement différent lorsqu'il a été enterré. Des histoires comme celle-ci rappellent les secrets, les pirates et les cartes et l'histoire aujourd'hui n'est pas très différente, les actifs enterrés sont essentiels au succès des sociétés de services publics et leurs dossiers sont souvent considérés comme un secret commercial.

Les humains améliorent leurs villes depuis les premiers jours, enterrant des conduites d'eau à base de bois, de plomb et de cuivre depuis plus de 5 500 ans avec des drains de rue et des égouts en briques moulées et des tuyaux d'argile pendant presque aussi longtemps. De grands systèmes de drainage en briques avec des trous d'accès, similaires aux trous d'homme modernes étaient utilisés il y a 4000 ans à Babylone.

Entre 3000 et 1500 av.J

En Grèce, de nombreuses maisons étaient équipées d'une latrine qui a vidé dans un égout sous les rues. Les villes grecques ont également enterré leurs aqueducs d'eau jusqu'à 20 m (60 pieds) sous le niveau du sol pour protéger leurs sources d'eau des ennemis.

C'est pendant l'ère post-romaine qu'une grande partie de cette technologie a été oubliée jusqu'à 1 000 ans. Les tuyaux de plomb ont été enregistrés pour la première fois à Londres en 1235 et au XVIe siècle, les approvisionnements en eau tuyaux ont été réintroduits dans la ville à l'aide d'un mélange de tuyaux en bois et de plomb.

Au début des années 1800, un éclairage au gaz a été introduit; Dans certaines régions, les barils de fusil excédentaires de la guerre de Crimée ont été foutus pour former des pipelines de gaz. Les premières fournitures électriques au Royaume-Uni étaient à Godalming en 1881 où l'approvisionnement public et l'éclairage de rue ont été installés. L'introduction du téléphone en 1877 a entraîné une croissance supplémentaire, le premier câble de coffre souterrain a été posé dans les années 1880.

De nombreux services publics enterrés qui sont utilisés, ont bien plus de 40 ans et souvent aussi âgés que 100 ans, par conséquent, tous les enregistrements, s'ils existent, sont complètement obsolètes; Lorsque, par exemple, un pipeline ou un conduit a été installé à une certaine distance entre le trottoir d'une route, c'est alors que la route n'était que de deux voies et ne se rapporte plus à l'autoroute moderne à quatre voies qui peut également avoir changé de direction et de position par rapport à la ligne centrale.

Même si la plante a été enterrée il y a seulement dix ans et des étiquettes géographiques de précision notées pour son emplacement à partir de GNSS très précis; Le retour au même endroit dans le paysage peut encore être gênant, en particulier dans les continents soumis à un mouvement tectonique plus rapide. L'usine pourrait être un compteur ou plus de son emplacement d'origine, ce qui signifie que reposer sur GNSS seul sans référence à l'usine enterrée elle-même ou à la construction de compensations de précision dans le détecteur d'emplacement pourrait conduire à creuser au mauvais endroit.

Ami et ennemi

Le terrain, dans le cas des services publics enterrés, peut être à la fois leur ami et son ennemi: le sol peut protéger, soutenir et masquer des conduits, des câbles et des tuyaux, autrement laids. Mais en les enterrant, cela fait savoir exactement où ils sont gênants. Prenez un exemple où un nouveau service doit être installé, peut-être en utilisant une technologie moderne 'sans tranchée, l'entrepreneur peut-il être certain à 100% qu'il n'y a rien sous cette route qu'il essaie d'éviter de creuser?

Perdu dans les sous-bois - ne laissez pas votre histoire d'aventure se transformer en tragédie

Vous aurez sans aucun doute entendu parler de nombreux incidents d'usine de services publics enterrés endommagés pendant l'excavation ou un service différent à proximité. Habituellement, les dommages sont mineurs mais provoquent toujours des tracas et des coûts qui n'étaient pas attendus, à tout le moins, des résidents ennuyeux avec des restrictions de trafic supplémentaires pendant que l'équipe de l'autre utilité assiste et répare les dégâts. Parfois, les implications des dommages sont bien pires, les conduites de gaz se rompent et provoquent des incendies, des conduites d'eau provoquant de nombreuses inondations, etc. Dans les pires exemples, des vies sont perdues ou des blessures majeures causées.

À partir de l'exemple ci-dessus où un entrepreneur propose d'installer un nouveau service en utilisant une technologie 'Trenchless '; Que se passe-t-il s'ils ont 'manqué ' la présence d'un gazoduc à partie à travers cette route? Si la perceuse horizontale ou un autre appareil perturbe ou même un impact direct sur ce pipeline; Quelles pourraient être les implications? À tout le moins, le besoin d'excavation d'urgence et de réparation du pipeline.

Ce n'est pas un nouveau problème et les gouvernements du monde entier ont légiféré pour s'assurer qu'au minimum, avant de démarrer un terrain, les entrepreneurs contactent une base de données centrale ou les autres sociétés de services publics susceptibles d'avoir une plante dans la région, puis de mener une enquête au-dessus du sol pour marquer où se trouve une usine enfouie.

Les questions importantes auxquelles doivent être répondues avant de creuser dans le sol sont:

1. Où est-il?

2. Qu'est-ce que c'est?

3. Est-ce que cela correspond aux enregistrements connus?

4. Pouvez-vous tout voir?

5. Suis-je en sécurité à creuser?

Est-ce juste le trésor qui est précieux?

Voici quelques chiffres pour mettre les coûts des travaux de rue en perspective; Au Royaume-Uni, on estime que 1,5 milliard de livres sterling sont dépensés chaque année pour les travaux de rue avec 150 millions de livres sterling supplémentaires dépensés de réparation de dommages causés par ces travaux (McMahon, Burtwell et Evans, 2006). On estime en outre que le coût général pour la société et l'économie s'élève à 5,5 milliards de livres sterling supplémentaires en raison des multiples impacts des travaux de rue, tels que la congestion du trafic et les retards.

Détecteurs de mines

Jusqu'à la plupart des services des années 1970, ont été installés avec une certaine forme de conduit ou de conducteur métallique, les eaux usées, la seule exception étant souvent transportée par le biais de tuyaux en terre cuite. Les câbles, les tuyaux métalliques et les conduits métalliques sont détectables à l'aide de diverses technologies dont la plupart sont des variations de détecteurs de métaux simples qui répondent au changement de réactance d'un circuit réglé lorsque le composant inductif (bobine de recherche) est amené près du métal. Des systèmes alternatifs induisent un signal sur le matériau conducteur électriquement puis détectent la présence de ce signal le long du conducteur.

Mais, de plus en plus depuis le milieu des années 1970, les conduits et les pipelines, en particulier les plus petits que l'on trouve couramment dans les zones urbaines, ont été fabriqués à l'aide de matériaux plastiques tels que le polyvinylchlorure (PVC) et le polyéthylène (PE, MDPE et HDPE). Dans le cas de conduits qui transportent eux-mêmes des fils et des câbles métalliques, c'est moins un problème car les systèmes de traçage des câbles inductifs fonctionneront avec ceux-ci. Mais les systèmes d'eau, de gaz et de fibre optique peuvent être 'invisibles' pour la plupart des systèmes de localisation du câble, de sorte que les entrepreneurs peuvent avoir besoin de s'appuyer sur des technologies coûteuses telles que le radar pénétrant au sol qui nécessite une formation considérable pour interpréter les résultats et souvent une licence spéciale d'émetteur radio pour fonctionner.

Les résultats des essais blind 'pour localiser les services à la fin des années 1990 ont montré que les méthodes d'enquête existantes ne pouvaient que fournir un taux de réussite de 50%: un site à une jonction routière au Royaume-Uni a été choisi et que toute surface a été supprimée et tous les services publics cartographiés avec précision. Ceux-ci comprenaient quatre égouts, onze câbles de télécommunications, quinze câbles d'électricité, trois mDPE et deux plats d'eau en fonte plus deux tuyaux de gaz HDPE. La surface a été rétablie et trois entrepreneurs d'arpentage ont invité à utiliser leur propre équipement et à dépenser tant que nécessaire pour cartographier ce qu'ils pouvaient trouver (Ashdown, 2000).

Le mémoire était de montrer ce qui était présent. Dans ce cas, il a été manqué. Avec les résultats de ces enquêtes utilisées pour une décision simple 'Oui ou non ' sur le fait que la sécurité est sûre, il est resté clairement considérable.

Cette idée résonne avec moi

Que pourrait-on faire pour 'Mark ' tel 'Plant non conducteur ' enterré? Eh bien, l'option la plus évidente est d'ajouter un fil conducteur 'trace ' ou comme à l'intérieur ou à côté de chaque conduit. Cela fonctionne bien, pendant un certain temps. Après un certain temps, peut-être après d'autres fouilles, les fils de trace aux côtés de tuyaux en plastique ont été endommagés, corrodés et déconnectés lors d'une autre maintenance et même des fils de trace dans des éléments comme les canaux à fibre optique ont commencé à corroder et à se déconnecter, souvent en raison du fait que même les meilleurs conduits sans ventilation seront humides.

Tous ces fils de trace, étant entièrement passifs et qui n'ont souvent pas de continuité de bout en bout d'une 'run ' signifiaient que les sections déconnectées ne pouvaient être tracées que par une induction à distance, où un signal est appliqué au conducteur par-dessus le sol, puis a suivi à l'aide d'un récepteur pour quelques dizaines de mètres à la fois.

Ce qui était nécessaire, c'était un système de marquage enterré une plante fiable, simple à utiliser, à la fois au moment de l'installation et lorsqu'il est tracé et à faible coût. En pensant aux variations sur le thème du 'du détecteur de métaux ' mentionné ci-dessus, la technologie a été étendue à un système où les appareils sont enterrés qui résonnent aux fréquences électriques clés. En choisissant une gamme de fréquences décalées les unes des autres, des composants électroniques suffisamment relativement standard peuvent être utilisés pour créer ces circuits de résonance conduisant à une solution relativement faible.

Ils ne contiennent également pas d'électronique 'active ' qui peuvent être plus sensibles que les composants 'passif ' simples. Pour les protéger davantage des dommages environnementaux lorsqu'ils sont installés, ils ont été enfermés dans des enclos en plastique scellés, faits du même HDPE que les conduits et les tuyaux qu'ils sont protégeant '.

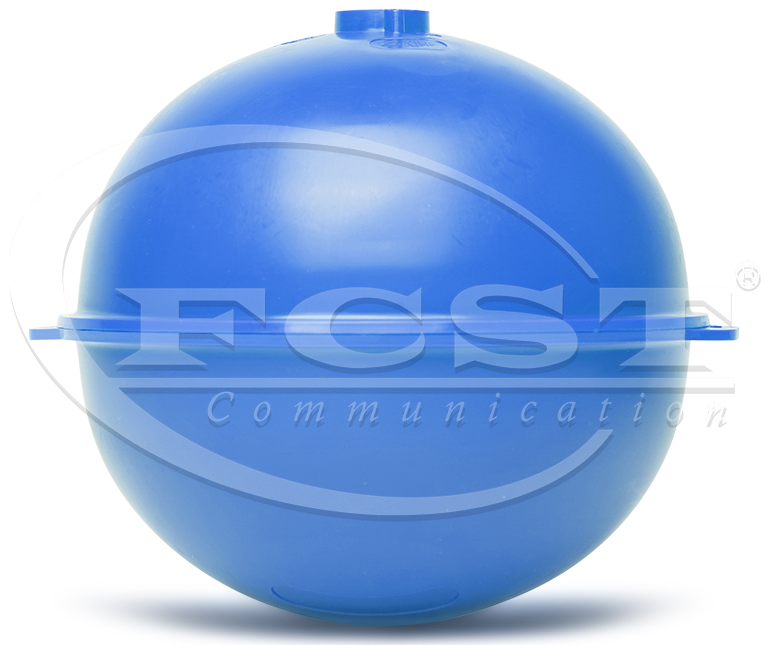

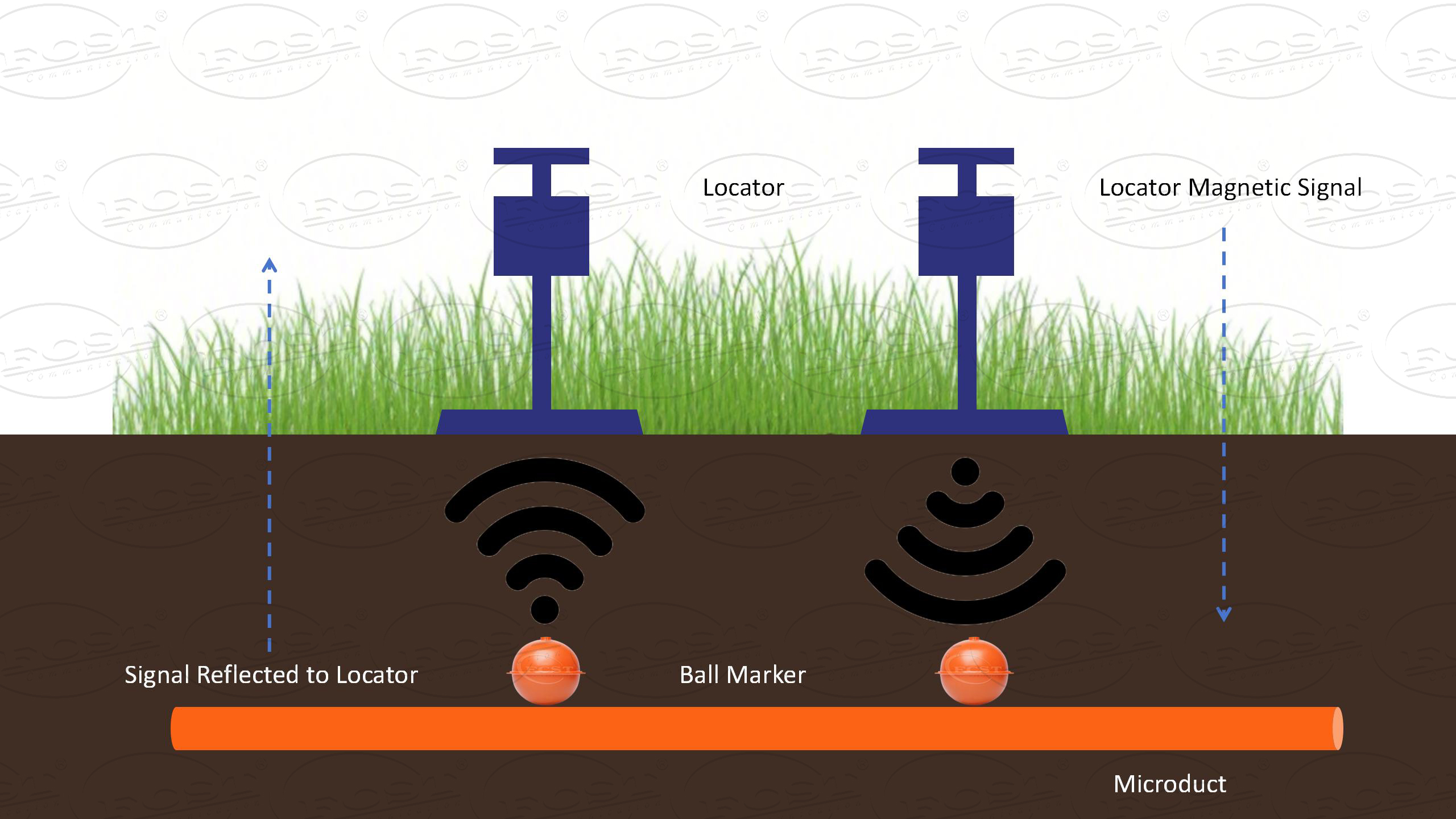

L'équipement utilisé pour localiser ces marqueurs résonnants ressemble à d'autres dispositifs de localisation mais diffère dans le fait qu'il transmet et reçoit. Tout d'abord, un champ magnétique est mis en place qui est à une fréquence de marqueur clé pour une fraction de seconde, cela entraînera tout marqueur à proximité qui est réglé sur cette fréquence pour résonner en sympathie. Lorsque l'émetteur est éteint, le marqueur enterré continue de résonner pour une fraction de seconde, le signal de décomposition de cette résonance peut être détecté et utilisé pour indiquer la présence d'un marqueur de cette fréquence clé sur un affichage; Souvent accompagné d'un avertissement audible.

La balle de marqueur FCST-MB peut scanner séquentiellement toutes les fréquences standard de l'industrie actuelles si rapidement tout en restant sensible, qu'il semble capable de détecter tous les types de marqueur standard de l'industrie simultanément.

Simplicité I est la clé

Si une application doit être utilisée avec succès, toutes les barrières à une utilisation efficace doivent être supprimées ou rendues aussi petites que possible. Lors de l'installation des marqueurs enterrés eux-mêmes, il ne doit pas y avoir de besoins complexes ou d'instructions d'installation, la tranchée est un environnement hostile et personne ne veut faire un travail maladroit dans un tel espace confiné. Par conséquent, la solution idéale est un marqueur qui peut être installé dans n'importe quelle orientation et simplement lié au service enterré.

Avec cette exigence de base à l'esprit, FCST a créé le Marker Ball II qui contient un assemblage de bobine réglé gimballé qui s'auto-niveaux toujours. Lorsqu'il est activé par un localisateur, cette bobine horizontale crée une réponse dipolaire verticale presque parfaite, ce qui signifie que l'orientation de l'installation n'est pas liée à la précision de position ou à la sensibilité. Le pic de réponse est toujours directement au-dessus du marqueur.

Sécurité future du réseau​

Considérez la situation où la présence de marqueurs passives peut rapidement confirmer la cohérence des plans à l'avenir. Ces indices aidant tous les entrepreneurs et planificateurs évitent les affrontements avec les services existants.

De plus, s'il y a une urgence, la présence de marqueurs à des points clés est extrêmement utile, ce qui permet une recherche rapide et facile de tous les réseaux à proximité contribuant à éviter de jouer des dés, ce qui entraîne une maintenance supplémentaire de vos réseaux ou d'autres. De plus, permettant à votre équipe d'épingler l'emplacement dont il a besoin pour creuser plutôt que de fouiller une tranchée plus grande.

Localisez des points intéressants dans votre réseau

Qu'il s'agisse de gaz, d'électricité, de télécommunications, de chauffage district ou d'eau, un réseau comprend généralement des points notables, qui représentent également des points de faiblesse:

• Enterré 'Deadding ' par exemple les points de connexion d'eau ou les micro-conduits à connecter plus tard

• fermeture d'épissage en fibre optique ou branche enfouie

• Réparations ou épisodes

• Réseau croisé

• Changement de direction ou de profondeur et degré de changement

Ces points sont généralement difficiles, voire impossibles à repérer par le sol par les équipes sur le terrain, sauf si elles ont été récemment fouillées. Le positionnement des marqueurs passifs dans des emplacements clés permet aux parties prenantes d'identifier ces emplacements rapidement et positivement, les différenciant du reste du réseau.

Taging Accessoires et fonctionnalités dans le réseau

Utilisations suggérées

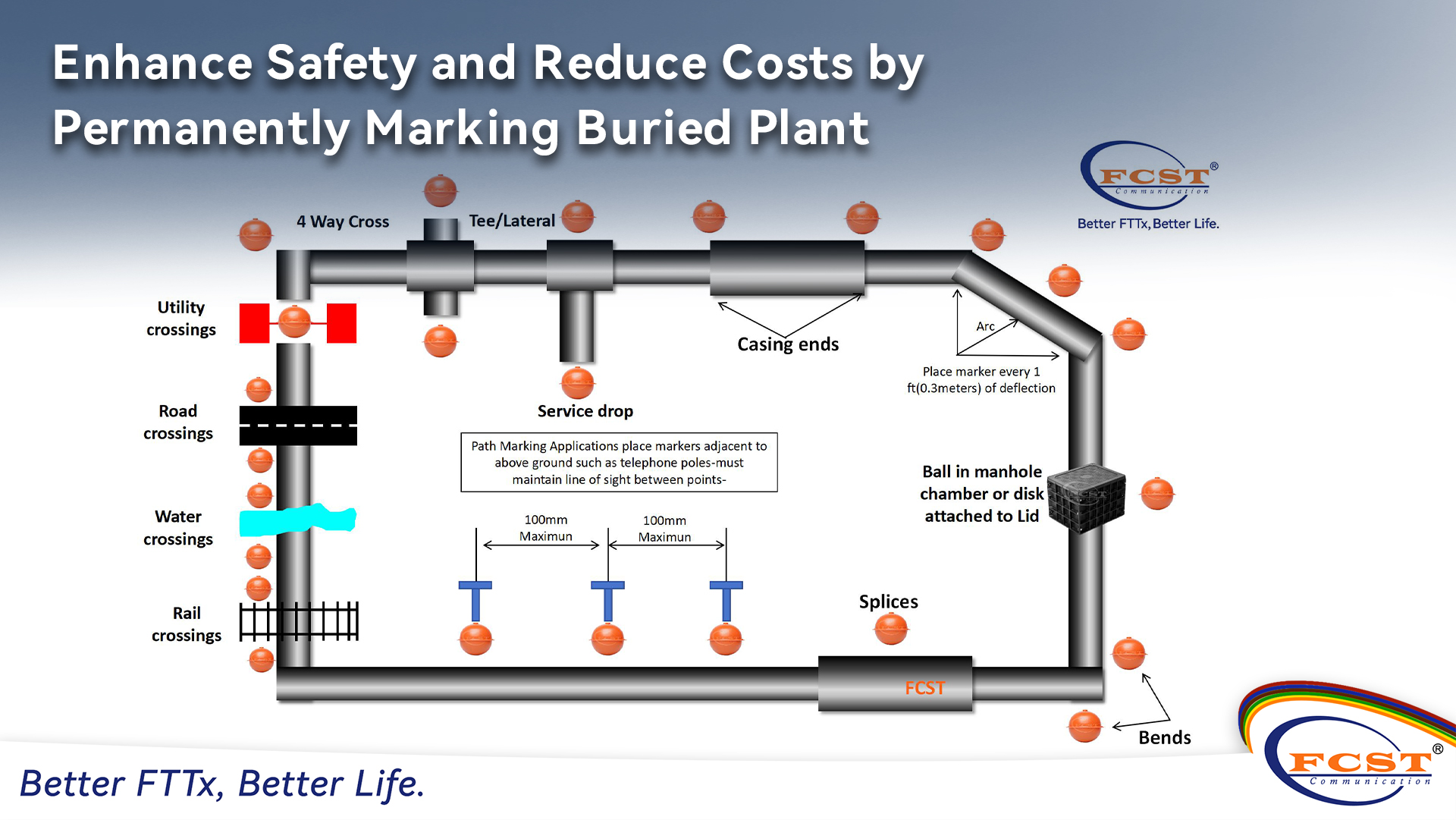

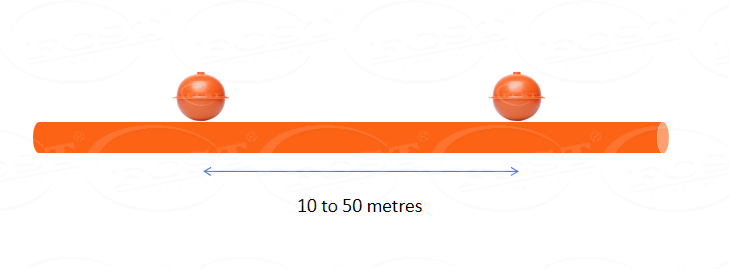

Marquez dans les espaces réguliers le long des courses droites, peut-être toutes les 10 à 50 m.

Créez un schéma au sein de votre entreprise et respectez-le. Lorsque les marqueurs sont espacés différemment du

Normal 'Plan ' alors les entrepreneurs doivent être conscients que 'quelque chose se passe ' Underground.

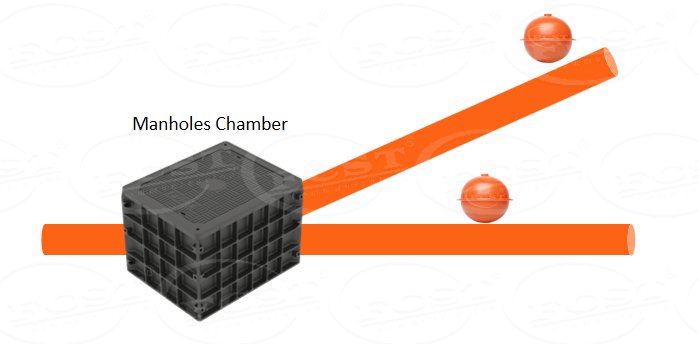

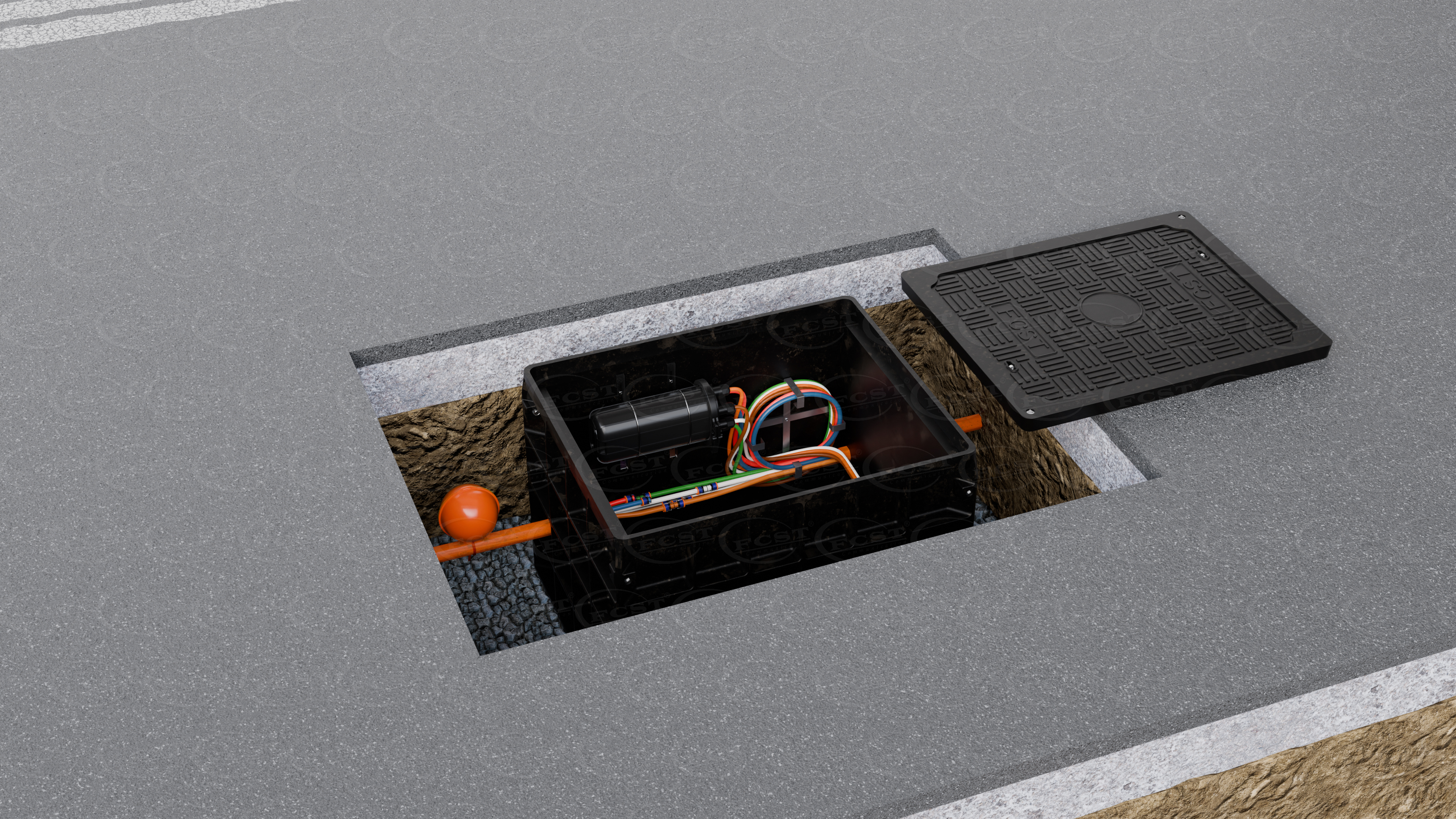

Marquez la fermeture de la fermeture et de la chambre des trous d'homme en fibre optique.

Ajouter éventuellement un marqueur, peut-être aussi une balle de marqueur à l'intérieur ou au-dessus de la chambre des trous d'homme.

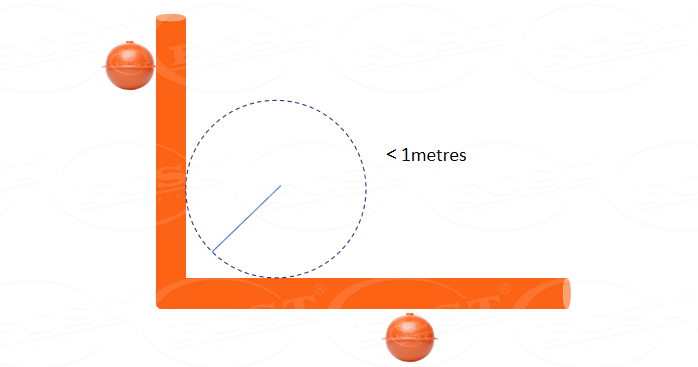

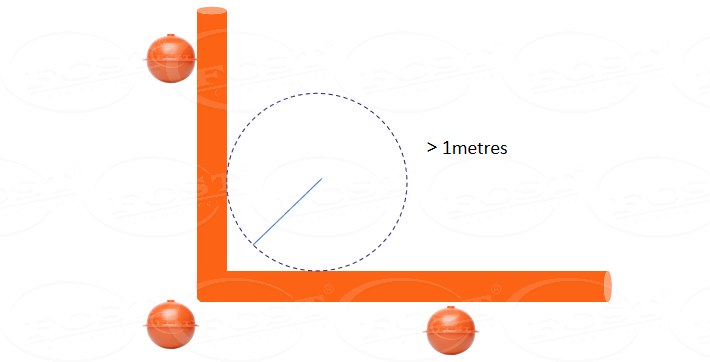

Marquer les virages de chaque côté pour les courbes de rayon plus petites

Pour les courbes de rayon plus petites, où le changement de direction doit être détectable avec le localisateur

Lorsqu'il est directement au-dessus d'un seul marqueur; Il vous suffit de marquer chaque côté du virage.

Suivez la courbe pour les services plus grands

Pour les courbes de rayon plus grandes, où le changement de direction final n'est pas détectable avec le localisateur lorsque

directement au-dessus d'un marqueur; Vous devriez marquer aux points autour du virage. Avec chaque marqueur étant

détectable du dernier. Peut-être pas plus de 1,5 m de participation horizontalement.

Champs de marqueurs

Les bobines de marqueurs sont conçues afin que leur réponse maximale soit verticalement directement au-dessus du produit. Les marqueurs de style 'Ball ' ont la bobine sur un cardan pondéré qui se réalise sous la gravité. La boule de marqueur qui a cette forme de champ dipolaire simple est facile à identifier. La boule de marqueur est détectable à une profondeur d'au moins 1,5 m (5 pi)

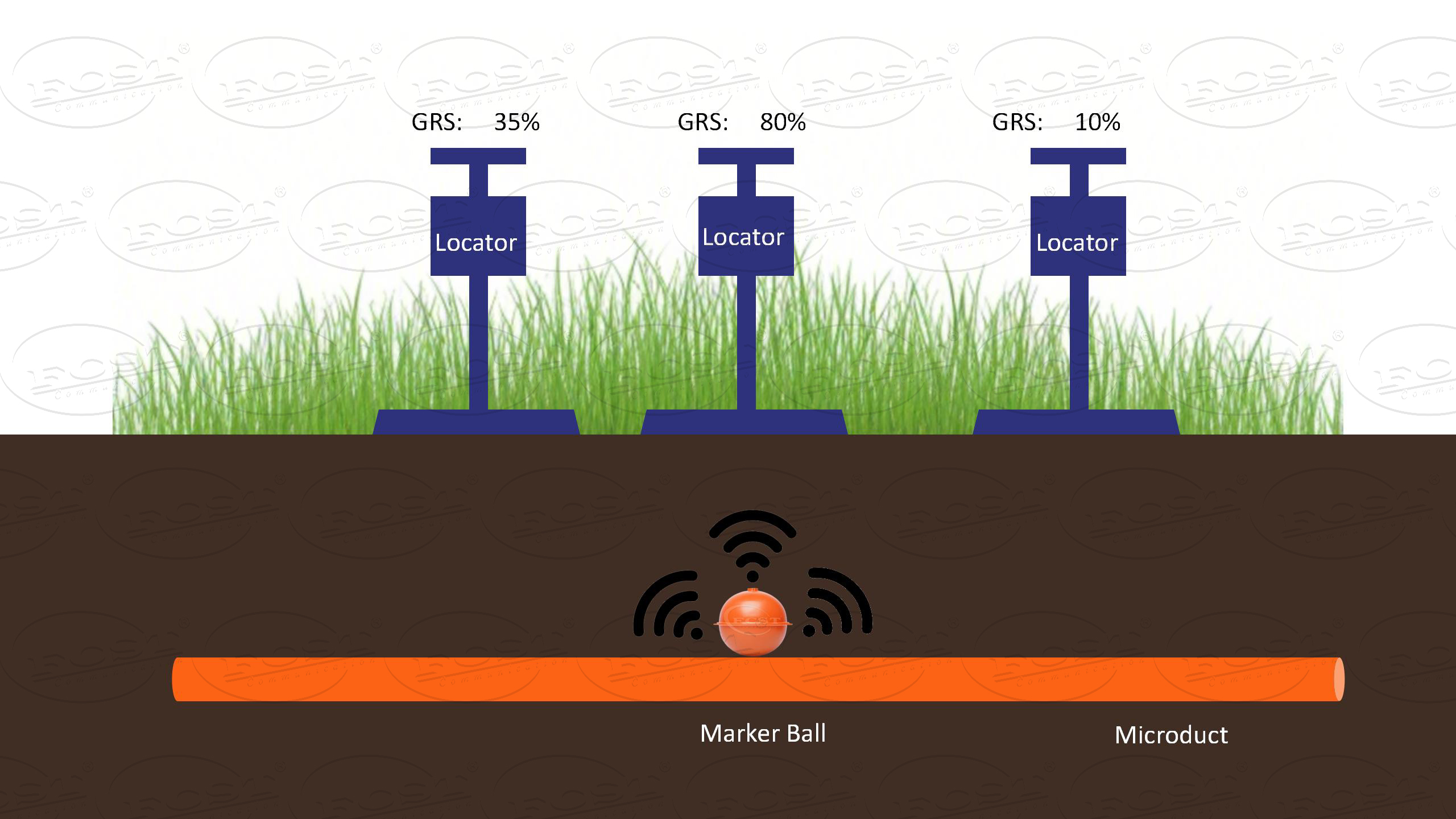

Directement au-dessus de chaque marqueur, le localisateur trouvera une réponse 'maximum ' ou 'sweet spot ' sur qui peut être invoqué pour guider la fouille vers ce point clé de votre réseau. De même, d'autres services auront un très bon guide des endroits pour faire grand soin lors de la creusage.

Options de cartographie de précision

Lorsque les marqueurs sont enterrés avec une usine de services publics ou pendant les réparations, il y a un autre avantage: à savoir, les enregistrements et les cartes n'ont pas besoin d'être mis à jour immédiatement.

Les entrepreneurs doivent prendre quelques photographies 'comme installées, y compris les références de position visible, par exemple lampFost, GatePost ou Tree. Ensuite, comme les services nouveaux ou réparés sont désormais marqués avec précision et peuvent facilement être détectés au-dessus du sol plus tard; Il est simple pour un arpenteur de suivre peu de temps après la fin des entrepreneurs sur le site et de créer ou de mettre à jour une carte numérique de précision détaillée de la région. Cela peut permettre à l'arpenteur d'avoir accès à un site plus clair et d'effectuer son travail plus rapidement, lorsqu'il est plus pratique et sans délai des entrepreneurs des travaux de rue.

La cartographie de précision de 'The Underworld ' est de plus en plus demandée par la nouvelle législation dans plusieurs pays, États et grandes villes afin de réduire activement les risques au public et aux entrepreneurs lorsque les travaux de rue sont entrepris. La combinaison d'un localisateur de marqueur avec un système de récepteur GNSS de précision peut fournir des résultats d'une précision suffisante pour répondre à ces nouvelles exigences.

Résumé

Les systèmes de marqueurs électroniques offrent une longue durée de vie, fiable et à faible coût pour marquer avec précision l'usine enterrée: cela peut être fait à une multitude de fins dans de nombreuses industries, mais la principale raison est d'améliorer la sécurité, pour l'usine enterrée, les entrepreneurs qui y travaillent ou le grand public et le grand public. Les appareils réglés de précision sont simplement placés dans la tranchée avec l'usine de services publics pendant l'installation ou la réparation. Si un schéma standard est suivi pour l'installation, ceux-ci peuvent améliorer la précision de l'excavation future, d'économiser du temps, des ressources et de l'argent tout en améliorant considérablement la sécurité.

Produits connexes

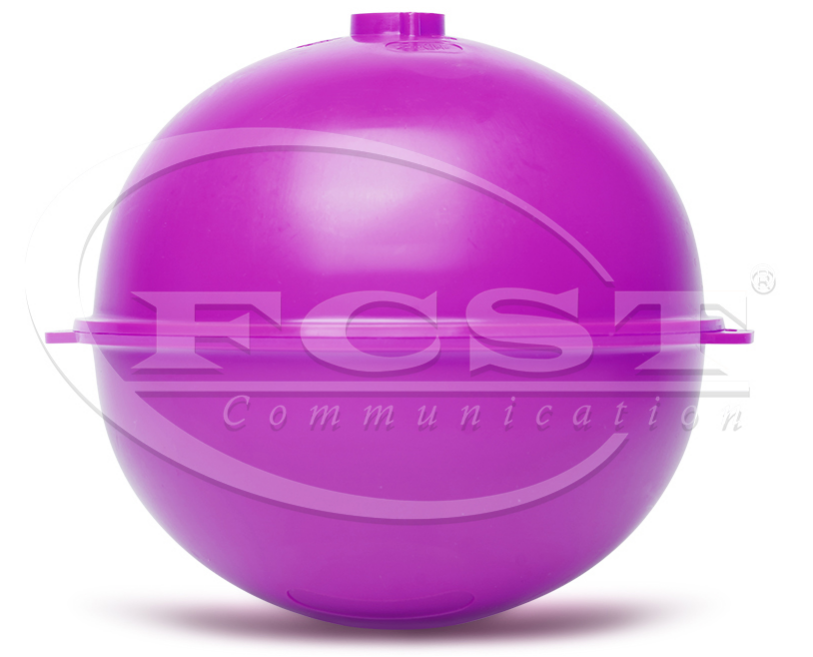

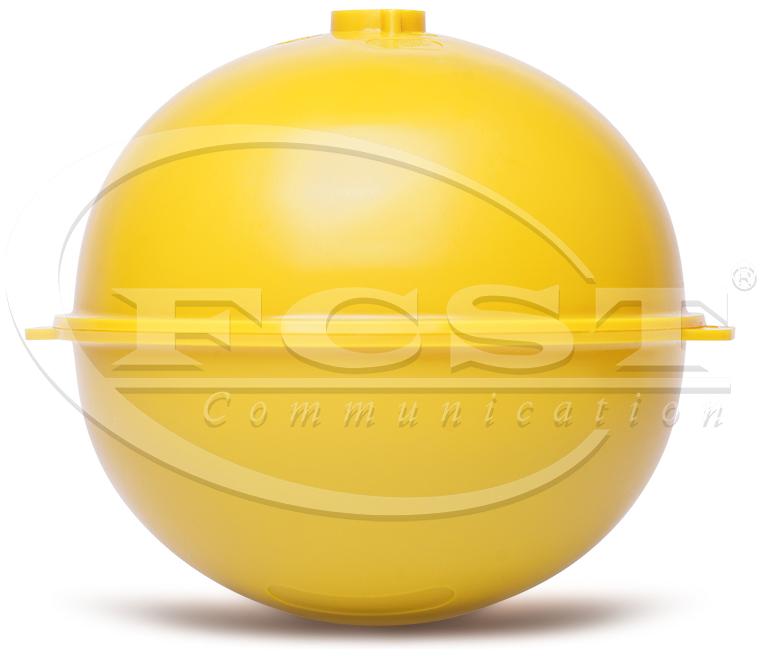

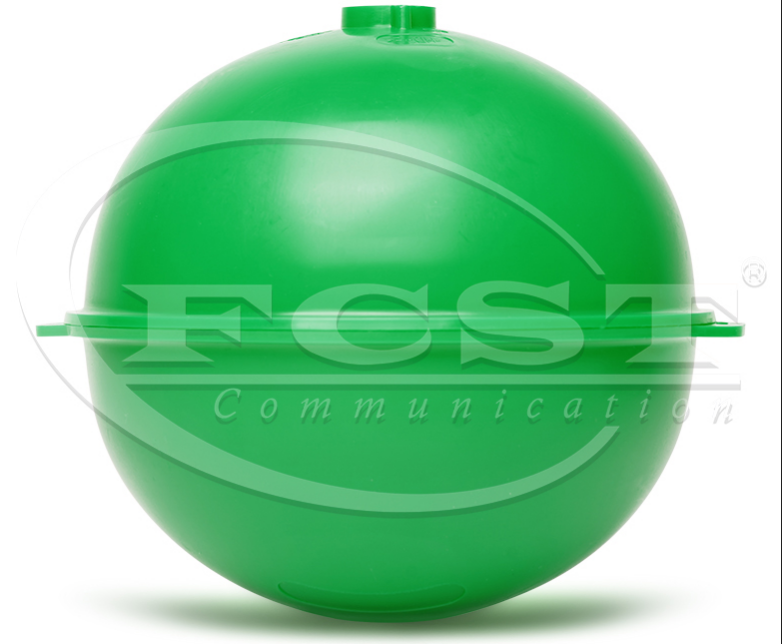

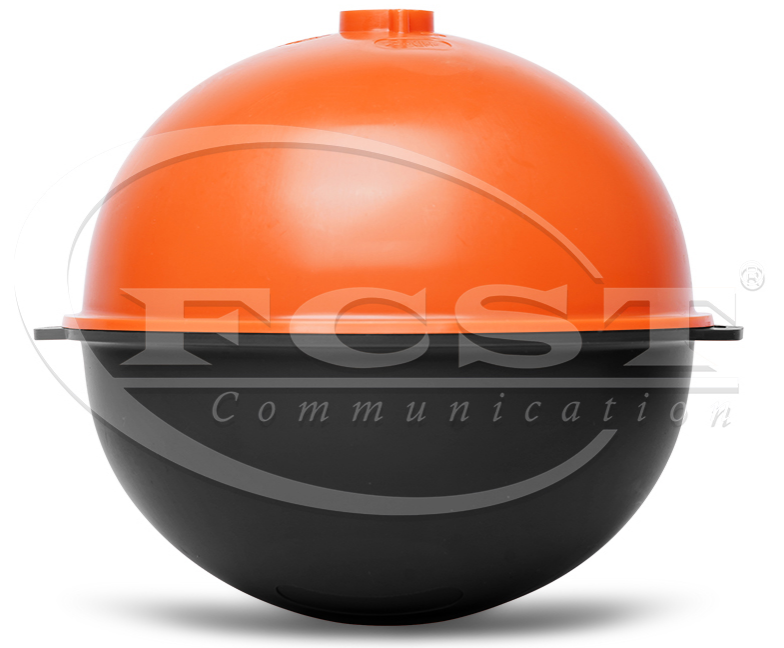

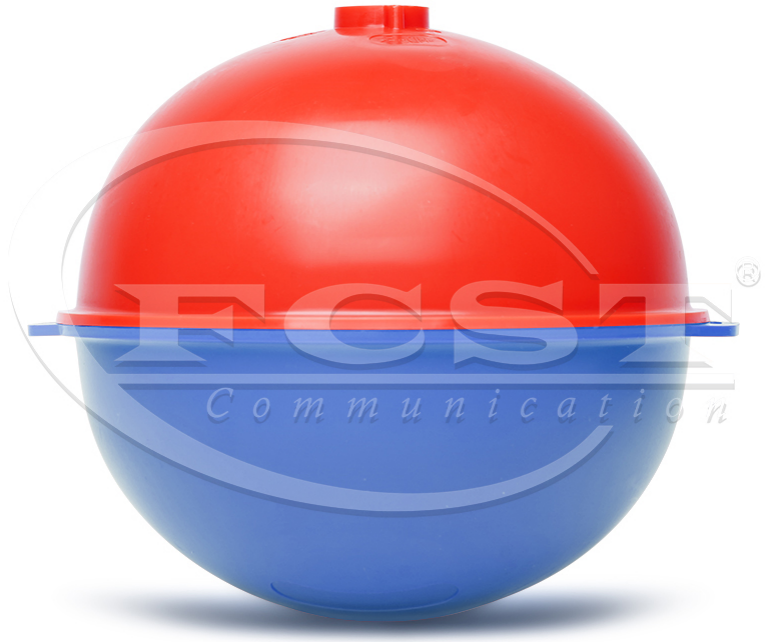

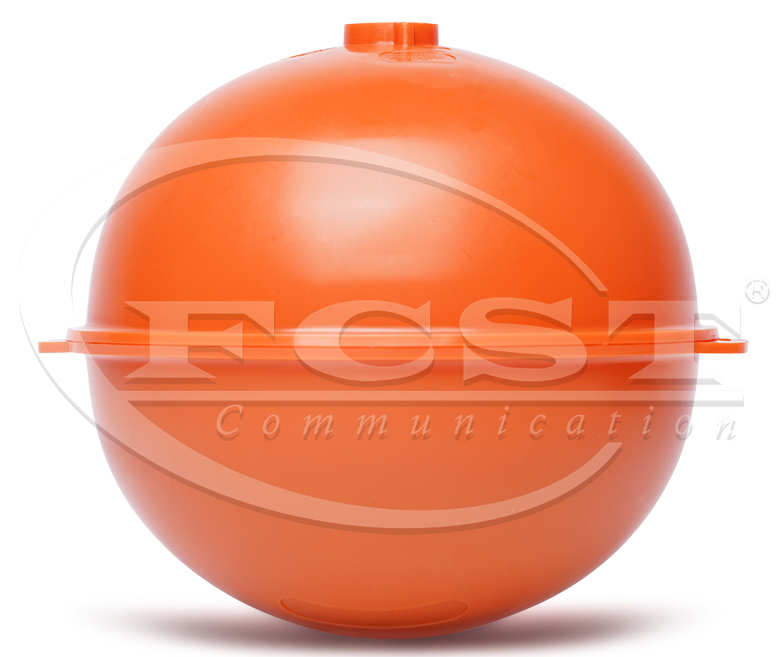

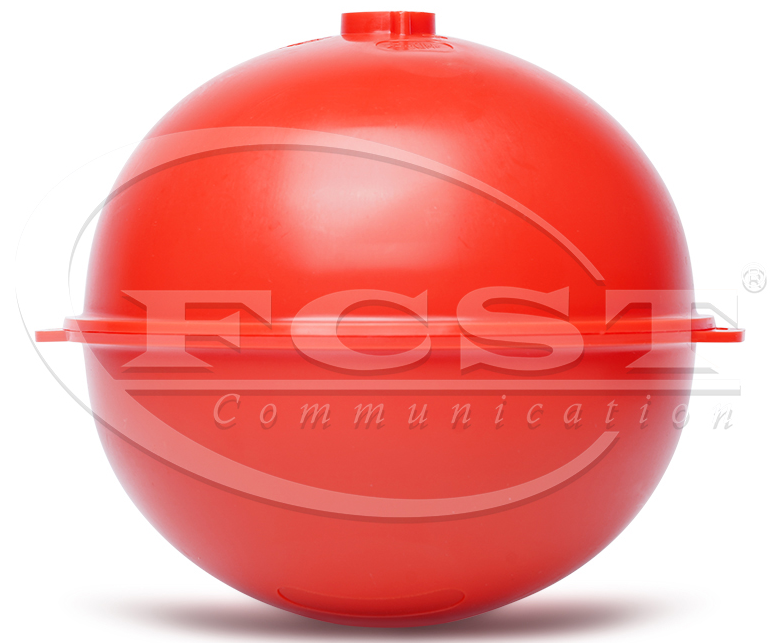

Couleur	Applications	Fréquence	Image​
