FCST-TH-SMC04
FCST
Application de la chambre d'égout SMC Telecom dans ODNArchitecture ODN (Optical Distribution Network), le réseau de distribution optique est un réseau de câbles optiques FTTH basé sur des équipements PON. Son rôle est de fournir un canal de transmission optique entre l'OLT et l'ONU.
Taille du produit
Enceinte Mmodèle | Enceinte Taille | Regard Csur Size | Maximum Eerreur | Niveau de charge du couvercle de trou d'homme | |||||||||
L | I | W | w | H | h | C | D | E | A | B | ±3 | B125(12,5T) s'applique aux trottoirs, aux pistes cyclables, aux petits parkings et parking souterrain. | |
FCST-TH-SMC04 | 442 | 395 | 22.5 | 108 | 369 | 314 | 407 | 467 | 2φ5 | 424 | 314 | ||
Produit Avantages
lCapacité portante :
Le chambre d'accès aux câbles utilise un matériau composite SMC thermodurcissable à haute résistance et à haut module, qui présente de bonnes propriétés mécaniques
propriétés, structure stable et résistance à la déformation. La charge axiale peut atteindre 100 KN et la charge latérale peut atteindre 40 KN.
lRésistance à la corrosion :
Le chambre des télécommunications a une bonne résistance à la corrosion chimique (acide, alcali, sel, solvant organique, etc.), utilisation à long terme dans le sous-sol environnement.
lRésistance aux hautes et basses températures :
Le chambre d'accès a non seulement une température de déformation thermique élevée, mais maintient également de bonnes performances à basses températures. Chambre des télécommunications peut être utilisé pendant une longue période à une température de -40 ~ 100 °C.
lNon conducteur :
Le produit possède une excellente isolation, peut conserver de bonnes propriétés diélectriques et une fiabilité élevée à hautes fréquences.
lInstallation facile :
Le processus d'installation est simple et peut être complété en vous référant au manuel d'installation. L'installation du produit ne sera pas
affecté par le climat et peut être construit toute la journée.
lFaible coût logistique :
Le produit a une structure simple et peut être divisé en parties, ce qui occupe un espace plus petit pendant le transport et le stockage.
ce qui est pratique pour le transport de conteneurs.
lLongue durée de vie :
Le produit possède d'excellentes propriétés anti-âge et la durée de vie enfouie est supérieure à 30 ans.

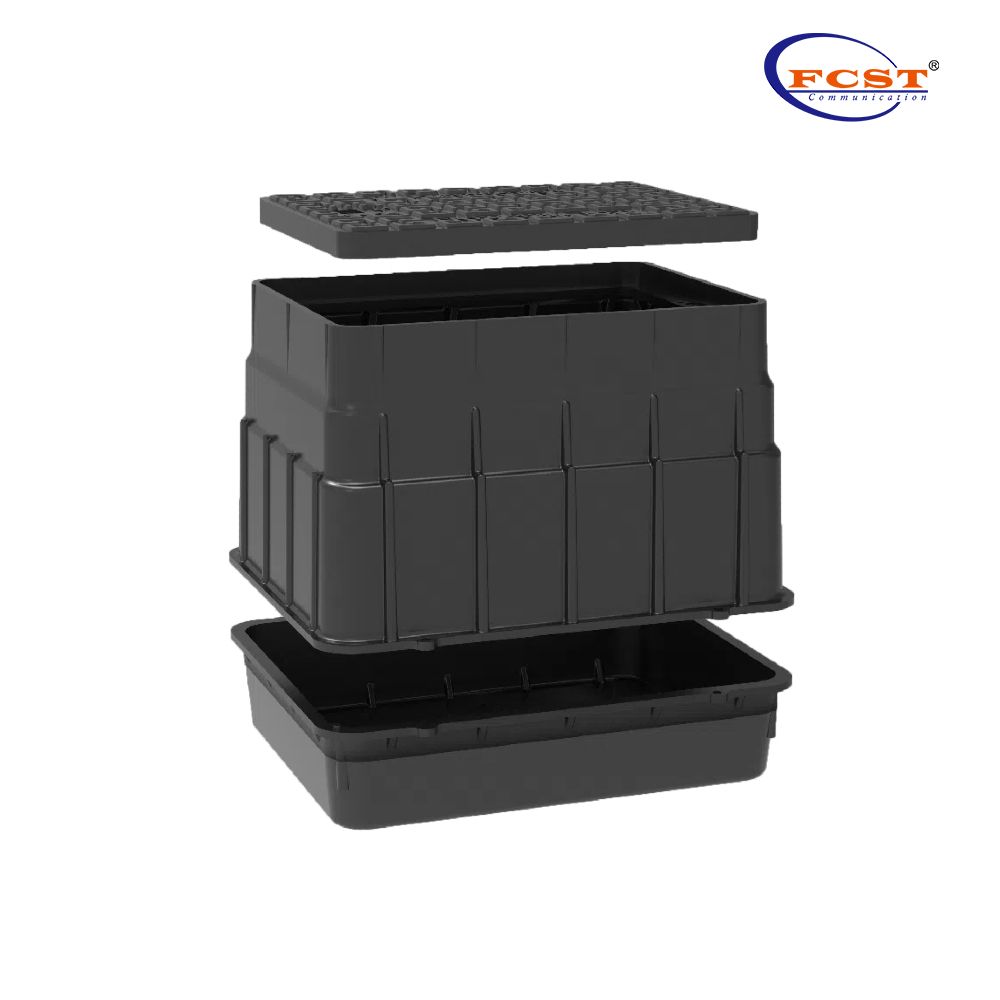

Structure du produit
Spécifications du produit
PLes produits sont conformes aux normes EN124:1994.
Chimique Rrésistance Pperformance
Produits chimiques | Concentré Sulfurique Acid | Shaine Hydroxyde | Shaine Cchlorure |
Test Cconditions | Trempé dans la solution spécifiée pendant 48h | ||
Résultats des tests | Aucune corrosion évidente sur la surface, perte de qualité <1 % | ||
Performances mécaniques
Articles | Numéro de norme | Exigences | Résultats des tests |
Résistance à la traction | GB/T1447-2005 | ≥100MPa | 105MPa |
Module de traction | GB/T1447-2005 | ≥10GPa | 11,8 GPa |
Résistance à la flexion | GB/T1449-2005 | ≥200MPa | 213MPa |
Module de flexion | GB/T1449-2005 | ≥10GPa | 11,3 GPa |
Résistance aux chocs | GB/T1451-2005 | ≥80KJ/㎡ | 90,8KJ/㎡ |
Dureté de Barr | GB/T3854-2005 | ≥50 | 56 |
Charge de la chambre
Type de chambre | FCST-TH-SMC01 | FCST-TH-SMC02 | FCST-TH-SMC03 | FCST-TH-SMC04 |
Charge d'essai axiale | 100KN | 100KN | 100KN | 100KN |
Charge d'essai latérale | 40KN | 40KN | 40KN | 40KN |
Performance thermique
Articles | Numéro de norme | Résultats des tests |
Température de distorsion thermique | GB/T1634.2-2004 | > 200℃ |
Résistance à la flexion | GB/T9979-2005(-40°C) | 265MPa |
Module de flexion | GB/T9979-2005(-40°C) | 1,43x10^(4)MPa |
Taux de rétention de la résistance à la flexion | GB/T9979-2005(-40°C) | 124% |
Taux de rétention du module de flexion | GB/T9979-2005(-40°C) | 11,16% |
Coefficient de dilatation linéaire | B/T2572-205(26℃~100℃) | 1,66x10^(-5) |
Spectacle de chaîne de production
Spectacle de chaîne de production
Comparaison complète des performances
Comparaison Ccatégorie | Articles | Manuel Svirer de bord Mtrou de trou | SMC Chambre de regard de télécommunication | Comparatif Aanalyse |
Ingénierie Pperformance Ccomparaison | Artisanat | Fabriqué à la main sur place, qualité incontrôlable | La résine macromoléculaire est utilisée comme matière première, production préfabriquée en usine, moulage par injection unique, qualité stable et contrôlable. | Le processus de production de Regard SMC est plus avancé et la qualité est plus stable et fiable. |
Conditions de construction | La maçonnerie artificielle, affectée par le climat et l'environnement Période de construction (pluie, températures élevées, froid intense) | Non affecté par aucun climat ou environnement | Regard SMC peut être construit toute la journée | |
Matériel Pperformance | Ne résiste pas à la corrosion acide et alcaline | Résistant à la corrosion acide et alcaline | Le matériau SMC a une meilleure résistance aux acides, aux alcalis et au sel. | |
Connexion Mméthode | Connexion rigide, facile à tomber et à fuir. | Connexion flexible, règlement uniforme avec le pipeline. | Le Regard SMC La méthode de connexion est plus propice à garder la salle du puits propre et difficile à fuir. | |
Maintenir | Entretien irrégulier et blocage fréquent. | Entretien simple | Le Regard SMC est facile à entretenir, pas besoin de nettoyer les pierres fragiles, les briques, les débris, etc. | |
Service Lsi la vie | Durée de vie moyenne 5 à 10 ans | Pas facile à effondrer, la construction est sûre et la durée de vie est d'au moins 30 ans | La durée de vie du matériau SMC lui-même est ≥30 ans | |
Économique Pperformance CComparaison (prenons 10 puits comme exemple) | Nombre d'ouvriers du bâtiment | 20 | 2 | Regard SMC économise du travail |
Jours passés | 2 jours | la moitié de la journée | Regard SMC fait gagner du temps | |
Coût global | Haut | Faible | La période de construction du Regard SMC est court, ce qui économise beaucoup de travail | |
Pperspective | utilisation des ressources | Consommer des ressources, des ressources en eau et des terres fertiles polluant l’environnement | Protection de l'environnement et économie d'énergie, économie de terres, économie d'eau, économie de matériaux, recyclable | Regard SMC économie d'énergie et protection de l'environnement |
tendance de développement | Détruire l'environnement, gaspiller les ressources, quitter le marché | L'État se concentre sur la promotion de nouveaux matériaux de construction économes en énergie et respectueux de l'environnement. | Regard SMC conforme au développement durable du pays | |
Aperçu | La construction des puits manuels enterrés SMC est flexible et efficace, avec une technologie de construction simple, une protection de l'environnement et économie d'énergie, faible coût et longue duréeg durée de vie. | |||
Emballage et transport
Description de l'emballage
En raison des caractéristiques structurelles du produit, l'emballage d'usine peut être sélectionné en fonction des besoins réels des clients, des distances de transport et des itinéraires de transport.
Démontage et transport
La structure du produit est simple et facile à démonter, et tous les composants peuvent être divisés en parties discrètes, qui sont empilés et regroupés à plat. Il occupe un petit espace, un faible coût de transport, le démontage et le regroupement sont plus propices à stabilité du produit, il est pratique à transporter et les dommages aux marchandises sont faibles.
Application du produit
