FCST080402
FCST
FCST080402
Présentation du produit

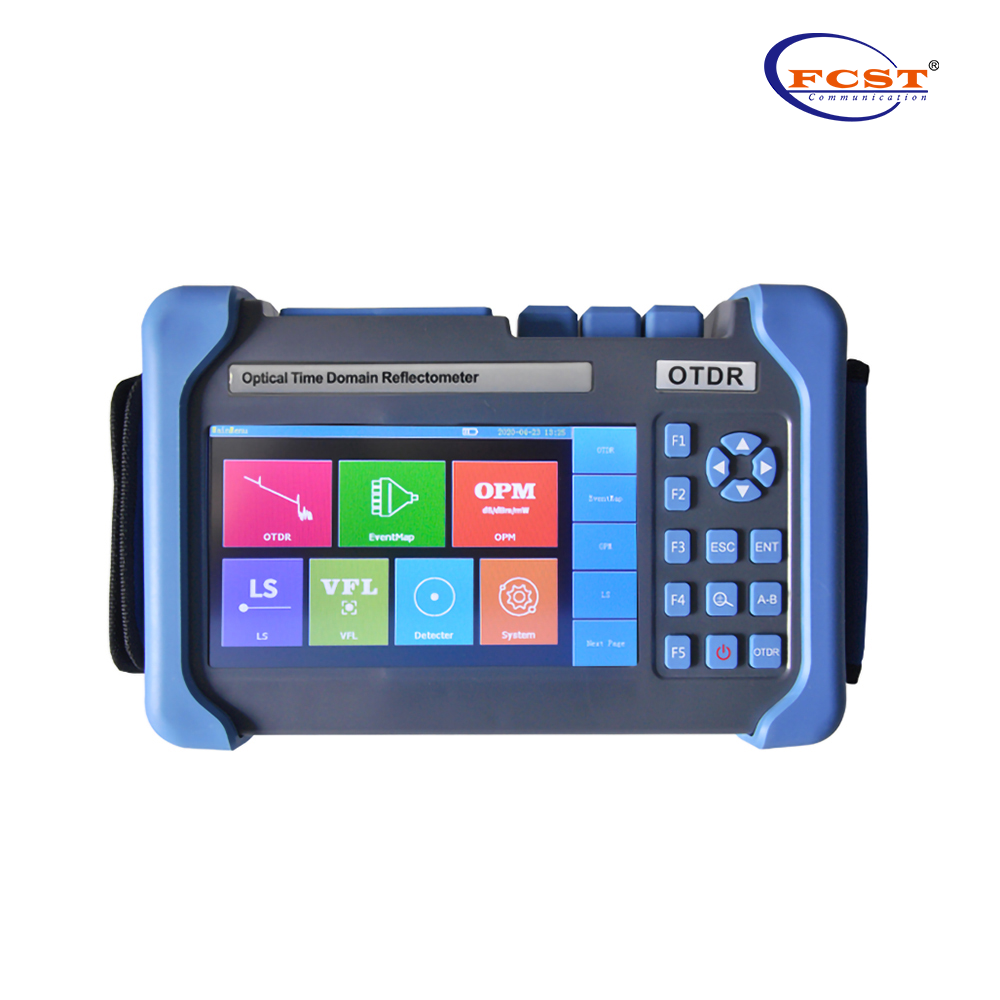

Réflectomètre du domaine temporel optique de la série FCST080607 (OTDR) est un compteur intelligent d'une nouvelle génération pour la détection des systèmes de communication en fibre. Avec la vulgarisation de la construction du réseau optique dans les villes et les campagnes, la mesure du réseau optique devient court et se disperse; FCST080607 est spécialement conçu pour ce type d'application. Il est économique, ayant des performances exceptionnelles. La série FCST080607 est fabriquée avec patience et prudence, en suivant les normes nationales pour combiner l'expérience riche et la technologie moderne, sous réserve de tests mécaniques, électroniques et optiques stricts; Dans une autre manière, le nouveau design rend FCST080607 plus intelligent et compact et polyvalent. Si vous souhaitez détecter la couche de liaison dans la construction et l'installation d'un réseau optique ou procéder à un entretien et à des problèmes de prise de vue, FCST080607 peut être votre meilleur assistant.
Produit Avantages
l Conception intégrée, intelligente et robuste.
l Niveau de protection IP65, extérieur amélioré.
l Écran LCD anti-réflexion de 7 pouces.
l Le module de test en ligne PON (1625 nm) est facultatif.
l Prise en charge de l'affichage et de l'entrée multi-langues.
Applications de produits
l Test FTTX avec les réseaux PON.
l Test de réseau CATV.
l Accéder aux tests de réseau.
l Test de réseau LAN.
l Test de réseau de métro.
Spécifications du produit
Construction | Description |
Nom de produit | Réflectomètre du domaine temporel optique FCST080607 Série |
Dimension | 253×168×73,6 mm 1,5 kg (batterie incluse) |
Afficher | TFT-LCD de 7 pouces avec rétro-éclairage LED (la fonction d'écran tactile est facultative) |
Interface | 1×Port RJ45, 3×Port USB (USB 2.0, tapez A USB×2, type B USB×1) |
Source de courant | 10V (DC), 100V (AC) à 240 V (AC), 50 ~ 60 Hz |
Batterie | 7.4V (DC) / 4.4AH Batterie au lithium (avec certification du trafic aérien) Temps de fonctionnement: 12 heures, Telcordia GR-196-Core Temps de charge: <4 heures (éteinte) |
Economie d'énergie | Backlight Off: Désactiver / 1 à 99 minutes Arrêt automatique: Désactiver / 1 à 99 minutes |
Stockage de données | Mémoire interne: 4 Go (environ 40 000 groupes de courbes) |
Langue | Sélectionnable des utilisateurs (anglais, chinois simplifié, chinois traditionnel, français, coréen, russe, espagnol et portugais nous pour la disponibilité d'autres) |
Conditions environnementales | Température de fonctionnement et humidité: -10℃~ + 50℃, ≤95% (non-condensation) Température et humidité de stockage: -20℃~ + 75℃, ≤95% (non-condensation) Preuve: IP65 (IEC60529) |
Accessoires | Norme: unité principale, adaptateur d'alimentation, batterie au lithium, adaptateur FC, cordon USB, guide de l'utilisateur, disque CD, boîtier de transport Facultatif: adaptateur SC / ST / LC, adaptateur en fibre nue |
Paramètre technique
Taper | Tester la longueur d'onde (mm: ±20 nm, SM: ±10 nm) | Plage dynamique (DB) | Événement dans la zone made (M) | Atténuation Zone made (M) |
FCST080607-S1 | 1310/1550 | 32/30 | 1 | 8/8 |
FCST080607-S2 | 1310/1550 | 37/35 | 1 | 8/8 |
FCST080607-S3 | 1310/1550 | 42/40 | 0.8 | 8/8 |
FCST080607-S4 | 1310/1550 | 45/42 | O.8 | 8/8 |
FCST080607-T1 | 1310 /1490 /1550 | 30/28/28 | 1.5 | 8/8/8 |
FCST080607-T2 | 1310/1550/ 1625 | 30/28/28 | 1.5 | 8/8/8 |
FCST080607-T3 | 1310 /1490 /1550 | 37/36/36 | 0.8 | 8/8/8 |
FCST080607-T4 | 1310/1550/1625 | 37/36/36 | 0.8 | 8/8/8 |
FCST080607（Sm＆MM） | 850/13001310/1550 | 26/30/32/30 | 0.8 | 8/8/8/8 |
Paramètre de test
Construction | Description |
Largeur d'impulsion | Mode unique: 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μS, 2μS, 5μS, 10μS, 20μs |
Distance de test | Mode unique: 100m, 500m, 2 km, 5 km, 10 km, 20 km, 40 km, 80 km, 120 km, 160 km, 240 km |
Résolution d'échantillonnage | Minimum 5 cm |
Point d'échantillonnage | 128 000 points maximum |
Linéarité | ≤0,05 dB / dB |
indication d'échelle | Axe x: 4m ~ 70m / div, axe y: minimum 0,09 dB / div |
Résolution de distance | 0,01 m |
Précision de distance | ±(1 m + distance de mesure×3×10-5 + résolution d'échantillonnage) (à l'exclusion de l'incertitude) |
Précision de la réflectance | Mode unique: ±2db |
Réglage IOR | 1,4000 ~ 1,7000, 0,0001 étape |
Unités | Km, miles, pieds |
Format de trace OTDR | Telcordia Universal, Sor, numéro 2 (SR-4731) OTDR: Configuration automatique ou manuelle sélectionnable de l'utilisateur |
Modes de test | Locatrice de défaut visuelle: feu rouge visible pour l'identification et le dépannage des fibres Source lumineuse: source de lumière stabilisée (CW, 270 Hz, 1 kHz, sortie 2KHz) Sonde de microscope sur champ |
Analyse des événements de fibres | - Événements réfléchissants et non réfléchissants: 0,01 à 1,99 dB (étapes de 0,01 dB) -Reflet: 0,01 à 32 dB (étapes de 0,01 dB) -Fiber End / Break: 3 à 20 dB (1 dB étapes) |
Autres fonctions | Valage en temps réel: 1Hz Modes de moyenne: chronométré (1 à 3600 sec.) Détection des fibres vivantes: vérifie la lumière de communication de présence en fibre optique Recouvrement de trace et comparaison |
Module VFL (Locator de défaut visuel, comme fonction standard)
Construction | Description |
Longueur d'onde（±20 nm） | 650 nm |
Pouvoir | 10mw, classiii b |
Gamme | 12 km |
Connecteur | FC / UPC |
Mode de lancement | CW / 2Hz |
Module PM (Power Meter, Standard)
Construction | Description |
Gamme de longueurs d'onde (±20 nm) | 800 ~ 1700 nm |
Longueur d'onde calibrée | 850/1300/1310/1490/1550/1625/1650 NM |
Plage de test | Type A: -65 ~ + 5dbm (standard); Type B: -40 ~ + 23dbm (facultatif) |
Résolution | 0,01 dB |
Précision | ±0,35 dB±1NW |
Identification de modulation | 270 / 1K / 2KHz, pinpure≥40 dbm |
Connecteur | FC / UPC |
Module FM (Microscope en fibre, en fonction facultative)
Construction | Description |
Grossissement | 400x |
Résolution | 1.0UM |
Vue sur le terrain | 0,40 * 0,31 mm |
Condition de stockage / de travail | -18℃~ 35℃ |
Dimension | 235 * 95 * 30 mm |
Capteur | 1/3 de 2 millions de pixels |
Poids | 150g |
USB | 1.1 / 2.0 |
Adaptateur | SC-PC-F (pour l'adaptateur SC / PC) FC-PC-F (pour l'adaptateur FC / PC) LC-PC-F (pour l'adaptateur LC / PC) 2,5 pc-m (pour connecteur 2,5 mm, SC / PC, FC / PC, ST / PC) |
Avantages du produit
Speedwolf otdr A une zone aveugle d'événement ultra-courte ≤ 0,8 m. Peut facilement tester toutes sortes de cavaliers en fibres optiques.
La fonction de test de réseau PON unique intégrée peut réaliser le test et le positionnement précis de chaque branche du réseau PON à travers le séparateur optique 1: 8 ~ 1: 64.
U DISK ou SD CARTE; imprimante avec interface USB de base; Communication de données avec PC; télécommande via Ethernet; écouteurs externes.
FCST080607 OTDR est un instrument de test multi-fonctions haute performance conçu par FCST pour les réseaux FTTX. Il a d'excellentes performances de test et peut prendre en charge divers modules de test tels que VFL, OPM et microscope à fibre optique (FIP). Ce produit est principalement utilisé pour mesurer la durée, la perte de transmission, la perte de connecteur et d'autres propriétés physiques des fibres optiques, et est largement utilisé dans les réseaux FTTH, les réseaux optiques locaux, les réseaux optiques de la zone métropolitaine, la construction de réseaux PON, le déploiement, la maintenance, la certification de la zone métropolitaine et l'enseignement de la communication optique et la recherche scientifique.
