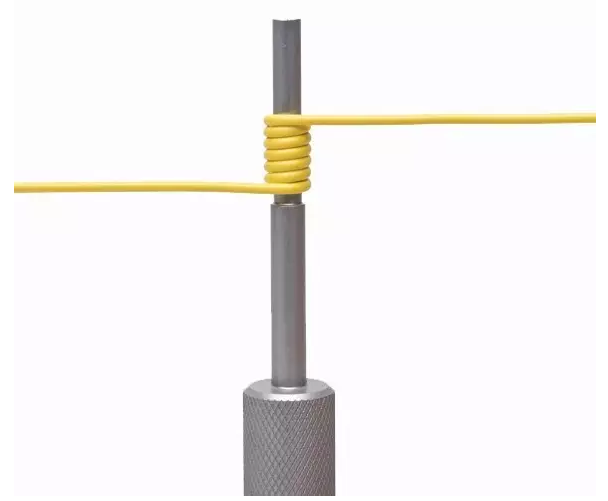

L'influence d'un rayon de courbure insuffisant des fibres sur l'atténuation des liaisons ODN

L'atténuation de la liaison descendante de la liaison ODN est généralement anormale

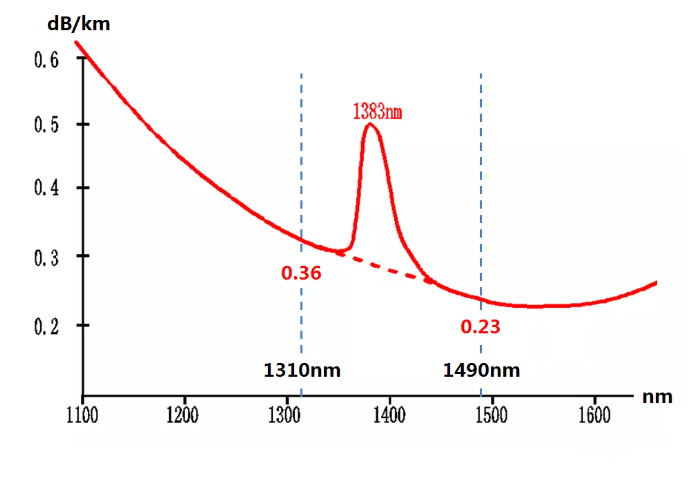

La liaison descendante/montante du réseau GPON utilise respectivement des longueurs d'onde de 1490 nm/1310 nm. L'ODN (Optical Distribution Network) utilise principalement les fibres G.652D et G.657A2. L'atténuation de ces deux fibres aux longueurs d'onde de 1 490 nm/1 310 nm est de 0,23 dB/km et de 0,36 dB/km, comme le montre la figure 1. Par conséquent, dans des circonstances normales, l'atténuation de la liaison descendante de la liaison ODN devrait être inférieure d'environ 0,13 dB/km à l'atténuation de la liaison montante.

Figure 1 Indice d'atténuation de la fibre optique dans le câble optique d'accès

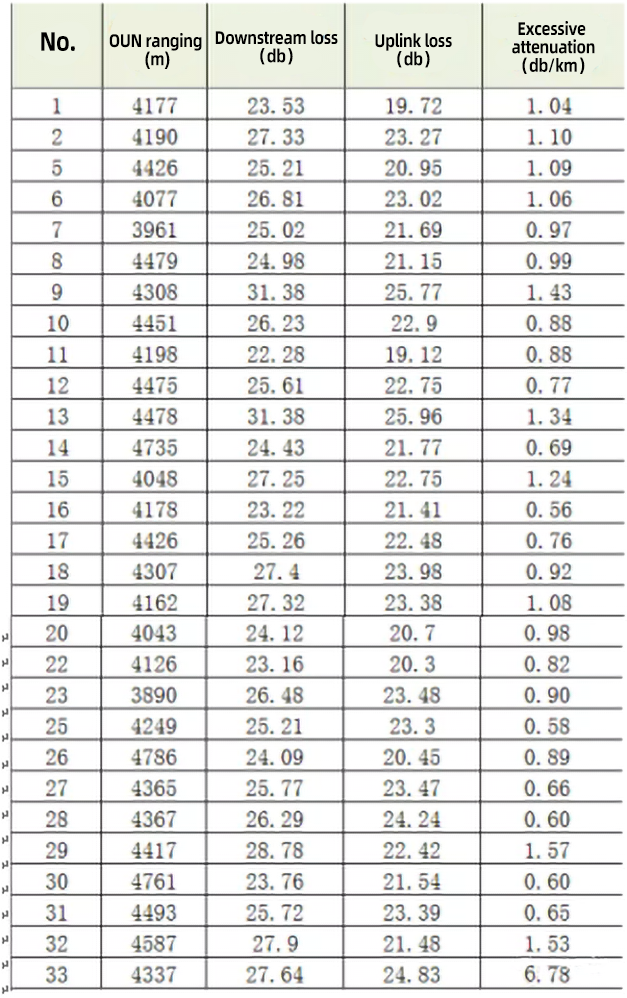

Cependant, lorsque FCST a analysé l'atténuation de la liaison descendante/montante de la liaison ODN d'un réseau métropolitain, il a été constaté que l'atténuation de la liaison descendante de la liaison ODN utilisée dépassait l'atténuation de la liaison montante de 100 %, avec une moyenne d'environ 0,53 dB/plus par liaison. km, c'est-à-dire que l'affaiblissement de la liaison descendante dépasse la valeur normale d'environ : 0,53 + 0,13 = 0,66 (dB/km). L'atténuation de certains liens est indiquée dans le tableau ci-dessous.

L'atténuation de la liaison ODN est plus sensible aux longues longueurs d'onde

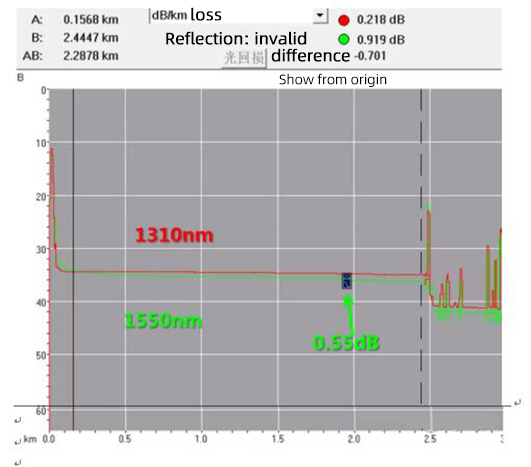

Testez la liaison fibre avec la longueur d'onde 1550 nm/1310 nm de l'OTDR (car l'ODTR utilisé n'a pas la longueur d'onde 1490 nm, utilisez donc plutôt une longueur d'onde 1550 nm) respectivement pour tester la liaison fibre optique, et constatez que l'atténuation de la longueur d'onde 1550 nm au niveau du joint du câble optique est nettement plus grande que celle de la longueur d'onde 1310 nm, comme le montre la figure 2. Illustré.

Figure 2 Exemple de courbe de rétrodiffusion d'un câble optique d'accès 1

Dans le segment des câbles optiques contenant plusieurs connecteurs, presque toutes les atténuations des connecteurs présentent le même phénomène, comme le montre la figure 3.

Figure 3 Exemple de courbe de rétrodiffusion d'un câble optique d'accès 2

L'atténuation de la liaison ODN existante présente une sensibilité évidente à la longueur d'onde, c'est-à-dire que l'atténuation de la longue longueur d'onde est relativement importante.

Le rayon de courbure de la fibre au point d'atténuation anormale est évidemment insuffisant

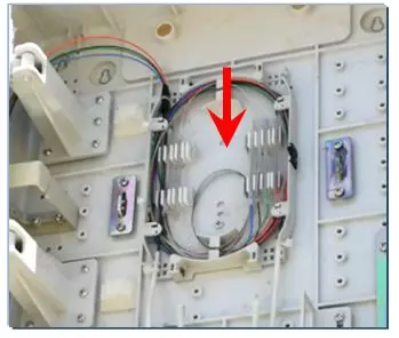

Quels facteurs au niveau du joint du câble optique feront que l'atténuation du joint du câble optique sera affectée par la grande longueur d'onde ? Nous savons que la perte par macro-courbure d'une fibre optique est sensible aux grandes longueurs d'onde. Cela pourrait-il être dû au rayon de courbure insuffisant de la fibre optique. Jetons un coup d'œil à l'enroulement de la fibre optique dans le connecteur du câble optique, comme le montre la figure 4.

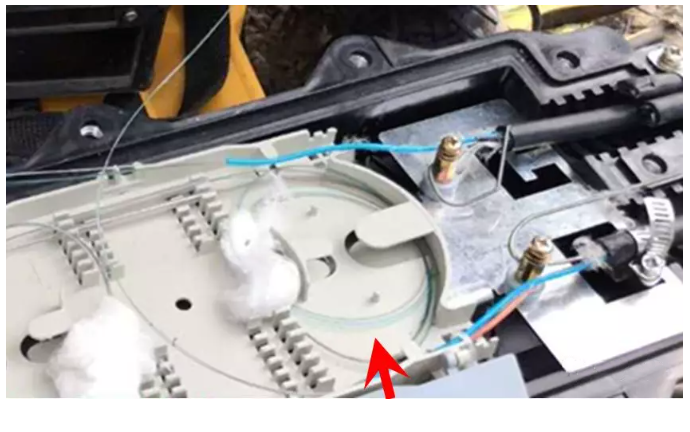

Figure 4 L'enroulement de l'âme de la fibre au niveau du connecteur du câble optique

Selon les exigences des spécifications de construction et d'acceptation du projet de ligne de communication, le rayon de bobine de la fibre optique G.652 ne doit pas être inférieur à 30 mm, mais le rayon de bobine de la fibre optique au niveau du joint est estimé à seulement environ 15 mm (la flèche sur la figure).

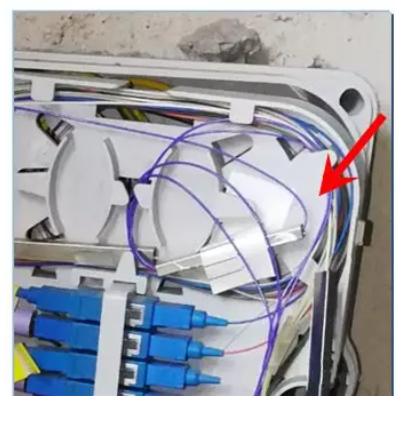

Regardez les rayons de courbure des fibres optiques sur les autres bobines. La figure 5 montre l'extrémité du boîtier répartiteur de fibre optique.

Figure 5 La courbure de la fibre à l'extrémité du FAT

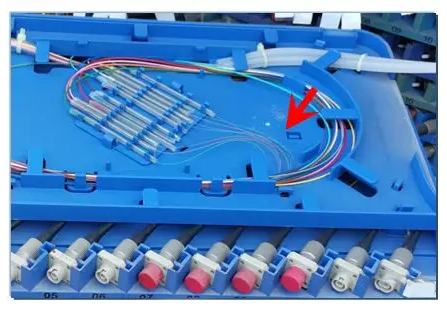

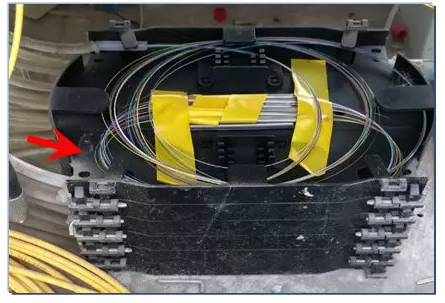

La situation de courbure de la fibre optique dans le plateau de fusion directe et le module intégré de distribution de fusion de la boîte de transfert de câble optique est illustrée à la figure 6.

Figure 6. Courbure de la fibre optique dans l'armoire d'interconnexion de fibre

Dans l'ensemble de la liaison ODN, où la fibre en bobine est impliquée, il existe des cas évidents où le rayon de courbure de la fibre ne répond pas aux exigences de la spécification. La raison principale est qu’il est difficile de contrôler la longueur excessive de la fibre optique pendant le processus de construction. La longueur excédentaire de la fibre optique doit être enroulée uniquement en petites bobines après avoir enroulé plusieurs bobines répondant à la norme dans le boîtier de la bobine de fibre.

Test de perte supplémentaire de la fibre G.652D à petit rayon de courbure

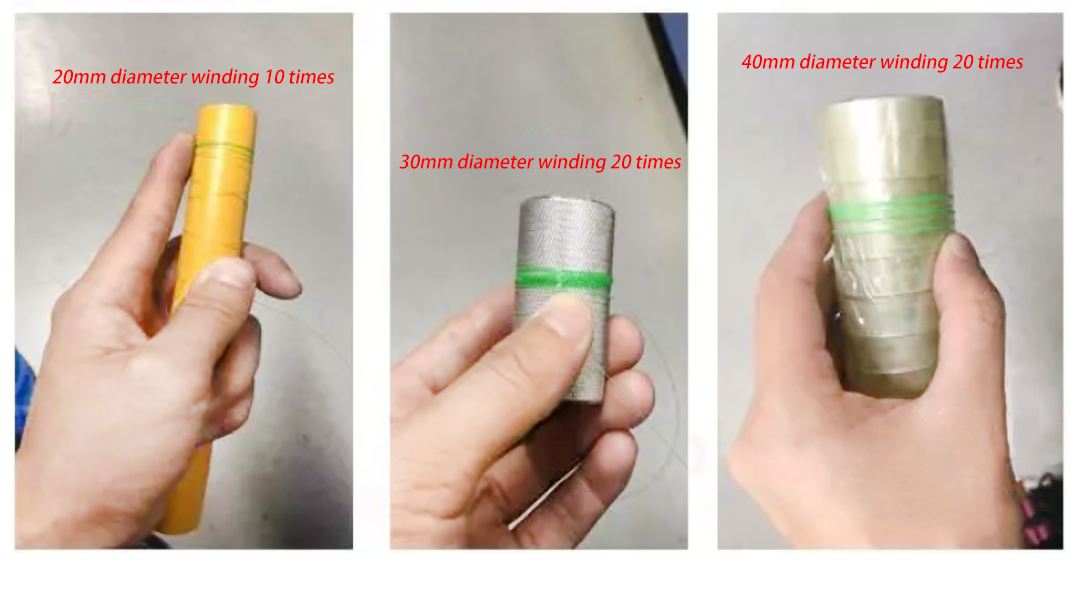

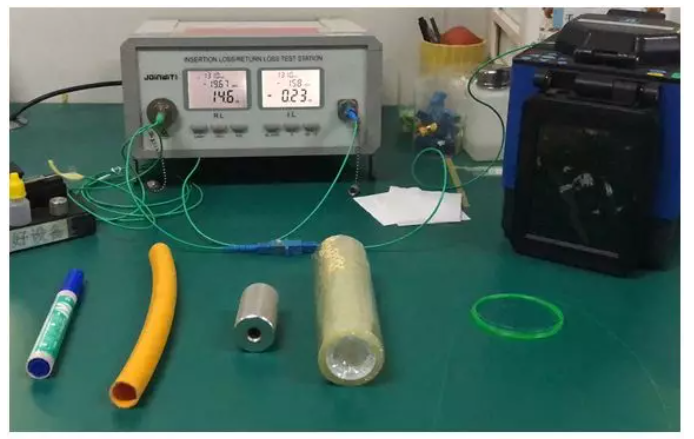

Lorsque le rayon de courbure de la fibre est inférieur à la valeur spécifiée, quelle est l'ampleur de la différence de perte supplémentaire à différentes longueurs d'onde ? Nous avons enroulé la fibre optique G.652D sur des cylindres de différents rayons. Dans le cadre de tests spécifiques, le site de test est illustré à la figure 7.

Figure 7. Test de perte de fixation de la fibre G.652D à différents rayons de courbure

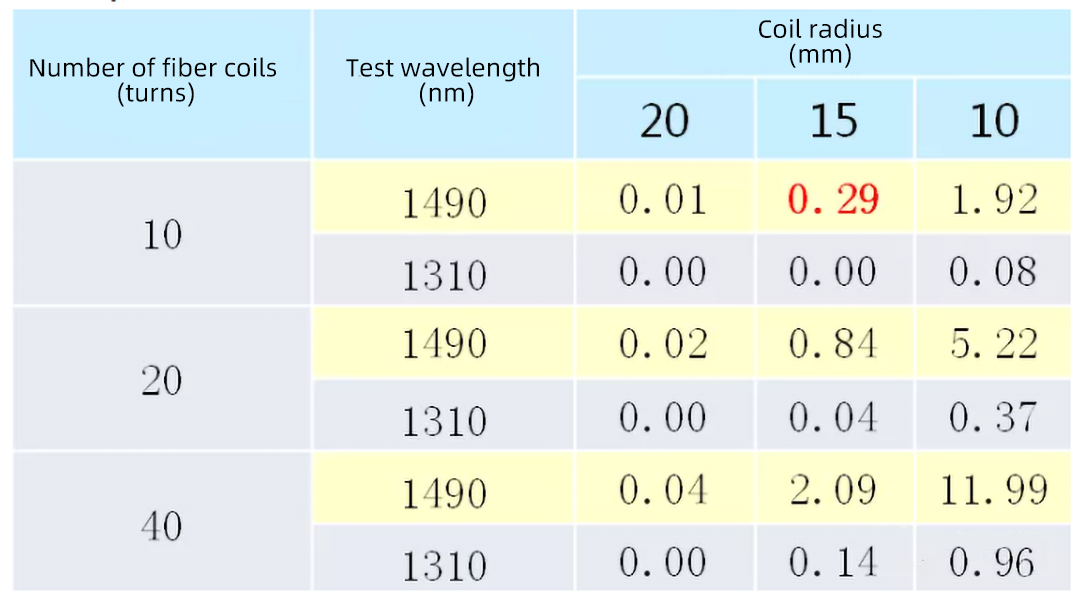

Les résultats des tests de perte supplémentaires sur des cylindres de 40 mm, 30 mm et 20 mm avec des diamètres respectifs de 40 mm, 30 mm et 20 mm, avec la fibre optique enroulée sur 10, 20 et 40 tours, sont présentés dans le tableau suivant.

Le tableau ci-dessus montre que lorsque le rayon de courbure de la fibre G.652D est inférieur à 15 mm, la perte supplémentaire aux grandes longueurs d'onde est plus évidente. Plus le rayon de courbure est petit, plus le nombre de bobines est élevé et plus la perte supplémentaire est importante.

Conclusions et suggestions

Étant donné que la perte de macrocourbure de la fibre optique est plus sensible aux longues longueurs d'onde, lorsque la perte de liaison descendante ODN dépasse considérablement la valeur normale, elle est généralement causée par le rayon de courbure de la fibre optique qui ne répond pas aux exigences des spécifications. Avec l'application de X G-PON, l'aval de l'ODN utilisera la longueur d'onde la plus longue de 1 577 nm, la perte de macro-courbure de la fibre optique sera plus importante et le rayon de courbure insuffisant de la fibre optique peut restreindre l'application de X G-PON.

Puisqu'il n'est pas facile d'enrouler la longueur excédentaire de la fibre optique pour répondre aux exigences des spécifications au niveau de la connexion de la fibre optique, il est difficile d'éliminer le problème du rayon de courbure insuffisant de la fibre optique dans les projets de réseau d'accès à faible coût et de mauvaise qualité. Par conséquent, la FCST recommande ce qui suit :

(1) Une fois le projet de réseau d'accès terminé, la liaison descendante/montante de la liaison ODN doit être testée pour l'atténuation avec les longueurs d'onde correspondantes, et les résultats des tests doivent répondre aux exigences de conception ;

(2) À l'heure actuelle, le prix de la fibre optique G.657A2 et de la fibre optique G.652D est presque le même, et toutes les lignes de câbles optiques du réseau d'accès filaire devraient utiliser la fibre optique G.657A2.
