Installation de câbles à fibres optiques pour microconduits

Il existe principalement quatre manières d’installer des microconduits directement enterrés :

l Utiliser une machine ou une main pour creuser une zone et les installer directement dans le sol.

l Le placer dans une fente ou une micro tranchée.

l Utiliser une charrue taupe.

l L'intégrer dans une gaine existante.

Avant de commencer l'une de ces installations, vous souhaiterez utiliser un coupe-tube fourni par le fabricant pour couper le microconduit. N'utilisez aucun autre outil de coupe. Ensuite, vous devez vous assurer qu’un bouchon d’étanchéité recouvre les deux extrémités du microduc. Cette mise en place empêchera toute eau ou saleté de contaminer le conduit et éventuellement de causer des dommages. Enfin, vous souhaitez vérifier si vous avez coincé le cordon de serrage avec le bouchon d'étanchéité.

Installations directes dans le sol

Que ce soit manuellement ou avec une machine, vous creuserez une tranchée pour avoir un emplacement pour installer le microduc. Placez le microconduit dans le sol excavé et recouvrez la tranchée avec la terre que vous avez initialement retirée. Bien qu'il s'agisse d'une installation relativement simple, vous pourrez suivre les conseils suivants comme guide la prochaine fois que vous souhaiterez utiliser une installation directement dans le sol. Assurez-vous d'avoir enterré le microduc suffisamment profondément pour ne pas entrer en contact avec les racines des arbres, les rongeurs, les eaux souterraines gelées ou d'autres services publics.

Évitez d'avoir une tranchée inégale. Pour une installation facile, il doit être de niveau afin que le microconduit soit complètement plat. De même, essayez de ne pas avoir de courbures prononcées dans le conduit, pour faciliter l'installation des fibres. Évitez les dommages causés par les pierres en plaçant une couche de remblai propre au fond de la tranchée. Ce remplissage aidera le microduc à éviter les objets pointus. De plus, lors du remplissage du reste de la tranchée après l'installation du microduc, remplissez les côtés ou au-dessus du microduc pour empêcher les débris de tomber directement sur le câblage et de causer éventuellement des dommages. Soutenez le microduc en installant une boîte d'accès, qui permettra au microduc de conserver son alignement là où il passe.

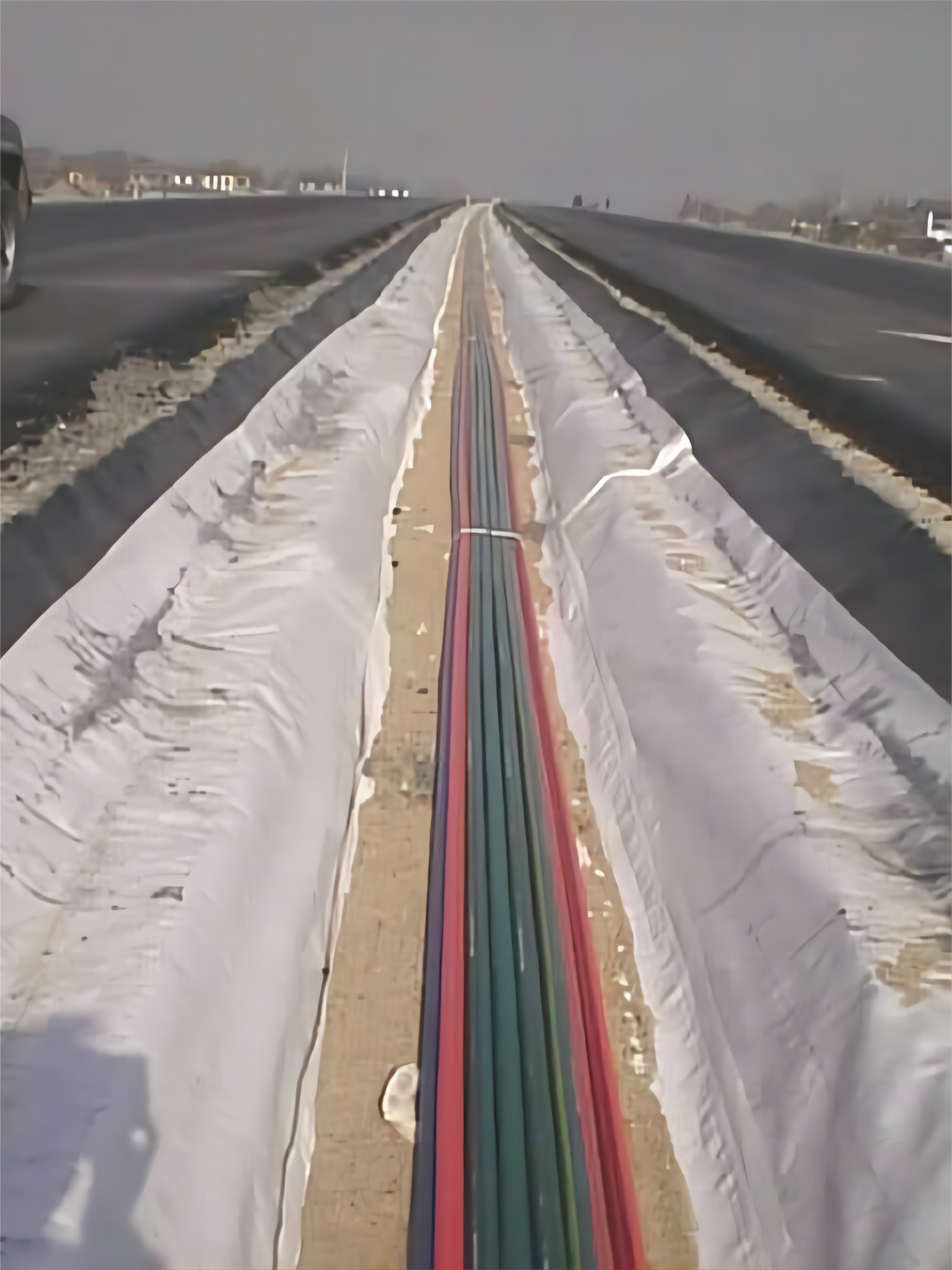

FIG1-Installations directes dans le sol

Installations de micro-tranchées

Vous devrez utiliser une micro-tranchée si vous devez installer le microconduit sur une surface dure comme une route ou un trottoir. Dans ce type d'installations, vous creuserez une petite tranchée dans la surface, puis vous l'utiliserez pour installer le câblage de la baguette du microconduit.

l Débarrassez tous les côtés de la tranchée de tout type de débris. En plus de nettoyer les débris, vous devez vous assurer de sécher la tranchée si du liquide y pénètre.

l Nivelez le fond de la tranchée pour que le microduc puisse reposer à plat. En plus d'aplatir la tranchée, essayez d'éviter de plier les conduits. Suivre ces deux conseils facilitera l’installation du microduc.

l Protégez le microduc en incluant une couche peu profonde de remplissage souple au fond de la tranchée pour éviter les dommages causés par les pierres. Pendant que vous remblayez, assurez-vous de le faire au-dessus du microduc pour éviter tout dommage. Si vous êtes particulièrement préoccupé par les dommages, vous pouvez installer une tige d'appui au-dessus du remblai.

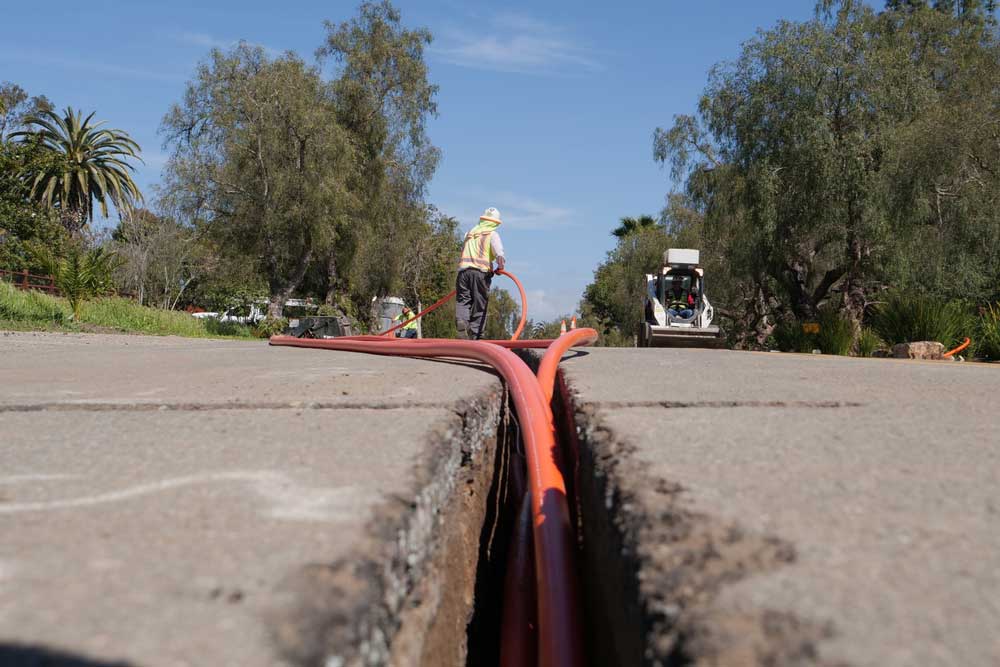

FIG2-Installations de micro-tranchées

Installations de charrues taupes

Une charrue taupe se fixe à un tracteur ou à une excavatrice pour creuser le sol avec rapidité et précision. Pendant que la charrue ouvre le sol, elle y alimente le microduc.

l Assurez-vous que le sol est plat afin que le microduc reste de niveau.

l Vérifiez que les virages du parcours sont lisses et larges.

l N'utilisez une charrue taupe qu'en l'absence de surfaces dures.

l Utilisez une charrue vibrante s'il y a des racines et des petites pierres.

l Sélectionnez une charrue qui maintient le microduc avec elle. Si la machine ne le place pas automatiquement dans le trou, vous le laisserez vulnérable aux dommages.

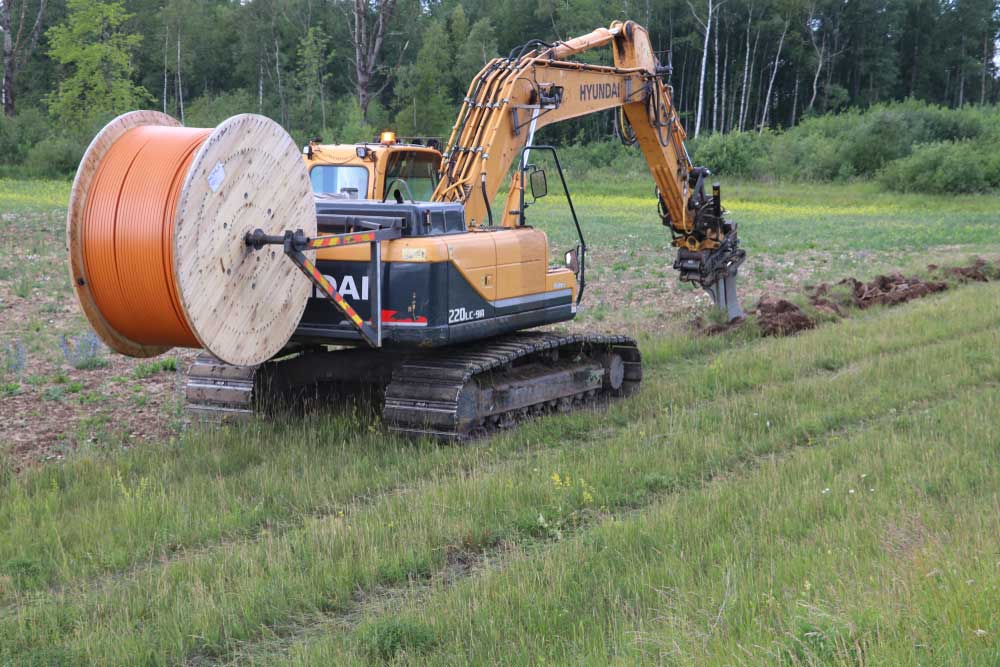

FIG3-Installations de charrue taupe

Installations dans les conduits

Si vous avez déjà installé des conduits plus grands, vous devrez suivre plusieurs étapes avant de pouvoir installer le microduc.

l Vérifiez qu'il y a suffisamment d'espace dans le conduit.

l Compenser l'étirement qui se produira lors de l'entrée du microduc dans le conduit en laissant une certaine longueur supplémentaire.

l Assurez-vous qu'il y a suffisamment d'espace pour que le microduc puisse se dilater si la température est élevée.

l Ne retenez pas le microduct avant 24 heures. Cette attente permettra au microduc d'atteindre la même température que la chambre de jonction et le conduit.

l Éviter la torsion du microconduit lorsqu'il est tiré dans le conduit à l'aide d'un émerillon.

Répartissez la force de traction sur la section initiale du microduc avec une chaussette de traction.

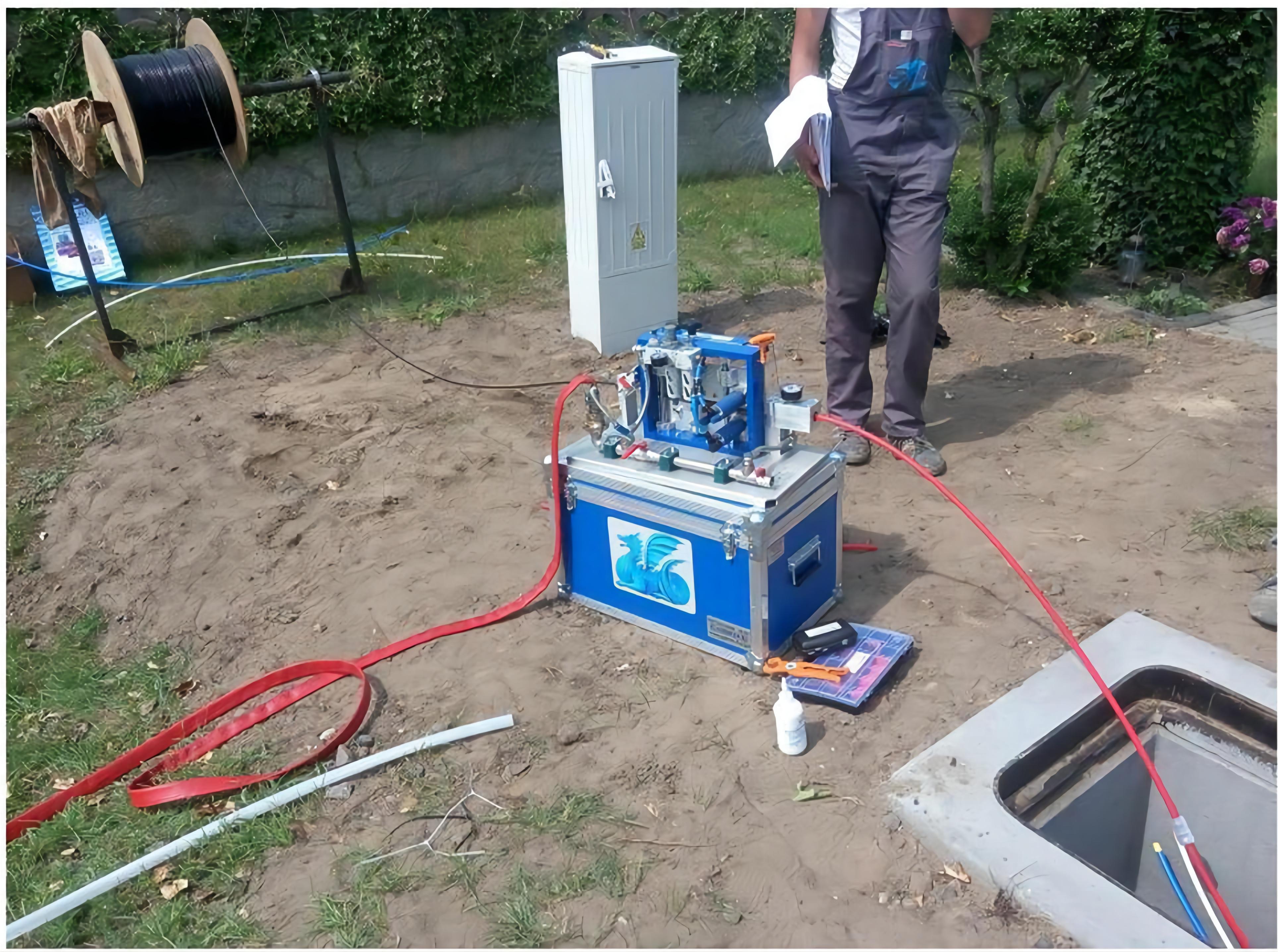

FIG4- Installations dans les conduits
