 |
| Quantité: | |
|---|---|
Avantages du produit
l La tête, la pose et la connexion du canal en silicium HDPE peuvent être effectuées à des températures ambiantes de -20 ° C à + 50 ° C.
l Si la température baisse inférieure à -20 ° C, le conduit HDPE devient fragile afin que leur rupture puisse se produire si elles sont stressées, surtout par des impacts. Ni les dommages ni la détérioration des propriétés mécaniques du canal HDPE se produisent pendant le stockage du tuyau sans remettre à des températures plus basses habituelles dans nos conditions climatiques (jusqu'à -30 ° C).
l Le rayon de flexion minimum pour les dimensions du tuyau ne doit pas être dépassé. C'est 20 fois la valeur de leur diamètre extérieur.
Matériaux de produit
Le HDPE de type moléculaire élevé avec les paramètres suivants est utilisé pour la production de conduit en silicium HDPE:
l Indice de flux de fonte: 0.1 ～ 0,3 g / 10 minutes ISO 1133
(190 ° C , 2,16 kg)
l Densité: Min. 0,940 g / cm3 ISO 1183
l Résistance à la traction au rendement: Min. 20MPA ISO 527
l Allongement à la pause: Min 350% ISO 527
l Résistance à la fissure de contrainte environnementale (F50) Min. 350 heures ISO 4599
Spécifications du produit
Canal | Diamètre extérieur | Diamètre intérieur | Épaisseur du mur | Ovalité | ||
Min (mm) | Max (mm) | Min (mm) | Min (mm) | Max (mm) | ||
40/33 mm | 40.0 | 404 | 32.9 | 3.3 | 3 et 37 | ≤ 5% Après enroulé |
Article | Performance | |||||
1 | Apparence | Mur intérieur et extérieur lisse sans impureté visible, couleur bien proportionnée, pas de bulle ni de fissure | ||||
2 | Raideur du mur extérieur | ≥ 59 (Shore-D) | ||||
3 | Résistance à la traction au rendement | ≥ 21 MPA | ||||
4 | Allongement à la rupture | ≥ 380% | ||||
5 | Charge de traction maximale | ≥ 8000 N | ||||
6 | Coefficient de frottement du mur intérieur | ≤ 0.15 | ||||
7 | Test d'étouffement | Déchargez immédiatement après avoir été pressé verticalement jusqu'à 50% de distorsion du diamètre extérieur d'origine, l'échantillon n'est pas une fissure. | ||||
8 | Performance de résistance à la compression | Déchargez immédiatement après avoir été pressé verticalement jusqu'à 5% de distorsion du diamètre extérieur d'origine, l'échantillon n'est pas une fissure. La charge maximale doit être supérieure à 600 N. | ||||
9 | Performance de résistance à l'impact sur le marteau | Dans le température de -19℃ Pendant 2 heures, la hauteur est de 2 m, en utilisant un marteau de 15,3 kg pour avoir un impact sur 10 échantillons, plus de 9 échantillons ne sont pas des fissures. | ||||
10 | Réversion de la chaleur | ≤ 3% | ||||

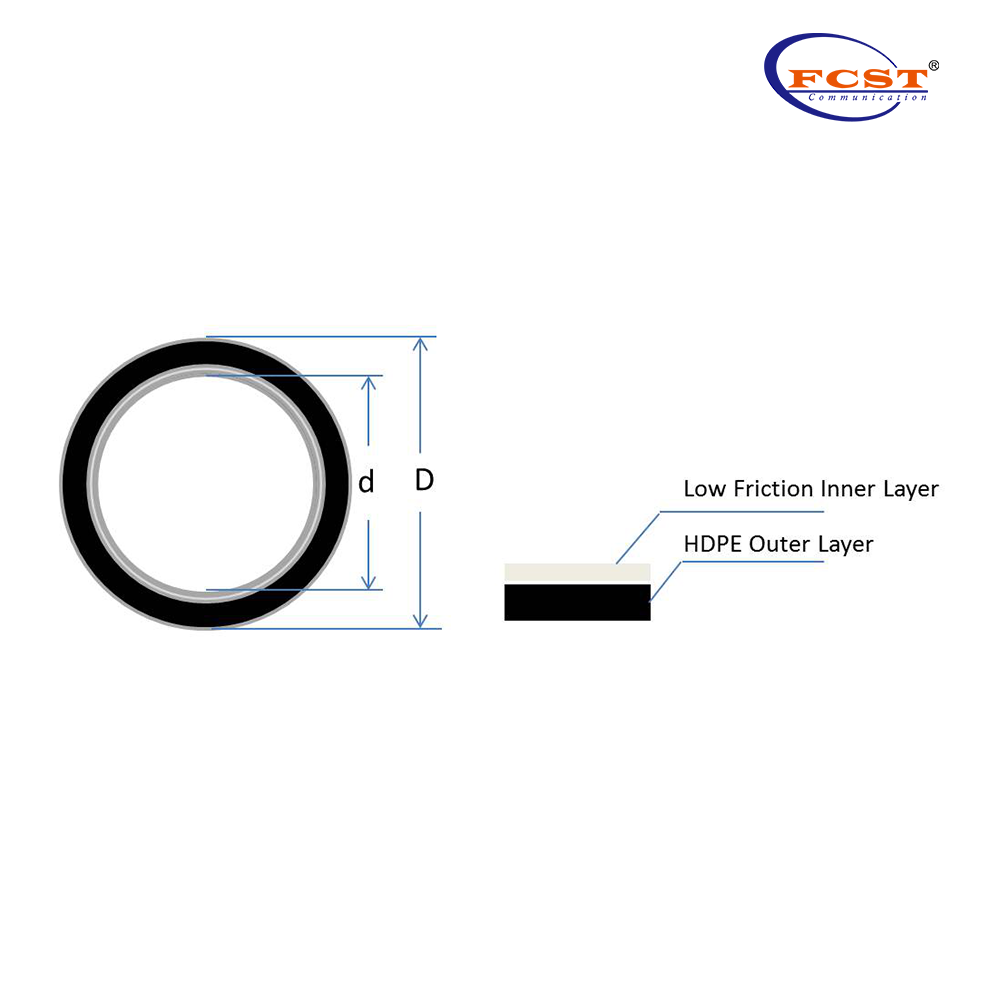

La structure du produit
Documents cités standardisés
l ASTM D638 Méthodes d'essai standard pour les propriétés de traction des plastiques
l ASTM D648 Méthode d'essai pour la température de déviation des plastiques sous charge de flexion
l ASTM D790 Méthode d'essai pour les propriétés de flexion des plastiques non renforcés et renforcés et des matériaux d'isolation électrique
l ASTM D1693 Méthode d'essai pour la fissuration du stress environnemental des plastiques d'éthylène
l ASTM D1238 Méthode de test pour l'indice de flux de fusion HDPE
l ASTM D1505 Méthode de test de densité de HDPE
l ASTM D2240 Méthode d'essai standard pour la propriété en caoutchouc - Duromètre Dureté
l GB 17391 Méthode de test de stabilisation thermique pour le matériau et le tuyau PE
l GB / T 6671 Évaluation de la réversion longitudinale pour le matériau PE de la plasticité thermique
l JT / T 496-2004 Conduit de silicium en polyéthylène à haute densité pour les conduits de communication routière
Marquage
Les informations suivantes doivent être marquées à des intervalles d'un mètre:
FCST HDPE 40/33 mm xxxxx 2012 01 01 = xxxx m
--- 2012 01 01 Date de fabrication
--- xxxxx: Numéro de lot
--- xxxx: Marquage du compteur
D'autres marques sont disponibles conformément aux exigences du client.
Stockage
Packages terminés du HDPE Conduit en silicium sur les tambours peut être stocké en plein air max. 12 mois après la date de production.
Stockage Tempière | -40 ° C ～ + 70 ° C |
Installation Tempière | -20 ° C ～ + 50 ° C |
en fonctionnement Tempière | -40 ° C ～ + 70 ° C |

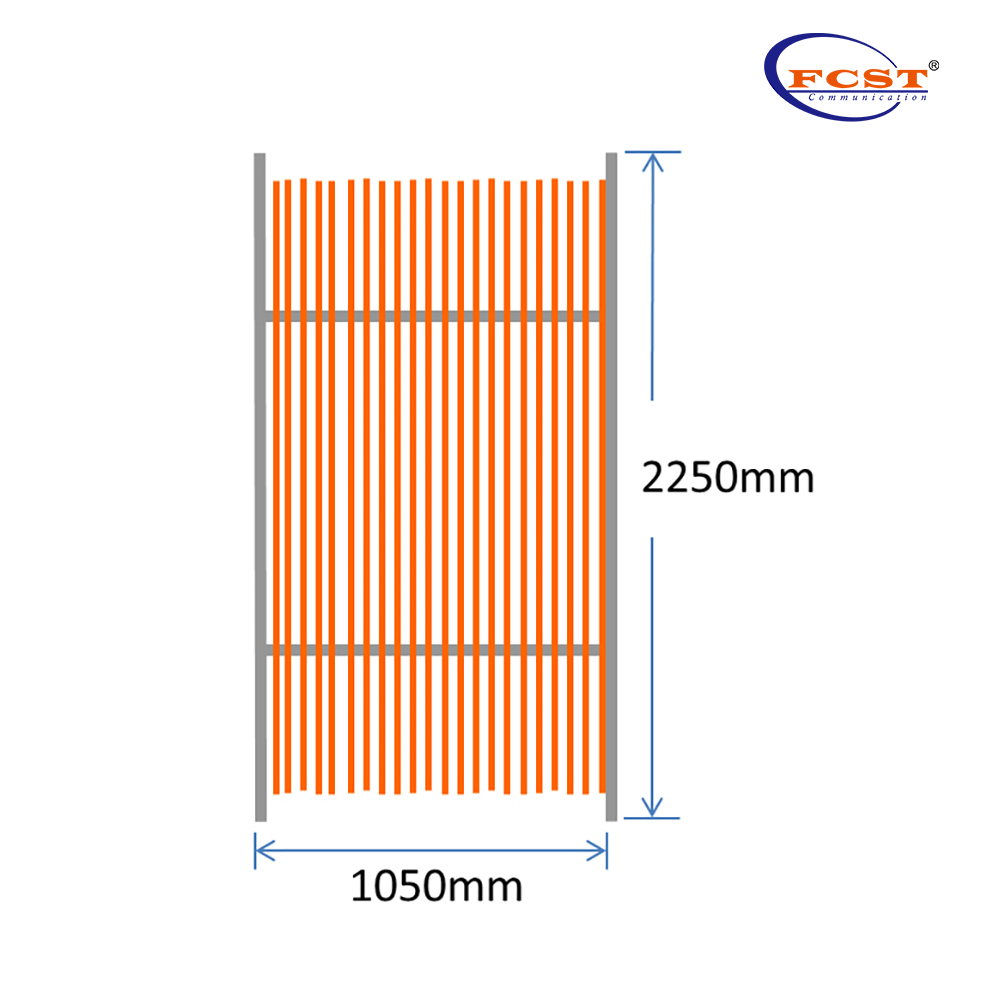

Informations d'emballage
l La longueur standard de la bobine est de 2000 m (2 km).
l Le conduit en silicium HDPE doit être enroulé directement dans le moule en acier amovible. Le conduit en silicium extérieur doit être recouvert d'un film plastique étanche.
l Les deux extrémités du conduit en silicium HDPE doivent être scellées avec le capuchon en plastique pour empêcher l'entrée d'humidité pendant l'expédition, la manipulation et le stockage.
Avantages du produit
l La tête, la pose et la connexion du canal en silicium HDPE peuvent être effectuées à des températures ambiantes de -20 ° C à + 50 ° C.
l Si la température baisse inférieure à -20 ° C, le conduit HDPE devient fragile afin que leur rupture puisse se produire si elles sont stressées, surtout par des impacts. Ni les dommages ni la détérioration des propriétés mécaniques du canal HDPE se produisent pendant le stockage du tuyau sans remettre à des températures plus basses habituelles dans nos conditions climatiques (jusqu'à -30 ° C).
l Le rayon de flexion minimum pour les dimensions du tuyau ne doit pas être dépassé. C'est 20 fois la valeur de leur diamètre extérieur.
Matériaux de produit
Le HDPE de type moléculaire élevé avec les paramètres suivants est utilisé pour la production de conduit en silicium HDPE:
l Indice de flux de fonte: 0.1 ～ 0,3 g / 10 minutes ISO 1133
(190 ° C , 2,16 kg)
l Densité: Min. 0,940 g / cm3 ISO 1183
l Résistance à la traction au rendement: Min. 20MPA ISO 527
l Allongement à la pause: Min 350% ISO 527
l Résistance à la fissure de contrainte environnementale (F50) Min. 350 heures ISO 4599
Spécifications du produit
Canal | Diamètre extérieur | Diamètre intérieur | Épaisseur du mur | Ovalité | ||
Min (mm) | Max (mm) | Min (mm) | Min (mm) | Max (mm) | ||
40/33 mm | 40.0 | 404 | 32.9 | 3.3 | 3 et 37 | ≤ 5% Après enroulé |
Article | Performance | |||||
1 | Apparence | Mur intérieur et extérieur lisse sans impureté visible, couleur bien proportionnée, pas de bulle ni de fissure | ||||
2 | Raideur du mur extérieur | ≥ 59 (Shore-D) | ||||
3 | Résistance à la traction au rendement | ≥ 21 MPA | ||||
4 | Allongement à la rupture | ≥ 380% | ||||
5 | Charge de traction maximale | ≥ 8000 N | ||||
6 | Coefficient de frottement du mur intérieur | ≤ 0.15 | ||||
7 | Test d'étouffement | Déchargez immédiatement après avoir été pressé verticalement jusqu'à 50% de distorsion du diamètre extérieur d'origine, l'échantillon n'est pas une fissure. | ||||
8 | Performance de résistance à la compression | Déchargez immédiatement après avoir été pressé verticalement jusqu'à 5% de distorsion du diamètre extérieur d'origine, l'échantillon n'est pas une fissure. La charge maximale doit être supérieure à 600 N. | ||||
9 | Performance de résistance à l'impact sur le marteau | Dans le température de -19℃ Pendant 2 heures, la hauteur est de 2 m, en utilisant un marteau de 15,3 kg pour avoir un impact sur 10 échantillons, plus de 9 échantillons ne sont pas des fissures. | ||||
10 | Réversion de la chaleur | ≤ 3% | ||||

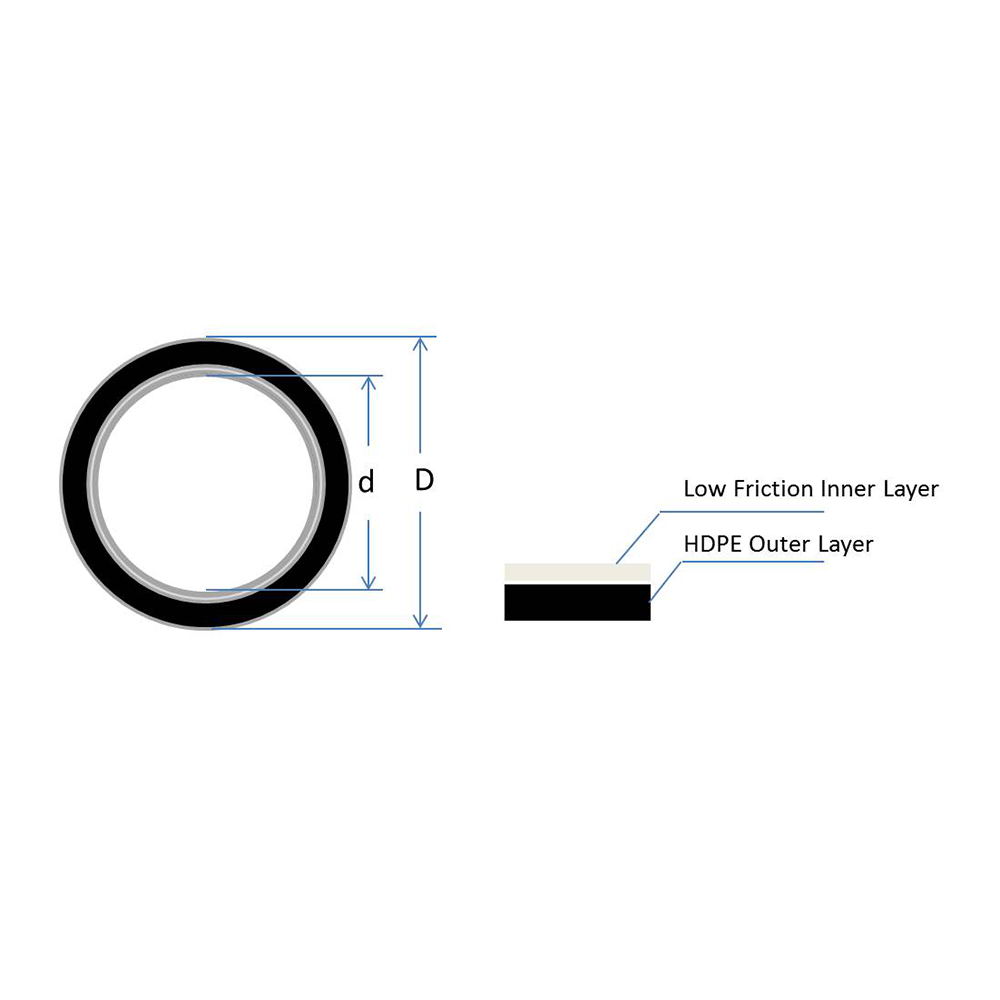

La structure du produit
Documents cités standardisés
l ASTM D638 Méthodes d'essai standard pour les propriétés de traction des plastiques
l ASTM D648 Méthode d'essai pour la température de déviation des plastiques sous charge de flexion
l ASTM D790 Méthode d'essai pour les propriétés de flexion des plastiques non renforcés et renforcés et des matériaux d'isolation électrique
l ASTM D1693 Méthode d'essai pour la fissuration du stress environnemental des plastiques d'éthylène
l ASTM D1238 Méthode de test pour l'indice de flux de fusion HDPE
l ASTM D1505 Méthode de test de densité de HDPE
l ASTM D2240 Méthode d'essai standard pour la propriété en caoutchouc - Duromètre Dureté
l GB 17391 Méthode de test de stabilisation thermique pour le matériau et le tuyau PE
l GB / T 6671 Évaluation de la réversion longitudinale pour le matériau PE de la plasticité thermique
l JT / T 496-2004 Conduit de silicium en polyéthylène à haute densité pour les conduits de communication routière
Marquage
Les informations suivantes doivent être marquées à des intervalles d'un mètre:
FCST HDPE 40/33 mm xxxxx 2012 01 01 = xxxx m
--- 2012 01 01 Date de fabrication
--- xxxxx: Numéro de lot
--- xxxx: Marquage du compteur
D'autres marques sont disponibles conformément aux exigences du client.
Stockage
Packages terminés du HDPE Conduit en silicium sur les tambours peut être stocké en plein air max. 12 mois après la date de production.
Stockage Tempière | -40 ° C ～ + 70 ° C |
Installation Tempière | -20 ° C ～ + 50 ° C |
en fonctionnement Tempière | -40 ° C ～ + 70 ° C |
Informations d'emballage
l La longueur standard de la bobine est de 2000 m (2 km).
l Le conduit en silicium HDPE doit être enroulé directement dans le moule en acier amovible. Le conduit en silicium extérieur doit être recouvert d'un film plastique étanche.
l Les deux extrémités du conduit en silicium HDPE doivent être scellées avec le capuchon en plastique pour empêcher l'entrée d'humidité pendant l'expédition, la manipulation et le stockage.
