Présentation du produit

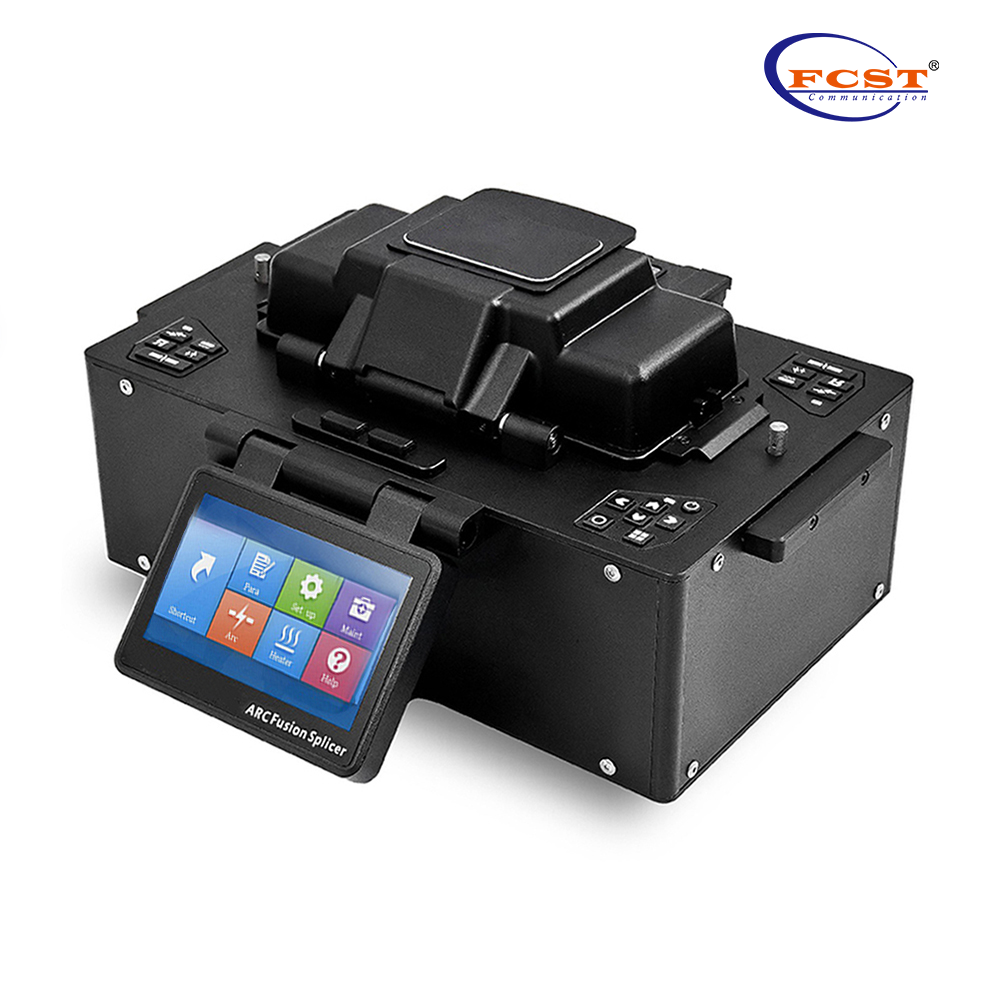

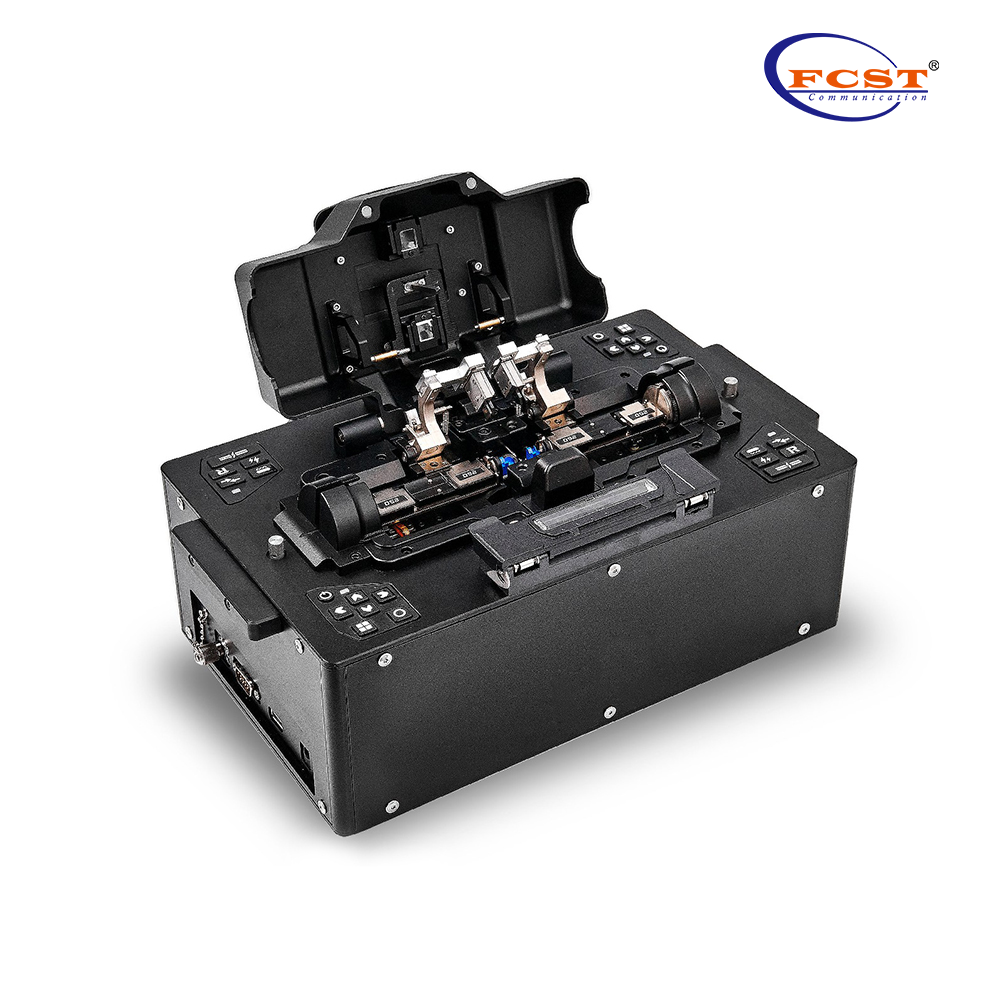

FFS-60H Polarisation Le maintien de l'espace de fusion de fibre est conçu, développé et fabriqué par FCST. Cet épisseur innovant écrase la barrière technique traditionnelle des SM Fibre Fusion Splicers. Il divise le positionnement de l'orientation angulaire de l'axe de polarisation des fibres et les fonctions d'épissage de la fusion de fibre en deux unités indépendantes, ce qui simplifie considérablement la structure de l'apsine PM et le rend facile à fonctionner et à maintenir.

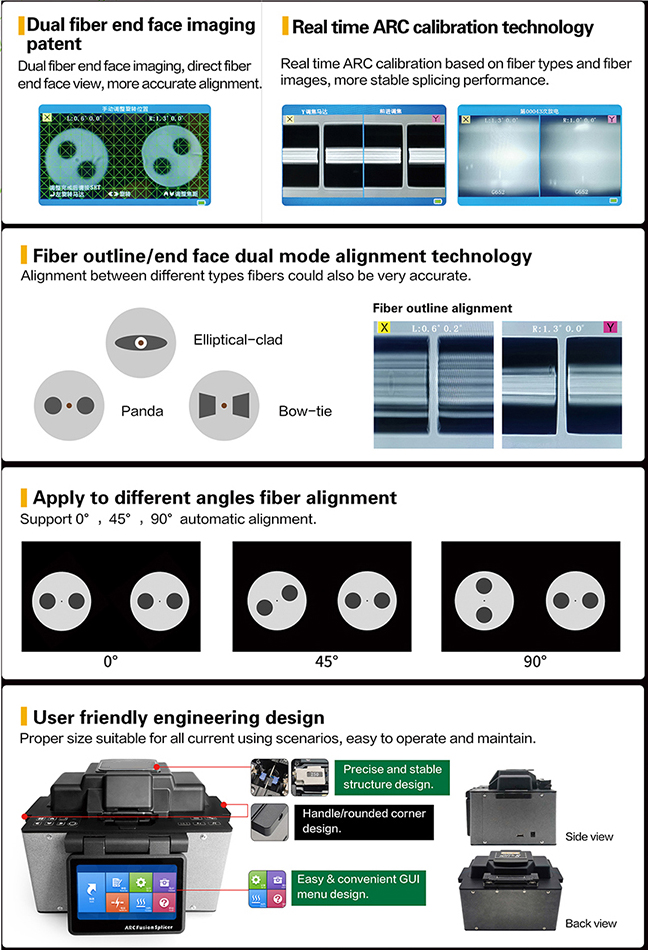

Il utilise une technologie d'imagerie à face finale plus intuitive que la méthode d'imagerie de vision latérale traditionnelle. Les images de l'effet de fibre sont directement affichées avec un grossissement optique haute résolution et élevé sur un moniteur à grille. Par conséquent, les utilisateurs finaux peuvent effectuer rapidement le positionnement angulaire le plus critique de l'axe de polarisation des fibres avec un minimum d'efforts. L'avantage le plus significatif de FFS-60H est sa capacité d'épisser diverses combinaisons de fibres PM avec des structures de contraintes identiques ou différentes, telles que le panda, le noyau elliptique, le type I et bien d'autres rapidement et précisément.
Produit Avantages
l LI-BATTERY PLUGMABLE.
l Étalonnage axial et terminal.
l COmpact et structure régulière.
l Étalonnage central à noyau, faible perte.
l Étalonnage et épissage automatiquement.
l Disque flash USB pour la mise à niveau automatique du logiciel.
l Conception de l'interface graphique, interface de fonctionnement conviviale.
l Fonctionnement de focalisation automatique, réalisant l'alignement précis du noyau des fibres.
l Applicable à différents types Fibres Spuping comme des fibres de panda, des fibres de nœud papillon, des fibres elliptiques.
Spécifications du produit
Construction | Description |
En vigueur Fiber | MMF (ITU-G651), SMF (UIT-G652), NZDS (UTU-G655), DS (ITU-G653) |
PM Fiber | Fibre panda et autre type PMF |
Revêtement Diamètre | 80~150µm |
enrobage Diamètre | 160~900µm |
Typique Spice Losse | SMF: 0,02 dB MMF: 0,01 dB NZDS, DS: 0,03 dB, PMF 0,05 dB |
Extinction Ratio | 32 dB (panda) |
Clivé Lengouffer | 10~16 mm(diamètre de revêtement<250UM); 16 mm(Diamètre du revêtement: 250-1000um) |
Alignement Méthode | Alignement de profil et de surface |
Épissage Progner | 40 groupes |
Chauffage Progner | 20group; Chauffage automatique |
Opération Mode | Manuel / automatique |
Typique Spice Time | Fibre non polarisée: 15 secondes; Fibre PM: 45 secondes |
Typique Halimentaire Time | 30 secondes pour les manches réduites de 60 mm et 40 mm |
Fibre Identification | Identifiez automatiquement SMF, MMF, NZDS, DS, PANDA PMF |
Fibre Magnification | 180x (vue x ou y), 90x (vue x et y) |
Visualisation Disine | Caméra à double sensibilité, 5 pouces 800 * 480 Moniteur LCD |
Données Ss'emporter | 4000 registres de données de groupes |
Tension Test | 1.8~2.25N |
Interface | Interface du menu GUI, facile à opérer |
Pouvoir Shausse | Adaptateur, entrée: AC100-240V (50 / 60Hz), sortie: DC11-13.5V |
Terminaux | Port USB 2.0, pour la mise à niveau des logiciels, enregistre l'exportation |
en fonctionnement Condition | 0 ~ 40℃ Pas givré |
Dimension / poids | 260 mm (W)×202 mm (d)×170 mm (h) / 5.7kg(incusant une batterie) |

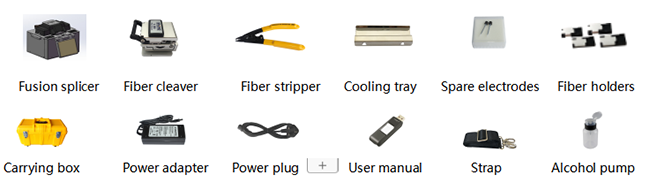

accessoires standards
