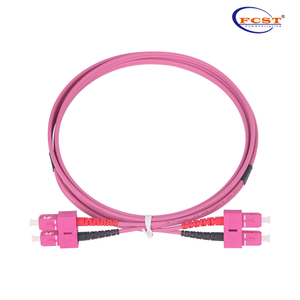

Présentation du produit
Les câbles de patch à fibre optique sont idéaux pour prendre en charge les applications de fibres de fibres de télécommunications à grande vitesse. Ils sont fabriqués et testés conformément aux normes de l'industrie TIA 604 (FOCIS), IEC 61754 et YD / T. Les types de fibres OM1, OM2, OM3, OM4, OM5 ou OS2 sont disponibles pour répondre à la demande de Gigabit Ethernet, 10 Gigabit Ethernet et Fibre à grande vitesse. Chaque terminaison se fait par un test de paramètres rigoureux pour assurer les performances du réseau les plus élevées.
Produit Avantages
l Ferrules de zircone de haute qualité.
l Bonne répétabilité et interchangeabilité.
l Des connecteurs LC, SC, ST, FC, LSH, MTRJ, MU sont disponibles.l Veste ignifuge, robuste et durable.
l L'impression aide à clarifier et à reconnaître différents câbles.
l OS2, OM4, OM3, OM2, OM1, OM5 sont disponibles.
l L'usine a terminé et testé pour la perte d'insertion, la perte de retour et la face de fin.
Conformité des normes
l ROHS, ISO 9001 conforme.
l TIA 604 (FOCIS).
l TIA / EIA 492AAAE.
l IEC 61754.
l IEC 60793-2-10.
l IEC 61300-3-35.
l YD / T1272.1-2003.
Spécifications du produit
Caractéristiques physiques | Description | ||
Les types de connecteurs se terminent un | LC / SC / ST / FC / LSH / MTRJ / MU | ||
Types de connecteurs Terminez B | LC / SC / ST / FC / LSH / MTRJ / MU | ||
Type polonais | SMF: UPC-UPC; UPC-APC; APC-UPC; APC-APC; MMF: UPC-UPC | ||
Ferrule de connecteur | Céramique en zircone | ||
Diamètre extérieur du câble | 0,9 mm / 2,0 mm / 3,0 mm | ||
Interchangeabilité | ≤0,2 dB | ||
Vibration | ≤0,2 dB | ||
Rayon de courbure minimum | SMF: 10 mm; MMF: 7,5 mm / 15 mm | ||
Charactéristiques mécaniques | Description | ||
Type de fibre | OS2 / OM5 / OM4 / OM3 / OM2 / OM1 | ||
Nombre de fibres | Simplex / duplex | ||
Veste à câble | PVC (Riser / OFN) / LSZH / Plénum (OFN) | ||
Couleur de la veste | OM1 / OM2: Orange; OM3 / OM4: Aqua; OM5: vert citron; OS2: jaune | ||
Grade de fibre | SMF: G.657.A1; OM5 / OM4 / OM3 / OM2: Bend insensible; OM1: G.651 | ||
Caractéristiques optiques | Description | ||
Perte d'insertion du connecteur | MMF: LC / SC / ST / FC / MU ≤ 0,3 dB; LSH ≤ 0,4b | ||
Perte de retour du connecteur | SMF: UPC ≥50 dB; APC ≥ 60 dB; MMF: 30db | ||
Atténuation à 1310 nm | 0.35db / km | ||
Atténuation à 1550 nm | 0,22 dB / km | ||
Atténuation à 850 nm | 3,0 dB / km | ||
Atténuation à 1300 nm | 1,0 dB / km | ||
Caractéristiques environnementales | Description | ||
Température de fonctionnement | -20 ~ 70 ℃ | ||
Température de stockage | -40 ~ 80 ℃ |
Flux de production
